PT100 ile termokupl arasındaki fark, endüstriyel tesislerde hassas sıcaklık ölçümü ve otomasyon süreçlerinin verimliliği söz konusu olduğunda mühendislerin ve teknikerlerin en çok karşılaştığı teknik ikilemlerden biridir.
Üretim hatlarında, kimyasal reaktörlerde, plastik enjeksiyon makinelerinde veya gıda işleme tesislerinde doğru sıcaklık değerini okumak; nihai ürün kalitesini, iş güvenliğini, enerji verimliliğini ve makine ömrünü doğrudan etkiler.
Yanlış sensör seçimi; hatalı üretim serilerine, yüksek enerji sarfiyatına ve telafisi zor makine arızalarına yol açabilir. Bu nedenle prosesin fiziksel ve kimyasal gereksinimlerini anlamak ve uygun endüstriyel sıcaklık sensörü teknolojisini otomasyon sistemine entegre etmek kritik öneme sahiptir.
Modern sanayide kesintisiz ve hatasız proses kontrolü, sahadan toplanan verilerin anlık ve doğru şekilde işlenmesine dayanır. PLC veya PID kontrollü sistemlerin doğru ısıl tepkiler verebilmesi için sahadan gelen sıcaklık verisinin güvenilir olması gerekir.
Otomotivden ambalaja, petrokimyadan demir-çeliğe kadar her sektör farklı çevresel zorluklara sahiptir. Yüksek titreşim, aşındırıcı kimyasallar, elektromanyetik parazitler ve yüksek basınç gibi faktörler sıcaklık sensörlerinin sinyal kalitesini doğrudan etkiler.
İşletmeler, üretim bandını kurarken veya mevcut hatlarını revize ederken yalnızca sensörleri değil, bu sensörlerden gelen veriyi okuyacak olan Sıcaklık Kontrol Cihazları seçimini de sistemin bütünü içinde değerlendirmelidir.
Birbiriyle uyumlu seçilmiş sensör ve kontrol cihazı ikilisi, kalibrasyon sapmalarını azaltır; uzun vadede bakım ve duruş maliyetlerini düşürür.

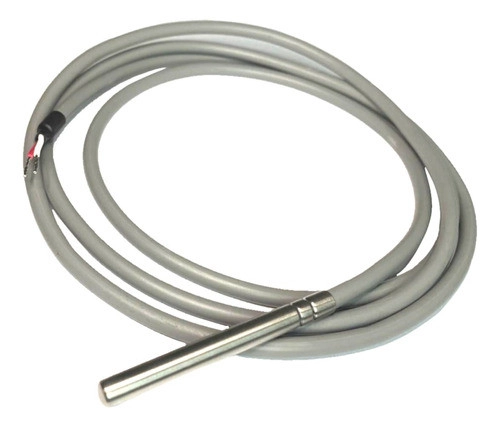

Endüstriyel terminolojide RTD olarak sınıflandırılan PT100, sıcaklık değişimiyle doğru orantılı olarak elektriksel direnci değişen kararlı bir sensör türüdür.
İsmindeki “PT” ibaresi sensörün içindeki iletken telin platinden üretildiğini, “100” ifadesi ise bu platin elemanın 0°C sıcaklıkta 100 Ohm direnç gösterdiğini ifade eder. Sıcaklık arttıkça platin telin direnci de öngörülebilir ve standartlaştırılmış bir eğriyle artar.
Platin elementi kimyasal kararlılığı yüksek bir metaldir. Bu nedenle Rezistans Termometre (PT100) sensörler uzun süre boyunca elektriksel özelliklerini korur ve ölçüm sapmasını düşük seviyelerde tutar.
PT100 elemanları genellikle ince film veya tel sarımlı teknolojiyle üretilir. Tel sarımlı modeller laboratuvar ortamlarında yüksek hassasiyet sunarken, ince film modeller mekanik titreşime karşı daha dirençli yapı sergiler.
Sıcaklık bilgisinin ölçüm noktasından kontrol cihazına iletilmesi sırasında uzatma kablosunun kendi direnci ölçüm sonucunu etkileyebilir. Bu nedenle PT100 sensörler farklı bağlantı konfigürasyonlarıyla kullanılır.
Makine parkurunun fiziksel yapısına göre PT100 sensörler farklı koruma ve montaj kılıflarıyla sunulur. Kısıtlı alanlara sahip kalıp makinelerinde yaylı baskı sistemiyle yüzeye temas sağlayan Bayonet PT100 modelleri tercih edilebilir.
Boru hatları, tanklar ve büyük kazanlar gibi sağlam dış bağlantı gerektiren yerlerde ise rakorlu ve dış muhafazalı Kafalı Tip PT100 modelleri kullanılır.
Öne çıkan avantajları:
Dikkat edilmesi gereken dezavantajları:
Sanayi dilinde ısılçift olarak da adlandırılan termokupl, farklı iki metal alaşımın bir uçta birleştirilmesi ve bu birleşim noktasının ısıtılmasıyla oluşan milivolt seviyesindeki gerilimi ölçen dayanıklı bir sıcaklık sensörüdür.
Termokuplların çalışma mantığı Seebeck Etkisi olarak bilinen fiziksel prensibe dayanır. Sensör kılıfının içindeki metallerin birleştiği nokta sıcak nokta, ölçüm cihazına bağlanan açık uçlar ise soğuk nokta olarak adlandırılır.
Proses içindeki sıcak nokta ile panodaki referans noktası arasındaki sıcaklık farkı arttıkça, sensörün ürettiği milivolt değeri de artar. Sıcaklık kontrol cihazı bu sinyali okuyarak dijital sıcaklık değerine dönüştürür.
Termokupllar, üretimlerinde kullanılan metal alaşım çiftlerine göre harflendirilir. Otomasyon projelerinde en sık karşılaşılan türler J tipi ve K tipi termokupllardır.
Standart çelik veya paslanmaz kılıfların yetersiz kaldığı 1200°C ile 1700°C arasındaki ekstrem proseslerde R, S veya B tipi termokupllar kullanılır.
Cam fabrikaları, seramik ergitme fırınları ve demir-çelik dökümhaneleri gibi ağır sanayi uygulamalarında değerli metal alaşımlı termokupllar tercih edilir. Bu sensörlerin yüksek ısıdan ve korozif etkilerden korunması için özel alümina içerikli koruyucular kullanılır.
Bu tip ihtiyaçlar için üretilen Seramik Koruyuculu Termokupllar, yüksek termal şoklara karşı dayanım sağlar.
Öne çıkan avantajları:
Dikkat edilmesi gereken dezavantajları:
Yeni bir tesis kurarken veya makine revizyonu yaparken dikkate alınması gereken temel PT100 ile termokupl arasındaki fark unsurları dört ana başlıkta incelenebilir.
Prosesin maksimum ve minimum sıcaklık sınırları ilk filtreleme noktasıdır. Ölçülecek ortam 600°C’yi aşmıyorsa teorik olarak her iki sensör de değerlendirilebilir. Ancak 800°C, 1000°C veya 1200°C gibi sıcaklıklara çıkan fırın veya ergitme uygulamalarında PT100 fiziksel olarak zarar görebileceği için uygun termokupl modeli tercih edilmelidir.
Proses içinde 0,1°C seviyesindeki sapmalar bile kritikse; medikal sektör, biyoreaktör, pastörizasyon sistemi veya laboratuvar inkübatörü gibi uygulamalarda 3 veya 4 telli PT100 tercih edilmelidir.
Termokupllar, yapıları gereği daha yüksek tolerans paylarına sahiptir ve çok hassas kimyasal tepkimeler için her zaman yeterli olmayabilir.
Hızlı hava akımları, yüksek hızlı akışkanlar veya ani ısınan pres çeneleri ölçülürken sensörün hızlı tepki vermesi önemlidir. Termokupllar düşük kütleli yapıları sayesinde sıcaklık değişimini hızlı algılar.
PT100 sensörlerde ise ısı transferi daha uzun sürebilir. Buna karşılık hassas ve kararlı ölçüm gerektiren proseslerde PT100 daha avantajlıdır. Ağır titreşimli ortamlarda ise termokupllar mekanik dayanıklılık açısından daha güvenli bir seçenek olabilir.
PT100 sensörlerde standart kesitli çok damarlı bakır kablolar kullanılabilir. Termokupl sistemlerinde ise sensör tipiyle uyumlu özel kompanzasyon kabloları gerekir.
Yanlış kablo kullanımı ölçüm hatasına neden olabilir. Tesis metraj ihtiyaçları için Termokupl ve PT100 Kablolar seçenekleri değerlendirilebilir.
Hangi sıcaklık sensörü seçilirse seçilsin, endüstriyel ortamların yıpratıcı etkileri sensör ömrünü kısaltabilir. Asitler, yüksek basınçlı buhar ve aşındırıcı partiküller gibi koşullarda sensörü doğrudan prosese daldırmak yerine koruyucu kılıf kullanmak daha güvenli bir mühendislik yaklaşımıdır.
Özel Thermowell sistemleri, sensörü mekanik aşınma ve korozyona karşı korur. Ayrıca arıza durumunda sistemin durdurulmasına veya tankın boşaltılmasına gerek kalmadan sensör değişimine olanak sağlar.
Mühendislik teorileri sahadaki gerçek proseslerle birleştirildiğinde, farklı sektörlerdeki tercih kalıpları daha net görülür.
Başarılı bir endüstriyel otomasyon sisteminin kalbi, sahadan alınan ölçüm verisinin kalitesidir. PT100 ile termokupl arasındaki fark, yalnızca teorik bir bilgi değil; üretim hattının verimli, güvenli, firesiz ve sürdürülebilir çalışması açısından pratik bir seçim kriteridir.
Doğruluk ve uzun vadeli kararlılık gereken hassas noktalarda PT100 sensörler öne çıkar. Yüksek sıcaklık, hızlı tepki ve mekanik dayanıklılık gerektiren ağır proseslerde ise termokupllar daha uygun olabilir.
Isı sapmalarından kaynaklı fireleri azaltmak, proses kontrol cihazlarından doğru tepki almak ve üretim sürekliliğini korumak için tesisin mekanik yapısına uygun sensör seçilmelidir.
Standart ölçülerin yanı sıra prosesinize özel dalma boyu, diş ölçüsü ve kablo izolasyonuna sahip sensör imalatlarıyla sisteminize uygun çözüm oluşturulabilir.
Prosesiniz yüksek hassasiyet gerektiriyorsa PT100 yerine termokupl kullanmak ölçüm sapmalarına yol açabilir. İlaç üretimi, kuluçka makineleri veya hassas laboratuvar uygulamaları gibi alanlarda bu sapmalar kalite problemlerine neden olabilir.

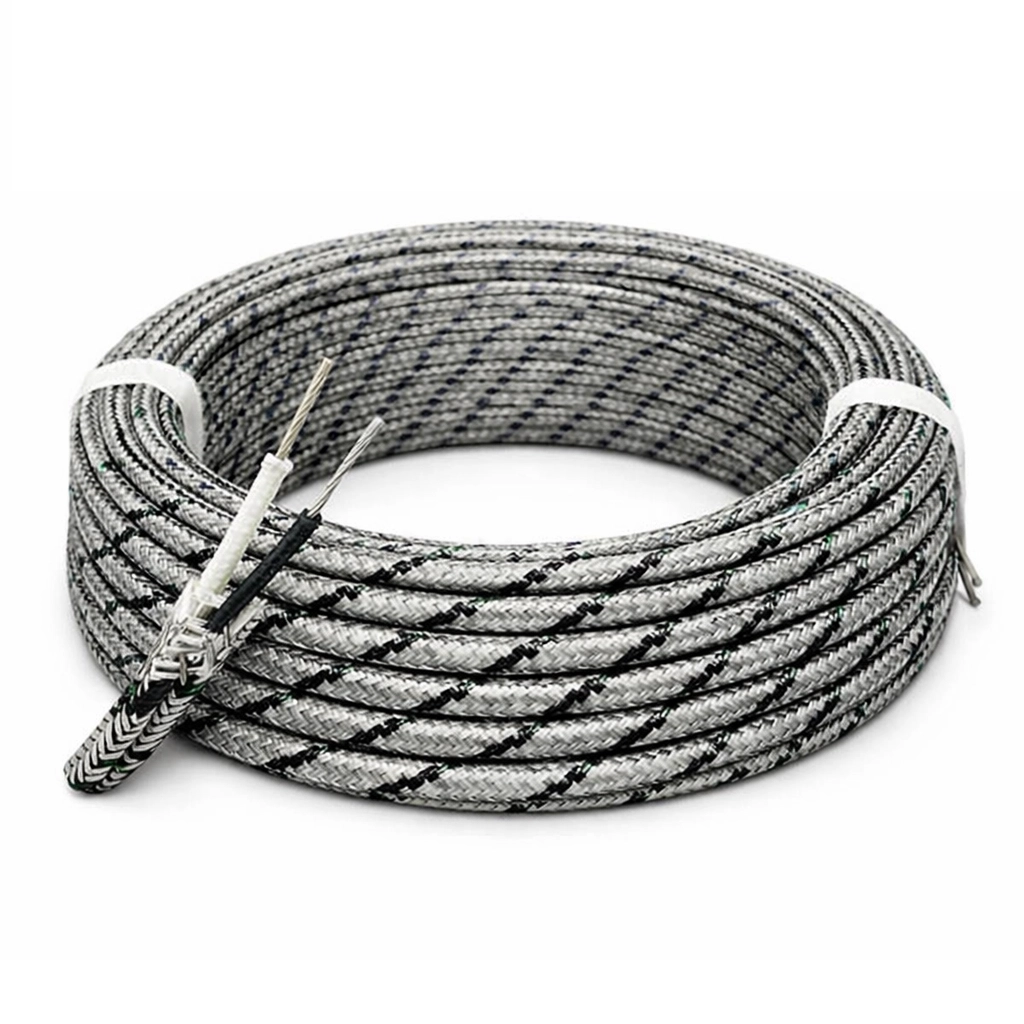

K tipi termokupl nikel-krom / nikel-alüminyum alaşımına dayanır ve yüksek sıcaklık uygulamalarında daha yaygın kullanılır. J tipi termokupl ise demir / konstantan alaşımına dayanır ve orta sıcaklık uygulamalarında tercih edilir.
J tipi termokupl plastik ve kauçuk sektöründe sık kullanılırken, K tipi termokupl fırın, baca ve egzoz gazı ölçümü gibi daha yüksek sıcaklıklı uygulamalarda avantaj sağlar.
