Özel Tip PT100 – Uygulamaya Özel RTD Rezistans Termometre Sensörler

Özel tip PT100 sensörler, standart ürün ölçülerinin yeterli olmadığı proseslerde kullanılan, uygulamaya göre yapılandırılabilen RTD rezistans termometre çözümleridir. Prob çapı, prob boyu, kablo uzunluğu, bağlantı yapısı, kılıf malzemesi, eleman sınıfı ve montaj formu ihtiyaca göre belirlenebilir.

Rezistans termometreler, özellikle düşük ve orta sıcaklık aralıklarında hassas ve kararlı sıcaklık ölçümü için tercih edilir. PT100 sensörler sıcaklık değişimini direnç değişimi üzerinden ölçer ve endüstriyel proseslerde güvenilir ölçüm performansı sunar. Özel tip PT100 modelleri ise standart ürünlerin dışında kalan montaj, mekanik yapı veya proses koşullarına uygun olarak tasarlanır.

Piyasada zaman zaman “özel tip PT100 termokupl” olarak aransa da PT100 teknik olarak termokupl değildir. RTD rezistans termometre sınıfında yer alan platin direnç sensörüdür. Bu nedenle ürün seçimi yapılırken yalnızca sıcaklık aralığı değil; ölçüm noktası, ortam şartları, mekanik montaj ve cihaz uyumluluğu birlikte değerlendirilmelidir.

Özel Tip PT100 Ne Zaman Tercih Edilir?

• Standart prob çapı veya prob boyu uygulamaya uymadığında
• Özel kablo uzunluğu, özel izolasyon veya ekranlama gerektiğinde
• Farklı bağlantı ölçüsü, rekor, flanş veya montaj formu istendiğinde
• Yüzey, gövde, boru, tank veya makine üzerinde özel ölçüm noktası bulunduğunda
• Titreşim, nem, kimyasal etki veya mekanik zorlanma gibi özel ortam şartları olduğunda
• Mevcut makine, pano, kontrol cihazı veya saha ekipmanına birebir uyum gerektiğinde

Kişiye ve Prosese Özel PT100 Tasarımı

Özel tip PT100 sensörlerde ürün, standart katalog ölçülerinden bağımsız olarak uygulamanın ihtiyacına göre tasarlanabilir. Kullanılacak proses, montaj alanı, sıcaklık aralığı, kablo güzergâhı ve bağlantı şekli dikkate alınarak teknik yapı belirlenir. Böylece sensör; makineye, ölçüm noktasına veya mevcut sistem bağlantısına daha uyumlu hale getirilebilir.

• Özel prob ölçüsü: çap, boy, uç formu ve dalma derinliği uygulamaya göre belirlenebilir.
• Özel kablo yapısı: silikon, teflon, cam elyaf, metal örgülü veya ekranlı kablo seçenekleri kullanılabilir.
• Özel bağlantı: açık uç, soket, konnektör, rekor, flanş veya özel mekanik bağlantı yapılabilir.

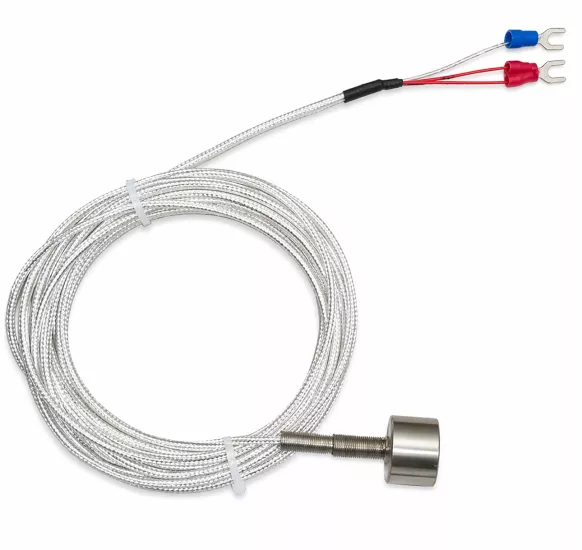

• Özel gövde formu: düz prob, yüzey tipi, mıknatıslı yapı, teflon korumalı yapı veya özel mekanik gövde tasarlanabilir.
• Özel eleman seçimi: PT100 veya PT1000, Class A veya Class B eleman ihtiyaca göre seçilebilir.

Özel Tip PT100 Kullanım Alanları

• Tanklar, boru hatları ve makine gövdeleri
• Gaz ve sıvı ortam sıcaklık ölçümleri
• Hava, buhar, su, yağ ve proses akışkanları
• Yüzey sıcaklığı ölçümleri
• Makine imalatı ve OEM uygulamaları
• Laboratuvar, test düzeneği ve özel proses sistemleri
• Standart sensörlerin mekanik olarak uymadığı özel montaj noktaları

Özel Tip PT100 Seçim Rehberi

Doğru özel tip PT100 seçimi için ölçüm noktasının fiziksel yapısı, çalışma sıcaklığı, ortam şartları, bağlantı mesafesi ve kullanılacak cihaz girişi birlikte değerlendirilmelidir.

• Sensör tipi: PT100 veya PT1000
• Bağlantı yapısı: 2 telli, 3 telli veya 4 telli bağlantı
• Prob ölçüleri: prob çapı, prob boyu, dalma boyu ve uç formu
• Kılıf malzemesi: SS 304, SS 316 veya prosese uygun farklı malzeme
• Kablo izolasyonu: silikon, teflon, cam elyaf, metal örgü veya ekranlı kablo
• Montaj şekli: düz prob, rekorlu, flanşlı, yüzey tipi, mıknatıslı veya özel bağlantılı yapı
• Ortam şartları: sıcaklık, basınç, nem, titreşim, kimyasal etki ve mekanik zorlanma

Sıcaklık Aralığı ve Ortam Şartları

Rezistans termometreler genel olarak hassas sıcaklık ölçümü gereken düşük ve orta sıcaklık uygulamalarında avantaj sağlar. Standart PT100 sensörlerde çalışma sıcaklığı; sensör elemanı, kılıf malzemesi, kablo izolasyonu ve bağlantı yapısına göre değişir. Yüksek sıcaklık, kimyasal etki, nem, titreşim veya mekanik zorlanma bulunan proseslerde özel malzeme ve özel koruma yapısı tercih edilmelidir.

Kataloglarda belirtilen maksimum dayanım sıcaklıkları çoğu zaman temiz ve kontrollü ortam şartları için geçerlidir. Korozif, nemli, aşındırıcı veya yoğun titreşimli ortamlarda sensör ömrü ve ölçüm kararlılığı ortam şartlarına bağlı olarak değişebilir. Bu nedenle özel tip PT100 seçiminde proses bilgisi kritik öneme sahiptir.

Özel Tip PT100 Fiyat ve Teklif Kriterleri

Özel tip PT100 fiyatları; prob ölçüleri, kablo tipi, bağlantı yapısı, kılıf malzemesi, eleman sınıfı, üretim adedi ve özel tasarım gereksinimlerine göre değişir. En hızlı ve doğru teklif için aşağıdaki bilgileri paylaşmanız yeterlidir:

1. Ölçülecek sıcaklık aralığı
2. PT100 veya PT1000 tercihi
3. 2 telli, 3 telli veya 4 telli bağlantı yapısı
4. Prob çapı, prob boyu ve gerekiyorsa dalma boyu
5. Kablo uzunluğu ve kablo izolasyon tipi
6. Montaj şekli: düz prob, rekor, flanş, yüzey, mıknatıslı veya özel bağlantı
7. Kullanım ortamı: sıcaklık, basınç, nem, titreşim, kimyasal etki veya mekanik zorlanma
8. Kullanılacak gösterge, kontrol cihazı, PLC veya transmitter bilgisi

Kablo ve bağlantı ekipmanları için Kablolar, Konnektörler, Terminal Kutusu ve Flanşlar ve Rekorlar sayfalarını da inceleyebilirsiniz.

Sıkça Sorulan Sorular

Özel tip PT100 hangi durumlarda gerekir?

Standart sensör ölçüleri, bağlantı yapısı veya kablo özellikleri uygulamaya uymadığında özel tip PT100 tercih edilir. Özellikle özel montaj noktaları, makine uyumu, farklı kablo yapısı veya özel proses şartları bulunan uygulamalarda kullanılır.

Kişiye özel PT100 sensör üretilebilir mi?

Evet. Prob çapı, prob boyu, kablo uzunluğu, bağlantı ölçüsü, kılıf malzemesi, uç bağlantı şekli ve sensör sınıfı uygulamaya göre yapılandırılabilir.

Özel tip PT100 için numune veya teknik çizim gerekir mi?

Zorunlu değildir; ancak mevcut sensör numunesi, teknik çizim, fotoğraf veya ölçülendirme bilgisi ürünün daha doğru yapılandırılmasını sağlar.

3 telli özel tip PT100 ne zaman tercih edilir?

3 telli bağlantı, endüstriyel uygulamalarda kablo direnci etkisini azaltmak için yaygın olarak kullanılır. Uygun bağlantı yapısı, kullanılacak cihazın RTD giriş desteğine göre belirlenmelidir.

Özel tip PT100 termokupl mudur?

Hayır. PT100 teknik olarak termokupl değildir. RTD yani rezistans termometre sınıfında yer alan platin direnç sensörüdür.

Özel üretim siparişlerde teslim süresi nasıl belirlenir?

Teslim süresi; ürün tipi, teknik özellikler, malzeme ihtiyacı ve sipariş adedine göre değişir. Standart ürünlere göre özel üretimlerde termin süresi ayrıca değerlendirilir.
