Termokupl konnektörleri, sıcaklık sensörleri, uzatma kabloları, ölçüm cihazları, kontrol panoları ve test sistemleri arasında güvenli, düzenli ve sök-tak yapılabilir bağlantı oluşturmak için kullanılan teknik bağlantı elemanlarıdır. Bu kategoride K, J, T, E, N, R/S, S ve B tipi termokupl devreleri için uygun erkek, dişi, takım, panel montaj ve soket çözümleri yer alır.
Termokupl bağlantılarında konnektör tipi ile kullanılan sensör tipi aynı seçilmelidir. K tipi için K tipi, J tipi için J tipi, T tipi için T tipi, N tipi için N tipi, E tipi için E tipi ve R/S veya B tipi uygulamalarda ilgili tipe uygun termokupl konnektörü kullanılmalıdır. Yanlış tip konnektör seçimi, bağlantı standardı ve ölçüm hattı uyumu açısından uygun değildir.
Bu kategori, Türkiye’de termokupl ve RTD bağlantı ürünleri için en kapsamlı ürün gamlarından biri olacak şekilde; K, J, T, E, N, R/S, S ve B tipi termokupl bağlantı elemanlarını, RTD / PT100 / PT1000 soketlerini ve farklı montaj formlarını bir arada sunar. Minyatür, standart, seramik, OMEGA, Tayvan model, kablo sabitlemeli, panel montaj, PCB kart tipi, erkek, dişi, takım ve çok pinli bağlantı seçenekleri sayesinde farklı sıcaklık ölçüm sistemleri için uygun bağlantı elemanı seçimi yapılabilir.
RTD, PT100 ve PT1000 sıcaklık sensörleri için 2 pin ve 3 pin bağlantı ürünleri de bu kategori içinde değerlendirilir. Böylece termokupl ve RTD sensör bağlantılarında ihtiyaç duyulan farklı gövde, pin, montaj ve bağlantı formları aynı kategori altında incelenebilir.
Termokupl konnektörü seçilirken öncelikle kullanılan termokupl tipi belirlenmelidir. K tipi bağlantılarda NiCr-Ni, J tipi bağlantılarda Fe-Const, T tipi bağlantılarda Cu-Const, E tipi bağlantılarda Cr-Const, N tipi bağlantılarda Nikrosil-Nisil, R/S ve B tipi bağlantılarda ise platin rodyum esaslı termokupl yapısına uygun ürünler tercih edilmelidir.
| Termokupl Tipi | Genel Kullanım |
| K Tipi | Genel endüstriyel sıcaklık ölçüm uygulamaları, fırın, pano, test ve proses kontrol sistemleri |
| J Tipi | Makine, proses, pano ve sıcaklık kontrol uygulamaları |
| T Tipi | Düşük ve orta sıcaklık ölçüm uygulamaları, laboratuvar ve test sistemleri |
| E Tipi | Endüstriyel sıcaklık ölçüm hatları ve hassas ölçüm uygulamaları |
| N Tipi | Endüstriyel sıcaklık ölçüm, fırın ve proses kontrol uygulamaları |
| R/S ve B Tipi | Yüksek sıcaklık ölçüm hatları, fırın, ısıl işlem ve laboratuvar uygulamaları |
| RTD / PT100 / PT1000 | Direnç değişimine bağlı sıcaklık ölçümü yapan RTD sensör bağlantıları |

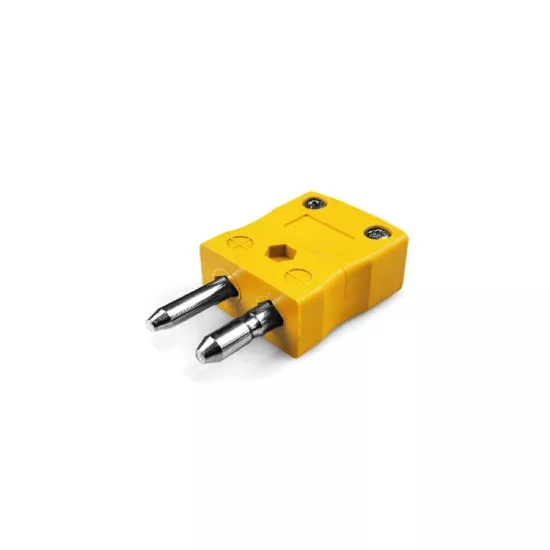

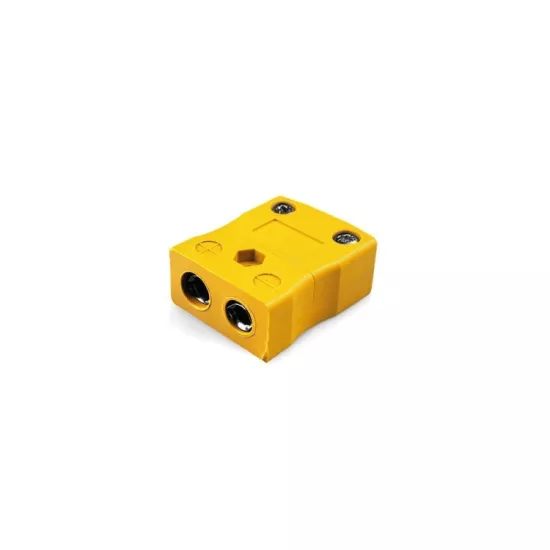

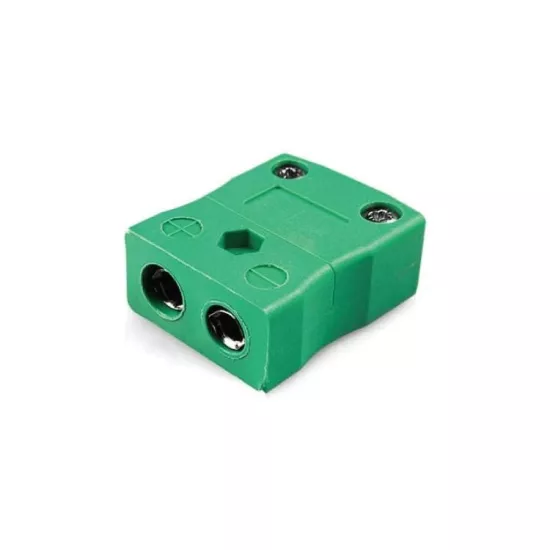

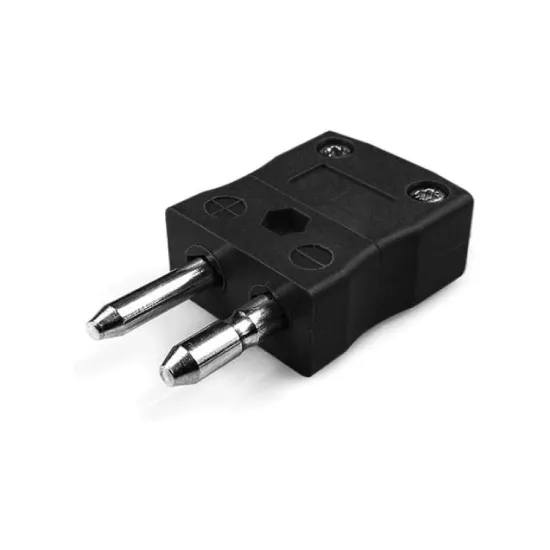

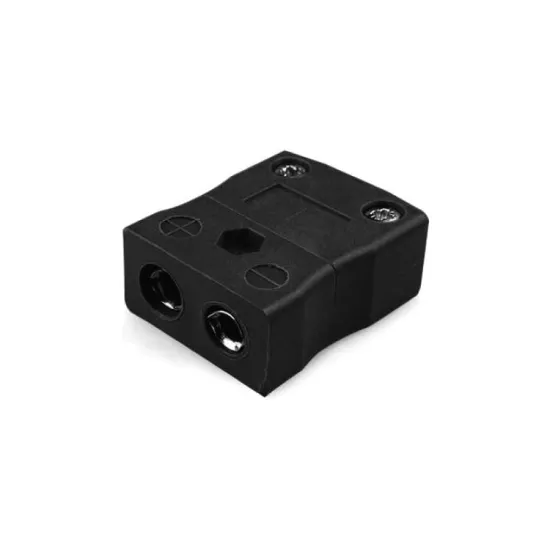

Termokupl ve RTD bağlantılarında erkek fiş ve dişi soket yapıları birlikte kullanılır. Erkek ve dişi konnektör eşleşmesi, sıcaklık sensörü bağlantılarında hızlı sök-tak yapılabilen, düzenli ve servis edilebilir bir bağlantı noktası oluşturur. Takım konnektörler ise uyumlu erkek ve dişi parçanın birlikte seçilmesi gereken uygulamalarda pratik çözüm sunar.
Panel montaj soketleri; test sistemleri, kalibrasyon panoları, kontrol cihazları, makine panoları ve endüstriyel otomasyon uygulamalarında sensör hattına daha kolay erişim sağlar. Bu yapı, bakım, test ve sensör değişimi sırasında bağlantı noktasının daha düzenli kullanılmasına yardımcı olur.
Bu kategoride termokupl bağlantı ürünlerinin yanında RTD, PT100 ve PT1000 sensörler için kullanılan bağlantı elemanları da bulunur. RTD sensörler direnç değişimine bağlı olarak sıcaklık ölçümü yapan hassas sıcaklık sensörleridir. PT100 ve PT1000 uygulamalarında doğru bağlantı için sensör kablo yapısı, pin sayısı ve ölçüm cihazı giriş tipi birlikte değerlendirilmelidir.
2 pin RTD konnektörler genellikle 2 telli PT100 / PT1000 bağlantılarında, 3 pin RTD konnektörler ise 3 telli RTD bağlantılarında kullanılır. Daha farklı bağlantı yapılarında kullanılacak ölçüm cihazı girişi ve sensör kablo yapısı kontrol edilmelidir.
Ürün seçimi yapılırken yalnızca konnektörün erkek veya dişi olması yeterli değildir. Sensör tipi, termokupl alaşımı, bağlantı standardı, gövde formu, pin sayısı, montaj şekli ve kullanılacak cihaz girişi birlikte değerlendirilmelidir.
| Seçim Kriteri | Dikkat Edilecek Nokta |
| Sensör tipi | Termokupl, RTD, PT100 veya PT1000 bağlantısı belirlenmelidir. |
| Termokupl tipi | K, J, T, E, N, R/S, S veya B tipi bağlantıya uygun konnektör seçilmelidir. |
| Bağlantı yapısı | Erkek, dişi, takım, panel soketi, PCB soketi veya çiftli bağlantı ihtiyacı belirlenmelidir. |
| Gövde formu | Minyatür, standart, seramik, OMEGA, Tayvan model veya kablo sabitlemeli yapı uygulamaya göre seçilmelidir. |
| RTD pin sayısı | PT100 / PT1000 bağlantılarında 2 pin veya 3 pin yapı ölçüm cihazı girişine göre seçilmelidir. |
| Montaj şekli | Panel montaj, PCB kart tipi veya kablo üstü bağlantı ihtiyacı kontrol edilmelidir. |
| Renk ve standart | ANSI veya IEC renk standardı kullanılan sisteme göre doğrulanmalıdır. |
Termokupl konnektörlerinde gövde rengi, kullanılan termokupl tipi ve renk standardına göre değişebilir. Aynı termokupl tipi için ANSI ve IEC renk kodları farklı olabileceğinden, mevcut sistemde kullanılan standart kontrol edilmelidir. Özellikle bakım, yedek parça değişimi ve pano bağlantılarında renk standardı ile termokupl tipi birlikte değerlendirilmelidir.
Doğru ölçüm ve güvenli bağlantı için kullanılan sensör tipi ile konnektör tipi uyumlu olmalıdır. Termokupl uygulamalarında ilgili termokupl tipine uygun konnektör; RTD uygulamalarında ise PT100 / PT1000 sensörün pin sayısına ve ölçüm cihazı girişine uygun RTD konnektörü tercih edilmelidir.
Termokupl konnektörü, termokupl sensör, uzatma kablosu, ölçüm cihazı, kontrol paneli veya test sistemi arasında sök-tak yapılabilir bağlantı oluşturan teknik bağlantı elemanıdır. K, J, T, E, N, R/S, S ve B gibi farklı termokupl tipleri için uygun konnektör yapıları bulunur.
Termokupl konnektörü, sıcaklık ölçüm hattının düzenli, servis edilebilir ve güvenli şekilde bağlanmasına yardımcı olur. Sensör değişimi, test, kalibrasyon, pano bağlantısı veya cihaz bağlantısı gereken uygulamalarda termokupl hattının hızlı şekilde ayrılıp tekrar bağlanmasını sağlar.
Seçim yapılırken termokupl tipi, bağlantı cinsiyeti, gövde formu, montaj şekli, renk standardı ve uygulama ortamı birlikte değerlendirilmelidir. K tipi bir ölçüm hattında K tipi konnektör; J tipi bir ölçüm hattında J tipi konnektör kullanılmalıdır.
Hayır. Termokupl tipleri farklı alaşım yapılarına sahiptir ve bağlantı hattında aynı termokupl tipine uygun konnektör kullanılmalıdır. K, J, T, E, N, R/S, S veya B tipi bağlantılarda konnektör tipi ile sensör tipi uyumlu seçilmelidir.

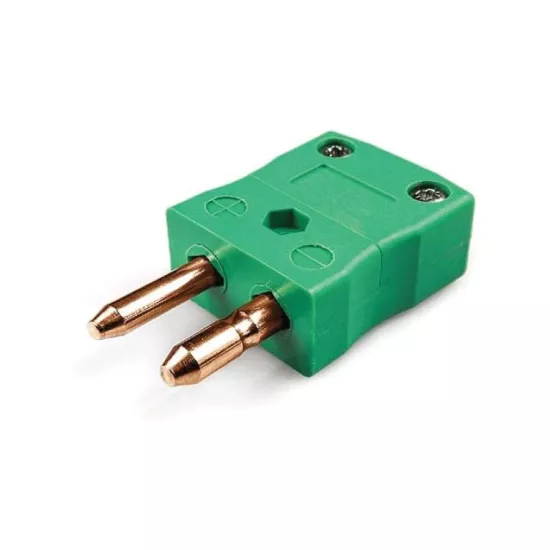

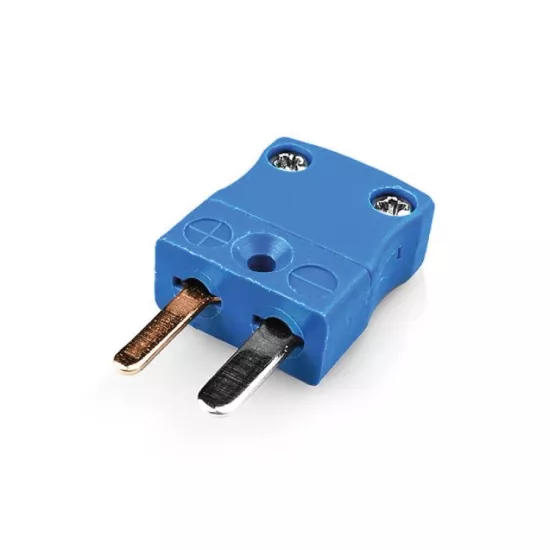

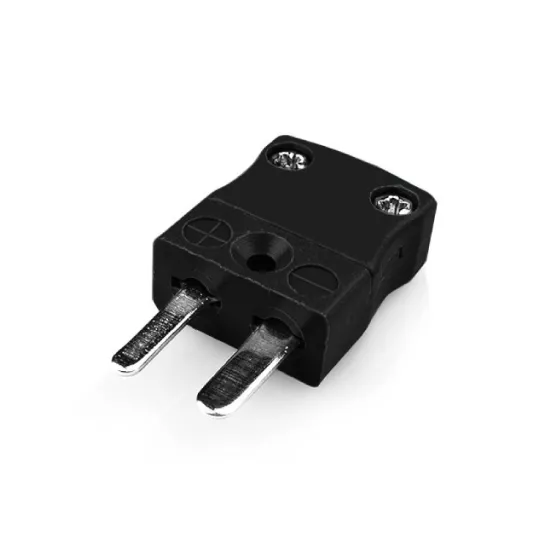

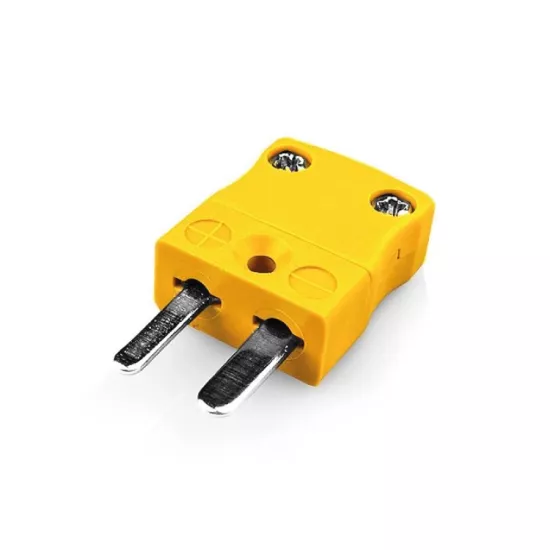

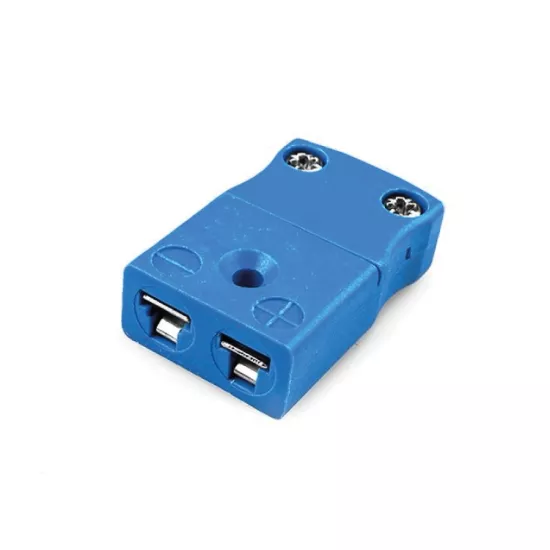

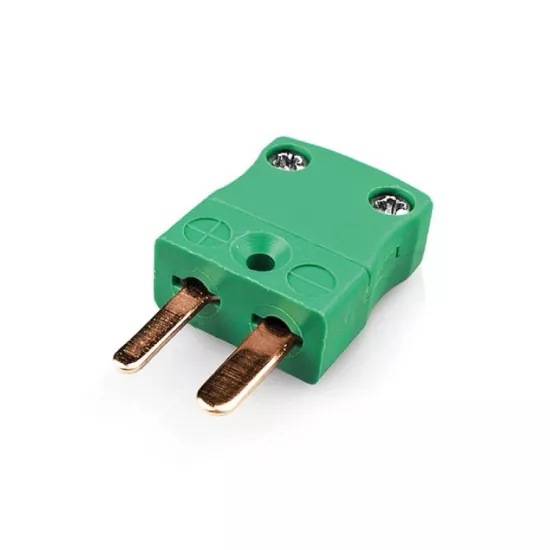

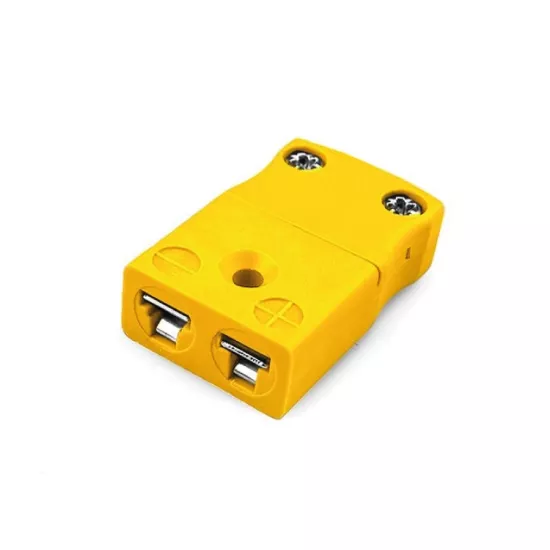

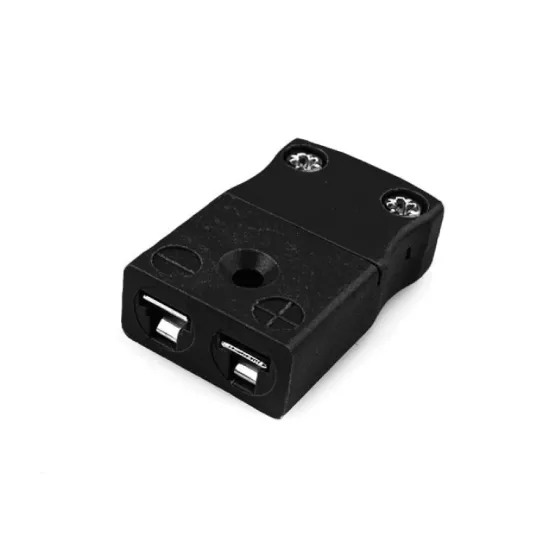

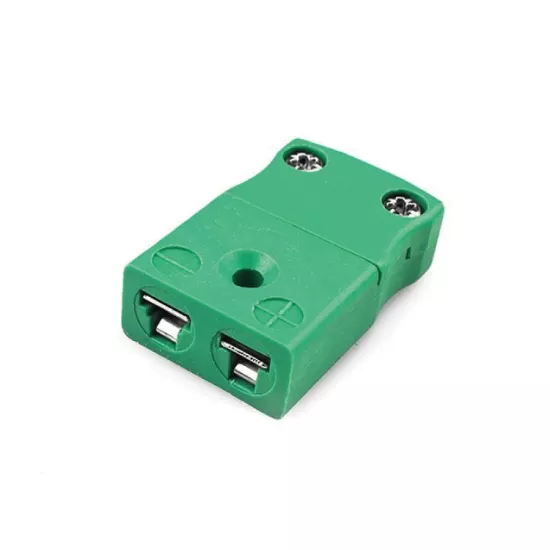

Minyatür termokupl konnektörleri daha kompakt gövde yapısına sahiptir ve dar montaj alanlarında tercih edilir. Standart termokupl konnektörleri ise daha geniş gövde ve kablo bağlantı alanı sunduğu için endüstriyel pano, saha ve test uygulamalarında yaygın kullanılır.
Erkek fiş ve dişi soket birlikte çalışacak şekilde seçilmelidir. Sensör hattının hangi tarafında fiş, hangi tarafında soket kullanılacağı mevcut cihaz girişi, panel bağlantısı, kablo yönü ve bakım ihtiyacına göre belirlenir. Uyumlu erkek-dişi eşleşmesi hızlı sök-tak bağlantı sağlar.

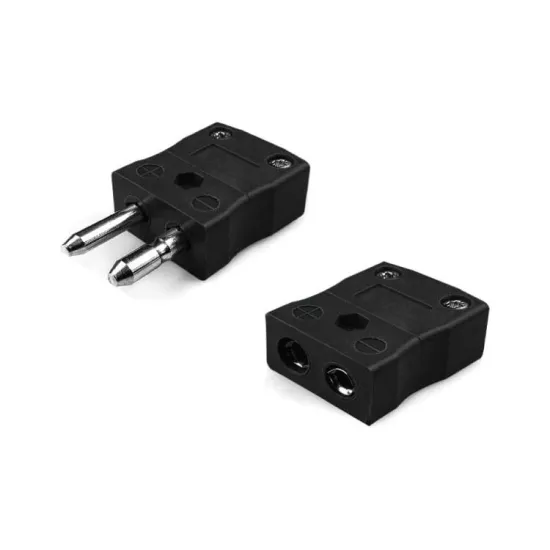

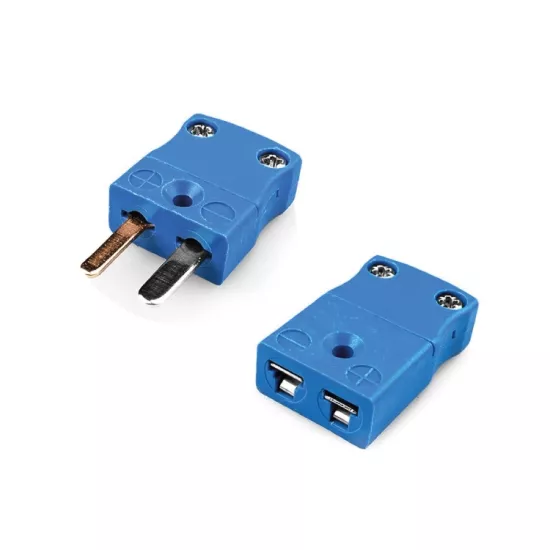

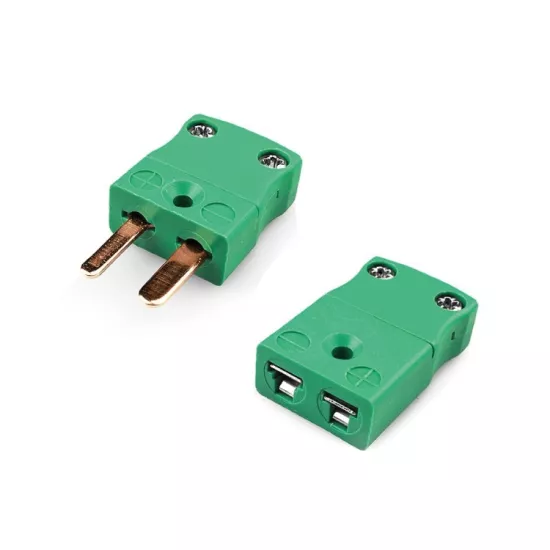

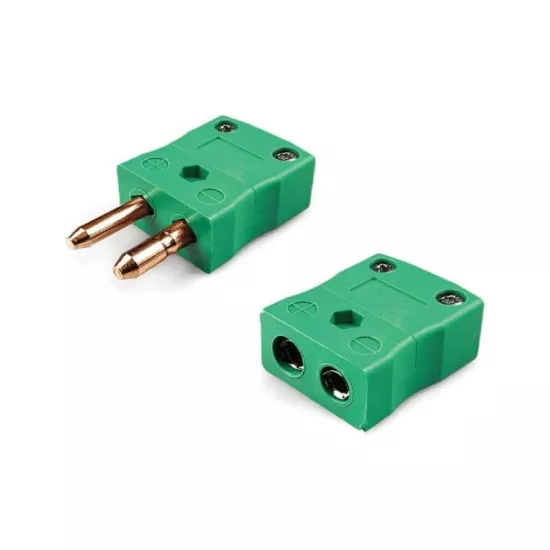

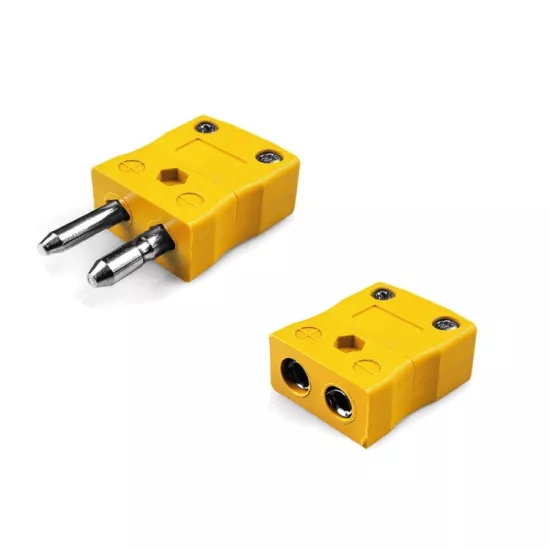

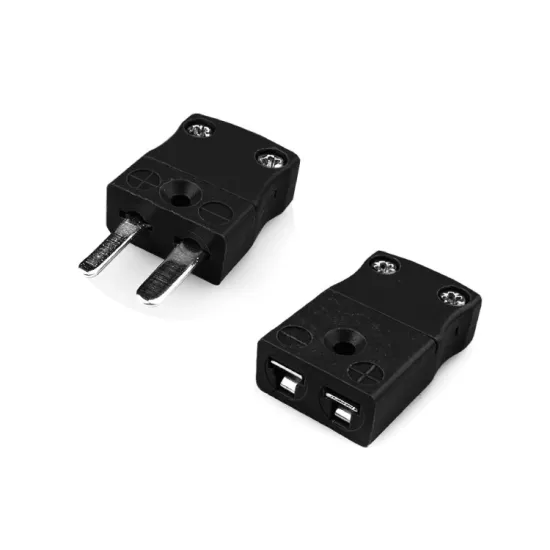

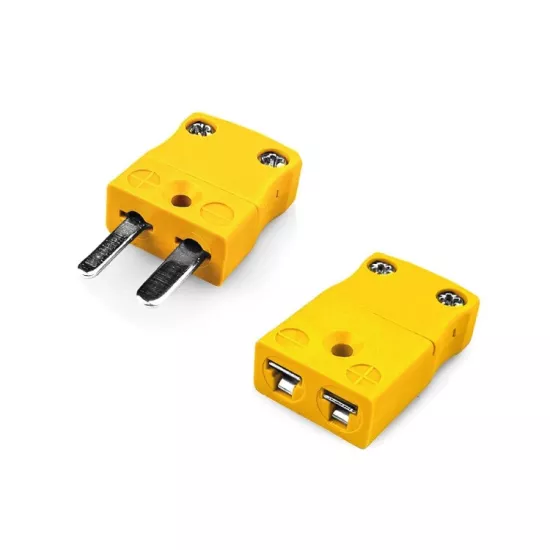

Takım termokupl konnektörü, aynı termokupl tipine uygun erkek ve dişi bağlantı elemanının birlikte değerlendirilmesini ifade eder. Erkek ve dişi parçanın birlikte seçilmesi, saha uygulamalarında uyumlu bağlantı kurmayı kolaylaştırır.
Seramik termokupl konnektörleri, yüksek sıcaklık etkisinin bulunduğu fırın, ısıl işlem, laboratuvar ve proses kontrol uygulamalarında tercih edilir. Seramik gövde yapısı, plastik gövdeli konnektörlere göre yüksek sıcaklık ortamlarında daha uygun bir bağlantı çözümü sunar.
Panel montaj termokupl soketi, termokupl bağlantısının pano, cihaz yüzeyi veya kontrol paneli üzerine sabit alınmasını sağlar. Bu yapı, test, bakım, kalibrasyon ve sensör değişimi sırasında bağlantı noktasına daha düzenli ve kolay erişim sunar.
Evet. Termokupllar farklı metal alaşımlarından oluşan ölçüm devreleriyle çalışırken RTD sensörler direnç değişimine bağlı sıcaklık ölçümü yapar. PT100 ve PT1000 bağlantılarında pin sayısı, sensör kablo yapısı ve ölçüm cihazı girişi dikkate alınmalıdır.
2 pin RTD konnektörler genellikle 2 telli PT100 / PT1000 bağlantılarında kullanılır. 3 pin RTD konnektörler ise 3 telli RTD bağlantıları için tercih edilir. Hangi pin yapısının kullanılacağı sensör kablo yapısı ve ölçüm cihazının giriş tipine göre belirlenmelidir.
ANSI ve IEC renk standartları, termokupl tiplerinin gövde veya kablo renkleriyle ayırt edilmesini sağlar. Aynı termokupl tipi farklı standartlarda farklı renklerle temsil edilebileceği için bakım, yedek parça değişimi ve pano bağlantılarında kullanılan standart mutlaka kontrol edilmelidir.
