Endüstriyel sıcaklık ölçümünde doğru sensör kadar, sensör ile gösterge, kontrol cihazı, PLC, kayıt sistemi veya transmitter arasındaki bağlantı kablosu da önemlidir. Bu kategoride; termokupl teli ve termokupl kabloları, uzatma kabloları, kompanzasyon kabloları ile PT100 / RTD bağlantı kabloları yer alır.
Kablo seçimi yalnızca “K tipi” veya “PT100 kablosu” demekle tamamlanmaz. Doğru ürün; sensör tipi, kablo sınıfı, iletken alaşımı, damar sayısı, kesit veya AWG değeri, izolasyon ve dış kılıf, ekranlama, mekanik koruma, hat uzunluğu, ortam sıcaklığı ve kullanılan renk kodu standardı birlikte değerlendirilerek belirlenir.
Önemli: Sensörün ölçtüğü proses sıcaklığı ile kablonun maruz kaldığı ortam sıcaklığı aynı şey değildir. Kablo için izin verilen sıcaklık; iletken, damar izolasyonu, dış kılıf, ekran/örgü, ek yerleri ve konnektörler içindeki en düşük dayanımlı bileşene göre değerlendirilmelidir. Nihai seçimde ürün teknik föyü esas alınır.
Piyasada “termokupl kablosu” ifadesi bazen bütün bağlantı kabloları için kullanılır. Teknik seçim yapılırken aşağıdaki sınıfların ayrılması gerekir:
| Kablo sınıfı | İletken yapısı | Temel kullanım | Seçimde kritik nokta |
|---|---|---|---|
| Termokupl sınıfı tel/kablo | Ölçüm noktasını oluşturan termokupl tipine ait termoeleman alaşımları | Sensör ucu oluşturma, prob içi bağlantı veya aynı alaşımın gerekli olduğu özel devreler | Tip, tolerans, iletken çapı/kesiti ve çalışma atmosferi doğrulanmalıdır. |
| Uzatma kablosu | Bağlı olduğu termokuplla aynı nominal termoelektrik karakteristiği sağlayan alaşım çifti | Termokupl sinyalini probdan ölçüm cihazına taşımak | Kablo tipi, tolerans sınıfı ve kablonun bulunduğu sıcaklık aralığı sensör tipine uygun olmalıdır. |
| Kompanzasyon kablosu | Termokupl alaşımıyla aynı olmayan, ancak tanımlı aralıkta benzer termoelektrik davranış sağlayan alaşım çifti | Özellikle uzun hatlarda veya R/S/B gibi değerli metal termokupllarda ekonomik sinyal taşıma | Kompanzasyon tipi, ek noktası sıcaklığı, polarite ve standardın izin verdiği çalışma aralığı doğrulanmalıdır. |
| PT100 / RTD bağlantı kablosu | Genellikle uygun kesitli bakır iletkenler; 2, 3, 4 veya özel devrelerde daha fazla damar | Direnç tipi sıcaklık sensörünü ölçüm cihazına bağlamak | Damar sayısı, hat direnci, damarlar arası direnç dengesi ve cihazın bağlantı şeması esas alınır. |
Termokupl sınıfı tel, uzatma kablosu ve kompanzasyon kablosu aynı amaçla kullanılmaz. Özellikle kompanzasyon kablosu sensör ucu oluşturmak için kullanılmamalı; uzatma veya kompanzasyon kablosunun izin verilen ortam sıcaklığı, ölçülen proses sıcaklığıyla karıştırılmamalıdır.
Birçok uluslararası işaretleme sisteminde termokupl tipinden sonra kullanılan “X” uzatma sınıfını, “C” ise kompanzasyon sınıfını ifade eder. Ancak özellikle R, S ve B gibi değerli metal tiplerde kodlar ve alaşım seçenekleri standarda göre değişebildiğinden yalnızca kısa koda bakılarak eşdeğerlik kararı verilmemelidir.
Harf kodu, termokupl devresindeki alaşım çiftini ve buna bağlı sıcaklık-elektromotor kuvvet ilişkisini tanımlar. Bir termokupl hattı uzatılırken sensör, kablo, konnektör, terminal ve cihaz girişi aynı tip ve polariteyle eşleştirilmelidir. K tipi kablo J tipi devrede, T tipi kablo K tipi devrede veya R/S kompanzasyon kablosu baz metal termokupl devresinde kullanılmaz.
| Tip | Nominal termoeleman çifti | Genel konumlandırma | Kablo seçim notu |
|---|---|---|---|
| K | Nikel-krom / nikel-alüminyum esaslı | Genel endüstriyel sıcaklık ölçümü, makine, fırın, proses ve yüzey uygulamaları | K tipi uzatma veya uygun K tipi kompanzasyon kablosu; standardı ve polaritesi doğrulanarak seçilir. |
| J | Demir / bakır-nikel | Makine, plastik, kalıp, proses ve genel endüstriyel ölçümler | Demir içeren pozitif iletkenin uygulama ortamına uygunluğu ile J tipi uzatma/kompanzasyon eşleşmesi kontrol edilir. |
| T | Bakır / bakır-nikel | Düşük sıcaklık, laboratuvar, soğutma, gıda ve hassas proses uygulamaları | T tipi devre ve polarite korunmalı; bakır görünümüne bakılarak standart tesisat kablosuyla karıştırılmamalıdır. |
| N | Nikel-krom-silisyum / nikel-silisyum esaslı | Yüksek sıcaklık kararlılığı ve uzun süreli endüstriyel kullanımın önem taşıdığı uygulamalar | N tipi sensör için N tipi uzatma kablosu ve uyumlu konnektör/cihaz girişi gerekir. |
| E | Nikel-krom / bakır-nikel | Yüksek termoelektrik sinyalin avantaj sağlayabildiği düşük ve orta sıcaklık uygulamaları | E tipi uzatma kablosu, cihaz kalibrasyonu ve renk kodu standardı birlikte doğrulanır. |
| R | Platin-%13 rodyum / platin | Yüksek sıcaklık fırınları, seramik, cam ve özel prosesler | Çoğu bağlantıda uygun R tipi kompanzasyon kablosu kullanılır; ek noktası sıcaklığı ve kompanzasyon sınıfı kritiktir. |
| S | Platin-%10 rodyum / platin | Yüksek sıcaklık, laboratuvar ve hassas endüstriyel prosesler | R tipiyle benzer görünen kompanzasyon seçenekleri olabilir; sensör tipi ve standart kodu açıkça teyit edilmelidir. |
| B | Platin-%30 rodyum / platin-%6 rodyum | Çok yüksek sıcaklığa yönelik özel fırın ve proses uygulamaları | B tipi cihaz girişi ve standarda uygun kompanzasyon kablosu gerekir; R/S kablosuyla otomatik olarak eşdeğer kabul edilmez. |

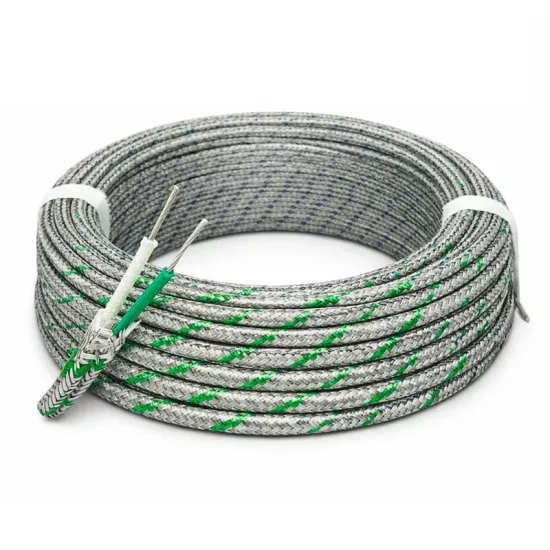

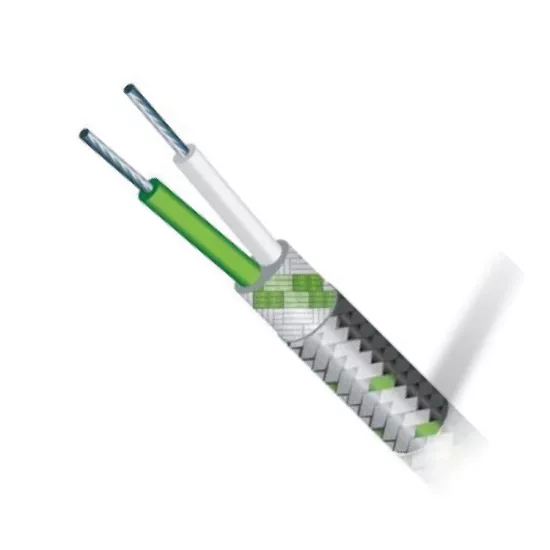

K tipi, endüstriyel sıcaklık ölçümünde en yaygın kullanılan termokupl tiplerinden biridir. K tipi kablolarda termoelektrik uyumun yanında uygulama ortamına göre PTFE/PFA, silikon, cam elyaf, poliimid veya farklı dış koruma yapıları tercih edilebilir. Ekranlı, drenaj telli, metal örgülü, çelik blendajlı, ince kesitli veya sıcak bölgeye uygun özel yapılar aynı K tipi elektriksel eşleşme içinde farklı mekanik ve çevresel ihtiyaçlara cevap verir.
“K tipi” ifadesi tek başına yeterli sipariş bilgisi değildir. Kablo sınıfı, kesit, mono/solid veya çok telli yapı, izolasyon, ekran, dış koruma, renk kodu standardı ve uzunluk ayrıca belirtilmelidir.

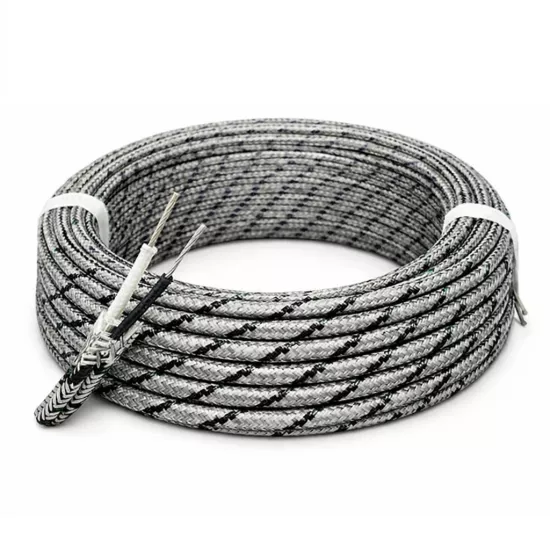

J tipi kablolar demir ve bakır-nikel esaslı termoeleman çiftiyle çalışır. Makine, proses, plastik, kalıp ve genel endüstriyel sıcaklık ölçümlerinde kullanılır. J tipi sensör hattı uzatılırken J tipiyle uyumlu kablo ve konnektör kullanılmalı; özellikle pozitif iletkenin demir esaslı olduğu dikkate alınarak ortam koşulları değerlendirilmelidir.
J tipi kablolar PTFE/PFA, silikon-cam elyaf, cam elyaf ve mekanik örgü/blendaj gibi farklı yapılarda; ince sinyal kablosundan daha yüksek kesitli kompanzasyon kablosuna kadar değişen seçeneklerle hazırlanabilir.
T tipi termokupllar bakır ve bakır-nikel esaslıdır. Düşük sıcaklık ölçümleri, soğutma, laboratuvar, gıda ve hassas proses uygulamalarında sık değerlendirilir. T tipi uzatma hattında uygun alaşım ve polarite korunmalı; iletkenlerden birinin bakır olması, herhangi bir bakır tesisat kablosunun termokupl hattında kullanılabileceği anlamına gelmez.
T tipi kablo seçiminde düşük sıcaklıktaki esneklik, nem, dış kılıf yapısı, ekranlama ihtiyacı ve kullanılan cihazın T tipi girişi birlikte kontrol edilmelidir.
N tipi termokupl, nikel esaslı özel alaşım çiftiyle çalışan ve yüksek sıcaklıkta kararlılığın önem taşıdığı uygulamalarda değerlendirilen bir tiptir. N tipi ürün kartı katalogda görünmese bile N tipi uzatma kablosu, uygun izolasyon, kesit ve sonlandırma ihtiyacı teknik talep üzerinden incelenebilir.
N tipi sensör; K tipi kablo, konnektör veya cihaz ayarıyla eşleştirilmemelidir. Sensör etiketi, cihaz giriş tipi ve mevcut kablo üzerindeki standarda ait işaretler birlikte doğrulanmalıdır.
E tipi termokupllar nikel-krom ve bakır-nikel esaslıdır. Termoelektrik çıkışın yüksek olmasının avantaj sağlayabildiği ölçüm uygulamalarında kullanılır. E tipi kablo katalogda standart ürün olarak görünmese bile kesit, izolasyon, ekran ve metraj bilgileriyle uygunluk değerlendirmesi yapılabilir.
E tipi kablo seçerken yalnızca dış kılıf rengine güvenilmemeli; ANSI, IEC veya kullanılan diğer renk kodu sistemi ile iletken polaritesi kontrol edilmelidir.
R ve S tipi termokupllar değerli metal esaslı sensörlerdir. Bu nedenle sensör ile ölçüm cihazı arasındaki hattın tamamını platin-rodyum alaşımlarıyla kurmak yerine, tanımlı sıcaklık aralığında uygun termoelektrik davranış sağlayan R/S kompanzasyon kabloları kullanılır. Cu/CuNi esaslı, PTFE/PFA izoleli, ekranlı veya metal örgülü yapılar uygulama ve standarda göre tercih edilebilir.
R ve S için aynı görünen bir kompanzasyon kablosu bazı standartlarda ortak alaşım yapısına sahip olabilir; buna rağmen sensör tipi, kompanzasyon kodu, tolerans sınıfı ve izin verilen ek noktası sıcaklığı sipariş öncesinde teyit edilmelidir.
B tipi termokupllar çok yüksek sıcaklığa yönelik özel uygulamalarda kullanılır. Bağlantı hattı için B tipine ve kullanılan standarda uygun kompanzasyon kablosu seçilmelidir. B tipi kablonun R/S kompanzasyon kablosuyla veya standart bakır sinyal kablosuyla otomatik olarak değiştirilebilir olduğu varsayılmamalıdır.
Katalogda hazır B tipi ürün kartı bulunmadığında sensör tipi, cihaz girişi, hat uzunluğu, kablonun maruz kalacağı sıcaklık, izolasyon ve ekran ihtiyacı ile teknik uygunluk değerlendirilir.
Renk kodu uyarısı: IEC, ANSI/ASTM ve JIS renk kodları birbirinden farklı olabilir. Kablo, sensör veya konnektör yalnızca rengine bakılarak seçilmemelidir. Tip harfi, standardı, polarite işaretleri ve ürün kodu birlikte kontrol edilmelidir.
PT100, sıcaklığa bağlı direnci değişen platin bir RTD sensördür. Termokupldan farklı olarak kendi termoelektrik milivolt sinyalini üretmez; ölçüm cihazı sensör direncini ölçerek sıcaklığı hesaplar. Bu nedenle PT100 kablosunda termokupl alaşım eşleşmesinden çok damar sayısı, iletken direnci, damarlar arasındaki direnç dengesi, bağlantı şeması ve yalıtım özellikleri önemlidir.
| Bağlantı | Ölçüm davranışı | Genel kullanım | Dikkat |
|---|---|---|---|
| 2 telli | Kablo iletkenlerinin direnci sensör direncine eklenir. | Kısa hat, daha düşük hassasiyet gereksinimi veya mevcut 2 telli cihazlar | Hat uzadıkça ve iletken kesiti küçüldükçe kablo direncinin etkisi artabilir. |
| 3 telli | Cihaz, eş dirençli kabul edilen iletkenlerin etkisini büyük ölçüde kompanze eder. | Endüstride en yaygın PT100 bağlantılarından biri | Damarların aynı kesit, uzunluk ve yapıda olması; direnç dengesinin korunması gerekir. |
| 4 telli | Akım ve gerilim ölçüm yolları ayrılarak kablo direncinin etkisi en aza indirilir. | Hassas ölçüm, kalibrasyon ve uzun hatlar | Ölçüm cihazının gerçek 4 telli/Kelvin bağlantıyı desteklemesi gerekir. |
| 6 damarlı ve özel yapılar | Çift elemanlı sensör, iki ayrı 3 telli devre veya özel bağlantı düzeni için kullanılabilir. | Yedekli ölçüm, çift PT100 ve özel sensör tasarımları | “6 damarlı” olması tek başına ölçüm yöntemini göstermez; sensör bağlantı şeması istenmelidir. |

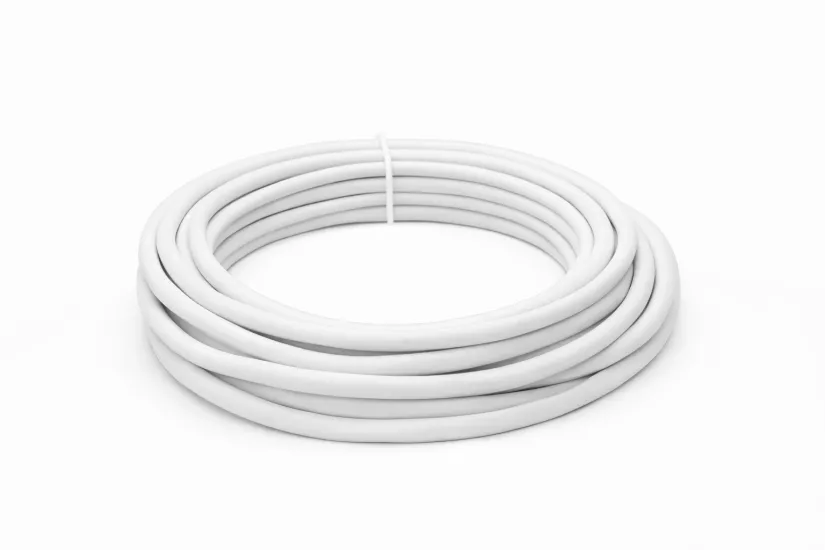

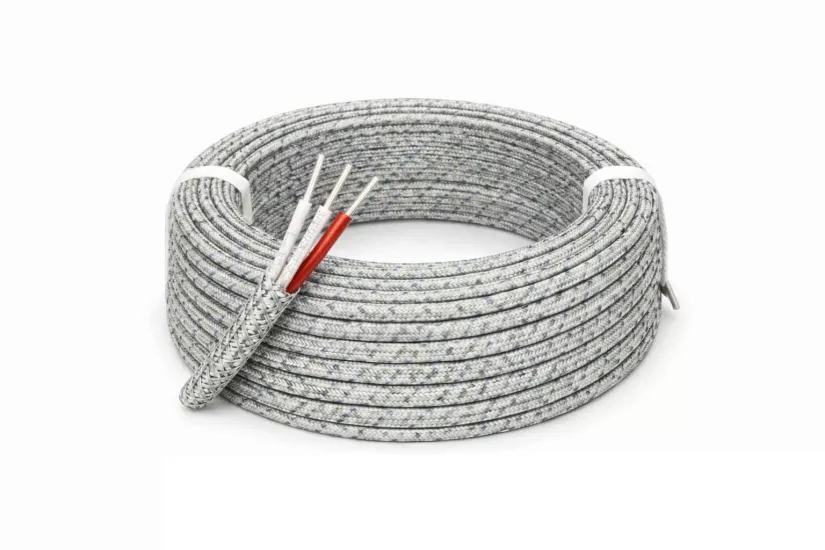

PT100 kablosu seçilirken 2x, 3x, 4x veya 6x damar yapısına ek olarak 0,22 mm², 0,34 mm² veya uygulamaya uygun diğer kesitler; PTFE/PFA, silikon, cam elyaf gibi izolasyonlar; metal örgü ekran ve çelik örgü/blendaj gibi koruma seçenekleri değerlendirilebilir. PT100, PT1000, Cu50, Ni veya NTC gibi farklı direnç sensörlerinin aynı kablo yapısını kullanabildiği durumlar olsa da sensör tipi ve cihaz bağlantı şeması mutlaka doğrulanmalıdır.
Termokupl ve RTD kablolarında ürün adı kadar dayandığı standart da önemlidir. Teknik şartname veya siparişte aşağıdaki standart ailesi ve istenen tolerans açıkça belirtilmelidir:
“Standart tolerans”, “özel tolerans”, “Class 1” veya “Class 2” gibi ifadeler ürün ailesine ve standarda bağlıdır. Kablo toleransı, sensör toleransı ve tüm ölçüm zincirinin toplam belirsizliği aynı kavram değildir. Hassas ölçüm uygulamalarında sensör, kablo, bağlantı noktaları, soğuk uç kompanzasyonu ve cihaz doğruluğu birlikte değerlendirilmelidir.
Aynı termokupl veya PT100 elektriksel yapısı, farklı çevre koşulları için farklı izolasyon ve koruma katmanlarıyla üretilebilir. İzolasyon seçimi yapılırken yalnızca maksimum sıcaklığa değil; esneklik, nem, kimyasal temas, yağ, sürtünme, hareket, kablo kanalı, elektromanyetik gürültü ve temizlik koşullarına da bakılmalıdır.
| Yapı | Genel avantaj | Dikkat edilmesi gerekenler |
|---|---|---|
| PTFE / PFA floropolimer | Elektriksel yalıtım, kimyasal dayanım, düşük sürtünme ve geniş uygulama alanı | PTFE ve PFA aynı polimer değildir. “Teflon” ifadesi tek başına gerçek malzeme tipini göstermez; ürün föyündeki PTFE/PFA tanımı esas alınmalıdır. |
| Silikon | Esneklik ve hareketli/kurulum kolaylığı gereken hatlarda uygun yapı | Kesilme, sürtünme, yağ ve kimyasal dayanım kullanılan silikon bileşiğine göre değişir. |
| Cam elyaf | Sıcak bölgelerde kullanılan örgülü ve ısıya dayanıklı yalıtım yapısı | Nem, liflenme, sürtünme ve mekanik zorlanma için ek dış örgü veya koruma gerekebilir. |
| Poliimid | İnce çap, düşük ağırlık ve belirli yüksek performans uygulamaları | Bükülme yarıçapı, nem ve mekanik kullanım koşulları ürün yapısına göre kontrol edilmelidir. |
| PVC | Genel amaçlı, ekonomik ve kolay uygulanabilir dış kılıf | Sıcak bölge, alev, kimyasal ve yağ gereksinimleri için bileşik sınıfı doğrulanmalıdır. |
| Mika / seramik esaslı katmanlar | Sıcak bölge ve özel yüksek sıcaklık bağlantıları | Esneklik, nem ve sonlandırma yöntemleri standart polimer kablolardan farklı olabilir. |
| Folyo veya metal örgü ekran | Motor, sürücü, kontaktör ve güç kablolarından kaynaklanan elektromanyetik girişimi azaltmaya yardımcı olur. | Ekranın topraklanma yöntemi cihaz üreticisi ve tesisin EMC/topraklama planına göre belirlenmelidir. |
| Drenaj teli | Folyo ekranın sonlandırılmasını ve topraklama bağlantısını kolaylaştırır. | Drenaj teli ölçüm damarlarından biri değildir; bağlantı şemasına göre ayrı sonlandırılır. |
| Çelik örgü / çelik blendaj | Sürtünme, darbe ve mekanik zorlanmaya karşı ilave koruma | Her çelik örgü elektriksel ekran olarak tasarlanmış değildir. Elektriksel süreklilik ve topraklama bilgisi ürün föyünden doğrulanmalıdır. |
Ürün listesinde tek metrajlı veya rulo ürünler; mono/solid ya da çok telli iletkenler; farklı kesit, izolasyon, ekran ve örgü kombinasyonları bulunabilir. Mevcut ürün exportunda görülen başlıca yapı aileleri aşağıdaki gibidir:
Bu liste stok veya sürekli bulunabilirlik taahhüdü değildir. Güncel kesit, metraj, rulo, minimum sipariş, üretim/tedarik ve teslim süresi ürün kartına veya verilecek teknik teklife göre netleştirilir. Katalogda görünmeyen bir termokupl tipi ya da yapı için sensör ve uygulama bilgilerinizi paylaşarak uygunluk sorabilirsiniz.
Pratik yöntem: Mevcut probun etiketi, kablo üzerindeki baskı, damar renkleri, cihaz giriş etiketi ve bağlantı klemensinin fotoğrafını paylaşmanız; yanlış tip, standart veya polarite seçimi riskini azaltır.
Termokupl ve PT100 kabloları; fırınlar, ısıl işlem sistemleri, plastik ve kauçuk makineleri, ekstrüderler, enjeksiyon makineleri, paketleme hatları, gıda prosesleri, soğutma sistemleri, laboratuvar cihazları, enerji ve kazan uygulamaları, otomasyon panoları, test düzenekleri, yüzey sıcaklığı ölçümleri ve endüstriyel veri toplama sistemlerinde kullanılabilir.
Aynı uygulama adı farklı kablo yapıları gerektirebilir. Örneğin fırın içindeki sıcak bölgeyle pano arasındaki kablo güzergâhı; sıcaklık, mekanik koruma ve elektromanyetik gürültü açısından farklı bölümlere ayrılabilir. Gerektiğinde sıcak bölge kablosu, geçiş noktası ve pano içi bağlantı ayrı ürünlerle tasarlanmalıdır.
Aşağıdaki bilgileri iletmeniz, teknik eşleştirme ve teklif sürecini hızlandırır:
Teknik teklif talebi: Tüm bilgiler hazır değilse sensör etiketi, mevcut kablo baskısı, cihaz giriş etiketi ve bağlantı uçlarının fotoğraflarını site üzerindeki teklif/iletişim kanalından paylaşın. Uygun kablo sınıfı ve eksik teknik bilgiler birlikte netleştirilebilir.
Bağlantı ekipmanı da gerekiyorsa termokupl konnektörleri kategorisini inceleyebilirsiniz. Konnektör tipi ve renk kodu da termokupl standardıyla uyumlu seçilmelidir.
Stok, minimum sipariş, özel kesim, teslimat ve iade şartları ürün bazında değişebilir. Ayrıntılar için Satış Politikası sayfasını inceleyebilirsiniz.
Bu kategori açıklaması ürün ailesini ve seçim mantığını genel olarak anlatır; tek başına mühendislik şartnamesi değildir. Nihai seçimde ürün kartındaki teknik özellikler, üretici veri sayfası, sensör bağlantı şeması, ölçüm cihazı kılavuzu, kablonun standardı, tolerans sınıfı ve tesis koşulları esas alınmalıdır. Ürün açıklaması ile uygulama bilgisi arasında çelişki görülürse sipariş vermeden önce teknik teyit alınmalıdır.
