K tipi termokupl kablosu, K tipi sıcaklık sensörünün oluşturduğu düşük seviyeli termoelektrik sinyali ölçüm cihazına, PID kontrol cihazına, PLC termokupl girişine, göstergeye veya veri kaydediciye taşımak için kullanılır. K tipi devreler, yaygın olarak NiCr-Ni adıyla tanımlanan nikel esaslı iki farklı termoelektrik iletkenin birlikte çalışmasına dayanır. Bu nedenle sensör ile cihaz arasına sıradan bakır enerji veya sinyal kablosu eklemek yerine, K tipiyle uyumlu uzatma ya da kompanzasyon kablosu seçilmelidir.
Bu alt kategoride; mono/solid ve çok telli iletken yapıları, farklı nominal kesitler, metre bazında kesim ve rulo seçenekleri, PTFE/PFA, silikon, cam elyaf, poliimid, PVC veya mika esaslı izolasyonlar; metal örgü ekran, drenaj teli ve çelik örgü mekanik koruma gibi farklı konstrüksiyonlar yer alabilir. Doğru ürün yalnızca “K tipi” ifadesine göre değil; kablo sınıfı, iletken yapısı, izolasyon, çevre sıcaklığı, güzergâh, mekanik yük, ekran ihtiyacı ve bağlantı uzunluğu birlikte değerlendirilerek seçilmelidir.
En önemli uyumluluk kuralı: K tipi sensör, K tipi ölçüm girişi ve K tipiyle uyumlu bağlantı kablosu aynı devrede kullanılmalıdır. J, T, N veya başka bir termokupl tipinin kablosu fiziksel olarak bağlanabilse bile K tipi devrenin termoelektrik karakteristiğini doğru biçimde devam ettirmez. Polaritenin ters bağlanması da sıcaklık değişiminin yanlış yönde veya hatalı okunmasına neden olabilir.
K tipi termokupl, ölçüm ucunda birleştirilen iki farklı nikel esaslı alaşımın sıcak ve referans bağlantı noktaları arasındaki sıcaklık farkına bağlı olarak gerilim üretmesiyle çalışır. Bu gerilim milivolt seviyesindedir. Ölçüm cihazı, gelen gerilimi K tipi termokuplun tanımlanmış gerilim-sıcaklık karakteristiğine göre sıcaklık değerine dönüştürür ve cihaz terminalindeki sıcaklığı soğuk uç kompanzasyonu ile dikkate alır.
Termokupl devresinde yalnızca elektriksel iletkenlik yeterli değildir. Kullanılan iletken çiftinin termoelektrik davranışı, polaritesi ve bağlantı noktalarının sıcaklık dağılımı ölçüm sonucunu etkiler. K tipi sensöre uygun olmayan bir kablo veya gelişigüzel oluşturulan metal geçişleri, bağlantı noktalarında istenmeyen termoelektrik etkiler oluşturabilir. Bu nedenle kablo, konnektör ve terminal bağlantılarının tamamı K tipi devreyle uyumlu kurulmalıdır.
| Kablo sınıfı | Temel özellik | Kullanım yaklaşımı | Kontrol edilmesi gereken |
|---|---|---|---|
| Termoeleman sınıfı | K tipi termokuplun termoelektrik iletken çiftini kullanır. | Ölçüm ucu oluşturma, sensör üretimi veya teknik olarak uygun doğrudan bağlantılar. | Tel çapı, tolerans sınıfı, homojenlik, izolasyon ve kullanım ortamı. |
| KX uzatma kablosu | K tipi devreyi uyumlu nominal termoelektrik alaşımlarla devam ettirir. | Sensör ile cihaz arasındaki hattın tanımlanmış kablo sıcaklık bölgesinde uzatılması. | KX işareti, tolerans sınıfı, renk standardı, izin verilen ortam sıcaklığı ve polarite. |
| K tipi kompanzasyon kablosu | Belirli sıcaklık aralığında K tipi devreye benzer termoelektrik davranış sağlayan alternatif alaşımlar kullanabilir. | Uygun endüstriyel saha ve pano bağlantıları; özellikle uzun metrajlı tesisatlar. | Üretici sınıf kodu, standart, alaşım çifti, kablo ortam sıcaklığı ve cihaz tarafı bağlantısı. |
Piyasada “K tipi termokupl kablosu”, “K tipi uzatma kablosu” ve “K tipi kompanzasyon kablosu” ifadeleri zaman zaman birbirinin yerine kullanılabilir. Teknik seçimde ürün başlığı tek başına yeterli değildir. KX veya kompanzasyon sınıfı, iletken alaşımı, tolerans, izolasyon ve kullanım bölgesi ürün teknik dokümanından doğrulanmalıdır. Kablonun sensörün ölçebildiği sıcaklığın tamamında kullanılabileceği varsayılmamalıdır; sensör ölçüm aralığı ile kablonun çevre sıcaklığı sınırı farklı kavramlardır.
| Yapı | Öne çıkan özellik | Değerlendirilebilecek kullanım | Seçim notu |
|---|---|---|---|
| PTFE/PFA izoleli mono kablo | Kompakt çap, elektriksel yalıtım ve kimyasal/nem dayanımı beklentisi. | Sensör üretimi, laboratuvar, pano ve sabit makine bağlantıları. | “Teflon” ifadesinin gerçek polimer türü ve ANSI/JIS renk standardı doğrulanmalıdır. |
| Cam elyaf izoleli kablo | Sıcaklık etkisinin bulunduğu sabit bağlantılara uygun örgülü izolasyon yapısı. | Fırın yakınları, ısıl işlem ekipmanları ve sıcak makine bölgeleri. | Nem, sıvı ve sürekli sürtünme şartları ayrıca değerlendirilmelidir. |
| Silikon + cam elyaf kablo | Esneklik ile sıcaklık dayanımı beklentisini birlikte karşılamaya yönelik çok katmanlı yapı. | Makine, fırın, proses hattı ve saha bağlantıları. | Yağ, kesilme, sürtünme ve sürekli hareket uygunluğu teknik föyden kontrol edilmelidir. |
| Poliimid izoleli ince kablo | Düşük dış çap ve kompakt montaj alanlarına uygun ince izolasyon. | Dar sensör gövdeleri, küçük kanallar ve kompakt teknik uygulamalar. | Keskin kenar, bükülme yarıçapı ve mekanik koruma ihtiyacı dikkate alınmalıdır. |
| Mika + cam elyaf sıcak bölge kablosu | Radyant ısı ve yüksek çevre sıcaklığı etkisinin bulunduğu sabit güzergâhlara yönelik katmanlı izolasyon. | Fırın çevresi, sıcak proses ekipmanı ve ısıya yakın saha geçişleri. | Kesin sıcaklık sınırı ürünün bütün konstrüksiyonuna göre belirlenmelidir. |
| PVC kompanzasyon kablosu | Sıcak bölgenin dışında kalan tesisatlarda ekonomik ve kolay uygulanabilir dış yapı. | Pano, makine içi ve kontrollü ortam saha bağlantıları. | Kompanzasyon alaşımı, kablo sınıfı ve PVC'nin ortam sıcaklığı sınırı birlikte doğrulanmalıdır. |
| Metal örgü ekranlı ve drenaj telli kablo | Elektromanyetik girişime karşı yardımcı ekranlama ve ekran sonlandırmasını kolaylaştıran drenaj teli. | İnverter, motor, kontaktör veya güçlü elektrik alanlarının bulunduğu endüstriyel tesisler. | Ekranın kapsama oranı, elektriksel sürekliliği ve topraklama yöntemi kontrol edilmelidir. |

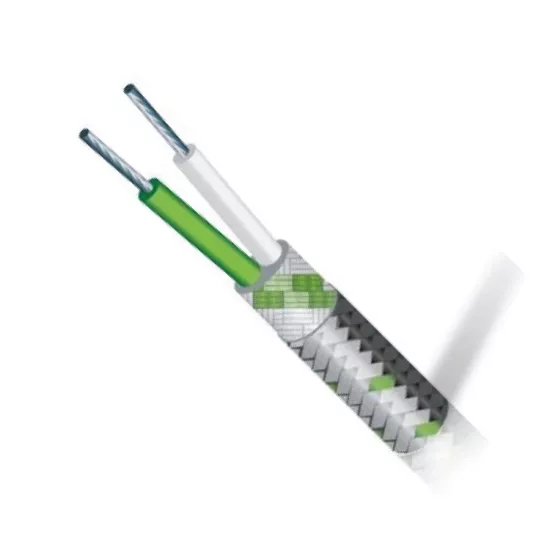

| Çelik örgü blendajlı kablo | Sürtünme ve yüzeysel mekanik etkilere karşı yardımcı dış koruma. | Makine gövdesi, pano geçişi, kablo kanalı ve saha güzergâhları. | Çelik örgü otomatik olarak elektriksel ekran veya sıvı geçirmez kılıf kabul edilmemelidir. |
Mono/solid yapıda pozitif ve negatif kutupların her biri tek parça iletkenden oluşur. İnce sensör üretimi, sabit bağlantı, laboratuvar uygulaması ve kompakt terminal yapılarında tercih edilebilir. Tek parça iletken, ölçü ve bağlantı açısından düzenli bir yapı sağlar; ancak tekrarlı bükülme, titreşim ve sürekli hareket bulunan uygulamalarda yorulma riski değerlendirilmelidir.
Çok telli yapıda her kutup, birden fazla ince telin bükülmesiyle oluşturulur. Montaj sırasında daha kolay şekillendirme ve esneklik sağlayabilir. Bununla birlikte “çok telli” olması, kablonun otomatik olarak robotik kablo zincirinde veya sürekli hareket altında kullanılabileceği anlamına gelmez. Dinamik hareket uygulamalarında üreticinin bükülme yarıçapı, çevrim ömrü ve hareket sınıfı aranmalıdır.

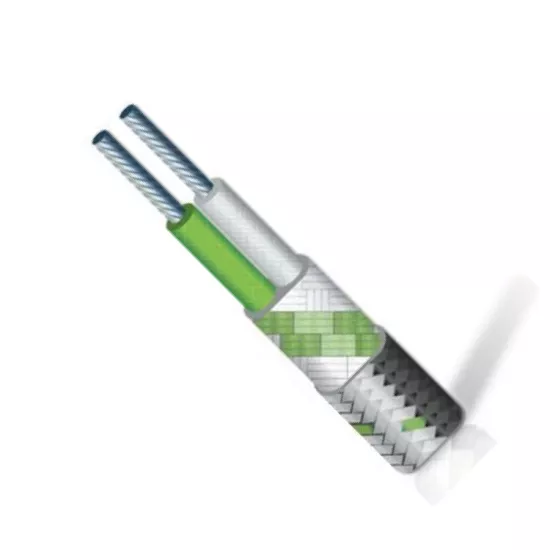

K tipi kablolarda ürün yapısına göre ultra ince iletkenlerden daha büyük saha kesitlerine kadar farklı seçenekler bulunabilir. Kategori gamında 0,10 mm seviyesindeki ince tel yapıları, 0,22 mm², 0,30 mm², 0,50 mm², 0,75 mm² ve 1,50 mm² gibi farklı nominal ölçüler ile 24 AWG gibi Amerikan tel ölçüsüyle belirtilen ürünler görülebilir. Ürün adında geçen mm, mm² ve AWG ifadeleri aynı ölçüm yöntemi değildir; doğrudan birbirine eşit kabul edilmemelidir.
Kesit arttıkça iletken direnci azalabilir ve mekanik sağlamlık artabilir; fakat kablo dış çapı, sertliği, minimum bükülme alanı ve terminal uyumu da değişir. Termokupl hat direnci, PT100'deki gibi doğrudan sensör direncine eklenerek aynı türde hata oluşturmaz. Yine de uzun hatlarda toplam devre direnci, elektriksel gürültü, izolasyon kaçağı, ek noktaları ve cihaz girişinin izin verdiği sınırlar dikkate alınmalıdır.
K tipi termokupl kablolarının damar ve dış kılıf renkleri kullanılan standarda göre değişebilir. Örneğin ANSI sisteminde K tipi uzatma kablosunda sarı ve kırmızı renkler yaygınken, IEC sisteminde farklı bir renk düzeni kullanılır; JIS işaretlemesi de ayrıca farklı olabilir. Bu nedenle yalnızca kablonun rengine bakarak pozitif ve negatif damar kararı verilmemelidir.
Montaj öncesinde ürün başlığı, ambalaj etiketi, üretici kodu, teknik föy ve damar işaretleri birlikte kontrol edilmelidir. Eski tesislerde daha önce kullanılan renk standardı ile yeni kablonun standardı aynı olmayabilir. Özellikle ANSI ve JIS seçenekleri bulunan ürünlerde standardın sipariş aşamasında açıkça belirtilmesi bağlantı hatası riskini azaltır.
Elektriksel ekran; inverter, servo sürücü, motor, kontaktör ve güç kablolarının oluşturduğu elektromanyetik girişimin düşük seviyeli termokupl sinyaline etkisini azaltmaya yardımcı olur. Drenaj teli, ekranın terminal veya topraklama noktasına düzenli biçimde bağlanmasını kolaylaştırabilir. Ekranın hangi uçtan ve nasıl bağlanacağı, tesisin topraklama mimarisi ile cihaz üreticisinin talimatına göre belirlenmelidir.
Çelik örgünün temel görevi kablo gövdesine yardımcı mekanik koruma sağlamaktır. Sürtünme, yüzey teması ve hafif mekanik etkiler bulunan güzergâhlarda avantaj sağlayabilir. Ancak çelik örgü tek başına yüksek kapsamalı elektriksel ekran, ağır zırh, kimyasal bariyer veya sıvı geçirmez dış kılıf anlamına gelmez. Hem elektriksel girişim hem mekanik koruma bulunan uygulamalarda ürün konstrüksiyonunun iki ihtiyacı da gerçekten karşılayıp karşılamadığı teknik föyden doğrulanmalıdır.
K tipi termokupl kablosu fiyatı; kablonun termoeleman, uzatma veya kompanzasyon sınıfına, iletken kesitine, mono/çok telli yapısına, izolasyon katmanlarına, ekran veya çelik örgüye, satış uzunluğuna ve üretici standardına göre değişebilir. Hızlı ve doğru ürün seçimi için şu bilgilerin iletilmesi yeterlidir:
Seçim desteği: Kablonun üzerindeki yazıyı, damar renklerini, mevcut sensör tipini, yaklaşık metrajı ve kullanım ortamını paylaşmanız doğru sınıf, izolasyon ve kesitin belirlenmesini kolaylaştırır. Renk bilgisi tek başına kesin tanımlama için yeterli değildir.
Diğer termokupl ve RTD bağlantı seçenekleri için tüm kabloları; bağlantı ekipmanları için termokupl konnektörlerini inceleyebilirsiniz.
Bu kategori açıklaması seçim yaklaşımını açıklar; tek başına ürün teknik föyünün yerine geçmez. Kablonun kesin termoelektrik sınıfı, toleransı, iletken alaşımı, damar direnci, izolasyon malzemesi, dış çapı, minimum bükülme yarıçapı, ekran veya örgü yapısı, kablo ortam sıcaklığı ve kimyasal/mekanik dayanımı ilgili ürün dokümanından doğrulanmalıdır.
Montaj sırasında K tipi sensör, kablo, konnektör ve ölçüm cihazı aynı devre mantığıyla ele alınmalı; polarite, ek noktaları, topraklama, ekran sonlandırması, güzergâh ve cihaz giriş ayarı birlikte kontrol edilmelidir. Kritik proseslerde devre, devreye alma öncesinde uygun referans veya kalibrasyon yöntemiyle doğrulanmalıdır.
