K tipi termokupl kullanım alanları, modern sanayinin en zorlu ve yüksek sıcaklık gerektiren proseslerinde mühendislerin en çok araştırdığı teknik konuların başında gelir. Ağır sanayiden petrokimya tesislerine kadar geniş bir yelpazede kullanılan bu sıcaklık sensörleri, üretim süreçlerinin kalbinde yer alır.
Bir endüstriyel fırının, döküm potasının veya egzoz sisteminin anlık sıcaklık verisi güvenilir biçimde otomasyon panosuna aktarılmalıdır. Hatalı ölçüm; hammadde kaybı, iş güvenliği riski ve üretim duruşu gibi ciddi sonuçlara yol açabilir.
Sektörde NiCr-Ni (Nikel-Krom / Nikel-Alüminyum) olarak bilinen K tipi termokupllar, dayanıklılıkları ve geniş ölçüm kapasiteleri sayesinde otomasyon sistemlerinde en yaygın kullanılan sıcaklık ölçüm elemanlarından biridir.
Bir endüstriyel sıcaklık sensörünün kalitesini ve prosese uygunluğunu belirleyen temel unsurlardan biri, içerisindeki metal alaşımların kimyasal karakteridir. K tipi termokupllar, pozitif bacağı Chromel, negatif bacağı ise Alumel olan iki farklı telin bir uçta birleştirilmesiyle üretilir.
Pozitif bacak genellikle nikel-krom, negatif bacak ise nikel-alüminyum esaslı alaşımdan oluşur. Bu yapı, K tipi termokupllara yüksek sıcaklık dayanımı ve endüstriyel şartlarda kararlı ölçüm kabiliyeti sağlar.
Termokupl teknolojisinin temel çalışma prensibi Seebeck Etkisi ile açıklanır. Farklı atomik yapıya sahip iki metal alaşımı, sıcak nokta adı verilen uçta birleştirilip ısıya maruz kaldığında, metaller arasında elektron hareketi oluşur.
Bu hareket, soğuk nokta olarak adlandırılan ve kontrol cihazına bağlanan uçlarda milivolt seviyesinde elektromotor kuvvet üretir. Kontrol panelindeki PID cihazı veya PLC ünitesi bu milivolt değerini okuyarak sıcaklık bilgisini dijital değere dönüştürür.
K tipi termokuplların önemli avantajlarından biri, alaşımındaki yüksek nikel oranıdır. Nikel, paslanma ve korozyona karşı dirençli bir malzemedir.
Özellikle yüksek sıcaklıklarda oksitleyici ve nötr atmosferlerde K tipi sensörler kararlı performans sunar. Ancak sülfürlü, karbonlayıcı veya oksijensiz bazı agresif ortamlarda özel koruyucu kılıf kullanılmalıdır.
Endüstriyel tesislerde sıcaklık sensörü seçilirken en pahalı ürün değil, prosesin kimyası ve çalışma şartlarıyla uyumlu ürün tercih edilmelidir. Geniş sıcaklık ölçüm aralığı ve zorlu fiziksel koşullara karşı dayanımı, K tipi termokuplları birçok ağır sanayi uygulamasında öne çıkarır.
Demir-çelik haddehanelerinde, alüminyum ergitme ocaklarında ve metal tavlama fırınlarında ortam sıcaklıkları yüksek seviyelere ulaşır. Bu tip uygulamalarda PT100 veya J tipi sensörler çoğu zaman yeterli değildir.
Metalürji sektöründe fırın bölgelerinin homojen ısınması, ürünün kristal yapısı ve mekanik özellikleri açısından kritik öneme sahiptir. Bu nedenle fırın duvarlarına entegre edilen K tipi sensörler, metalin hedef sıcaklıkta tavlanmasına yardımcı olur.
Çimento döner fırınları ve seramik pişirme fırınları; yüksek ısı, yoğun toz, kurum ve korozif gazların bulunduğu zorlu ortamlardır. Bu proseslerde sıcaklık dalgalanmaları nihai ürünün çatlamasına veya yapısal zayıflığına yol açabilir.
Ağır dış ortam şartlarından korunmak için sağlam gövdeye sahip Kafalı Tip Termokupl modelleri tercih edilir. Bu sensörler fırın bacalarında, ön ısıtma kulelerinde ve soğutma ünitelerinde güvenle kullanılabilir.
Doğalgaz çevrim santralleri, buhar türbinleri ve jeneratör egzoz çıkışları sürekli yüksek sıcaklık ve basınç altında çalışır. Egzoz gazı sıcaklığı, yanma verimliliği ve sistem güvenliği açısından önemli bir göstergedir.
Türbin gövdelerine veya egzoz hatlarına monte edilen K tipi termokupllar, anlık termal değişimleri izleyerek ekipmanın güvenli parametreler içinde çalışmasına katkı sağlar.
Petrol rafinasyonu, polimer prosesleri ve sentetik kimyasal üretiminde reaktör sıcaklığının kritik eşiklerde tutulması gerekir. Bu alanlarda patlayıcı gaz veya korozif akışkan riski bulunabilir.
K tipi termokupllar, uygun paslanmaz çelik veya Inconel kılıflar içerisine yerleştirilerek kolonlarda, distilasyon ünitelerinde, reaktörlerde ve boru hatlarında sıcaklık ölçümü için kullanılabilir.
Makinenin fiziksel yapısı, boru çapı, fırın duvarı kalınlığı ve bağlantı standardı sensörün montaj tipini doğrudan etkiler. Bu nedenle K tipi termokupl seçimi yapılırken yalnızca sensör tipi değil, mekanik bağlantı yapısı da birlikte değerlendirilmelidir.
Proses dış ortamdaysa, neme, suya ve fiziksel darbelere maruz kalıyorsa alüminyum döküm koruma kafasına sahip modeller tercih edilir. Bu kafalar, klemens bloğunu ve kablo bağlantılarını dış etkenlerden korur.
Fırın ve kazan uygulamalarında en çok tercih edilen K (NiCr-Ni) Tipi kafalı termokupllar, uzun dalma boylarıyla prosesin merkezine yakın sıcaklık verisi alınmasını sağlar.
Üretimi tamamen durdurmadan iç sensörün değiştirilebilmesi gereken kritik proseslerde İnset Termokupl sistemleri kullanılır. İnset yapılarda dış koruyucu kılıf proseste sabit kalırken, iç ölçüm elemanı değiştirilebilir.

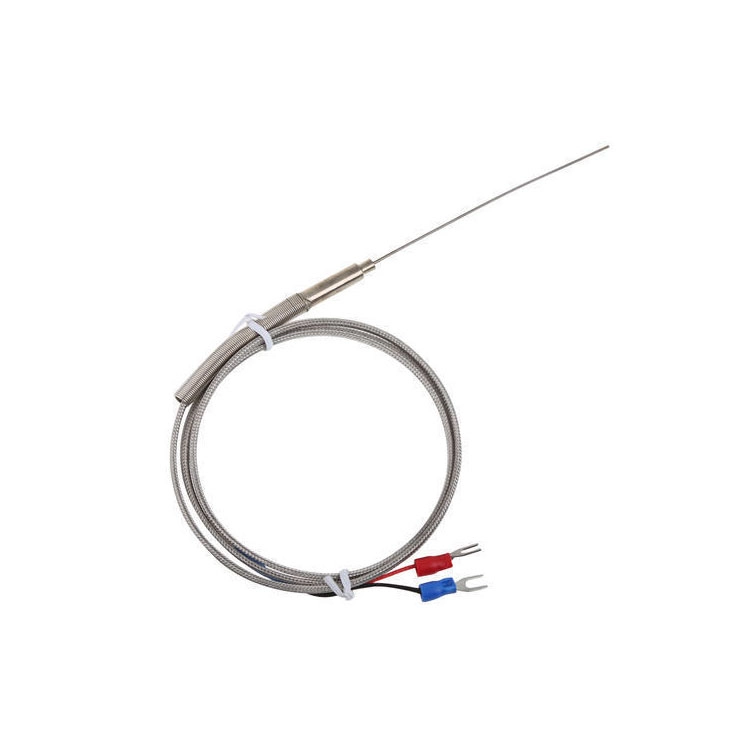

Pres makineleri, plastik ekstrüderleri, sıcak yolluk sistemleri ve paketleme makineleri gibi dar alanlarda kafalı tipler yerine daha pratik montajlı modeller tercih edilir.
Sipariş aşamasında yalnızca “K tipi termokupl” demek teknik olarak yeterli değildir. Uzun ömürlü ve doğru ölçüm yapacak bir sistem için aşağıdaki parametreler netleştirilmelidir.
Sensörün çalışacağı ortam oksitleyici, indirgeyici, vakumlu, sülfürlü veya agresif gazlı olabilir. K tipi termokupllar oksitleyici ortamlarda iyi performans gösterirken, yüksek sülfür içeren veya karbonlama yapılan atmosferlerde doğrudan maruziyete karşı korunmalıdır.
Bu tip ortamlarda sensör mutlaka uygun koruyucu kılıf veya thermowell içinde kullanılmalıdır.

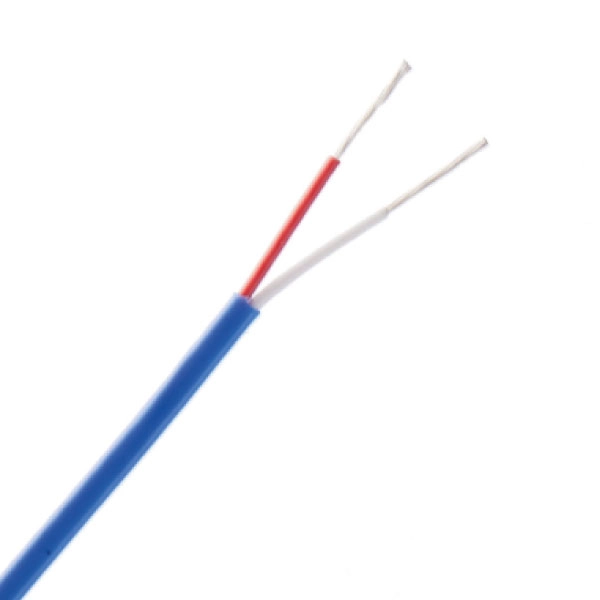

Termokupl sistemlerinde standart bakır elektrik kablosu kullanmak ciddi ölçüm hatalarına neden olabilir. Termokupl milivolt seviyesinde sinyal ürettiği için, sensör ile kontrol panosu arasında doğru kompanzasyon kablosu kullanılmalıdır.
K tipi termokupllarda, sensör tipiyle uyumlu NiCr-Ni kompanzasyon kablosu tercih edilmelidir. Tesis altyapısı için Termokupl ve PT100 Kablolar seçenekleri değerlendirilebilir.
Sensörün ölçüm ucu yüksek sıcaklıkta çalışabilir; ancak kablo geçiş noktası ve bağlantı kafasının bulunduğu ortam da ayrıca değerlendirilmelidir. Kablo dış izolasyonu ortam sıcaklığına uygun seçilmelidir.
Fırın kapağı, motor bloğu veya radyasyon ısısının yüksek olduğu bölgelerde PVC veya silikon kablolar zarar görebilir. Bu tip güzergâhlarda cam elyaf, teflon izoleli veya çelik örgü zırhlı kablolar tercih edilmelidir.
Endüstriyel termokupllar üretim toleranslarına göre farklı sınıflarda sunulur. Sınıf 1 termokupllar daha dar sapma payıyla ölçüm yaparken, Sınıf 2 termokupllar standart uygulamalarda maliyet avantajı sağlar.
Havacılık, kritik ısıl işlem veya hassas proseslerde Sınıf 1 tercih edilebilir. Standart fırın ve genel endüstriyel uygulamalarda ise Sınıf 2 çoğu zaman yeterli olabilir.
Standart katalog ürünleri, özel üretim yapan fabrikaların tüm ihtiyaçlarını karşılamayabilir. Özellikle OEM makine imalatçıları ve büyük sanayi tesisleri için makinenin tasarımına tam uyum sağlayan sensörler gerekir.
Prosesin çalışma basıncı, kimyasal ortamı, titreşim seviyesi, dalma boyu, diş yapısı ve koruyucu kılıf özellikleri proje bazlı değerlendirilmelidir. Bu yaklaşım, sensör ömrünü artırır ve plansız üretim duruşlarını azaltmaya yardımcı olur.
Modern otomasyon mimarisinin temelinde sahadan alınan gerçek zamanlı ve doğru veri bulunur. Yanlış okuyan, sık kalibrasyon kaybı yaşayan veya agresif fabrika koşullarında kırılan bir sıcaklık sensörü, tüm kontrol sisteminin güvenilirliğini düşürür.
K tipi termokupl kullanım alanları ve sunduğu mühendislik avantajları, bu sensörleri zorlu proseslerde güvenilir bir ölçüm çözümü haline getirir. Yüksek sıcaklık dayanımı, hızlı tepki süresi ve uygun koruyucu kılıf seçenekleriyle K tipi termokupllar birçok ağır sanayi uygulamasında tercih edilir.
Petrokimya reaktörlerinden demir-çelik haddehanelerine kadar farklı proseslerde doğru seçilmiş bir K tipi termokupl sistemi, enerji tüketimini izlemeye, ürün kalitesini standartlaştırmaya ve bakım planlamasını daha güvenilir hale getirmeye yardımcı olur.
K tipi termokupllar, uygun yapı ve kılıf seçimiyle düşük sıcaklıklardan yüksek sıcaklıklı endüstriyel fırın uygulamalarına kadar geniş bir sıcaklık aralığında kullanılabilir. Nihai çalışma sınırı; tel çapı, kılıf malzemesi, ortam atmosferi ve proses koşullarına bağlıdır.
Seçim, prosesin sıcaklık limiti ve atmosferine göre yapılmalıdır. Orta sıcaklık ve belirli makine uygulamalarında J tipi yeterli olabilir. Daha yüksek sıcaklık, oksitleyici atmosfer, baca gazı veya egzoz ölçümü gibi uygulamalarda ise K tipi termokupl daha uygun bir seçenektir.
Sensör ömrü proses sıcaklığına, atmosfer yapısına, titreşim seviyesine, kılıf malzemesine ve montaj kalitesine bağlıdır. Sülfür içeren agresif gazlar, karbonlama atmosferleri veya yüksek mekanik zorlanma sensör ömrünü azaltabilir.
Bu tür ortamlarda seramik, Inconel veya uygun thermowell koruması kullanmak sensör ömrünü artırır.
Standart bakır kablo kullanımı ölçüm hatalarına ve dengesiz sıcaklık okumalarına neden olabilir. K tipi termokupl ile kontrol panosu arasında sensör tipine uygun kompanzasyon kablosu kullanılmalıdır.
Evet. Sistemde daha önce PT100, J tipi veya farklı bir giriş tipi kullanıldıysa, K tipi termokupla geçişte kontrol cihazının giriş tipi “K Type” veya “NiCr-Ni” olarak ayarlanmalıdır. Aksi halde cihaz yanlış eğri üzerinden okuma yapar ve proses sıcaklığı hatalı kontrol edilebilir.
