ThermoKoTec Quartz Koruyucu Kılıf

Quartz Koruyucu Kılıf

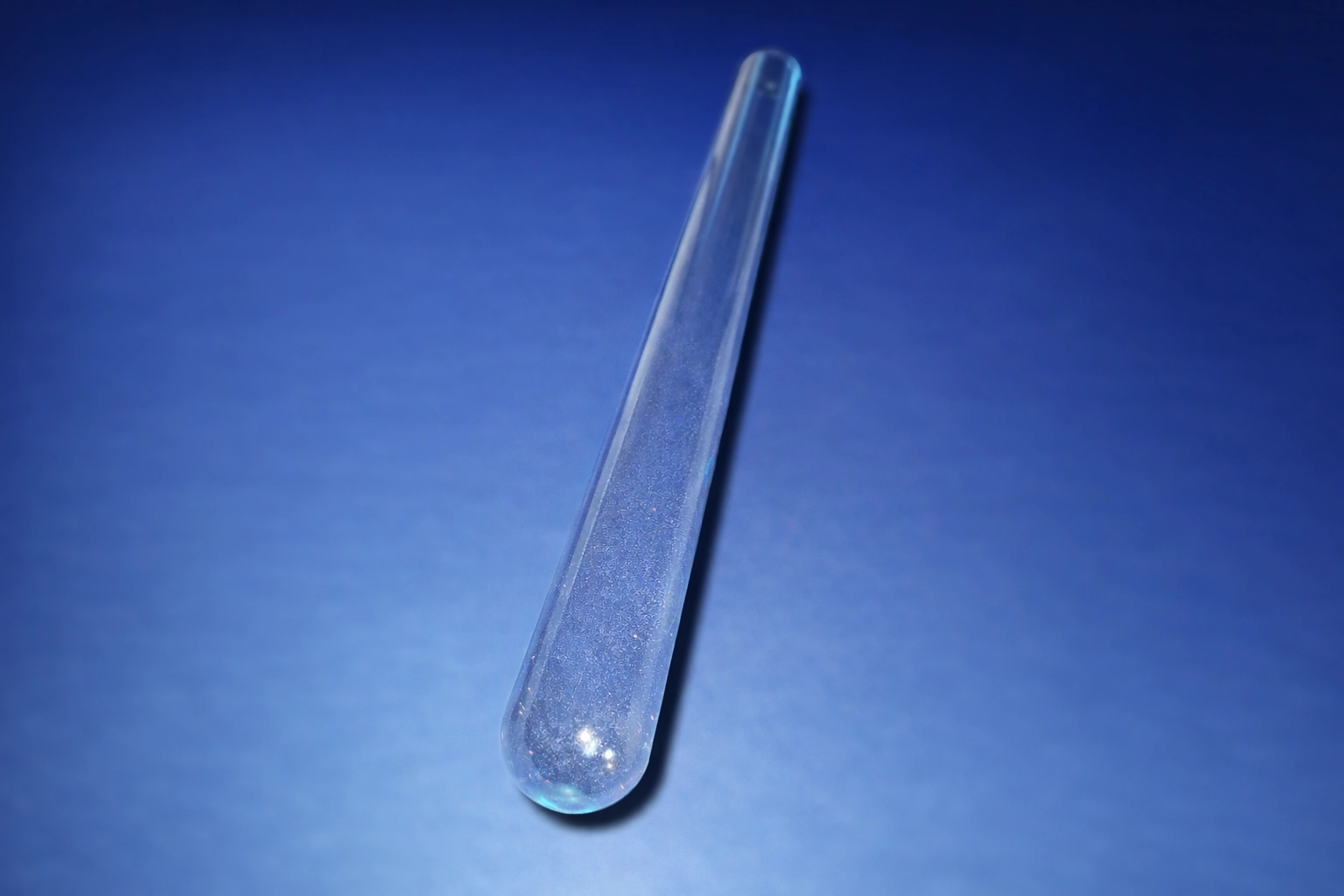

Quartz (kuvars cam) koruyucu kılıf, termokupl probunu proses ortamından izole etmek, kimyasal etkiyi azaltmak ve probun servis ömrünü uzatmak amacıyla kullanılan elektriksel olarak yalıtkan ve yüksek saflıkta bir koruma elemanıdır. Özellikle temiz/reaktif ortamlarda, metal kılıfların istenmediği uygulamalarda tercih edilir.

Öne Çıkan Özellikler

• Yüksek saflık & kimyasal stabilite: Birçok kimyasal ortama karşı iyi dayanım sağlar (uygulamaya bağlı).
• Elektriksel yalıtkan: Termokupl elemanını elektriksel olarak izole eder.
• Düşük termal genleşme: Boyutsal stabiliteyi destekler, ölçüm güvenilirliğini artırır.
• Isıl dayanım: Yüksek sıcaklık proseslerine uygun bir malzeme yapısı sunar (limitler uygulamaya bağlıdır).
• Hızlı değişim: Prob değişimlerinde kılıfı koruyucu “sleeve” olarak kullanmaya uygundur.

Kullanım Alanları

• Cam ve seramik prosesleri
• Laboratuvar / kalibrasyon düzenekleri
• Temiz atmosfer fırın uygulamaları
• Kimyasal buhar/reaktif atmosfer gözlemleri (uygunluk kontrolü ile)
• Ölçüm noktasında metal kontaminasyonunun istenmediği prosesler

Teknik Notlar (Önemli)

• Termal şok riski: Hızlı ısı değişimleri (ani daldırma/çekme) çatlak/kırılma riskini artırabilir.
• Devitrifikasyon: Yüksek sıcaklıklarda ve/veya yüzey kontaminasyonunda (alkali vb.) yüzeyde matlaşma/bozulma görülebilir; bu durum kırılganlığı artırabilir.
• HF uyarısı: Hidroflorik asit (HF) ve florür içeren ortamlarda kuvars cam uygun değildir.
• Mekanik dayanım: Kuvars cam kırılgan bir malzemedir; titreşim/darbe/aşınma yoğun uygulamalarda metal veya seramik thermowell alternatifleri değerlendirilmelidir.

Boyut ve Uyum

Quartz kılıf seçimi yapılırken termokupl prob çapı (Ø), daldırma boyu ve proses koşulları (sıcaklık/kimyasal atmosfer/basınç) birlikte değerlendirilmelidir.

• İç çap (ID): Prob çapından belirli bir tolerans payı ile büyük seçilmelidir.
• Dış çap (OD): Mekanik dayanım ve montaj boşluğuna göre belirlenir.
• Uzunluk (L): Ölçüm noktasında yeterli daldırma derinliği sağlayacak şekilde seçilir.

Montaj ve Kullanım Önerileri

• Yavaş ısıtma/soğutma: Mümkünse kademeli sıcaklık geçişi uygulayın.
• Merkezleme: Probun kılıf içinde sürtünmeye zorlanmaması için merkezli montaj yapın.
• Temizlik: Yüzeyi kir/alkali kalıntılardan arındırın; kirli eldiven/yağlı temaslardan kaçının.
• Sıkma kuvveti: Aşırı sıkma/yan yük uygulamayın; kuvars cam yerel gerilmeye hassastır.

Alternatif Kılıf Malzemeleri (Kısa Karşılaştırma)

• Alümina (Al₂O₃): Yüksek sıcaklıkta iyi dayanım; bazı uygulamalarda daha yüksek mekanik güvenlik.
• SiC: Aşınma/şok dayanımı yüksek; agresif proseslerde tercih edilebilir.
• Metal (SS/Inconel): Mekanik olarak güçlü; ancak bazı kimyasal/temizlik şartlarında uygun olmayabilir.

Sipariş Bilgisi

• Ürün Kodu: QQ
• Opsiyonlar: Çap (ID/OD) ve uzunluk (L) seçenekleri uygulamaya göre belirlenir.
• Bilgi için: Prob çapı, proses sıcaklığı, atmosfer/kimyasal ortam ve istenen uzunluğu paylaşmanız yeterlidir.

Not: Maksimum çalışma sıcaklığı, basınç dayanımı ve kimyasal uygunluk; seçilen ölçü, yüzey koşulu ve proses şartlarına bağlı olarak değişir. Uygulamanıza göre en doğru seçimi yapmak için teknik ekibimizle paylaşım yapabilirsiniz.
