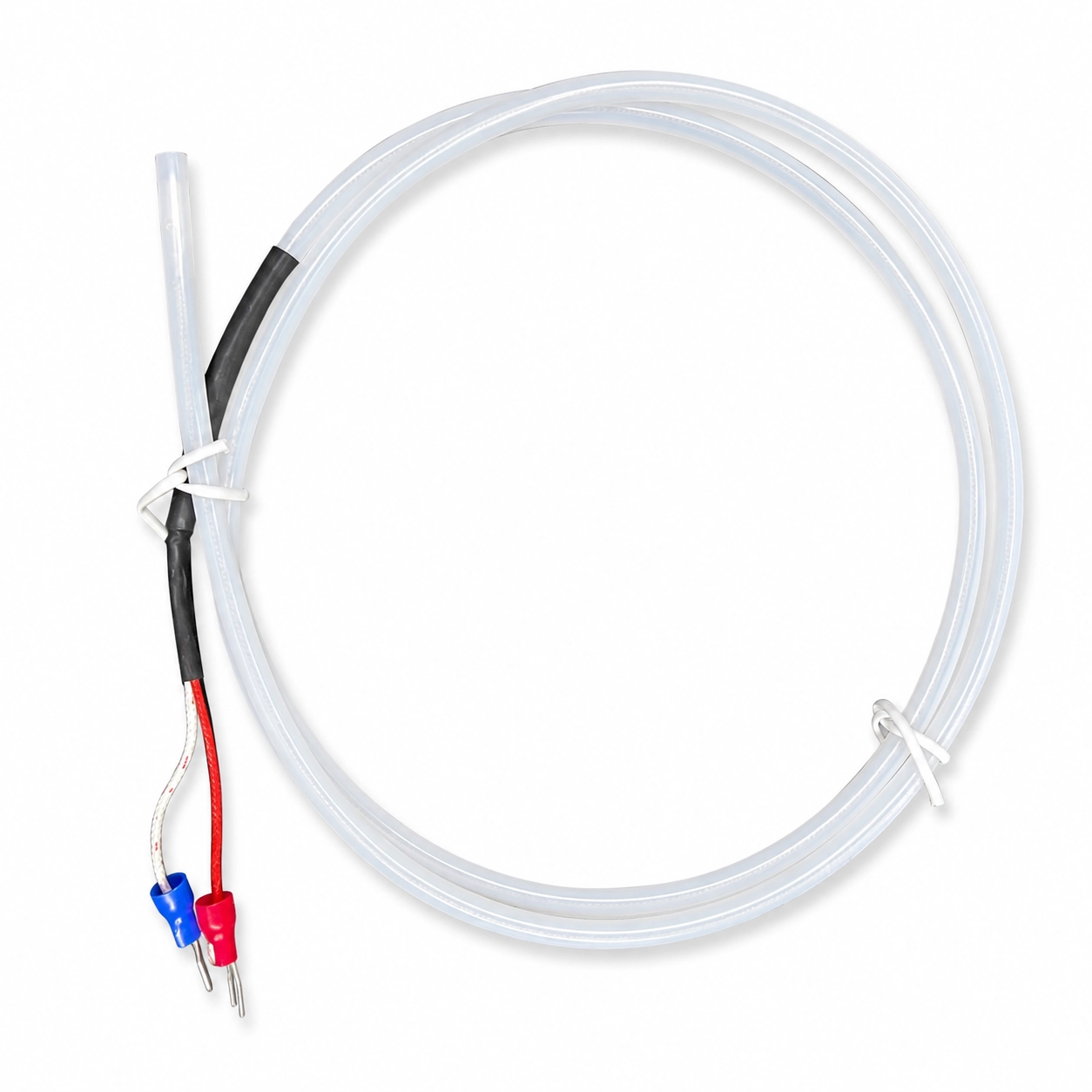

ThermoKoTec Teflon Korumalı K Tipi Termokupl 1 Metre Kablo

Teflon Korumalı K Tipi Termokupl – 1 Metre Kablolu

Teflon korumalı K tipi termokupl; ölçüm elemanı ile bağlantı kablosunun dış ortamdan korunması gereken sıcaklık ölçüm uygulamaları için üretilmiştir. Sensörün ölçüm bölümü ve bağlantı kablosu, dıştan devam eden PTFE Teflon koruma kılıfı içerisinde yer alır.

Üründe kullanılan K tipi termokupl ölçüm elemanı, sıcaklık değişimini termoelektrik gerilim sinyaline dönüştürür. Oluşan sinyal; K tipi termokupl girişine sahip sıcaklık kontrol cihazı, gösterge, termometre veya veri toplama sistemleri tarafından ölçülür.

Neden Tam Teflon Korumalıdır?

Standart termokupllarda ölçüm ucu çoğunlukla paslanmaz çelik metal kılıf içerisinde bulunur. Bu üründe ise sensörün ölçüm bölümü de Teflon kılıf içerisinde kalır. Böylece metal sensör yüzeyi, ölçüm ortamıyla doğrudan temas etmez.

• Kimyasal etkilere karşı koruma: PTFE yapı; birçok kimyasal maddeye, aside, baza ve aşındırıcı ortama karşı yüksek direnç gösterir.
• Elektriksel yalıtım: Metal ölçüm elemanının dış ortamla elektriksel temasını azaltmaya yardımcı olur.
• Metal temasını önleme: Ölçüm ortamında doğrudan metal prob kullanılmasının uygun olmadığı uygulamalara çözüm sağlar.
• Nem ve sıvı temasına karşı destekleyici koruma: Kablo ile ölçüm bölümü üzerindeki Teflon yapı, dış ortam etkilerine karşı korumayı artırır.
• Kolay temizlenebilir yüzey: PTFE’nin düşük yüzey tutunması, kir ve proses kalıntılarının yüzeye yapışmasını azaltmaya yardımcı olur.
• Bütünleşik dış yapı: Teflon koruma, kablodan ölçüm ucuna doğru devam ederek sensör ve kabloyu tek bir koruma yapısı altında toplar.

K Tipi Termokupl Ölçüm Yapısı

K tipi termokupl, endüstriyel sıcaklık ölçümünde yaygın olarak kullanılan NiCr-Ni esaslı termoelektrik sensör tiplerinden biridir. İki farklı metal iletkenin birleşim noktasında oluşan gerilim, sıcaklık değeriyle orantılı olarak değişir.

Sensörün doğru çalışması için bağlantının yalnızca K tipi termokupl girişine sahip bir ölçüm cihazına yapılması gerekir. PT100 girişine veya standart analog girişe doğrudan bağlanmamalıdır.

Teknik Özellikler

Kullanım Alanları

• Kimyasal sıvı ve proses ortamlarının sıcaklık ölçümü
• Tank, hazne ve kap içerisindeki sıcaklık takibi
• Elektriksel yalıtım gerektiren ölçüm noktaları
• Metal prob temasının uygun olmadığı uygulamalar
• Nemli ve aşındırıcı çalışma ortamları
• Laboratuvar ve deney düzenekleri
• Makine ve endüstriyel ekipman sıcaklık kontrolü
• Özel üretim sıcaklık ölçüm sistemleri

Bağlantı Bilgisi

K tipi termokupl bağlantısında kablo polaritesinin doğru olması gerekir. Terminaller, kullanılacak sıcaklık kontrol cihazının üzerindeki K tipi termokupl pozitif ve negatif girişlerine cihaz bağlantı şemasına göre bağlanmalıdır. Polaritenin ters bağlanması ölçüm değerinin hatalı görüntülenmesine neden olabilir.
