Kare Manifold Tipi J Termokupl Sensörü – 1 Metre Kablolu

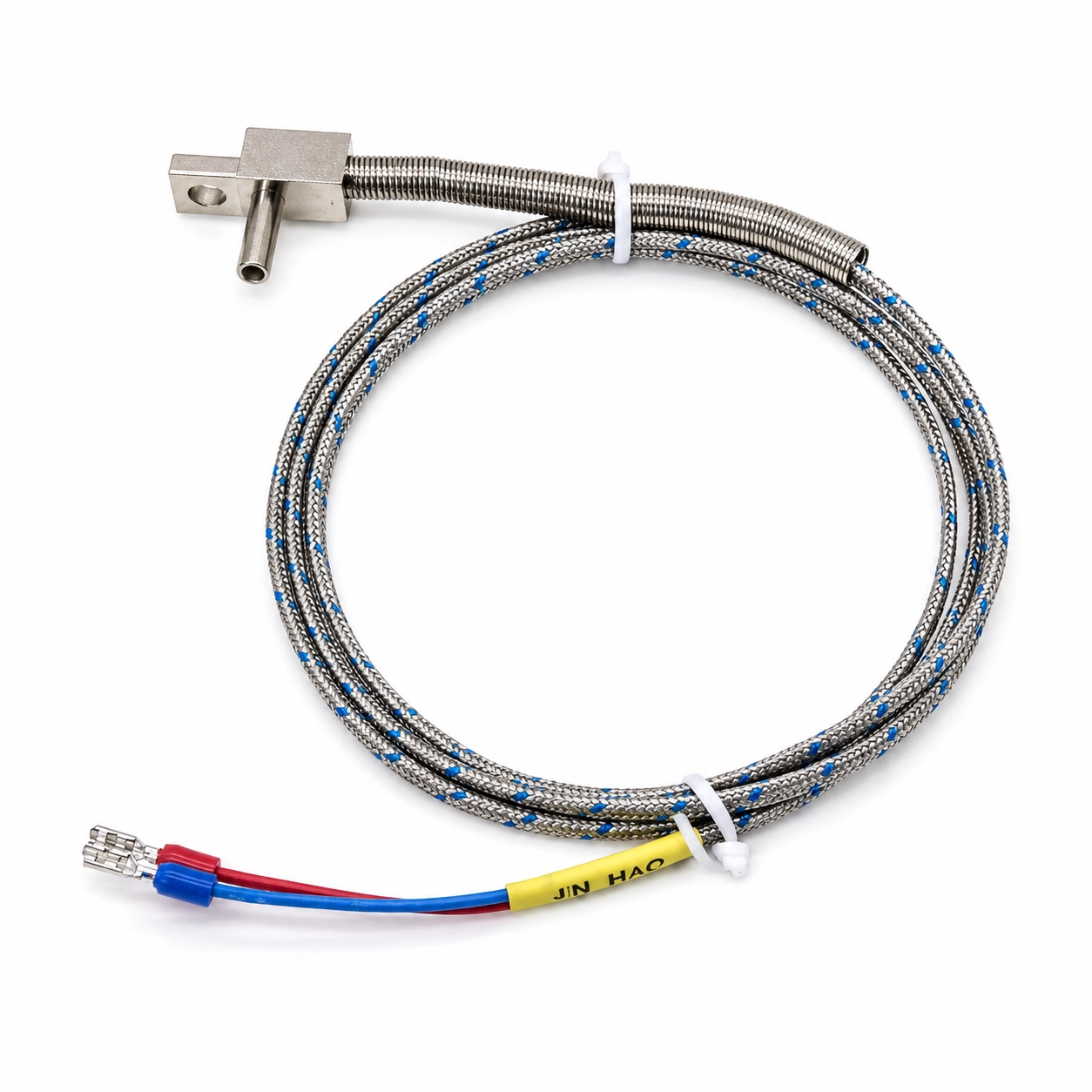

Kare manifold tipi J termokupl sensörü; özellikle sıcak yolluk manifoldları, kalıp dağıtım plakaları ve metal yüzeylerin sıcaklık ölçümü için geliştirilmiş, vidalı montaja uygun bir sıcaklık sensörüdür. Kare biçimli metal ölçüm bloğu, sensörün ölçüm yapılacak yüzeye sabit ve dengeli şekilde temas etmesine yardımcı olur.

Ürün, J tipi termokupl ölçüm elemanına ve 1 metre uzunluğunda paslanmaz çelik örgü korumalı bağlantı kablosuna sahiptir. Ölçüm bloğu ile kablo arasındaki esnek metal spiral bölüm, kablonun çıkış noktasında meydana gelebilecek bükülme ve mekanik zorlanmaları azaltır.

Kare Manifold Yapısının Avantajları

Klasik silindirik problardan farklı olarak bu sensör, düz yüzeye temas eden kare biçimli ölçüm bloğu kullanır. Bu tasarım, manifold ve kalıp plakası gibi metal yüzeylerde daha kararlı bir montaj ve yüzey sıcaklığı takibi sağlar.

• Geniş temas yüzeyi: Kare ölçüm bloğu, sıcaklığı ölçülecek metal yüzeyle düzenli temas kurulmasına yardımcı olur.
• Vidalı sabitleme: Montaj kulağındaki delik sayesinde sensör, manifold veya kalıp yüzeyine mekanik olarak sabitlenebilir.
• Ölçüm noktasında hareketi azaltır: Sabitlenen sensörün titreşim veya kablo hareketi nedeniyle yüzeyden ayrılma riski düşürülür.
• Esnek metal spiral koruma: Sensör çıkışındaki spiral bölüm, dar alanlarda yönlendirme kolaylığı sağlar ve kabloyu mekanik zorlanmalara karşı destekler.
• Çelik örgülü kablo: Paslanmaz çelik dış örgü; sürtünme, ezilme ve endüstriyel çalışma koşullarına karşı kablo dayanımını artırır.
• Kolay değiştirilebilir yapı: Sabitleme vidası sökülerek bakım veya sensör değişimi gerçekleştirilebilir.

J Tipi Termokupl Ölçüm Yapısı

J tipi termokupl, farklı iki metal iletkenin birleşim noktasında sıcaklığa bağlı olarak oluşan termoelektrik gerilim üzerinden ölçüm yapar. Sensör tarafından üretilen düşük seviyeli sinyal, J tipi termokupl girişine sahip sıcaklık kontrol cihazı, gösterge veya PLC modülü tarafından sıcaklık değerine dönüştürülür.

Sensör, K tipi termokupl veya PT100 girişine doğrudan bağlanmamalıdır. Kullanılacak cihazın giriş tipi mutlaka J tipi termokupl olarak seçilmelidir.

Kablo ve Mekanik Koruma

Ürünün bağlantı kablosunda bulunan paslanmaz çelik örgü, iç termokupl iletkenlerini dış mekanik etkilerden korumaya yardımcı olur. Bu yapı; kalıp çevresi, makine içi kablo kanalları ve hareketli parçaların yakınındaki uygulamalarda standart plastik izolasyonlu kablolara göre daha yüksek mekanik dayanım sağlar.

Sensör gövdesinden çıkan esnek metal spiral, kablonun keskin açıyla bükülmesini azaltır. Böylece özellikle sensör çıkış noktasında meydana gelebilecek iletken kırılması ve izolasyon hasarı riski düşürülür.

Teknik Özellikler

Kullanım Alanları

• Plastik enjeksiyon sıcak yolluk manifoldları
• Kalıp dağıtım plakaları
• Manifold ve metal blok sıcaklık ölçümü
• Ekstrüzyon ve plastik işleme makineleri
• Rezistansla ısıtılan metal yüzeyler
• Endüstriyel kalıp ve pres uygulamaları
• Makine ve ekipman yüzey sıcaklığı kontrolü
• J tipi termokupl girişli sıcaklık kontrol sistemleri

Montaj Bilgisi

Sensörün kare ölçüm bloğu, sıcaklığı ölçülecek metal yüzeye düz şekilde yerleştirilmelidir. Montaj kulağındaki delik üzerinden uygun vida kullanılarak sabitlenmelidir. Ölçüm bloğu ile yüzey arasında boşluk, çapak veya yoğun kir bulunması ölçüm tepkisini ve doğruluğunu olumsuz etkileyebilir.

Kablo, sensör çıkışından hemen sonra keskin biçimde kıvrılmamalıdır. Spiral bölüm doğal eğiminde bırakılmalı; kablo sıcak yüzeylere, hareketli mekanizmalara ve keskin metal kenarlara temas etmeyecek şekilde yönlendirilmelidir.

Elektrik Bağlantısı

J tipi termokupl bağlantısında polarite önemlidir. İki terminal, sıcaklık kontrol cihazının J tipi pozitif ve negatif termokupl girişlerine cihaz üreticisinin bağlantı şemasına göre bağlanmalıdır. Kablo renkleri farklı standartlarda değişebileceği için bağlantı yalnızca renge göre yapılmamalıdır.
