Kulaklı buton tipi J termokupl sensörü; manifold, kalıp, metal plaka, makine gövdesi ve benzeri düz yüzeylerin sıcaklığını ölçmek için tasarlanmış, vidalı montaja uygun bir yüzey sıcaklık sensörüdür. Dairesel buton biçimindeki ölçüm başlığı, sıcaklığı takip edilecek yüzeye doğrudan temas eder.

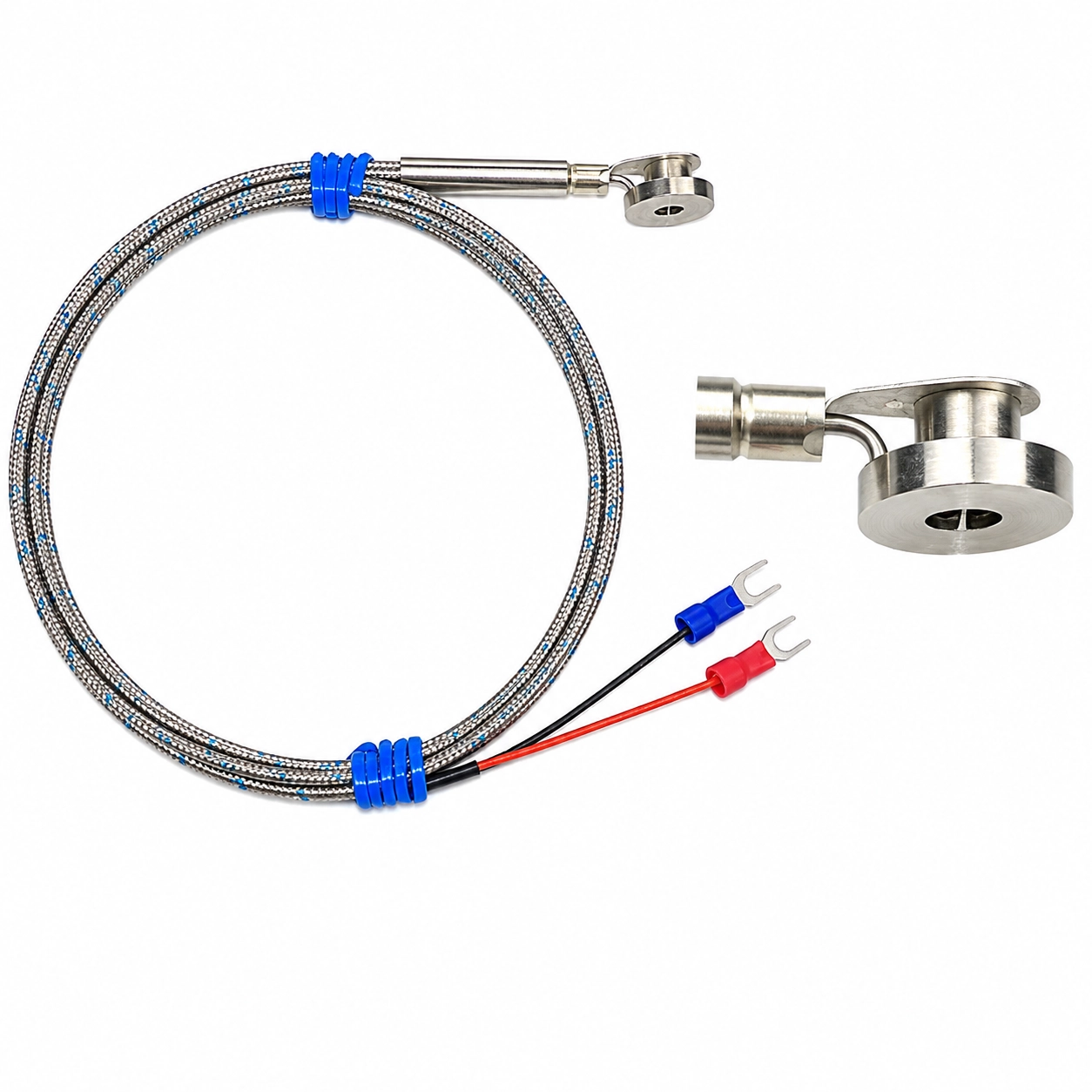

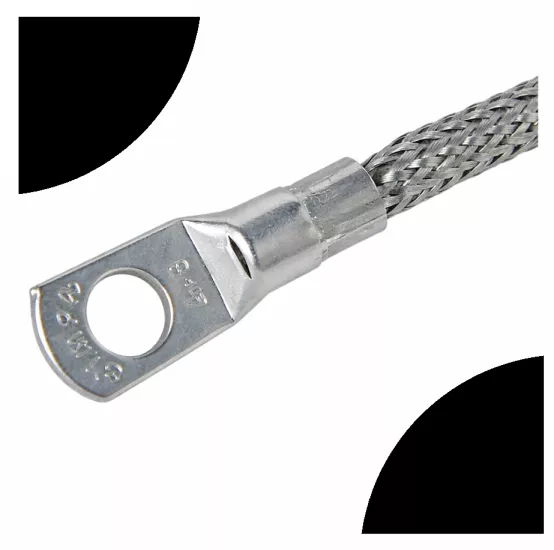

Sensörün montaj kulağında bulunan delik sayesinde ürün, ölçüm noktasına vida ile sabitlenebilir. Bu yapı; sensör başlığının yüzeyden ayrılmasını, titreşim nedeniyle hareket etmesini ve ölçüm noktasının değişmesini azaltmaya yardımcı olur.

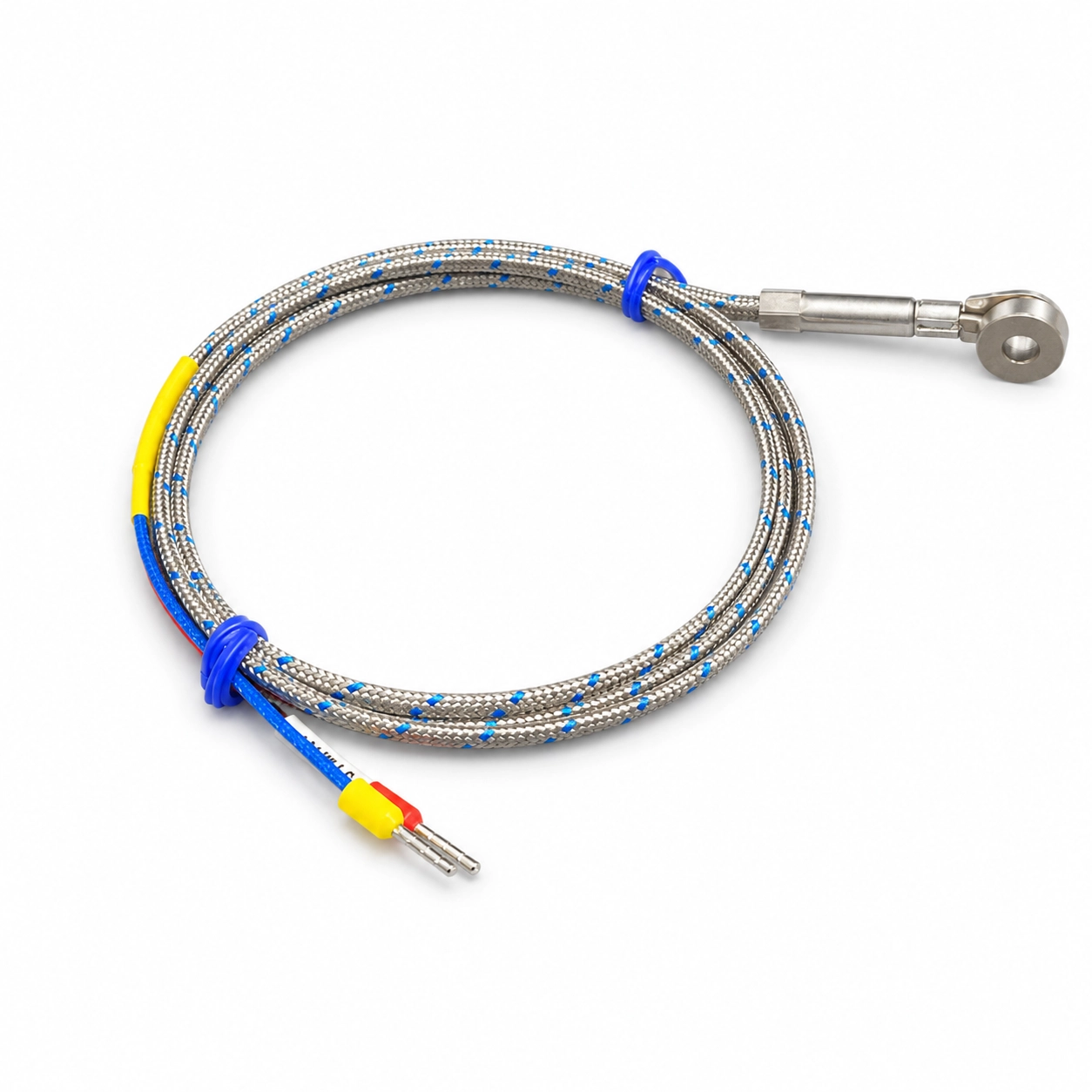

Ürün, J tipi termokupl ölçüm elemanı ve 1 metre uzunluğunda paslanmaz çelik örgü korumalı kablo ile sunulmaktadır. Sensör çıkışındaki metal bağlantı bölümü, kablonun ölçüm başlığına giriş noktasını mekanik zorlanmalara karşı destekler.
Sıcaklık algılama noktası, dairesel metal başlığın yüzeye temas eden alt bölümünde bulunur. Buton başlık metal yüzeye sabitlendiğinde, yüzey sıcaklığı sensör elemanına iletilir ve J tipi termokupl tarafından düşük seviyeli termoelektrik sinyale dönüştürülür.
Oluşan sinyal; J tipi termokupl girişine sahip sıcaklık kontrol cihazı, gösterge, termometre, veri kayıt cihazı veya uygun PLC giriş modülü tarafından sıcaklık değerine çevrilir.
Kablonun dışındaki paslanmaz çelik örgü; iç termokupl iletkenlerini sürtünme, ezilme, keskin kenarlar ve makine ortamındaki mekanik etkilerden korumaya yardımcı olur. Bu yapı, standart plastik dış kılıflı kablolara göre endüstriyel kullanım koşullarında daha güçlü bir mekanik koruma sağlar.
Çelik örgü esnek yapıdadır; ancak kablo keskin açılarla katlanmamalı, çekilmemeli ve hareketli makine parçalarının arasında bırakılmamalıdır. Kablonun bağlantı başlığına girdiği bölümde aşırı bükülme uygulanmamalıdır.
J tipi termokupl, iki farklı metal iletkenin birleşim noktasında sıcaklığa bağlı olarak oluşan termoelektrik gerilim üzerinden ölçüm yapar. Sensörün bağlanacağı cihazın giriş tipi J tipi termokupl olarak ayarlanmalıdır.
Ürün, PT100 girişine veya yalnızca K tipi termokupl kabul eden bir cihaza doğrudan bağlanmamalıdır. Termokupl bağlantısında polarite önemlidir. Bağlantı uçları, kullanılacak cihazın pozitif ve negatif girişlerine üretici bağlantı şemasına göre bağlanmalıdır.
| Sensör tipi | J tipi termokupl |
| Gövde yapısı | Kulaklı buton tipi yüzey sensörü |
| Ölçüm yöntemi | Metal yüzeye temaslı sıcaklık ölçümü |
| Montaj şekli | Montaj kulağı üzerinden vidalı sabitleme |
| Montaj deliği | Yaklaşık Ø4,5 mm |
| Ölçüm aralığı | 0°C ile 400°C |
| Kablo uzunluğu | 1 metre |
| Kablo koruması | Paslanmaz çelik örgülü dış koruma |
| Bağlantı yapısı | 2 telli termokupl bağlantısı |
| Bağlantı uçları | İzoleli metal terminaller |
| Uyumlu cihaz girişi | J tipi termokupl girişi |
Ölçüm yapılacak yüzey temizlenmeli; boya kalıntısı, yoğun oksit, yağ, çapak ve yüzey bozuklukları giderilmelidir. Buton başlık yüzeye düz biçimde yerleştirilmeli ve montaj kulağından uygun vida ile sabitlenmelidir.
Vida, sensörün yüzeye temasını sağlayacak kadar sıkılmalı; ancak montaj kulağını veya sensör gövdesini deforme edecek düzeyde aşırı kuvvet uygulanmamalıdır. Kablo, sıcak yüzeyler ve hareketli parçalardan güvenli şekilde uzaklaştırılmalıdır.
