R/S Tipi Cu/CuNi Metal Örgü Ekranlı Teflon Kompanzasyon Kablosu 2x0,22 mm², R ve S tipi termokupl sensörlerin uygun kompanzasyon bağlantılarında kullanılan ekranlı sıcaklık ölçüm kablosudur. Termokupl sensör ile sıcaklık göstergesi, kontrol cihazı, veri kaydedici, PLC veya otomasyon sistemi arasındaki ölçüm hattının devam ettirilmesini sağlar.

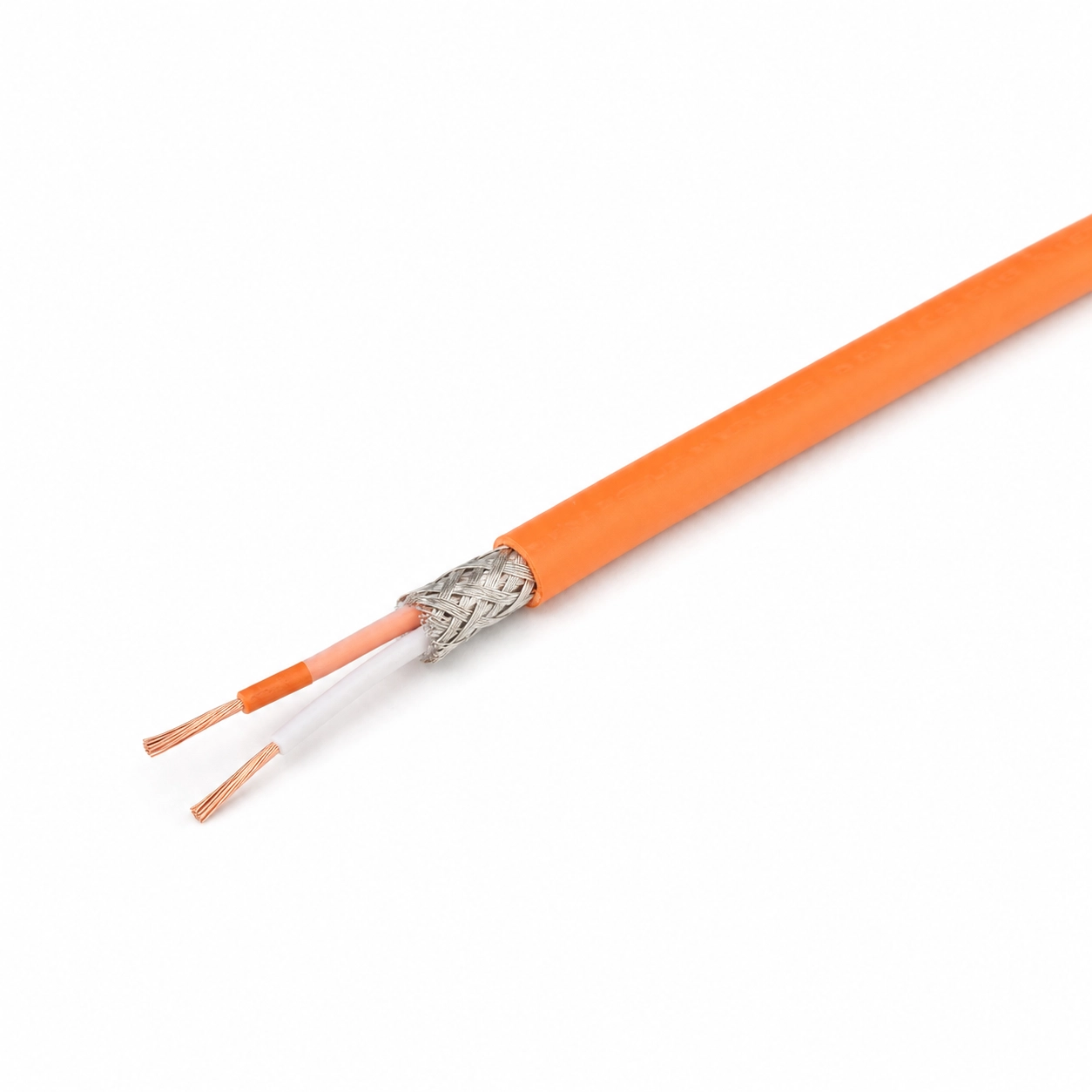

Kablo; iki adet çok telli ölçüm damarı, PTFE / Teflon damar izolasyonu, metal örgü ekran ve turuncu renkli PTFE / Teflon dış kılıftan oluşur. Her ölçüm damarı 7 adet 0,20 mm çaplı telden meydana gelir ve yaklaşık 0,22 mm² nominal iletken kesitine karşılık gelir.
Pozitif iletken bakır, negatif iletken ise CuNi esaslı kompanzasyon alaşımından oluşur. Üründe IEC tipi renk düzenine uygun olarak turuncu pozitif (+), beyaz negatif (-) damar kullanılmıştır.
Metal örgü ekran; motor, inverter, kontaktör, röle, güç kablosu ve benzeri elektriksel gürültü kaynaklarının düşük seviyeli termokupl ölçüm sinyaline etkisini azaltmaya yardımcı olur. Bu modelde ayrı bir drenaj teli bulunmaz. Ekran bağlantısı gerektiğinde metal örgünün uygun yöntemle sonlandırılması gerekir.
Bu ürün gerçek platin-rodyum termokupl elemanı veya sensör üretim teli değildir. R/S tipi termokupl sistemlerinin kompanzasyon hattında kullanılmak üzere üretilmiş Cu/CuNi iletkenli bir kompanzasyon kablosudur.
R ve S tipi termokupl sensörlerin ölçüm uçları değerli metal esaslı termoelemanlardan oluşur. Kompanzasyon kablosunda ise sensör elemanıyla aynı değerli metal alaşımlar yerine, belirli bağlantı koşullarında uygun termoelektrik davranış sağlayan bakır ve bakır-nikel esaslı iletkenler kullanılır.
Bu üründe turuncu pozitif damarın iletkeni bakırdır. Kablo ucu soyulduğunda iletkenin bakır renginde görünmesi normaldir. Beyaz negatif damarda kullanılan CuNi esaslı iletken ise gri veya gümüş renkli bir görünüme sahiptir.
Çok telli iletken konstrüksiyonu, kablonun pano, cihaz ve terminal bağlantılarında daha rahat şekillendirilmesine yardımcı olur. Her damar 7 adet 0,20 mm çaplı telin bir araya getirilmesiyle oluşturulmuştur.
Metal örgü ekran, pozitif ve negatif ölçüm damarlarının çevresinde bulunan iletken katmandır. Dış ortamdan gelen elektromanyetik ve elektrostatik etkilerin ölçüm hattına ulaşmasını azaltmaya yardımcı olur.
Drenaj teli ise bazı ekranlı kablolarda metal örgüyle elektriksel temas halinde bulunan ve ekranın terminale bağlanmasını kolaylaştıran ayrı bir iletkendir.
Bu modelde metal örgü ekran bulunmasına rağmen ayrı bir drenaj teli bulunmaz. Ekran bağlantısı gerektiğinde metal örgü dikkatli biçimde toplanmalı ve uygun ekran, şase veya topraklama terminalinde sonlandırılmalıdır.
| Kablo Bileşeni | Temel Görevi | Bağlantı |
|---|---|---|
| Turuncu ölçüm damarı | R/S tipi kompanzasyon hattının pozitif iletkenidir. | Cihazın pozitif (+) terminaline bağlanır. |
| Beyaz ölçüm damarı | R/S tipi kompanzasyon hattının negatif iletkenidir. | Cihazın negatif (-) terminaline bağlanır. |
| Metal örgü ekran | Elektriksel parazitin ölçüm hattına etkisini azaltmaya yardımcı olur. | Gerektiğinde uygun ekran, şase veya topraklama terminalinde sonlandırılır. |
| Teflon dış kılıf | İç damarları ve metal örgü ekranı çevresel etkilerden ayırır. | Elektriksel bağlantı elemanı değildir. |
Bu R/S tipi kompanzasyon kablosunda damarların ve polaritenin ayırt edilmesi için IEC tipi turuncu-beyaz renk düzeni kullanılmıştır.
Termokupl kablolarında IEC, ANSI ve JIS gibi farklı renk kodlama sistemleri kullanılabilir. Aynı termokupl tipi, kullanılan standarda göre farklı damar ve dış kılıf renklerine sahip olabilir.
Bağlantı yapılırken yalnızca kablo rengine göre işlem yapılmamalıdır. Termokupl tipi, kompanzasyon kablosunun iletken yapısı, pozitif-negatif polarite işaretleri ve cihaz terminal şeması birlikte kontrol edilmelidir.
Kompanzasyon kablosu, termokupl sensör ile ölçüm cihazı arasındaki bağlantı hattının uygun elektriksel karakteristikle devam ettirilmesini sağlar. Sensörden gelen düşük seviyeli ölçüm sinyalinin kontrol cihazına ulaştırılmasında kullanılır.
Bu ürünün iletkenleri bakır ve CuNi esaslı alaşımdan oluşur. R veya S tipi termokuplun sıcak ölçüm birleşiminde bulunan değerli metal termoelemanlarla aynı yapıda değildir.
Bu nedenle turuncu ve beyaz damarlar birleştirilerek R veya S tipi termokupl ölçüm ucu oluşturulmamalıdır. Ürün yalnızca uygun kompanzasyon bağlantı hattında kullanılmalıdır.
Termokupl sensörleri düşük seviyeli gerilim sinyali üretir. Bu sinyal; motor, inverter, kontaktör, röle, rezistans kontrol sistemi ve güç kablolarının oluşturduğu elektriksel gürültüden etkilenebilir.
Metal örgü ekran, pozitif ve negatif ölçüm damarlarının çevresinde iletken bir katman oluşturarak dış elektriksel etkilerin ölçüm hattına ulaşmasını azaltmaya yardımcı olur.
Bu yapı özellikle kontrol panoları, endüstriyel makineler, sürücü sistemleri ve güç kablolarının yakınından geçen termokupl bağlantılarında tercih edilebilir.
Metal örgü ekran elektriksel paraziti tamamen ortadan kaldırmaz. Sağlanacak fayda; kablo güzergâhına, ekran bağlantısına, topraklama düzenine, cihaz giriş yapısına ve çevredeki elektriksel gürültü seviyesine bağlıdır.
R/S tipi termokupl kompanzasyon devresinde turuncu damar cihazın pozitif (+), beyaz damar ise negatif (-) terminaline bağlanmalıdır.
Polaritenin ters bağlanması ölçüm değerinin hatalı yönde değişmesine veya sıcaklık yükselirken göstergenin düşmesine neden olabilir. Bağlantı öncesinde cihazın terminal işaretleri kontrol edilmelidir.
Metal örgü ekran pozitif veya negatif ölçüm terminaline bağlanmamalıdır. Ekran bağlantısı gerekiyorsa örgü dikkatli biçimde toplanmalı ve uygun ekran, şase veya topraklama terminalinde sonlandırılmalıdır.
Bu modelde ayrı drenaj teli bulunmadığından metal örgünün terminale bağlanabilmesi için örgüden uygun bir bağlantı ucu hazırlanması gerekebilir. Örgü tellerinin ölçüm damarlarına temas etmemesine dikkat edilmelidir.
Ekranın çoğu ölçüm uygulamasında kontrol cihazı veya pano tarafında tek noktadan sonlandırılması tercih edilir. Kesin bağlantı yöntemi cihaz üreticisinin terminal şemasına ve tesisin EMC/topraklama projesine göre belirlenmelidir.
Kablo, güç kablolarıyla aynı kanal içerisinde uzun mesafe paralel yürütülmemelidir. Güç ve ölçüm kablolarının mümkün olduğunca ayrılması, ölçüm kararlılığını ve ekranlama performansını destekler.
Hayır. Bu üründeki metal örgünün temel görevi elektriksel ekranlamadır. Örgü kabloya belirli ölçüde fiziksel destek sağlayabilse de ağır hizmet tipi mekanik zırh olarak değerlendirilmemelidir.
Ezilme, kesilme, yoğun sürtünme veya mekanik darbe riski bulunan güzergâhlarda kablo ayrıca koruyucu spiral, boru veya uygun kablo kanalı içerisinde taşınmalıdır.
Kablo seçerken termokupl tipi, kompanzasyon sınıfı, iletken alaşımı, damar kesiti, renk kodu, izolasyon malzemesi, ekran ihtiyacı, kablo güzergâhı ve bağlantı yapılacak cihaz birlikte değerlendirilmelidir.
Bu ürün R ve S tipi termokuplların uygun kompanzasyon hatları içindir. K, J, T, E, N veya farklı termokupl tiplerine ait ölçüm devrelerinde kullanılmamalıdır.
Kablonun sensöre yakın sıcak bölgede kullanılması planlanıyorsa ortam sıcaklığı ve bağlantı şartları üretici teknik dokümanına göre kontrol edilmelidir. Teflon malzemenin genel özellikleri tek başına ürünün kesin çalışma sıcaklığı olarak kabul edilmemelidir.
Ürün R ve S tipi termokupl sistemlerinin uygun kompanzasyon bağlantılarında kullanılmak üzere hazırlanmıştır.
Hayır. Ürün Cu/CuNi iletkenli bir kompanzasyon kablosudur. Gerçek R veya S tipi termokupl elemanında kullanılan değerli metal termoeleman teli değildir.
Hayır. Turuncu ve beyaz damarlar birleştirilerek R veya S tipi termokupl sensör üretilmemelidir. Kablo yalnızca kompanzasyon bağlantısı amacıyla kullanılmalıdır.
IEC tipi renk düzenine göre turuncu damar pozitif (+), beyaz damar negatif (-) kompanzasyon bağlantısını gösterir. Dış kılıf da turuncudur.
Evet. Pozitif damarın iletkeni bakırdır. Kablo soyulduğunda iletkenin bakır renginde görünmesi ürünün teknik yapısıyla uyumludur.
Beyaz negatif damarda CuNi esaslı kompanzasyon alaşımı kullanılır. Bu iletken bakır gibi kızıl renkte değil, gri veya gümüş renkte görünebilir.
Hayır. Metal örgü ölçüm damarlarını çevreleyen ekran katmanıdır. Drenaj teli ise ekranın terminale bağlanmasını kolaylaştıran ayrı bir iletkendir. Bu üründe ayrı drenaj teli bulunmaz.
Evet. Metal örgü uygun biçimde toplanarak ekran, şase veya topraklama terminalinde sonlandırılabilir. Bağlantının cihaz şemasına uygun yapılması ve örgünün ölçüm damarlarına temas etmemesi gerekir.
Kablonun iki adet ölçüm damarı bulunduğunu ve her damarın yaklaşık 0,22 mm² nominal iletken kesitine sahip olduğunu belirtir.
Her ölçüm damarının 7 adet, 0,20 mm çaplı ince telden oluşturulduğunu ifade eder. Çok telli yapı, kablonun daha rahat şekillendirilmesine yardımcı olur.
Hayır. Metal örgü ekran elektriksel gürültünün ölçüm hattına etkisini azaltmaya yardımcı olur. Sonuç kablo güzergâhına, ekran bağlantısına, topraklama düzenine ve çevredeki parazit seviyesine bağlıdır.
Hayır. Ürün düşük seviyeli termokupl ölçüm sinyalinin iletilmesi için kullanılır. Motor, rezistans, ısıtıcı veya başka bir güç yükünü beslemek amacıyla kullanılmamalıdır.
Ürünün kesin çalışma sıcaklığı, ekran alaşımı, elektriksel değerleri, dış çap toleransı ve sürekli kullanım koşulları için üretici teknik veri dokümanı esas alınmalıdır. Üretici tarafından doğrulanmamış değerler ürünün kesin uygulama sınırı olarak kabul edilmemelidir.
