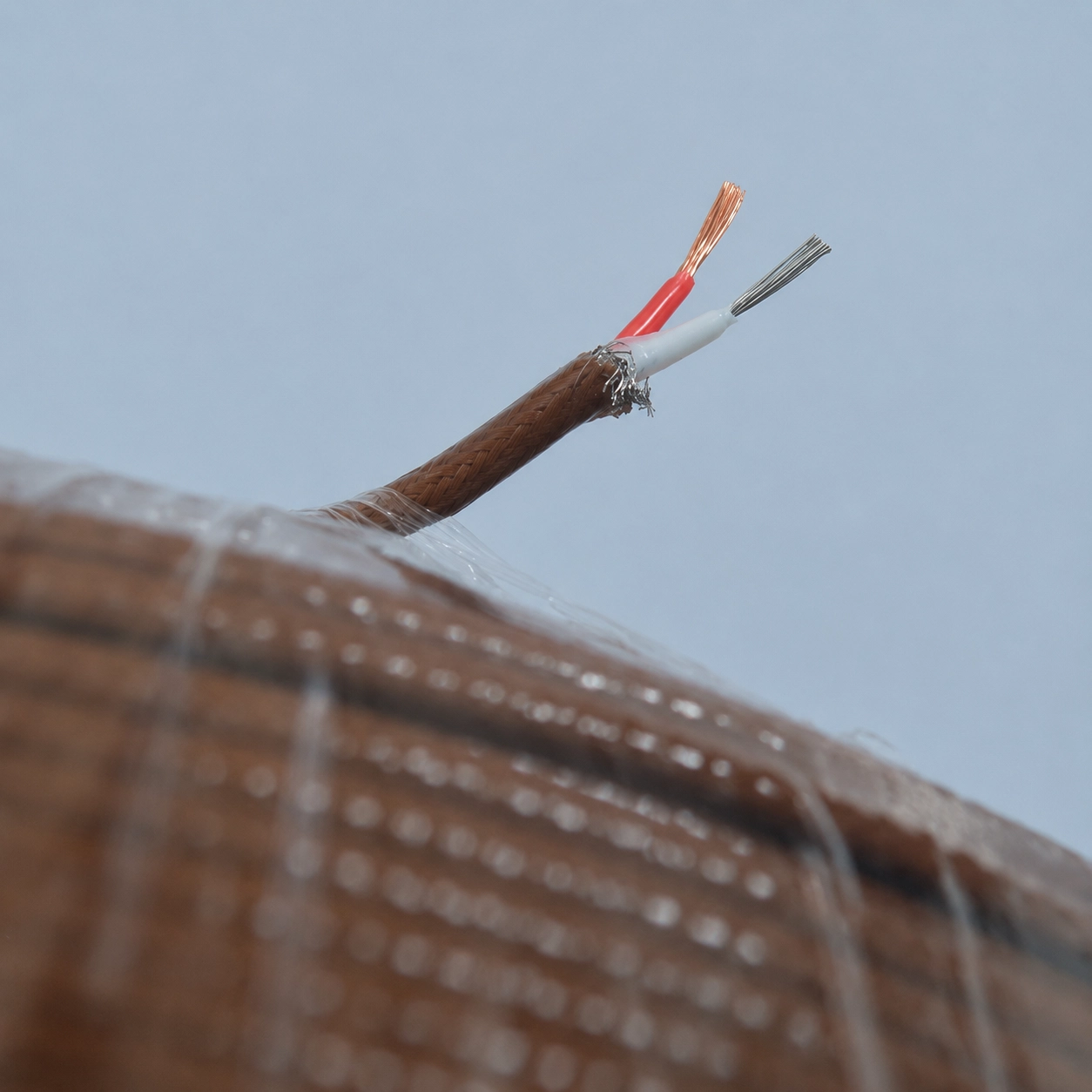

T Tipi Metal Örgü Ekranlı Teflon Termokupl Kablosu 2x0,22 mm², T tipi termokupl sensörlerden alınan düşük seviyeli sıcaklık ölçüm sinyalinin kontrol cihazı, gösterge, veri kaydedici, PLC veya otomasyon sistemine iletilmesinde kullanılan ekranlı termokupl bağlantı kablosudur.
Kablo; iki adet çok telli T tipi ölçüm damarı, Teflon damar izolasyonu, metal örgü ekran ve Teflon dış yapıdan oluşur. Her ölçüm damarı 7 adet 0,20 mm çaplı telden meydana gelir ve yaklaşık 0,22 mm² nominal iletken kesitine karşılık gelir.
Metal örgü ekran; motor, inverter, kontaktör, röle, güç kablosu ve benzeri elektriksel gürültü kaynaklarının termokupl ölçüm sinyaline etkisini azaltmaya yardımcı olur. Bu modelde ayrı bir drenaj teli bulunmaz. Ekran bağlantısı gerektiğinde metal örgünün uygun şekilde sonlandırılması gerekir.
Ürün standart bir enerji kablosu değildir. T tipi termokupl ölçüm devrelerinde sinyal iletimi amacıyla kullanılmalıdır. Doğru ölçüm için kırmızı pozitif (+) ve beyaz negatif (-) damar polaritesi bağlantının tamamında korunmalıdır.
Pozitif ve negatif ölçüm damarları Teflon izolasyonla birbirinden ayrılır. Teflon yapı; sıcaklık dayanımı, elektriksel yalıtım, düşük sürtünmeli yüzey ve endüstriyel ortam koşullarına uyum gerektiren termokupl bağlantılarında tercih edilir.
Ölçüm damarlarının çevresinde bulunan metal örgü, kablonun elektriksel ekran katmanını oluşturur. Bu ekran, dış ortamda oluşan elektromanyetik ve elektrostatik etkilerin ölçüm damarlarına kuplajını azaltmaya yardımcı olur.
Metal örgünün temel görevi elektriksel ekranlamadır. Örgü yapı kabloya belirli ölçüde fiziksel destek sağlayabilse de ağır hizmet tipi mekanik zırh veya çelik koruma blendajı olarak değerlendirilmemelidir.
Bu üründe ölçüm damarlarını çevreleyen metal örgü ekran bulunur ancak ayrı bir drenaj teli yer almaz. Metal örgü ekran ile drenaj teli aynı kablo bileşeni değildir.
Metal örgü ekran, pozitif ve negatif ölçüm damarlarını çevreleyen iletken katmandır. Dış elektriksel parazitin termokupl sinyaline etkisini azaltmaya yardımcı olur.
Drenaj teli, bazı ekranlı kablolarda metal örgüyle temas halinde bulunan ve ekranın terminale bağlanmasını kolaylaştıran ayrı bir iletkendir. Bu modelde drenaj teli bulunmadığı için ekran bağlantısı metal örgünün kendisi üzerinden hazırlanmalıdır.
| Kablo Bileşeni | Temel Görevi | Bağlantı |
|---|---|---|
| Kırmızı ölçüm damarı | T tipi termokupl sinyalinin pozitif hattını taşır. | Cihazın T tipi pozitif (+) terminaline bağlanır. |
| Beyaz ölçüm damarı | T tipi termokupl sinyalinin negatif hattını taşır. | Cihazın T tipi negatif (-) terminaline bağlanır. |
| Metal örgü ekran | Elektriksel parazitin ölçüm hattına etkisini azaltmaya yardımcı olur. | Gerektiğinde uygun ekran, şase veya topraklama terminalinde sonlandırılır. |
| Teflon dış yapı | Ölçüm damarlarını ve metal örgü ekranı dış ortamdan ayırır. | Elektriksel bağlantı elemanı değildir. |
Bu T tipi termokupl kablosunda damarların ve polaritenin ayırt edilmesi için JIS renk kodlaması kullanılmıştır. JIS renk düzenine göre T tipi termokupl devresinde kırmızı damar pozitif (+), beyaz damar negatif (-) bağlantıyı gösterir.
Kırmızı pozitif damarın soyulmuş iletkeni bakır renginde görünür. Beyaz negatif damarda kullanılan Constantan / CuNi iletken ise gri veya gümüş renkli bir görünüme sahiptir. İletkenler arasındaki görünüm farkı kullanılan metal alaşımlarından kaynaklanır.
Termokupl kablolarında JIS, IEC ve ANSI gibi farklı renk kodlama sistemleri bulunur. Aynı T tipi kablo, kullanılan standarda göre farklı damar renkleriyle üretilebilir. Bağlantı yapılırken yalnızca kablo rengine göre işlem yapılmamalı; termokupl tipi, polarite işaretleri ve cihaz terminal şeması birlikte kontrol edilmelidir.
JIS renk düzeni ANSI ile karıştırılmamalıdır. ANSI T tipi kablolarda pozitif damar farklı bir renkle tanımlanabilir ve kırmızı damar genellikle negatif bağlantıyı gösterir. Bu üründe ise üretici tarafından belirtilen JIS düzeni esas alınmalı; kırmızı damar pozitif, beyaz damar negatif terminale bağlanmalıdır.
Üretici ürün bilgisinde kablo için 200°C sıcaklık değeri belirtilmektedir. Bu değer kablonun Teflon izolasyonu, metal örgü ekranı ve dış yapısıyla birlikte değerlendirilmelidir.
Belirtilen 200°C değeri, T tipi termokupl sensörün toplam sıcaklık ölçüm aralığını ifade etmez. Kablonun bulunduğu ortam ve bağlantı güzergâhı için verilen üretici bilgisidir. Uygulamada sürekli çalışma süresi, bağlantı noktaları, mekanik hareket ve montaj koşulları ayrıca değerlendirilmelidir.
Termokupl sensörleri düşük seviyeli gerilim sinyali üretir. Bu sinyal; motorlar, inverterler, kontaktörler, röleler, rezistans kontrol sistemleri ve güç kablolarının oluşturduğu elektriksel gürültüden etkilenebilir.
Metal örgü ekran, pozitif ve negatif ölçüm damarlarının çevresinde iletken bir katman oluşturarak dış elektriksel etkilerin ölçüm hattına ulaşmasını azaltmaya yardımcı olur. Bu nedenle ürün, elektriksel parazitin bulunduğu makine, pano ve otomasyon uygulamalarında tercih edilebilir.
Metal örgü ekran elektriksel paraziti tamamen ortadan kaldırmaz. Ekranlama performansı; kablo güzergâhına, ekranın sonlandırılmasına, topraklama düzenine, cihaz giriş yapısına ve çevredeki elektriksel gürültü seviyesine bağlıdır.
T tipi termokupl devresinde kırmızı damar cihazın pozitif (+), beyaz damar ise negatif (-) terminaline bağlanmalıdır. Polaritenin ters bağlanması, sıcaklık değişiminin yanlış yönde görüntülenmesine veya hatalı ölçüm sonucuna neden olabilir.
Metal örgü ekran pozitif veya negatif termokupl terminaline bağlanmamalıdır. Ekran bağlantısı gerekiyorsa örgü dikkatli biçimde toplanmalı ve cihaz üreticisinin belirttiği ekran, şase veya topraklama terminalinde sonlandırılmalıdır.
Bu modelde ayrı drenaj teli bulunmadığından metal örgünün terminale bağlanabilmesi için örgüden uygun bir bağlantı ucu hazırlanması gerekebilir. Örgü tellerinin pozitif veya negatif ölçüm damarlarına temas etmemesine dikkat edilmelidir.
Ekranın çoğu ölçüm uygulamasında cihaz veya pano tarafında tek noktadan sonlandırılması tercih edilir. Ancak kesin bağlantı şekli cihaz üreticisinin terminal şemasına ve tesisin EMC/topraklama projesine göre belirlenmelidir.
Kablo, güç kablolarıyla aynı kanal içerisinde uzun mesafe paralel yürütülmemelidir. Güç ve ölçüm kablolarının mümkün olduğunca ayrılması, ekranlama performansını ve ölçüm kararlılığını destekler.
Hayır. Bu üründeki metal örgünün temel görevi elektriksel ekranlamadır. Kabloya belirli ölçüde fiziksel destek sağlayabilse de ezilme, kesilme, çekme veya yoğun sürtünmeye karşı ağır hizmet tipi mekanik zırh olarak kullanılmamalıdır.
Mekanik darbe veya aşınma riski bulunan alanlarda kablo ayrıca spiral, koruyucu boru veya uygun kablo kanalı içerisinde taşınmalıdır.
Kablo seçerken termokupl tipi, termoeleman alaşımı, renk kodu, damar kesiti, iletken yapısı, izolasyon malzemesi, ekran ihtiyacı, ortam sıcaklığı ve bağlantı yapılacak cihaz birlikte değerlendirilmelidir.
Bu ürün T tipi Cu/CuNi termokupl ölçüm devreleri için uygundur. K, J, E, N, R veya S tipi termokupl devrelerinde kullanılmamalıdır. Farklı termokupl tipi kullanılması ölçüm sapmasına ve bağlantı uyumsuzluğuna neden olabilir.
Elektriksel açıdan sakin ve kısa ölçüm hatlarında ekransız kablo yeterli olabilir. Motor, inverter, kontaktör ve güç kablolarının bulunduğu uygulamalarda metal örgü ekranlı yapı tercih edilebilir.
Ürün JIS renk koduna sahiptir. T tipi JIS düzeninde kırmızı damar pozitif (+), beyaz damar negatif (-) bağlantıyı gösterir.
Evet. Bu ürünün JIS renk düzeninde kırmızı damar pozitif (+), beyaz damar negatif (-) bağlantı için kullanılır. Farklı standartlardaki kablolarda renk-polarite düzeni değişebileceği için cihaz bağlantı şeması da kontrol edilmelidir.
Evet. T tipi termokupl kablosunun pozitif iletkeni bakırdır. Bu nedenle kırmızı damar soyulduğunda iletkenin bakır renginde görünmesi normaldir.
Beyaz negatif damarda Constantan veya CuNi alaşımı kullanılır. Bu iletken saf bakır gibi kızıl renkte değil, gri veya gümüş renkte görünür.
Hayır. Metal örgü, ölçüm damarlarını çevreleyen ekran katmanıdır. Drenaj teli ise ekranın terminale bağlanmasını kolaylaştıran ayrı bir iletkendir. Bu modelde metal örgü ekran vardır ancak ayrı drenaj teli bulunmaz.
Evet. Metal örgü uygun biçimde toplanarak ekran, şase veya topraklama terminaline bağlanabilir. Örgünün ölçüm damarlarıyla temas etmemesine ve bağlantının cihaz şemasına uygun yapılmasına dikkat edilmelidir.
Kablonun iki adet ölçüm damarı bulunduğunu ve her damarın yaklaşık 0,22 mm² nominal iletken kesitine sahip olduğunu belirtir.
Her ölçüm damarının 7 adet, 0,20 mm çaplı ince telin bir araya getirilmesiyle oluşturulduğunu ifade eder. Bu çok telli yapı kablonun daha rahat şekillendirilmesine yardımcı olur.
Hayır. Metal örgü ekran elektriksel gürültünün ölçüm hattına etkisini azaltmaya yardımcı olur. Sonuç; kablo güzergâhına, ekran bağlantısına, topraklama düzenine ve çevredeki parazit seviyesine bağlıdır.
Üretici bilgisinde kablo için 200°C sıcaklık değeri belirtilmiştir. Bu değer T tipi termokupl sensörün toplam ölçüm aralığını değil, kablonun kullanım ortamına ilişkin üretici bilgisini ifade eder.
Hayır. Ürün T tipi termokupl ölçüm sinyalinin iletilmesi için kullanılır. Motor, rezistans, ısıtıcı veya başka bir güç yükünü beslemek amacıyla kullanılmamalıdır.
Ürünün kesin dış ölçüleri, metal örgü malzemesi, elektriksel değerleri ve sürekli çalışma koşulları için üretici teknik veri dokümanı esas alınmalıdır. Üretici tarafından doğrulanmamış değerler ürünün kesin uygulama sınırı olarak kabul edilmemelidir.
