Termokupl kompanzasyon kablosu, endüstriyel tesislerde fırın, reaktör ve ağır sanayi makinelerindeki sıcaklık sensörlerinden alınan milivolt seviyesindeki sinyalleri otomasyon panosundaki kontrol cihazlarına taşımak için kullanılan özel iletim kablosudur.
Modern endüstriyel tesislerde sahadan toplanan verinin doğruluğu, üretim kalitesini doğrudan etkiler. PLC veya PID sıcaklık kontrol cihazı ne kadar gelişmiş olursa olsun, sensör ile pano arasındaki kablo altyapısı yanlış seçilirse sıcaklık okuması hatalı olabilir.
Hatalı sıcaklık okumaları, fırınların gereksiz yere aşırı ısıtılması veya soğutulması, ürün kalitesindeki dalgalanmalar ve açıklanamayan sistem duruşları çoğu zaman yanlış veya kalitesiz uzatma kablosu kullanımından kaynaklanır.
Termokupllar, PT100 rezistans termometreler gibi direnç değişimiyle değil, Seebeck Etkisi prensibiyle çalışır. İki farklı metal alaşımının ucu birleştirilip ısıtıldığında, sıcak nokta ile soğuk nokta arasında elektromotor kuvvet oluşur.
Bu elektromotor kuvvet milivolt seviyesindedir. Sensör ucundaki sıcaklığın doğru hesaplanabilmesi için, bu zayıf sinyalin kontrol cihazına mümkün olduğunca bozulmadan ulaşması gerekir.
Sanayide yapılan en yaygın hatalardan biri, kaliteli bir Kablolu Termokupl satın aldıktan sonra sensör ucuna standart bakır elektrik kablosu eklemektir.
Termokupl alaşımına standart bakır kablo bağlandığında, bağlantı noktasında istenmeyen yeni bir termokupl birleşim noktası oluşur. Bu nokta ortam sıcaklığına bağlı olarak ekstra milivolt üretebilir veya mevcut sinyali bozabilir.
Bu nedenle termokupl sinyalini taşımak için, sensör tipine uygun termoelektrik özelliklere sahip kompanzasyon veya uzatma kablosu kullanılmalıdır.
Piyasa dilinde bu ürünlerin tamamı “termokupl kablosu” olarak adlandırılabilir. Ancak teknik olarak uzatma kablosu ve kompanzasyon kablosu farklı yapılara sahiptir.
Uzatma kabloları, ölçüm yapılan termokuplun pozitif ve negatif bacaklarında kullanılan metallerle aynı alaşımlardan üretilir. Örneğin K tipi bir termokupl için uzatma kablosunun telleri de K tipi termoelektrik karaktere sahip olmalıdır.
Uluslararası kodlamada sensör harfinin yanına “X” harfi getirilerek tanımlanır. Örneğin KX, JX, TX ve EX bu sınıfa girer.
Kompanzasyon kabloları, termokupl içindeki metallerin birebir aynısından üretilmez. Ancak belirli ortam sıcaklığı aralıklarında termokupla benzer milivolt karakteristiği gösterecek şekilde tasarlanır.
Kodlamada sensör harfinin yanında “C” harfi bulunur. Örneğin KCA, KCB ve KCC kompanzasyon kablosu sınıflarıdır.
Örneğin K tipi sensör için kullanılan bazı kompanzasyon kablolarında saf NiCr-Ni yerine daha ekonomik alaşımlar kullanılabilir. Bu da geniş metrajlı tesisatlarda maliyet avantajı sağlar.
İçteki tel alaşımı ne kadar doğru seçilirse seçilsin, dış izolasyon ortam koşullarına uygun değilse kablo kısa devre yapabilir veya mekanik olarak zarar görebilir. Ortam sıcaklığı, kimyasal etki, nem, radyan ısı ve mekanik sürtünme ihtimali izolasyon seçimini belirler.
PVC izolasyon ekonomik ve yaygın bir çözümdür. Suya ve neme karşı iyi yalıtım sağlar. Fabrika içi kablo tavalarında, pano altı bağlantılarda ve aşırı sıcak olmayan alanlarda kullanılabilir.
Ancak yüksek sıcaklık, direkt alev veya agresif kimyasal ortamlarda uygun olmayabilir.
Kablo motor bloklarının, kurutma fırınlarının veya ısı kaynaklarının yakınından geçiyorsa silikon dış kılıf tercih edilebilir. Silikon izolasyon, esnekliğini daha geniş sıcaklık aralığında korur.
Buna karşılık mekanik sürtünmeye ve kesici yüzeylere karşı PVC’ye göre daha hassas olabilir.
Kimyasal dayanım ve yüksek sıcaklık dayanımı birlikte gerekiyorsa PTFE veya FEP izolasyonlu kablolar değerlendirilir. Boyahaneler, kimyasal reaktörler, petrokimya tesisleri ve zorlu proses hatlarında avantaj sağlar.

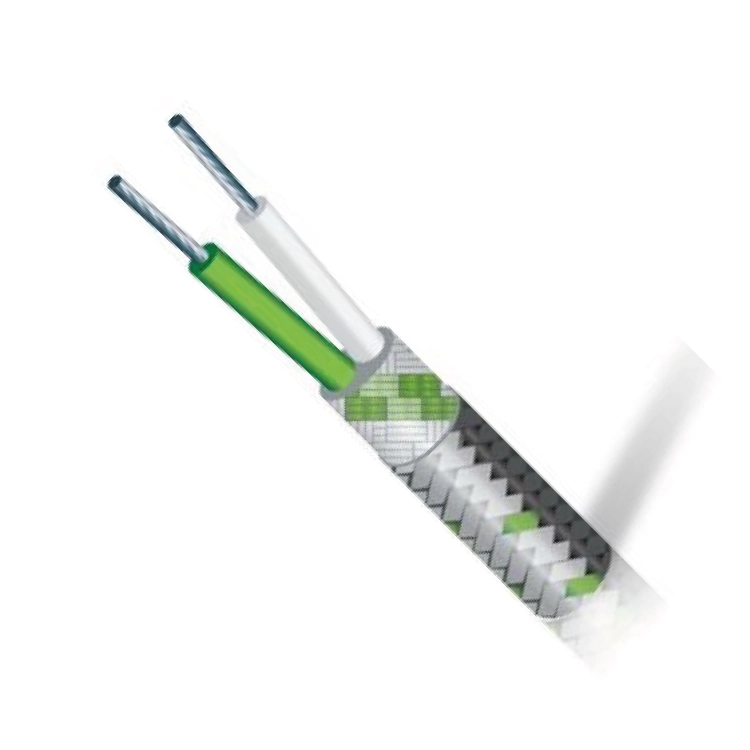

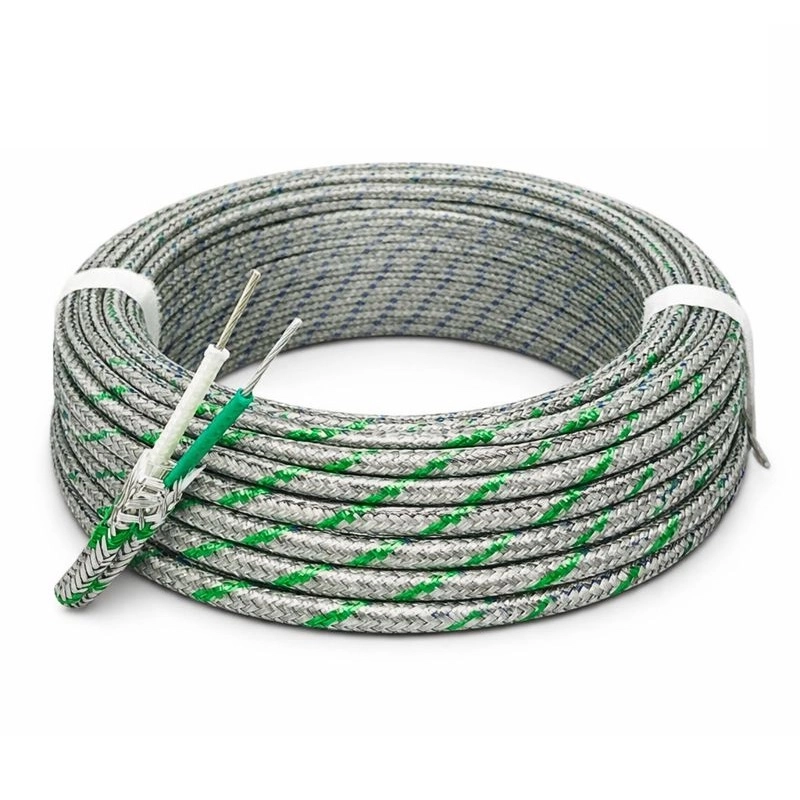

Fırın üstleri, dökümhaneler ve pota çevreleri gibi radyan ısının yüksek olduğu alanlarda plastik türevli izolasyonlar yetersiz kalabilir. Bu bölgelerde cam elyaf izolasyonlu ve paslanmaz çelik örgü zırhlı kablolar tercih edilir.
Çelik örgü, kabloyu hem mekanik darbelere karşı korur hem de ısıya karşı ek dayanım sağlar.
Endüstriyel tesislerde motor sürücüleri, inverterler, kaynak makineleri, kontaktörler ve yüksek gerilim hatları elektromanyetik gürültü oluşturabilir. Termokupl sinyali milivolt seviyesinde olduğu için bu parazitlerden kolay etkilenebilir.
Sıcaklık değerinin ekranda hızlı şekilde dalgalanması, çoğu zaman elektromanyetik parazit kaynaklıdır. Bu riski azaltmak için ekranlı kompanzasyon kablosu kullanılmalıdır.
Ekranlı kablolarda iletkenlerin çevresinde alüminyum folyo ve buna temas eden drain wire bulunur. Burgulu çift yapı manyetik etkileri azaltırken, folyo ekran dış parazitleri toplar ve toprak hattı üzerinden uzaklaştırır.
Termokupl kablolarında pozitif ve negatif uçların ters bağlanması, sıcaklık arttıkça cihaz değerinin yanlış yönde hareket etmesine neden olabilir. Bu hatayı önlemek için kablolar uluslararası standartlara göre renklendirilir.
Makinenin üretildiği ülkeye göre renk standardı değişebilir. Bu nedenle bakım sırasında yalnızca kablo rengine bakarak işlem yapmak yerine mevcut standart ve sensör tipi birlikte doğrulanmalıdır.
Büyük otomasyon panolarında veya fabrika sensör altyapısında kablo ve bağlantı ekipmanı seçimi sistemin güvenilirliği açısından kritiktir. Ortam sıcaklığına, kimyasal etkiye, mekanik yüke ve parazit riskine göre doğru kablo tipi seçilmelidir.
Büyük metrajlı tesisatlarda Termokupl ve PT100 Kablolar seçenekleri değerlendirilebilir. Projeye göre PVC, silikon, teflon veya çelik zırhlı izolasyon alternatifleri kullanılabilir.
Endüstriyel otomasyonda sensörlerden gelen veri, proses kontrolünün temelidir. Sensör kaliteli olsa bile, veriyi kontrol cihazına taşıyan kablo yanlış seçilirse sistem kararsız çalışabilir.
Termokupl kompanzasyon kablosu seçimi; termodinamik, metalürji ve elektriksel parazit koşullarının birlikte değerlendirilmesini gerektiren teknik bir karardır.
Doğru izolasyon sınıfı, doğru renk kodu, uygun ekranlama ve doğru bağlantı ekipmanı kullanıldığında sıcaklık ölçüm altyapısı daha güvenilir hale gelir.
Hayır. PT100 kabloları genellikle bakır iletkenlerden oluşur. Termokupl sistemlerinde ise sensör tipiyle uyumlu termoelektrik özelliklere sahip kompanzasyon veya uzatma kablosu kullanılmalıdır.
Pozitif ve negatif uçlar ters bağlanırsa, sıcaklık arttığında cihaz değeri yanlış yönde hareket edebilir. Bu durum prosesin hatalı kontrol edilmesine ve aşırı ısıtma riskine neden olabilir.
Hayır. Her termokupl tipinin milivolt/sıcaklık karakteristiği farklıdır. J tipi sensör için J tipi, K tipi sensör için K tipi kablo kullanılmalıdır.
Termokupl sinyali zayıf olduğu için mesafe uzadıkça parazit ve sinyal zayıflaması riski artar. Uzun mesafelerde kablo kesiti, ekranlama ve güzergâh doğru seçilmelidir.
Çok uzun veya parazitli hatlarda sensör yakınına sıcaklık transmitteri konularak milivolt sinyalin 4-20mA sinyale çevrilmesi daha güvenilir bir çözümdür.
Drain wire yalnızca kontrol cihazı veya PLC panosu tarafındaki güvenilir toprak hattına bağlanmalıdır. Sensör tarafında boşta bırakılıp izole edilmelidir.
İki uçtan topraklama yapılması ground loop oluşumuna ve ölçüm parazitine neden olabilir.
