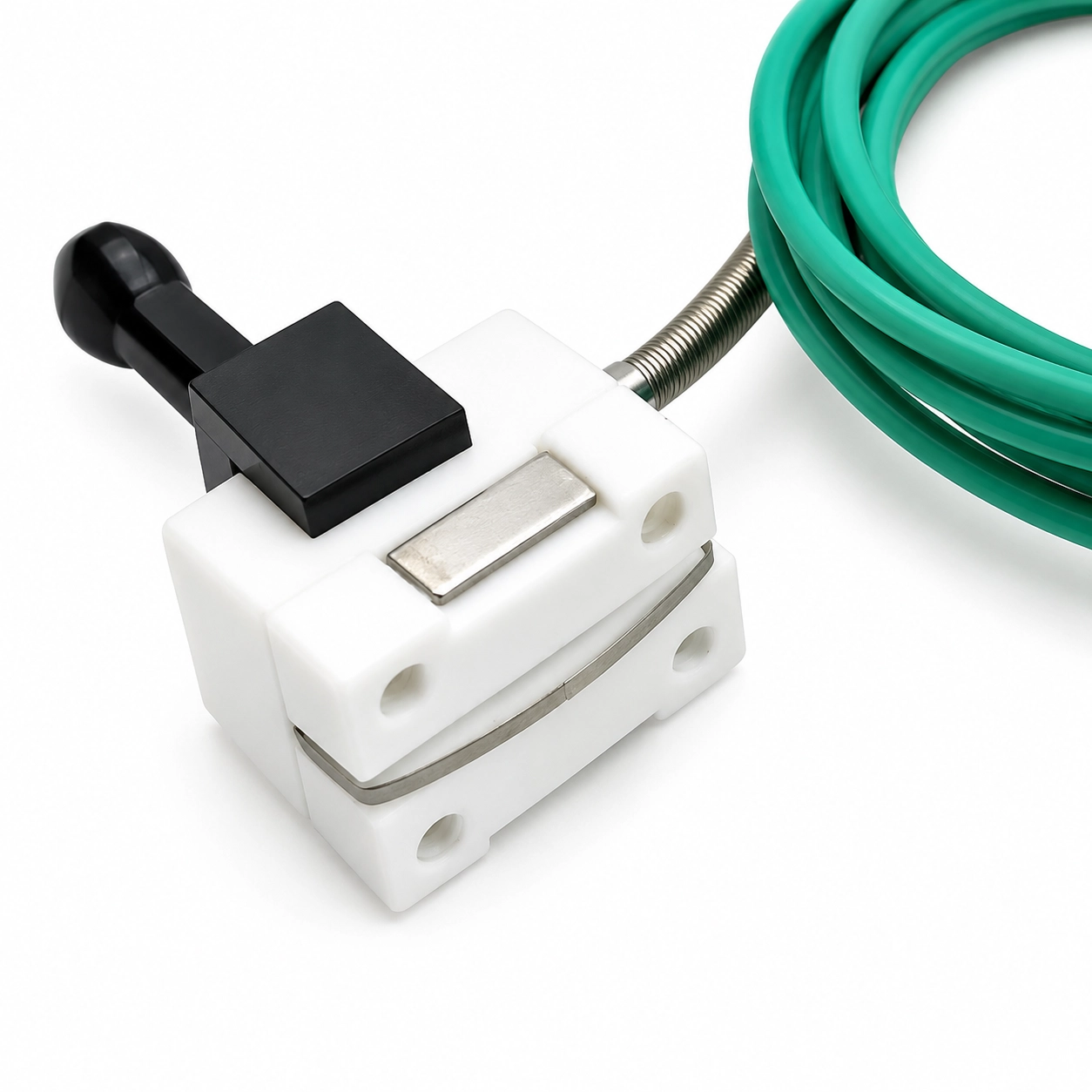

Mıknatıslı Açık Ölçüm Hassas Uçlu K Tipi Yüzey Termokuplu, demir ve çelik gibi mıknatısın tutunabildiği metal yüzeylerin sıcaklığını hızlı şekilde ölçmek için geliştirilmiş bir temas tipi sıcaklık sensörüdür.
Polyamid gövdenin içerisinde bulunan neodyum mıknatıs, sensörün ölçüm yapılacak yüzeye sabitlenmesini sağlar. Dışarıda konumlandırılan açık ölçüm ucu ise metal yüzeyle doğrudan temas ederek sıcaklık değişimlerine hızlı tepki verilmesine yardımcı olur. Ürün, 1 metre bağlantı kablosu ve K tipi mini termokupl soketi ile sunulmaktadır.
Sensör gövdesi içerisindeki neodyum mıknatıs, ürünü uygun metal yüzeylere vida, kaynak, kelepçe veya yapıştırıcı kullanmadan sabitlemeye yardımcı olur. Bu yapı özellikle geçici ölçüm, bakım, test ve farklı noktalardan sıcaklık kontrolü yapılan uygulamalarda pratiklik sağlar.
Termokuplun ölçüm birleşim noktası koruyucu metal kılıfın içerisinde değil, gövdenin dışında ve yüzeyle doğrudan temas edecek şekilde konumlandırılmıştır. Düşük termal kütleye sahip açık ölçüm ucu, yüzeyde meydana gelen sıcaklık değişimlerinin daha hızlı algılanmasına yardımcı olur.
Teknik not: Açık ölçüm ucu hızlı tepki avantajı sağlarken mekanik darbe, sürtünme ve ezilmeye karşı kılıflı sensörlerden daha hassastır. Ölçüm ucu yüzeye yerleştirilirken zorlanmamalı ve yüzey üzerinde sürüklenmemelidir.
Neodyum mıknatısı çevreleyen polyamid gövde, hafif ve elektriksel olarak yalıtkan bir taşıyıcı yapı oluşturur. Gövde, mıknatıs ve bağlantı bileşenlerinin bir arada tutulmasına yardımcı olurken sensörün elle konumlandırılmasını kolaylaştırır.

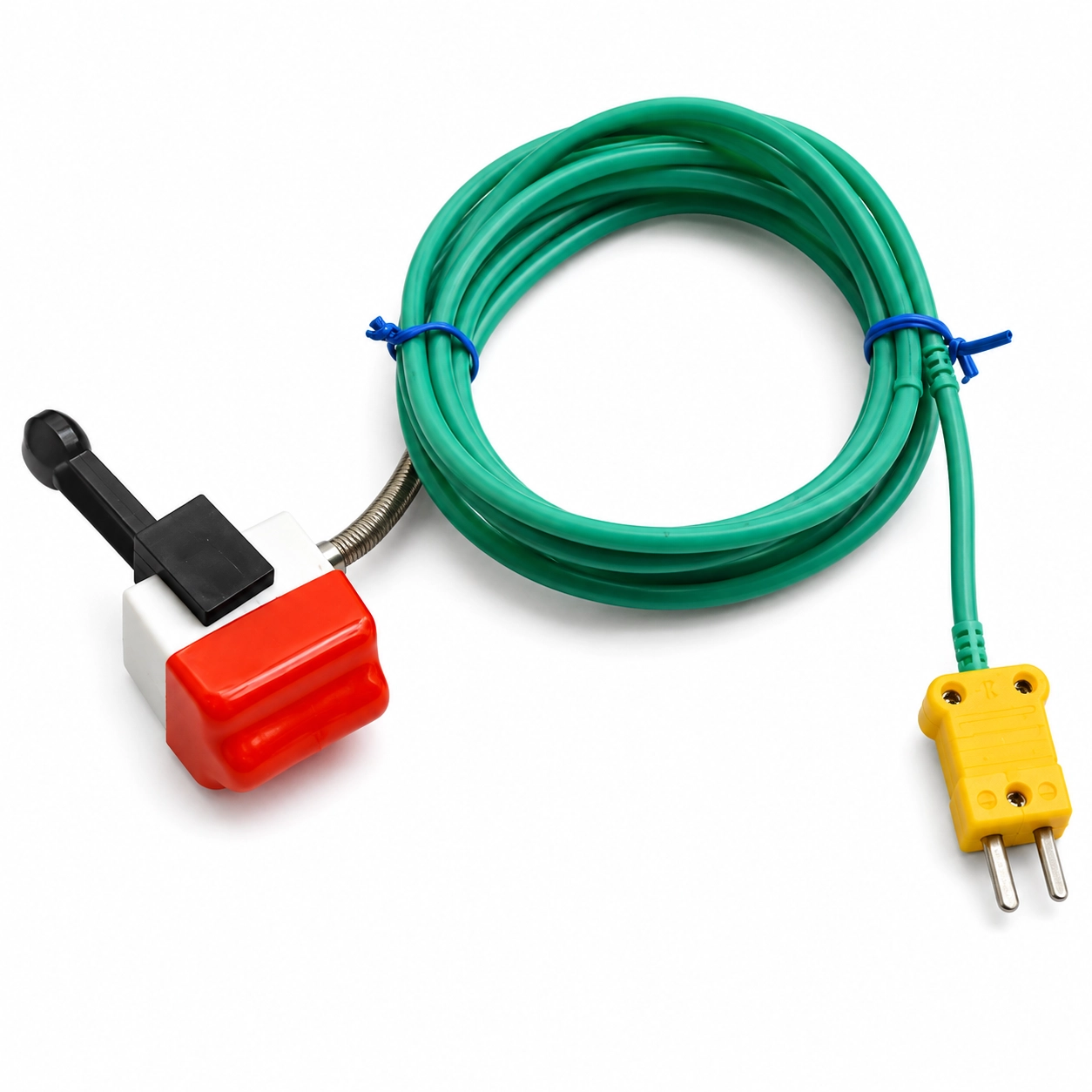

Sensör, 1 metre uzunluğunda bağlantı kablosu ve K tipi mini termokupl soketi ile birlikte sunulur. Mini soketli bağlantı, uyumlu el tipi termometrelere, sıcaklık göstergelerine, veri kaydedicilere ve termokupl ölçüm cihazlarına hızlı bağlantı yapılmasını sağlar.
| Özellik | Açık Ölçüm Uçlu Model | Kılıflı Ölçüm Uçlu Model |
|---|---|---|
| Ölçüm noktası | Yüzeyle doğrudan temas eden açık birleşim noktası | Koruyucu metal gövde veya kılıf içerisinde |
| Tepki süresi | Daha hızlı sıcaklık tepkisi | Koruyucu gövde nedeniyle daha yavaş olabilir |
| Mekanik koruma | Ölçüm ucu daha dikkatli kullanılmalıdır | Ölçüm noktası mekanik olarak daha korunaklıdır |
| Önerilen kullanım | Hızlı yüzey kontrolü, test ve bakım ölçümleri | Daha korumalı ve uzun süreli ölçüm uygulamaları |
| Sensör tipi | K Tipi Termokupl |
| Ölçüm yöntemi | Temaslı yüzey sıcaklığı ölçümü |
| Ölçüm ucu | Dışarıda konumlandırılmış açık ölçüm birleşimi |
| Montaj biçimi | Manyetik yüzey montajı |
| Mıknatıs tipi | Neodyum mıknatıs |
| Gövde malzemesi | Polyamid |
| Kablo boyu | 1 metre |
| Bağlantı tipi | K tipi mini termokupl soketi |
| Uygun yüzeyler | Mıknatısın tutunabildiği düz demir ve çelik yüzeyler |
Uygulama notu: Sensör yalnızca mıknatısın tutunabildiği ferromanyetik yüzeylerde kullanılabilir. Alüminyum, bakır ve bazı paslanmaz çelik türlerinde manyetik tutunma sağlanmayabilir. Ölçümden önce yüzey temizlenmeli; açık ölçüm ucunun yüzeye tam temas ettiği kontrol edilmelidir.
Sıcaklık kullanım notu: Açık ölçüm ucunun ölçebildiği sıcaklık ile polyamid gövde, neodyum mıknatıs, kablo ve soketin maruz kalabileceği sıcaklık aynı değildir. Gövde ve mıknatıs bölümü doğrudan yüksek sıcaklığa bırakılmamalı; uygulama ürünün teknik sıcaklık sınırlarına göre yapılmalıdır.
