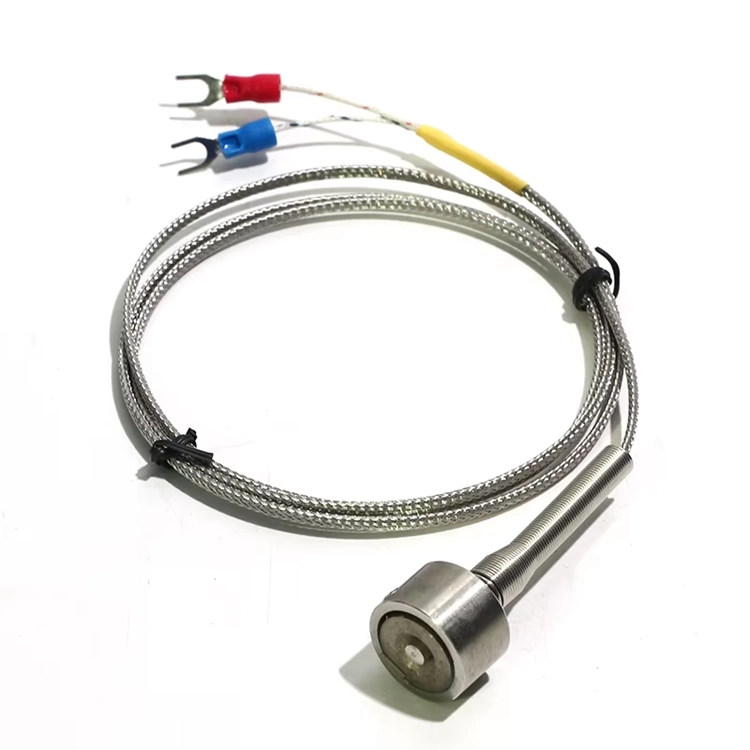

ThermoKoTec Mıknatıs Uçlu E Tipi Yüzey Sıcaklık Probu – 1 Metre
ThermoKoTec Mıknatıs Uçlu E Tipi Yüzey Sıcaklık Probu,
mıknatısın tutunabildiği demir ve çelik yüzeylerde temaslı sıcaklık
ölçümü yapmak için geliştirilmiş taşınabilir bir termokupl sensördür.
Mıknatıslı prob gövdesi; metal boru, makine gövdesi, motor, redüktör,
rulman yatağı, tank ve benzeri yüzeylere kaynak, delme veya kalıcı
montaj gerektirmeden yerleştirilebilir. Ölçüm tamamlandıktan sonra
kolayca sökülerek farklı bir ölçüm noktasında tekrar kullanılabilir.
Sensörde kullanılan E tipi termokupl,
NiCr-CuNi alaşım çiftinden oluşur. E tipi termokupl,
yaygın baz metal termokupllar arasında derece başına yüksek
termoelektrik çıkış üretmesiyle öne çıkar.
E tipi termokuplun avantajı:
E tipi termokupl; K, J ve T tiplerine göre derece başına daha yüksek
termoelektrik gerilim üretir. Bu özellik, özellikle düşük ve orta
sıcaklıklardaki küçük sıcaklık değişimlerinin ölçüm cihazına daha
belirgin bir elektriksel sinyal olarak iletilmesine yardımcı olur.
Yüksek çıkış seviyesi tek başına daha yüksek doğruluk anlamına gelmez;
sensör kalitesi, yüzey teması, cihaz çözünürlüğü, bağlantılar ve
soğuk nokta kompanzasyonu da ölçüm sonucunu etkiler.
Metal Örgü Dış Korumalı Kablo
Güncel ürün, dış yüzeyi metal örgüyle korunan 1 metre
termokupl kablosuna sahiptir. Metal örgü yapı; kablonun
sürtünme, bükülme ve mekanik aşınma gibi endüstriyel kullanım
koşullarına karşı korunmasına yardımcı olur.
Prob gövdesi ile kablo arasındaki yaylı geçiş parçası, kablonun
bağlantı noktasında sürekli bükülmeye maruz kalmasını azaltmaya
yardımcı olur. Kablo ucundaki izoleli çatal terminaller, uygun
klemens bağlantısına pratik montaj sağlar.
Kablo bilgisi:
Bu sayfadaki güncel E tipi ürün, Teflon dış kılıflı değildir.
Güncel üründe metal örgü dış korumalı termokupl kablosu
kullanılmaktadır. Eski ürün adlarında geçen “Teflon kablo” ifadesi,
yalnızca 301 yönlendirmesi yapılan eski J ve T tipi ürünlere aittir.
Öne Çıkan Özellikler
-
E tipi NiCr-CuNi termokupl:
Küçük sıcaklık değişimlerinde yüksek termoelektrik çıkış sağlar.
-
Mıknatıslı montaj:
Demir ve çelik yüzeylere hızlı şekilde yerleştirilebilir.
-
Temaslı yüzey ölçümü:
Metal yüzey sıcaklığının doğrudan izlenmesine yardımcı olur.
-
Metal örgü dış koruma:
Kabloyu mekanik aşınma ve sürtünmeye karşı destekler.
-
Yaylı kablo çıkışı:
Prob ile kablo arasındaki geçiş noktasını bükülmeye karşı destekler.
-
1 metre kablo:
Ölçüm cihazı veya kontrol ünitesine bağlantı sağlar.
-
Çatal terminal bağlantısı:
Klemensli cihaz bağlantılarında pratik montaj sağlar.
-
Taşınabilir kullanım:
Kalıcı montaj gerektirmeden farklı ölçüm noktalarında kullanılabilir.
Teknik Özellikler
|
Ürün Tipi
|
Mıknatıs uçlu yüzey sıcaklık probu
|
|
Termokupl Tipi
|
E tipi
|
|
Termokupl Alaşımı
|
NiCr-CuNi
|
|
Ölçüm Yöntemi
|
Temaslı yüzey sıcaklığı ölçümü
|
|
Montaj Şekli
|
Manyetik metal yüzeye mıknatıslı montaj
|
|
Kablo Uzunluğu
|
1 metre
|
|
Kablo Yapısı
|
Metal örgü dış korumalı termokupl kablosu
|
|
Kablo Çıkışı
|
Yaylı mekanik destekli
|
|
Bağlantı Ucu
|
İzoleli çatal terminal
|
|
Uygun Yüzeyler
|
Mıknatısın tutunabildiği demir ve çelik yüzeyler
|
|
Uyumlu Ölçüm Cihazı
|
E tipi termokupl girişini destekleyen ölçüm ve kontrol cihazları
|
|
Önerilen Maksimum Yüzey Sıcaklığı
|
80°C
|
Sıcaklık sınırı:
E tipi termokupl elemanı daha yüksek sıcaklıkları ölçebilecek özellikte
olsa da bu ürünün çalışma sınırını mıknatıslı montaj yapısı belirler.
Önerilen maksimum yüzey sıcaklığı 80°C’dir.
Daha yüksek sıcaklıklarda mıknatısın çekim gücünde kalıcı azalma oluşabilir.
E Tipi Cihaz Uyumluluğu
Önemli:
E tipi termokupl; J veya T tipi termokuplun elektriksel olarak birebir
karşılığı değildir. Bu prob yalnızca E tipi termokupl girişini destekleyen
ve giriş ayarı E tipi olarak seçilmiş gösterge,
termometre, kontrol cihazı veya veri toplama sistemiyle kullanılmalıdır.
Eski J veya T tipi probun yerine E tipi prob kullanılacaksa yalnızca
sensörün değiştirilmesi yeterli değildir. Ölçüm cihazının E tipi desteği,
giriş ayarı, kullanılan uzatma kablosu ve bağlantı uçları birlikte
kontrol edilmelidir.
T Tipi Ürünler
Aşağıdaki T tipi Cu-Const mıknatıslı yüzey probu ürün sayfaları
bu güncel E tipi yüzey sıcaklık probu sayfasına yönlendirilmiştir:
- Mıknatıslı Prop T (Cu-Const) Tipi Termokupl Teflon Kablo
- Mıknatıslı Prop T (Cu-Const) Tipi Termokupl 2 Metre Teflon Kablo
- Mıknatıslı Prop T (Cu-Const) Tipi Termokupl 3 Metre Teflon Kablo
- Mıknatıslı Prop T (Cu-Const) Tipi Termokupl 4 Metre Teflon Kablo
- Mıknatıslı Prop T (Cu-Const) Tipi Termokupl 5 Metre Teflon Kablo
T tipi ürünlerden gelen kullanıcılar:
T tipi Cu-Const sensörler ile E tipi NiCr-CuNi sensörler farklı
termoelektrik özelliklere sahiptir. T tipi prob yerine E tipi prob
kullanılmadan önce ölçüm cihazının E tipi desteği kontrol edilmelidir.
J Tipi Standart Kablolu Ürünler
Aşağıdaki J tipi Fe-Const standart kablolu mıknatıslı yüzey probu
ürün sayfaları bu güncel E tipi ürüne yönlendirilmiştir:
- Mıknatıslı Prop J (Fe-Const) Tipi Termokupl
- Mıknatıslı Prop J (Fe-Const) Tipi Termokupl 2 Metre Kablo
- Mıknatıslı Prop J (Fe-Const) Tipi Termokupl 3 Metre Kablo
- Mıknatıslı Prop J (Fe-Const) Tipi Termokupl 4 Metre Kablo
- Mıknatıslı Prop J (Fe-Const) Tipi Termokupl 5 Metre Kablo
J Tipi Teflon Kablolu Ürünler
Aşağıdaki J tipi Fe-Const Teflon kablolu mıknatıslı yüzey probu
ürün sayfaları da bu güncel E tipi ürüne yönlendirilmiştir:
- Mıknatıslı Prop J (Fe-Const) Tipi Termokupl Teflon Kablo
- Mıknatıslı Prop J (Fe-Const) Tipi Termokupl 1 Metre Teflon Kablo
- Mıknatıslı Prop J (Fe-Const) Tipi Termokupl 3 Metre Teflon Kablo
- Mıknatıslı Prop J (Fe-Const) Tipi Termokupl 4 Metre Teflon Kablo
- Mıknatıslı Prop J (Fe-Const) Tipi Termokupl 5 Metre Teflon Kablo
J tipi ürünlerden gelen kullanıcılar:
J tipi Fe-Const sensörler ile E tipi NiCr-CuNi sensörler birbirinin
elektriksel olarak doğrudan karşılığı değildir. Mevcut ölçüm cihazının
E tipi termokupl girişini desteklediği doğrulanmalı ve cihaz giriş ayarı
J tipinden E tipine değiştirilmelidir.
Yönlendirme açıklaması:
Eski J ve T tipi ürün sayfalarının bu sayfaya 301 ile yönlendirilmesi,
ürünlerin teknik olarak birebir aynı olduğu anlamına gelmez.
Bu sayfa, satıştan kaldırılan eski mıknatıslı J ve T tipi ürünler yerine
sunulan güncel E tipi mıknatıslı yüzey sıcaklık probunu
göstermektedir.
Kullanım Alanları
- Makine ve motor gövdelerinin sıcaklık kontrolü
- Rulman ve yatak yuvalarının yüzey sıcaklığı ölçümü
- Redüktör ve mekanik aktarma sistemleri
- Metal boru ve tesisat yüzeyleri
- Isıtma ve soğutma sistemleri
- Metal tank ve hazne yüzeyleri
- Kalıp ve pres ekipmanları
- Bakım, servis ve arıza tespit uygulamaları
- Geçici ve taşınabilir sıcaklık ölçümleri
Doğru Ölçüm İçin
Ölçüm yapılacak yüzey temiz, düz ve probun temas yüzeyinin tamamının
oturabileceği yapıda olmalıdır. Yağ, kir, yoğun pas, kalın boya veya
yüzey bozuklukları sensörün temas kalitesini ve ölçüm tepkisini
olumsuz etkileyebilir.
Alüminyum, bakır ve mıknatısın tutunmadığı paslanmaz çelik yüzeylerde
manyetik montaj yapılamaz. Bu yüzeylerde kelepçeli, vidalı, baskı yaylı
veya farklı montaj yapısına sahip yüzey sıcaklık sensörleri kullanılmalıdır.
Not:
Termokupl prob tek başına sıcaklık değeri göstermez. Ölçüm için E tipi
termokupl girişine sahip uyumlu bir gösterge, termometre, kontrol cihazı
veya veri toplama sistemi gereklidir.
