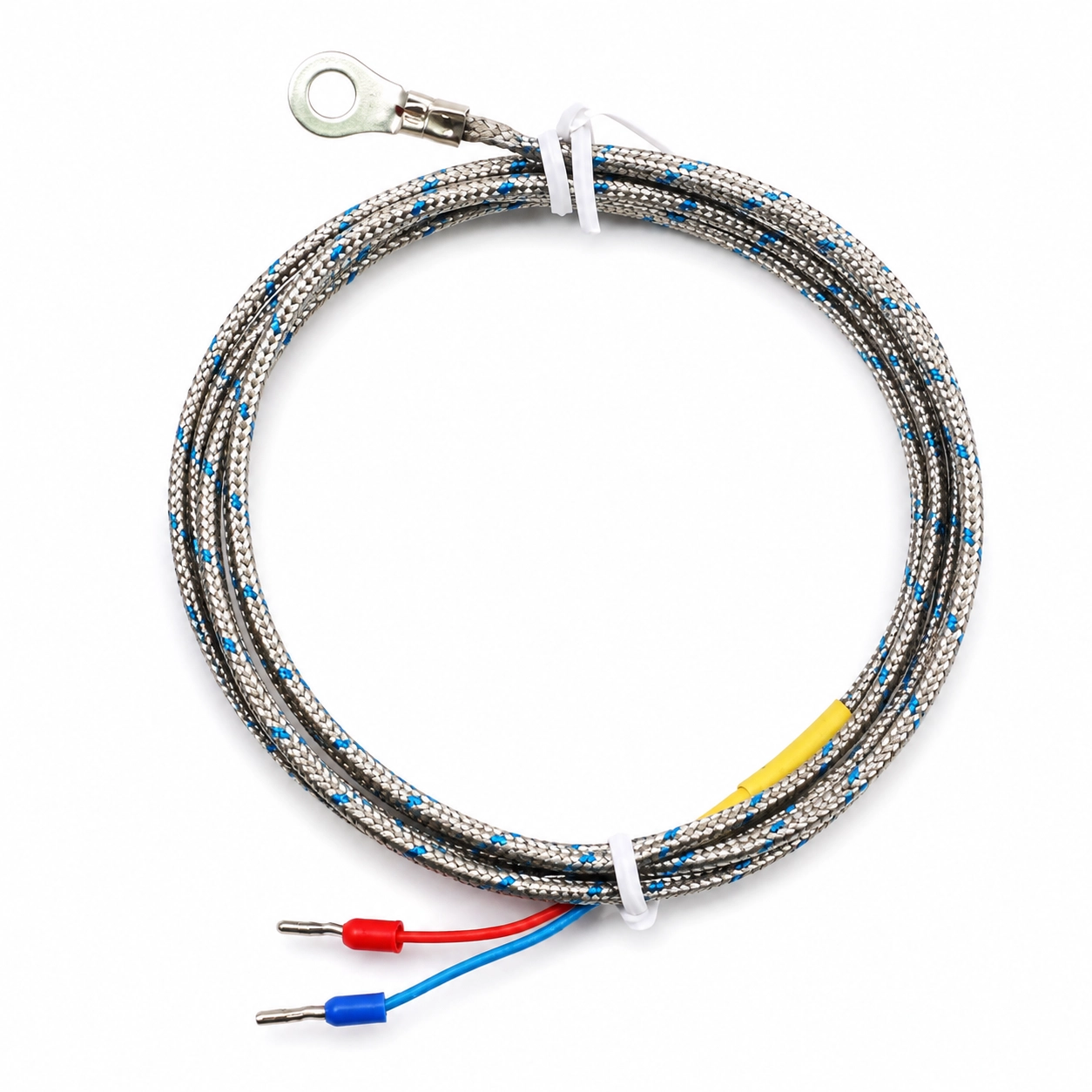

ThermoKoTec Pabuç Tipi J Termokupl Sensörü – 1 Metre Kablolu

Pabuç Tipi J Termokupl Sensörü – 1 Metre Kablolu

Pabuç tipi J termokupl sensörü; metal yüzeylerin sıcaklığını sabit bir noktadan ölçmek için geliştirilmiş, vidalı montaja uygun bir yüzey sıcaklık sensörüdür. Sensörün ölçüm ucu, halka biçimindeki metal kablo pabucu içerisine yerleştirilmiştir.

Halka pabuç, ölçüm yapılacak metal yüzeye uygun bir vida veya cıvata ile sabitlenir. Bu montaj biçimi sensörün yüzeyden ayrılmasını önler, ölçüm noktasını sabit tutar ve titreşimli makine ortamlarında daha kararlı sıcaklık takibi yapılmasına yardımcı olur.

Ürün; J tipi termokupl ölçüm elemanı, 1 metre kablo ve kabloyu mekanik etkilere karşı koruyan paslanmaz çelik örgülü dış koruma ile sunulmaktadır.

Pabuç Tipi Ölçüm Ucu Nasıl Çalışır?

Ölçüm noktası, halka pabucun metal yüzeye temas eden bölümündedir. Pabuç bir vida yardımıyla yüzeye sabitlendiğinde, yüzeydeki sıcaklık metal gövde üzerinden J tipi termokupl ölçüm elemanına iletilir. Sensörün oluşturduğu termoelektrik sinyal, uyumlu sıcaklık kontrol cihazı tarafından sıcaklık değerine dönüştürülür.

Halka Kablo Pabucu Yapısının Avantajları

• Vidalı ve güvenli montaj: Sensör, mevcut bir vida veya cıvata bağlantısı kullanılarak metal yüzeye sabitlenebilir.
• Sabit ölçüm noktası: Sensörün titreşim veya kablo hareketi nedeniyle yer değiştirme riski azaltılır.
• Kararlı yüzey teması: Halka biçimli metal yüzey, sıcaklığı ölçülecek bölgeyle düzenli temas kurulmasını sağlar.
• Kompakt yapı: Prob yerleştirmeye uygun olmayan dar alanlarda yüzeyden sıcaklık ölçümü yapılabilir.
• Kolay montaj ve değişim: Sabitleme vidası sökülerek sensör kolayca kontrol edilebilir veya yenisiyle değiştirilebilir.
• Farklı yüzeylere uygulanabilirlik: Makine gövdesi, metal plaka, kalıp, rezistans bağlantısı ve manifold yüzeylerinde kullanılabilir.

Paslanmaz Çelik Örgülü Kablo Koruması

Bağlantı kablosunun dışındaki paslanmaz çelik örgü; iç termokupl iletkenlerini sürtünme, ezilme, keskin metal kenarlar ve makine ortamındaki mekanik zorlanmalara karşı korumaya yardımcı olur. Bu yapı, standart plastik dış kılıflı kablolara göre daha yüksek mekanik dayanım sağlar.

Çelik örgü esnek olmakla birlikte kablo keskin açılarla katlanmamalı, çekilmemeli ve hareketli makine parçalarının arasında bırakılmamalıdır. Özellikle pabuç ile kablonun birleşim noktasına aşırı bükülme veya çekme kuvveti uygulanmamalıdır.

J Tipi Termokupl Ölçüm Yapısı

J tipi termokupl, iki farklı metal iletkenin birleşim noktasında sıcaklığa bağlı olarak oluşan termoelektrik gerilim üzerinden ölçüm yapar. Sensörün doğru çalışması için bağlanacağı sıcaklık kontrol cihazı, gösterge veya PLC modülünün J tipi termokupl girişini desteklemesi gerekir.

Ürün; PT100 girişine, standart direnç girişine veya yalnızca K tipi termokupl destekleyen bir cihaza doğrudan bağlanmamalıdır. Termokupl bağlantısında polarite önemlidir ve bağlantı cihaz üreticisinin terminal şemasına göre yapılmalıdır.

Teknik Özellikler

Kullanım Alanları

• Plastik enjeksiyon kalıpları
• Sıcak yolluk manifoldları
• Rezistans bağlantı ve gövde sıcaklıkları
• Makine gövdeleri ve metal plakalar
• Ekstrüzyon ve plastik işleme makineleri
• Motor, rulman yatağı ve mekanik ekipman yüzeyleri
• Isıtıcı bloklar ve metal kalıp parçaları
• Pres ve üretim makineleri
• Endüstriyel yüzey sıcaklığı kontrolü

Montaj Bilgisi

Ölçüm yapılacak metal yüzey temizlenmeli; boya, yağ, yoğun oksit ve çapak gibi pabuç ile yüzey arasındaki teması azaltabilecek kalıntılar giderilmelidir. Halka pabuç, uygun çapta bir vida veya cıvata üzerinden yüzeye sabitlenmelidir.

Bağlantı, pabuç yüzeyinin metal yüzeye tam temas etmesini sağlayacak kadar sıkılmalıdır. Ancak kablo pabucunu deforme edecek veya iç ölçüm elemanına zarar verecek düzeyde aşırı sıkma kuvveti uygulanmamalıdır.
