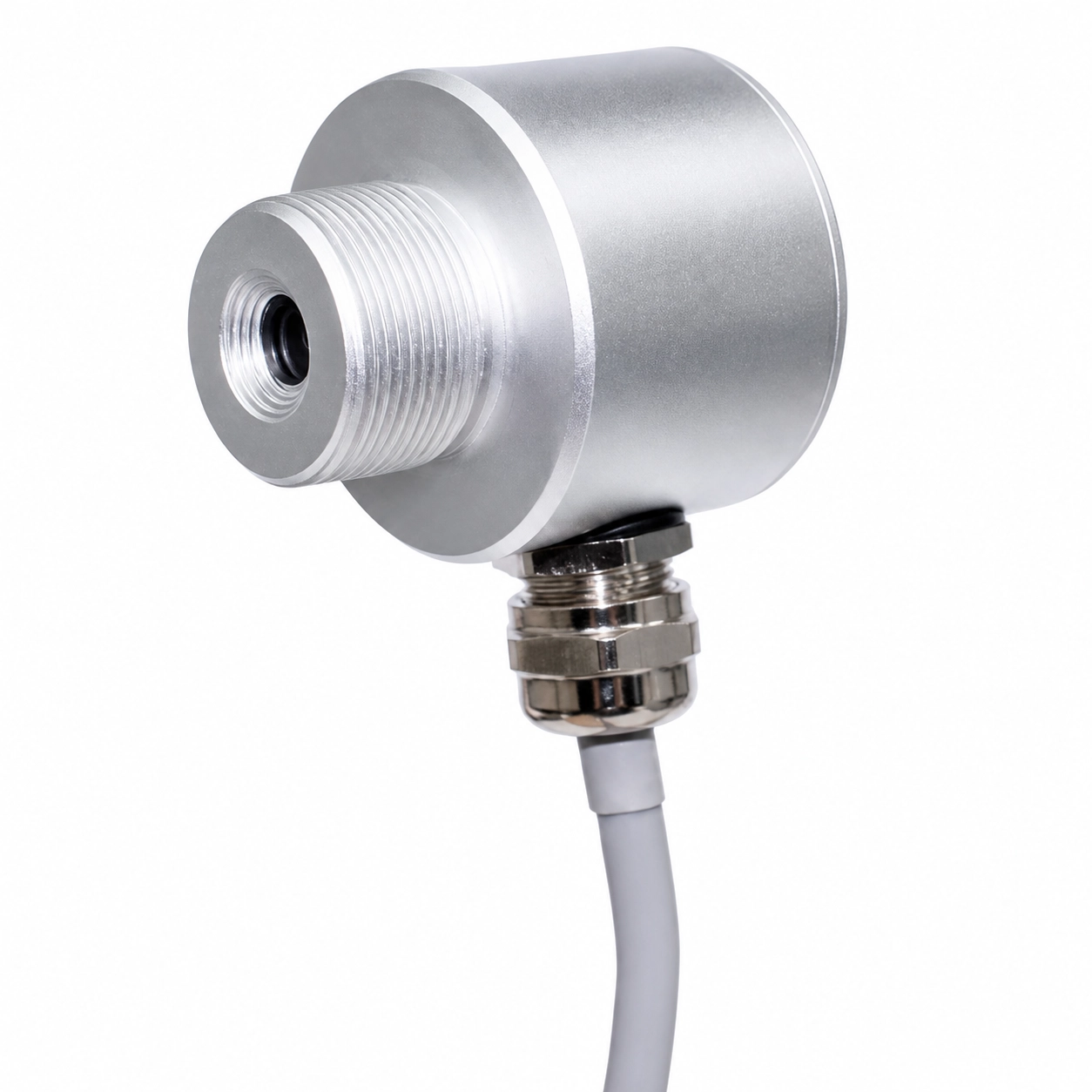

Teknosens TS10-M Pirometre, yüzey sıcaklığının fiziksel temas olmadan ölçülmesi gereken endüstriyel uygulamalar için geliştirilmiş sabit montajlı bir infrared sıcaklık ölçüm cihazıdır. 0°C ile 500°C arasındaki ölçüm aralığı, 15:1 optik çözünürlük, ayarlanabilir emissivity, 4–20 mA analog çıkış ve RS485 dijital haberleşme özellikleri sayesinde üretim hatları ve proses otomasyonu uygulamalarında sürekli sıcaklık takibi için kullanılabilir.
Cihazın IP65 (NEMA-4) alüminyum gövdesi, kompakt sabit montaj yapısı ve standart 2 metre kablosu endüstriyel kurulumlara uygun bir yapı sunar. Ölçüm yüzeyiyle fiziksel temas gerekmediği için hareketli, erişilmesi zor veya temaslı sensör kullanımının uygun olmadığı hedeflerde sıcaklık ölçümü gerçekleştirilebilir.
TS10-M, 0°C ile 500°C arasındaki yüzey sıcaklıklarının ölçülmesi için tasarlanmıştır. Bu aralık, çok yüksek sıcaklık pirometrelerine ihtiyaç duyulmayan ancak yüzey sıcaklığının sürekli ve temassız olarak izlenmesi gereken çok sayıda endüstriyel uygulamayı kapsar.
Pirometre ölçümünde sensör hedef yüzeye temas etmez. Cihaz, yüzey tarafından yayılan infrared enerjiyi algılar ve bu sinyali sıcaklık değerine dönüştürür. Bu nedenle hareketli parçalar, fiziksel temasın mümkün olmadığı noktalar ve ölçüm elemanının prosesi etkilemesinin istenmediği uygulamalarda avantaj sağlar.
TS10-M için belirtilen spektral ölçüm aralığı 0–14 µm'dir. Spektral aralık, pirometrenin hedef yüzeyden yayılan termal enerjiyi algıladığı dalga boyu bölgesini tanımlar.
Doğru pirometre seçiminde sıcaklık aralığı kadar hedef malzemenin yüzey özellikleri ve emissivity değeri de dikkate alınmalıdır. Özellikle parlak ve yansıtıcı yüzeylerde doğru emissivity ayarının yapılması ölçüm güvenilirliği açısından önemlidir.
TS10-M, 15:1 optik çözünürlüğe (D:S = 15:1) sahiptir. Bu değer, sensör ile hedef arasındaki mesafenin ölçüm alanı çapına oranını ifade eder. Teknik dokümanda optik çözünürlük değeri %90 enerji kriterine göre belirtilmiştir.
Örneğin ölçüm mesafesi arttıkça cihazın gördüğü ölçüm alanı da büyür. Bu nedenle hedef alanın cihazın görüş alanını yeterli şekilde doldurması gerekir. Uygulama tasarımında ölçüm mesafesi ile hedef çapı birlikte değerlendirilmelidir.
TS10-M'nin belirtilen ölçüm hassasiyeti, ±%1 veya ölçülen değerden ±1,5°C; hangisi yüksekse şeklindedir.
Tekrarlanabilirlik değeri ise ±%0,5 veya ölçülen değerden ±1°C; hangisi yüksekse olarak belirtilmiştir. Cihazın sıcaklık çözünürlüğü 0,1°C'dir.
Bu teknik değerler, aynı proses koşullarında sıcaklık değişimlerinin izlenmesi ve sıcaklık trendlerinin otomasyon sistemi üzerinden takip edilmesi açısından önem taşır.
TS10-M'nin belirtilen tepki süresi 150 ms (%95 sinyal)'dir. Bu değer, hedef sıcaklığında meydana gelen değişimin cihaz çıkışına aktarılma hızını ifade eder.
Sürekli yüzey sıcaklığı takibi gereken proseslerde 150 ms tepki süresi, sıcaklık değişimlerinin otomasyon sistemi tarafından düzenli olarak izlenmesine imkan verir.
Temassız sıcaklık ölçümünün temel parametrelerinden biri emissivity (yayınım katsayısı) değeridir. Farklı yüzeyler termal enerjiyi farklı oranlarda yaydığı için emissivity ayarı ölçüm sonucunu doğrudan etkileyebilir.
TS10-M'nin emissivity değeri 0,100 ile 1,000 arasında PC yazılımı üzerinden ayarlanabilir. Böylece cihaz farklı yüzey özelliklerine göre yapılandırılabilir.
TS10-M, ölçüm sinyalinin uygulamaya göre işlenmesini sağlayan Peak Hold, Valley Hold ve Average fonksiyonlarını destekler.
TS10-M, endüstriyel otomasyon sistemlerine entegrasyon için 4–20 mA analog çıkış sunar. 4–20 mA sinyali; PLC, gösterge, kontrol cihazı veya veri toplama sistemlerine sıcaklık bilgisinin aktarılmasında yaygın olarak kullanılan endüstriyel standartlardan biridir.
Bunun yanında cihazda RS485 (2 telli) dijital çıkış bulunmaktadır. Böylece sıcaklık verisi uygun dijital otomasyon altyapısına aktarılabilir.
Teknik dokümanda maksimum döngü direnci 10 kΩ, T/C çıkış empedansı ise 20 Ω olarak belirtilmiştir.
TS10-M 24 VDC besleme ile çalışır. Maksimum akım tüketimi 50 mA olarak belirtilmiştir. Bu yapı, cihazın standart endüstriyel kontrol ve otomasyon panolarına entegrasyonunu kolaylaştırır.
Cihazın gövdesi IP65 (NEMA-4) koruma sınıfına sahip alüminyum yapıdadır. IP65 koruma seviyesi, cihazın endüstriyel ortam koşullarında kullanılmasına yönelik önemli bir fiziksel koruma sağlar.
TS10-M'nin belirtilen kullanım ortam sıcaklığı 0°C ile 70°C, depolama sıcaklığı ise -20°C ile 85°C arasındadır. Çalışma ortamı bağıl nem değeri %10–95, yoğuşmasız olarak belirtilmiştir.
Kablo çalışma sıcaklığı -20°C ile 80°C arasındadır.
Teknosens TS10-M standart olarak 2 metre kablo ile sunulmaktadır. Teknik dokümanda ayrıca 5 metre ve 10 metre kablo seçenekleri belirtilmiştir.
Cihazın standart 2 metre kablo dahil ağırlığı yaklaşık 142 gramdır. Kompakt gövde ve düşük ağırlık, sabit montajlı uygulamalarda kurulum açısından avantaj sağlar.
| Model | Teknosens TS10-M |
| Ürün Tipi | Endüstriyel Pirometre / Temassız Sıcaklık Ölçüm Cihazı |
| Sıcaklık Ölçüm Aralığı | 0°C – 500°C |
| Spektral Aralık | 0–14 µm |
| Optik Çözünürlük | 15:1 (%90 enerji) |
| Hassasiyet | ±%1 veya ±1,5°C; hangisi yüksekse |
| Tekrarlanabilirlik | ±%0,5 veya ±1°C; hangisi yüksekse |
| Tepki Süresi | 150 ms (%95 sinyal) |
| Sıcaklık Çözünürlüğü | 0,1°C |
| Emissivity | 0,100 – 1,000, PC yazılımıyla ayarlanabilir |
| Sinyal İşleme | Peak Hold, Valley Hold, Average |
| Analog Çıkış | 4–20 mA |
| Dijital Çıkış | RS485 (2 telli) |
| Maksimum Döngü Direnci | 10 kΩ |
| T/C Çıkış Empedansı | 20 Ω |
| Besleme | 24 VDC |
| Maksimum Akım | 50 mA |
| Koruma Sınıfı | IP65 (NEMA-4) |
| Gövde | Alüminyum |
| Kullanım Sıcaklığı | 0°C – 70°C |
| Saklama Sıcaklığı | -20°C – 85°C |
| Ortam Nemi | %10 – %95, yoğuşmasız |
| Kablo Kullanım Sıcaklığı | -20°C – 80°C |
| Standart Kablo Uzunluğu | 2 metre |
| Kablo Seçenekleri | 2 m (standart), 5 m, 10 m |
| Ağırlık | 142 g (2 m kablo dahil) |
| Yazılım | TT Online |
TS10-M, 0–500°C arasındaki yüzey sıcaklıklarının sürekli ve temassız olarak izlenmesi gereken uygulamalar için değerlendirilebilir.
Pirometrenin ölçüm aralığı tek başına doğru model seçimi için yeterli değildir. TS10-M kullanılacak uygulamada özellikle ölçüm mesafesi ve hedef çapı dikkate alınmalıdır. Modelin optik çözünürlüğü 15:1 olduğundan, sensör hedefe uzaklaştırıldıkça ölçülen alanın çapı da büyür.
Ayrıca hedef yüzeyin emissivity değeri, yüzey malzemesi ve yüzeyin parlak veya mat olması temassız ölçüm sonucunu etkileyebilir. Hassas uygulamalarda emissivity ayarı hedef yüzeye uygun şekilde yapılandırılmalıdır.
