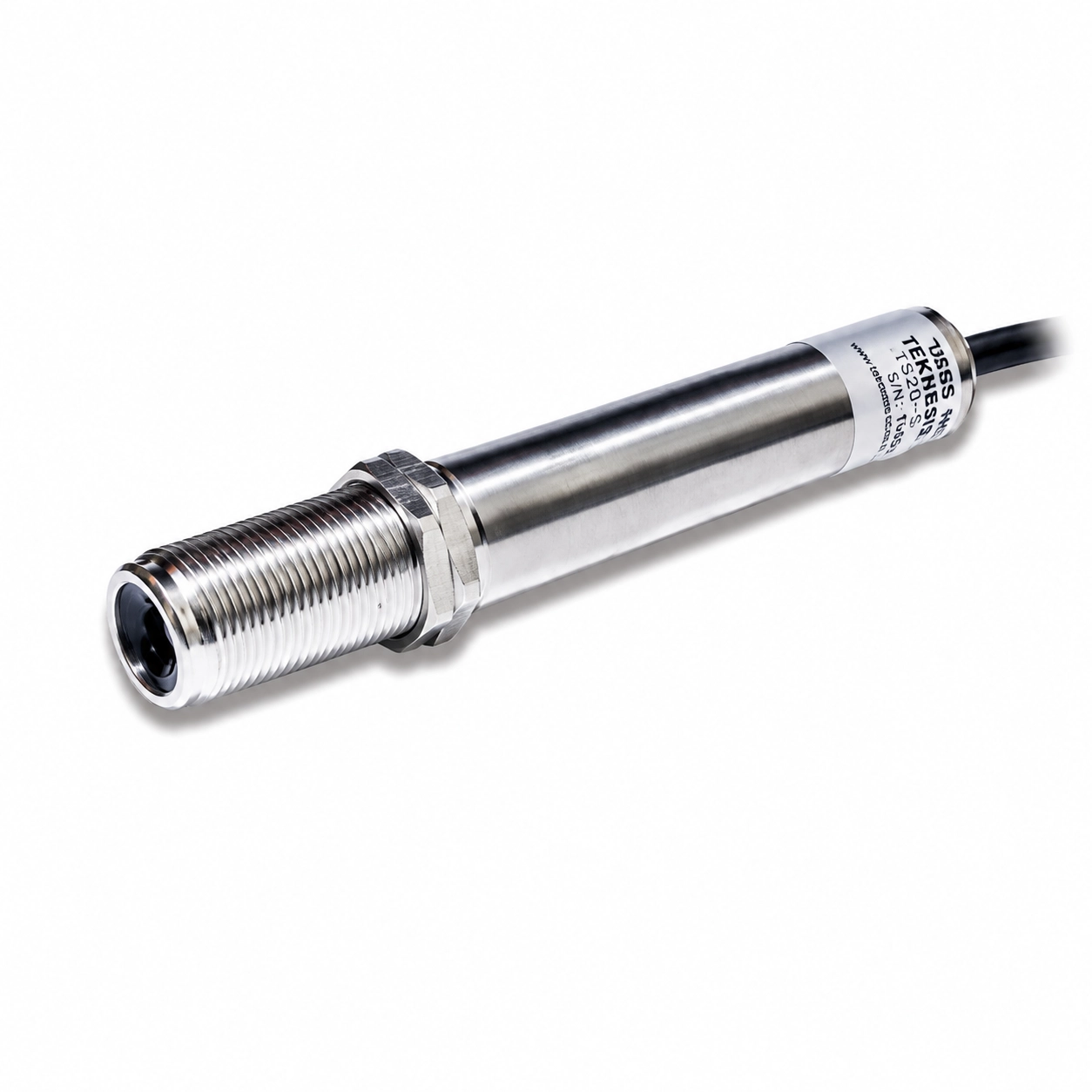

Teknosens TS20-S Pirometre, yüksek sıcaklıktaki yüzey ve proseslerin fiziksel temas gerektirmeden ölçülmesi için geliştirilmiş endüstriyel bir infrared sıcaklık ölçüm cihazıdır. 600°C ile 1600°C arasındaki geniş ölçüm aralığı, 150:1 optik çözünürlük, 5 ms hızlı tepki süresi, 4–20 mA analog çıkış ve RS485 dijital haberleşme özellikleri sayesinde yüksek sıcaklığın sürekli izlenmesi gereken endüstriyel proseslerde kullanılabilir.
TS20-S modeli, TS20 serisi içerisinde 1 µm spektral ölçüm yapısı ile özellikle yüksek sıcaklık uygulamalarına yönelik konumlandırılmıştır. Cihaz, hedef yüzeyden yayılan infrared enerjiyi algılayarak sıcaklık değerini belirler. Böylece termokupl veya RTD sensörün hedefe fiziksel olarak temas ettirilmesinin mümkün olmadığı uygulamalarda temassız ölçüm yapılabilir.
Teknosens TS20-S, 600°C ile 1600°C arasındaki yüksek sıcaklıkların ölçümü için tasarlanmıştır. Bu sıcaklık aralığı; yüksek sıcaklığa çalışan üretim hatları, ısıl prosesler ve temaslı sıcaklık sensörü kullanımının zor veya uygun olmadığı uygulamalar için önemli avantaj sağlar.
Ölçüm sırasında sensör ile hedef yüzey arasında fiziksel temas gerekmediğinden, hareketli veya ulaşılması güç yüzeylerde sıcaklık takibi yapılabilir. Bu yapı aynı zamanda sensörün doğrudan proses yüzeyinin mekanik etkilerine maruz kalmasını önlemeye yardımcı olur.
TS20-S modelinde belirtilen spektral değer 1 µm'dir. Pirometrelerde spektral ölçüm aralığı, cihazın hedef yüzeyden yayılan infrared enerjinin hangi bölgesini algıladığını ifade eder.
TS20-S'nin 1 µm spektral yapısı, modelin yüksek sıcaklık uygulamalarına yönelik tasarımının temel özelliklerinden biridir. Model seçimi yapılırken yalnızca maksimum sıcaklık değeri değil; hedef malzeme, yüzey özellikleri, emissivity değeri, ölçüm mesafesi ve hedef büyüklüğü birlikte değerlendirilmelidir.
TS20-S'nin 150:1 optik çözünürlüğü, pirometre ile hedef arasındaki mesafe arttığında ölçülen alanın büyüklüğünü belirleyen önemli teknik parametrelerden biridir. Teknik dokümanda bu değer %90 enerji esasına göre belirtilmiştir.
Yüksek optik oran, daha uzaktaki nispeten küçük hedeflerin ölçülmesinde avantaj sağlar. Bununla birlikte doğru ölçüm için hedef yüzeyin, cihazın görüş alanını yeterli şekilde doldurması gerekir. Bu nedenle pirometre seçiminde hedef çapı ve ölçüm mesafesi birlikte değerlendirilmelidir.
TS20-S için belirtilen tepki süresi 5 ms (%95 sinyal) seviyesindedir. Bu hızlı tepki yapısı, sıcaklığın kısa sürede değiştiği proseslerin takip edilmesine yardımcı olur.
Temassız ölçüm prensibi ve hızlı sinyal işleme kabiliyeti sayesinde cihaz, ölçüm yapılan yüzeyde meydana gelen sıcaklık değişimlerini proses kontrol veya izleme sistemlerine hızlı şekilde aktarabilir.
TS20-S için belirtilen ölçüm doğruluğu okunan değerin ±%0,5'i + 2°C seviyesindedir. Tekrar edilebilirlik değeri ise okunan değerin ±%0,3'ü + 1°C olarak belirtilmiştir. Cihazın sıcaklık çözünürlüğü 0,1°C'dir.
Temassız sıcaklık ölçümünde en önemli parametrelerden biri emissivity (yayınım katsayısı) değeridir. Farklı malzemeler infrared enerjiyi farklı oranlarda yaydığı için yanlış emissivity ayarı ölçüm sonucunu etkileyebilir.
TS20-S üzerinde emissivity değeri 0,100 ile 1,000 arasında PC yazılımı üzerinden ayarlanabilir. Bu özellik, cihazın farklı hedef yüzeylere ve uygulamalara göre yapılandırılmasını sağlar.
Cihaz, ölçüm sinyalinin prosese uygun şekilde değerlendirilmesi için Peak Hold, Valley Hold ve Average fonksiyonlarını destekler.
TS20-S, endüstriyel otomasyon sistemlerine entegrasyon amacıyla 4–20 mA analog çıkış sunar. Bu sinyal yapısı PLC, kontrol cihazı, gösterge ve benzeri endüstriyel sistemlerle sıcaklık bilgisinin aktarılmasında kullanılabilir.
Cihaz ayrıca RS485 2 telli dijital çıkış özelliğine sahiptir. Böylece sıcaklık verisinin dijital sistemlere aktarılması ve cihazın uygun haberleşme altyapılarıyla birlikte kullanılması mümkündür.
Maksimum loop direnci 500 kΩ olarak belirtilmiştir. Cihazın besleme gerilimi 24 VDC, maksimum akım tüketimi ise 100 mA'dir.
Teknosens TS20-S, IP65 (NEMA-4) çevresel koruma sınıfına sahiptir. Teknik dokümana göre cihazın çalışma ortam sıcaklığı 0°C ile 70°C arasındadır.
Depolama sıcaklığı -20°C ile 80°C, bağıl nem çalışma koşulu ise %10 ile %95, yoğuşmasız olarak belirtilmiştir. Kablo için belirtilen sıcaklık aralığı da -20°C ile 80°C'dir.
| Model | Teknosens TS20-S |
| Ürün Tipi | Endüstriyel Pirometre / Temassız Sıcaklık Ölçüm Cihazı |
| Ölçüm Aralığı | 600°C – 1600°C |
| Spektral Değer | 1 µm |
| Optik Çözünürlük | 150:1 (%90 enerji) |
| Doğruluk | ±%0,5 okuma + 2°C |
| Tekrar Edilebilirlik | ±%0,3 okuma + 1°C |
| Tepki Süresi | 5 ms (%95 sinyal) |
| Sıcaklık Çözünürlüğü | 0,1°C |
| Emissivity | 0,100 – 1,000, PC yazılımı üzerinden ayarlanabilir |
| Sinyal İşleme | Peak Hold, Valley Hold, Average |
| Analog Çıkış | 4–20 mA |
| Dijital Çıkış | RS485 (2 telli) |
| Maksimum Loop Direnci | 500 kΩ |
| Besleme Gerilimi | 24 VDC |
| Maksimum Akım Tüketimi | Maks. 100 mA |
| Koruma Sınıfı | IP65 (NEMA-4) |
| Çalışma Ortam Sıcaklığı | 0°C – 70°C |
| Depolama Sıcaklığı | -20°C – 80°C |
| Bağıl Nem | %10 – %95, yoğuşmasız |
| Kablo Sıcaklığı | -20°C – 80°C |
| Standart Kablo Uzunluğu | 2 metre |
| Kablo Seçenekleri | 2 m (standart), 5 m, 10 m |
| Ağırlık | 280 g (2 m kablo dahil) |
| Yazılım | TT Online |
TS20-S; sıcaklığın 600°C ve üzerine çıktığı, temaslı sensör kullanımının zor olduğu veya hızlı temassız ölçüm gereken endüstriyel proseslerde değerlendirilebilir. Özellikle hedef sıcaklığının yüksek olduğu uygulamalarda TS20 serisinin yüksek sıcaklık modeli olarak öne çıkar.
Uygulamanın uygunluğu değerlendirilirken hedef yüzey sıcaklığıyla birlikte hedef malzeme, emissivity, ölçüm mesafesi, hedef çapı ve görüş açısı dikkate alınmalıdır.
| Özellik | TS20-S | TS20-G |
|---|---|---|
| Sıcaklık Aralığı | 600–1600°C | 300–1300°C |
| Spektral Değer | 1 µm | 1,6 µm |
| Optik Çözünürlük | 150:1 | 150:1 |
| Temel Kullanım Profili | Daha yüksek sıcaklık prosesleri | 300°C'den başlayan yüksek sıcaklık prosesleri |
İki model arasında seçim yapılırken yalnızca maksimum sıcaklığa göre karar verilmemelidir. Uygulamanın gerçek sıcaklık aralığı ve optik koşulları dikkate alınmalıdır.
