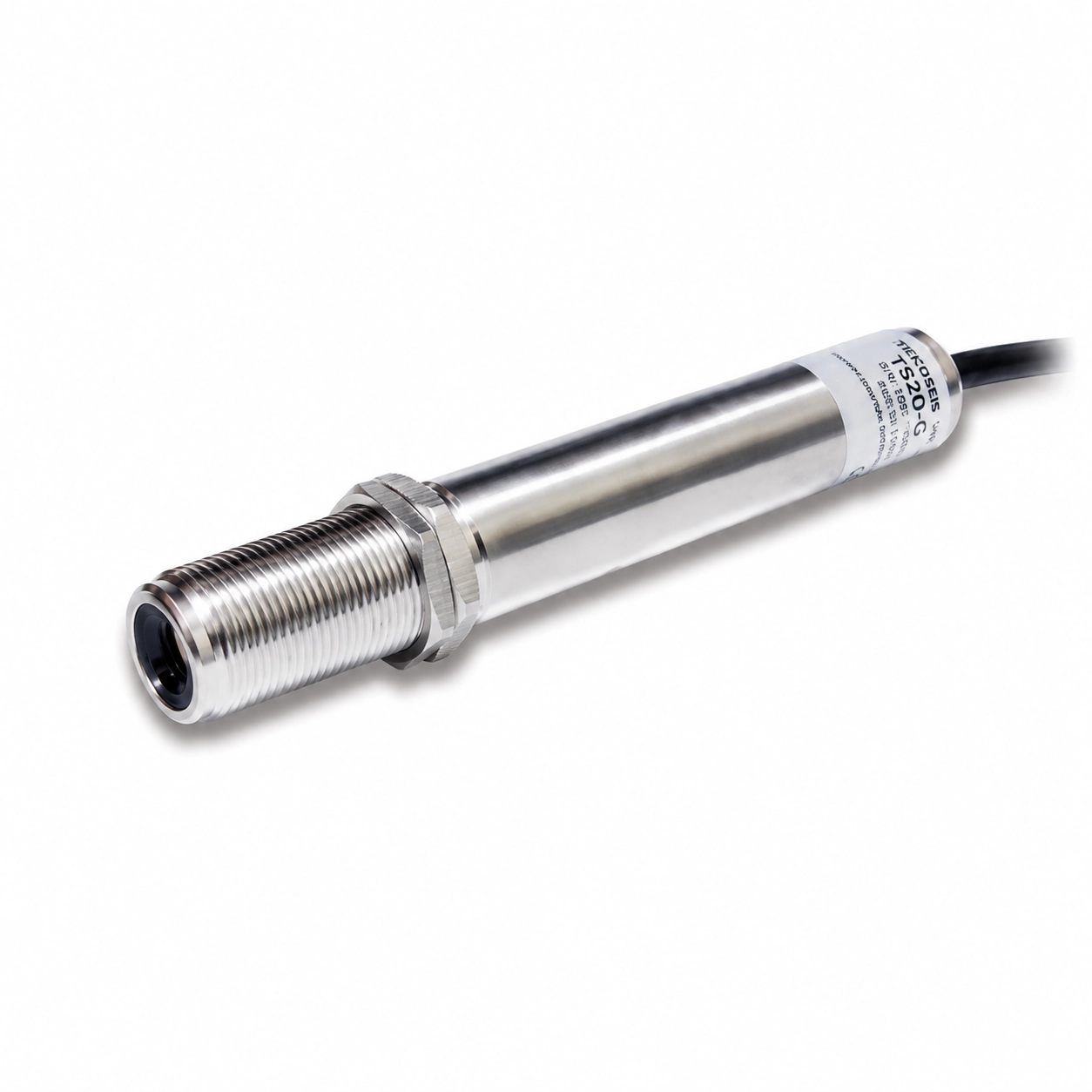

Teknosens TS20-G Pirometre, yüksek sıcaklıktaki hedeflerin fiziksel temas gerektirmeden sıcaklık ölçümünün yapılması için geliştirilmiş endüstriyel bir infrared sıcaklık ölçüm cihazıdır. 300°C ile 1300°C arasındaki ölçüm aralığı, 150:1 optik çözünürlük, hızlı tepki süresi ve endüstriyel haberleşme seçenekleri sayesinde sürekli sıcaklık takibi gerektiren proseslere entegre edilebilir.
TS20-G'nin en önemli özelliklerinden biri 1,6 µm spektral ölçüm yapısıdır. Cihaz, hedef yüzeyden yayılan termal radyasyonu algılayarak sıcaklık bilgisini oluşturur. Böylece hareketli, ulaşılması güç veya doğrudan temaslı sensör kullanımının uygun olmadığı yüksek sıcaklıklı uygulamalarda sıcaklık ölçümü gerçekleştirilebilir.
Klasik termokupl veya RTD sensörlerde ölçüm elemanının çoğunlukla ölçülen yüzeyle veya prosesle fiziksel temas kurması gerekir. Pirometrelerde ise sıcaklık, hedef yüzeyden yayılan enerji üzerinden optik olarak ölçülür. Bu nedenle TS20-G; temasın mümkün olmadığı, sensörün hedefe yaklaştırılmasının zor olduğu veya sıcaklığın hızlı şekilde takip edilmesi gereken proseslerde önemli bir alternatif oluşturur.
150:1 optik çözünürlük, cihazın ölçüm noktası ile hedef arasındaki mesafe arttığında ölçüm alanının nasıl büyüdüğünü tanımlayan temel parametrelerden biridir. Yüksek optik çözünürlük, uzaktaki daha küçük hedef alanlarının ölçülmesinde önemli avantaj sağlar.
Teknosens TS20-G modeli 300°C ile 1300°C arasındaki sıcaklıkların ölçümü için tasarlanmıştır. TS20 ürün ailesi içerisinde G modeli, 1,6 µm spektral yapı ile yüksek sıcaklık uygulamalarına yönelik konumlandırılmıştır.
Cihazın belirtilen ölçüm doğruluğu okunan değerin ±%0,5'i + 2°C, tekrar edilebilirlik değeri ise okunan değerin ±%0,3'ü + 1°C seviyesindedir. Sıcaklık çözünürlüğü 0,1°C olarak belirtilmiştir.
TS20-G, %95 sinyal seviyesine ulaşmak için belirtilen 5 ms tepki süresi sayesinde sıcaklık değişimlerinin hızlı takip edilmesi gereken uygulamalarda kullanılabilir. Temassız ölçüm prensibi ile hızlı sinyal işleme özelliğinin birlikte kullanılması, proses sıcaklığındaki değişimlerin kısa sürede algılanmasına yardımcı olur.
Temassız sıcaklık ölçümünde hedef yüzeyin emissivity (yayınım katsayısı), ölçüm sonucunu etkileyen önemli parametrelerden biridir. TS20-G üzerinde emissivity değeri 0,100 ile 1,000 arasında PC yazılımı üzerinden ayarlanabilir. Bu özellik, cihazın farklı yüzey özelliklerine göre yapılandırılmasına olanak verir.
Cihaz ayrıca Peak Hold, Valley Hold ve Average sinyal işleme fonksiyonlarını destekler. Böylece ölçüm sinyali uygulamanın ihtiyacına göre maksimum değer, minimum değer veya ortalama değer üzerinden değerlendirilebilir.
TS20-G, endüstriyel otomasyon sistemlerine entegrasyon için hem analog hem dijital çıkış sunar. 4–20 mA analog çıkış, endüstride yaygın kullanılan kontrol ve izleme sistemleriyle bağlantı kurulmasına imkan verir. Buna ek olarak cihazda 2 telli RS485 dijital haberleşme çıkışı bulunmaktadır.
Besleme gerilimi 24 VDC, maksimum akım tüketimi ise 100 mA olarak belirtilmiştir. Standart ürün 2 metre kablo ile sunulmakta; teknik dokümana göre 5 metre ve 10 metre kablo seçenekleri de bulunmaktadır.
TS20-G gövdesi IP65 (NEMA-4) çevresel koruma sınıfına sahiptir. Cihaz için belirtilen çalışma ortam sıcaklığı 0°C ile 70°C, depolama sıcaklığı ise -20°C ile 80°C arasındadır. Bağıl nem çalışma koşulu %10–95, yoğuşmasız olarak belirtilmiştir.
Standart 2 metre kablo dahil cihaz ağırlığı yaklaşık 280 gramdır. Kablo için belirtilen çalışma sıcaklığı -20°C ile 80°C arasındadır.
| Model | Teknosens TS20-G |
| Ürün Tipi | Endüstriyel Pirometre / Temassız Sıcaklık Ölçüm Cihazı |
| Sıcaklık Ölçüm Aralığı | 300°C – 1300°C |
| Spektral Değer | 1,6 µm |
| Optik Çözünürlük | 150:1 (%90 enerji) |
| Doğruluk | ±%0,5 okuma + 2°C |
| Tekrar Edilebilirlik | ±%0,3 okuma + 1°C |
| Tepki Süresi | 5 ms (%95 sinyal) |
| Sıcaklık Çözünürlüğü | 0,1°C |
| Emissivity | 0,100 – 1,000, PC yazılımı üzerinden ayarlanabilir |
| Sinyal İşleme | Peak Hold, Valley Hold, Average |
| Analog Çıkış | 4–20 mA |
| Dijital Çıkış | RS485 (2 telli) |
| Besleme | 24 VDC |
| Maksimum Akım Tüketimi | Maks. 100 mA |
| Koruma Sınıfı | IP65 (NEMA-4) |
| Ortam Sıcaklığı | 0°C – 70°C |
| Depolama Sıcaklığı | -20°C – 80°C |
| Bağıl Nem | %10 – %95, yoğuşmasız |
| Kablo Sıcaklığı | -20°C – 80°C |
| Standart Kablo Uzunluğu | 2 metre |
| Kablo Seçenekleri | 2 m (standart), 5 m, 10 m |
| Ağırlık | 280 g (2 m kablo dahil) |
| Yazılım | TT Online |
TS20-G; ölçüm noktasına fiziksel temasın uygun olmadığı, hedef sıcaklığının yüksek olduğu, hızlı sıcaklık değişimlerinin izlenmesi gerektiği veya ölçüm cihazının hedef bölgeden belirli bir mesafede konumlandırılması gereken uygulamalarda değerlendirilebilir.
Pirometre seçiminde yalnızca maksimum sıcaklık değeri dikkate alınmamalıdır. Ölçüm sıcaklık aralığı, hedef yüzeyin emissivity değeri, hedef büyüklüğü, ölçüm mesafesi ve gerekli optik çözünürlük birlikte değerlendirilmelidir. TS20-G'nin 150:1 optik çözünürlüğü ve ayarlanabilir emissivity yapısı, doğru uygulama koşulları oluşturulduğunda ölçüm sisteminin prosese uygun şekilde yapılandırılmasına yardımcı olur.
