ThermoKoTec Mineral İzoleli A Sınıfı PT100 Sensör; yüksek doğruluk, hızlı sıcaklık takibi, dar montaj alanı ve sökülebilir cihaz bağlantısının birlikte gerekli olduğu uygulamalar için geliştirilmiş, ince çaplı bir RTD sıcaklık sensörüdür.

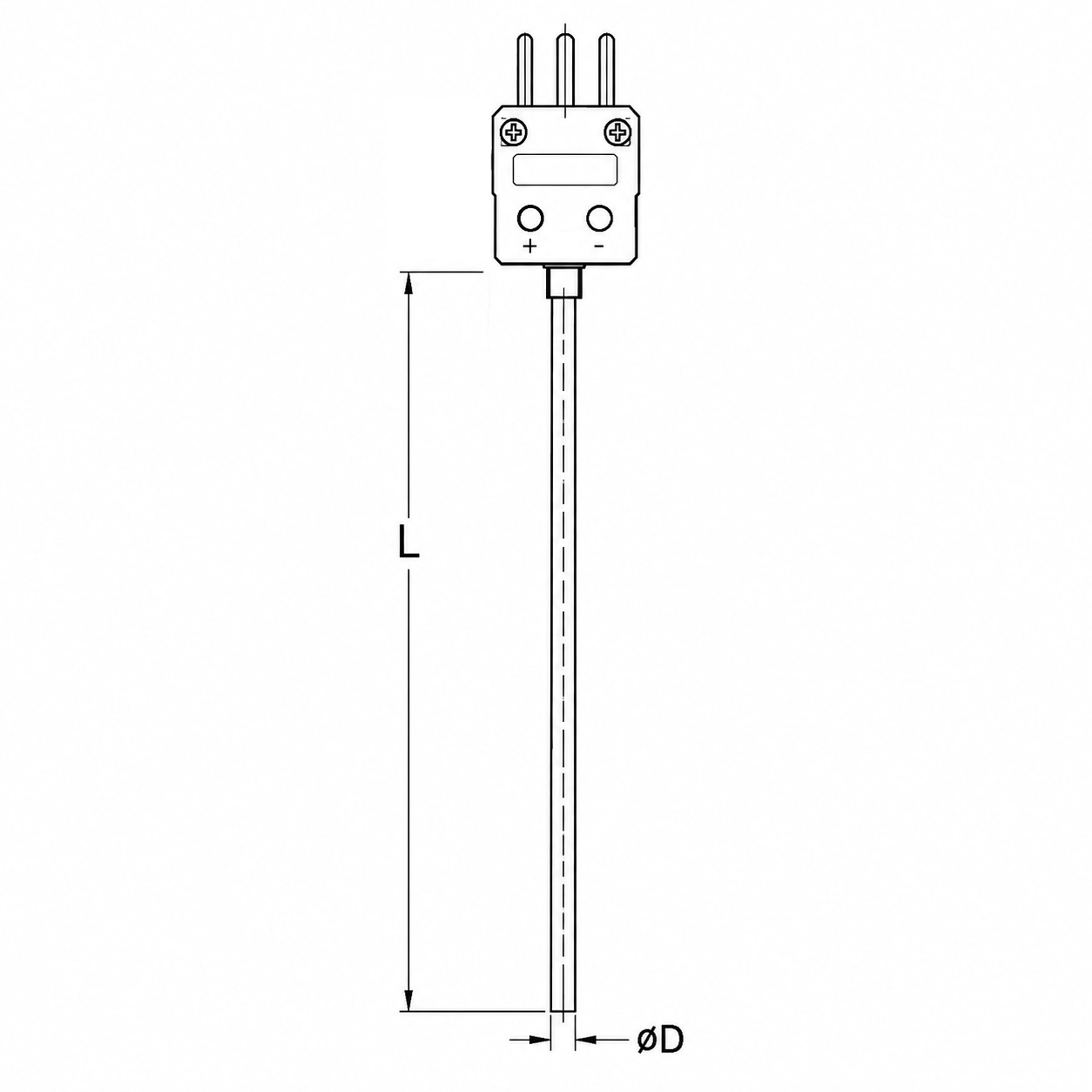

Sensör; Ø1,5 mm çapında ve 200 mm uzunluğunda 316 paslanmaz çelik prob, mineral izoleli iç yapı, A Sınıfı (Class A) PT100 ölçüm elemanı ve 3 pin minyatür RTD konnektörü ile sunulur. Üç telli PT100 bağlantı düzeni, uygun ölçüm cihazıyla kullanıldığında bağlantı hattı direncinin ölçüm sonucuna etkisini azaltmaya yardımcı olur.

Öne Çıkan Özellikler

A Sınıfı / Class A PT100: IEC 60751 tolerans yaklaşımına göre daha düşük ölçüm sapması gerektiren uygulamalar için.
Ø1,5 mm ince prob: Düşük termal kütle, dar deliklere erişim ve kalın problara göre daha hızlı sıcaklık tepkisi.
200 mm prob uzunluğu: Ölçüm noktasına erişim ve uygun daldırma derinliği oluşturmak için uzun gövde yapısı.
Mineral izoleli yapı: İç iletkenlerin sıkıştırılmış mineral yalıtım içerisinde korunması ve metal kılıf ile çevrelenmesi.
316 paslanmaz çelik kılıf: Birçok endüstriyel ortamda mekanik dayanım ve geliştirilmiş korozyon direnci.
3 pin minyatür konnektör: Sensörün uyumlu ölçüm cihazına veya uzatma bağlantısına hızlı şekilde takılıp çıkarılabilmesi.
Üç telli RTD ölçüm düzeni: İletken direncinin ölçüm üzerindeki etkisini azaltmaya yönelik bağlantı yapısı.
Kompakt endüstriyel tasarım: Test, laboratuvar, makine, AR-GE ve özel ölçüm düzeneklerinde kullanılmaya uygun yapı.

Teknik Özellikler

Marka	ThermoKoTec
Ürün Kodu	TKR71-PT015-200-MS-316A
Ürün Barkodu	791042504006
Ürün Tipi	Mineral izoleli RTD sıcaklık sensörü
Sensör Elemanı	PT100 platin direnç termometresi
Nominal Direnç	0 °C sıcaklıkta 100 Ω
Tolerans Sınıfı	A Sınıfı / Class A
Standart Referansı	IEC 60751 PT100 direnç-sıcaklık karakteristiği
Bağlantı Düzeni	3 telli RTD bağlantısı
Konnektör	3 pin minyatür erkek RTD konnektörü / soketli bağlantı
Prob Malzemesi	316 paslanmaz çelik
Prob Çapı	Ø1,5 mm
Prob Uzunluğu	200 mm
İzolasyon Yapısı	Sıkıştırılmış mineral izolasyonlu metal kılıf yapısı
Uyumlu Cihaz Girişi	3 telli PT100 / RTD girişi bulunan gösterge, kontrol cihazı, transmitter veya veri toplama sistemi
Uygulama Sıcaklığı	PT100 elemanı, konnektör, montaj şekli ve proses koşullarının izin verdiği ürün sınırları içerisinde kullanılmalıdır. Uygulama sıcaklığı sipariş öncesinde teyit edilmelidir.

Teknik doğruluk notu: A Sınıfı ifadesi, PT100 ölçüm elemanının standart tolerans sınıfını belirtir. A Sınıfı tanımı tek başına kalibrasyon sertifikası, tüm ölçüm zincirinin kesin doğruluğu veya her sıcaklıkta sabit bir ±0,15 °C sapma anlamına gelmez.

PT100 Sensör Nedir?

PT100, sıcaklığa bağlı olarak elektriksel direnci değişen platin esaslı bir RTD sensörüdür. “Pt” ifadesi platin ölçüm elemanını, “100” ifadesi ise sensörün 0 °C sıcaklıktaki nominal 100 Ω direnç değerini belirtir.

Sıcaklık yükseldikçe PT100 sensörün direnci artar. Uyumlu bir sıcaklık göstergesi, kontrol cihazı, transmitter veya veri toplama sistemi bu direnç değişimini ölçerek sıcaklık değerine dönüştürür. PT100 sensörler; ölçüm tekrarlanabilirliği, standartlaştırılmış direnç-sıcaklık ilişkisi ve endüstriyel cihazlarla geniş uyumluluk nedeniyle proses ve test uygulamalarında yaygın olarak kullanılır.

A Sınıfı PT100 veya Class A PT100 Ne Anlama Gelir?

A Sınıfı ve Class A aynı tolerans sınıfını ifade eder. IEC 60751 yaklaşımına göre A Sınıfı PT100 sensörün izin verilen sıcaklık sapması aşağıdaki formülle hesaplanır:

±(0,15 + 0,002 × |t|) °C

Formüldeki |t|, ölçülen sıcaklığın işaretten bağımsız mutlak değeridir. Dolayısıyla A Sınıfı tolerans değeri sıcaklığa göre değişir; bütün ölçüm aralığında sabit ±0,15 °C değildir.

Ölçülen Sıcaklık	A Sınıfı İzin Verilen Sapma	Açıklama
0 °C	±0,15 °C	Sınıf formülünün başlangıç toleransı
100 °C	±0,35 °C	±(0,15 + 0,002 × 100)
200 °C	±0,55 °C	±(0,15 + 0,002 × 200)

Bu değerler yalnızca PT100 ölçüm elemanının tolerans sınıfını açıklar. Gerçek sistem doğruluğu; ölçüm cihazı, transmitter, bağlantı hattı, pin eşleşmesi, daldırma derinliği, prosesle termal temas, sensörün kendi kendine ısınması, ortam sıcaklığı ve zaman içerisindeki sürüklenme gibi ek etkenlerden etkilenebilir.

Ayrıca A Sınıfı toleransın geçerli olduğu sıcaklık aralığı, kullanılan PT100 elemanının ince film veya tel sarımlı yapıda olmasına göre değişebilir. Kritik uygulamalarda eleman tipi, doğrulanmış çalışma aralığı ve gerekiyorsa kalibrasyon sertifikası sipariş öncesinde belirtilmelidir.

Mineral İzoleli PT100 Yapısı Nedir?

Mineral izoleli PT100 sensörlerde ölçüm elemanına giden iç iletkenler, metal dış kılıf içerisinde sıkıştırılmış mineral yalıtımla çevrelenir. Mineral izolasyon için yaygın olarak yüksek saflıkta magnezyum oksit kullanılır. Bu yapı; iletkenlerin birbirinden ve metal dış kılıftan elektriksel olarak ayrılmasına, ısının ölçüm ucuna aktarılmasına ve ince çaplı sensör gövdesinin mekanik olarak desteklenmesine yardımcı olur.

Mineral izoleli yapı, standart kablo izolasyonlarından farklıdır. Sensörün metal kılıfı, iç iletkenleri proses ortamından ayıran sürekli bir dış koruma oluşturur. Bu sayede kompakt çapta, doğrudan sıcaklık algılamaya uygun ve özel montaj alanlarına girebilen bir sensör tasarımı elde edilir.

Mineral İzolasyonun Sağladığı Başlıca Avantajlar

İç iletkenlerin metal prob kılıfından elektriksel olarak yalıtılması
Ölçüm ucuna etkili ısı transferi sağlanmasına yardımcı olan sıkıştırılmış iç yapı
İnce çaplı ve kompakt sensör geometrisinin üretilebilmesi
Kablo izolasyonuna göre daha bütünleşik metal dış koruma
Dar delik, kanal ve özel makine bağlantılarında kullanım kolaylığı
Sensör elemanı ile bağlantı konnektörü arasında düzenli ve korumalı iletken yapısı

Nem ve bağlantı notu: Mineral izolasyonlu sensörlerde konnektör ve geçiş bölgelerinin fiziksel bütünlüğü önemlidir. Konnektör gövdesi proses içerisine daldırılmamalı; sıvı, yoğunlaşma, yağ ve doğrudan proses sıcaklığından korunmalıdır.

Ø1,5 mm İnce Prob Neden Önemlidir?

Prob çapının küçülmesi sensörün metal kütlesini azaltır. Aynı proses ve montaj koşulları altında düşük termal kütle, daha kalın problara göre sıcaklık değişimine daha hızlı tepki verilmesine yardımcı olabilir. Ø1,5 mm gövde ayrıca standart çaplı sensörlerin giremediği dar deliklerde ve sınırlı montaj alanlarında ölçüm yapılmasını kolaylaştırır.

İnce çapın avantajı aynı zamanda dikkatli kullanım gerektirir. Ø1,5 mm prob, daha kalın sensörler kadar yüksek mekanik rezerv sunmaz. Sensör; keskin şekilde bükülmemeli, sürekli ileri-geri esnetilmemeli, konnektör geçiş noktasından zorlanmamalı ve darbe altında bırakılmamalıdır.

Uygulama kontrollü bir şekillendirme gerektiriyorsa izin verilen minimum bükme yarıçapı ve bükülebilir bölge ayrıca teyit edilmelidir. Ölçüm elemanının bulunduğu uç bölge ile konnektöre yakın geçiş bölgesinde bükme yapılmaması önerilir.

200 mm Prob Boyunun Uygulamaya Etkisi

200 mm prob uzunluğu, sensörün ölçüm yapılacak noktaya ulaşmasına ve konnektörün sıcak proses bölgesinden daha uzakta tutulmasına yardımcı olur. Ancak doğru ölçüm yalnızca probun uzun olmasına bağlı değildir. Sensörün yeterli daldırma derinliğiyle yerleştirilmesi ve probun ölçüm yapılacak ortamla iyi termal temas kurması gerekir.

Yetersiz daldırma, prob boyunca oluşan ısı iletimi nedeniyle ölçüm sapmasına yol açabilir. Kapalı delik uygulamalarında prob ucu ölçüm yüzeyine mümkün olduğunca iyi temas etmeli; akışkan ölçümlerinde ise sensör, proses sıcaklığını temsil eden uygun noktaya yerleştirilmelidir.

316 Paslanmaz Çelik Prob Kılıfı

Bu modelin metal dış kılıfı 316 paslanmaz çelikten üretilmiştir. 316 kalite; krom ve nikelin yanı sıra molibden içeren östenitik bir paslanmaz çelik grubudur. Molibden içeriği, birçok uygulamada 304 kalite paslanmaz çeliğe göre genel ve bölgesel korozyon direncinin geliştirilmesine yardımcı olur.

316 paslanmaz çelik; genel makine uygulamaları, nemli ortamlar, proses ekipmanları, test sistemleri ve uygun kimyasal koşullarda tercih edilebilir. Bununla birlikte “316 paslanmaz” ifadesi sensörün bütün kimyasallara, klorürlü ortamlara, güçlü asitlere, yüksek basınca veya aşındırıcı akışa koşulsuz dayanıklı olduğu anlamına gelmez.

Ölçülecek akışkanın kimyasal bileşimi, sıcaklığı, basıncı, akış hızı ve aşındırıcılığı değerlendirilmelidir. Basınçlı, yüksek hızlı veya aşındırıcı proseslerde sensörün doğrudan prosese verilmesi yerine uygun bir rekor, koruyucu kılıf veya thermowell kullanılması gerekebilir.

3 Telli PT100 Bağlantısı ve 3 Pin Minyatür Soket

PT100 ölçümünde bağlantı kablolarının elektriksel direnci ölçülen toplam dirence eklenebilir. İki telli bağlantıda bu hat direnci doğrudan ölçüm hatasına dönüşebilir. Üç telli bağlantıda ise ölçüm cihazı, eşit özellikteki bağlantı iletkenlerini kullanarak hat direncinin etkisini büyük ölçüde kompanse eder.

Bu ürünün 3 pin minyatür RTD konnektörü, üç telli PT100 bağlantısının kompakt ve sökülebilir şekilde kurulmasına imkân verir. Sensör; uyumlu dişi konnektör, RTD uzatma kablosu veya doğrudan 3 pinli cihaz girişiyle kullanılabilir.

3 Pin Minyatür Konnektörün Avantajları

Sensörü ölçüm cihazından hızlı şekilde ayırabilme
Sabit kablo yerine değiştirilebilir bağlantı kablosu kullanabilme
Test ve laboratuvar düzeneklerinde sensör değişimini kolaylaştırma
Dar alanlarda standart boy konnektörlere göre daha kompakt bağlantı
Üç telli PT100 bağlantı düzenini tek konnektör içerisinde toplama
Bakım, kontrol ve karşılaştırma ölçümlerinde pratik sökme-takma

Pin bağlantısı önemlidir: PT100 elemanının kendisi polariteye duyarlı değildir; ancak üç telli kompanzasyonun doğru çalışması için aynı sensör ucuna bağlı iki iletkenin cihaz üzerindeki doğru terminal çiftine bağlanması gerekir. Konnektör pin dizilimi ile ölçüm cihazının bağlantı şeması birlikte kontrol edilmelidir.

Bu Model Standart PT100 Sensörlerden Nasıl Ayrılır?

Özellik	Bu Üründeki Karşılığı	Uygulama Faydası
Tolerans sınıfı	A Sınıfı / Class A	Class B sensörlere göre daha dar standart tolerans
Prob çapı	Ø1,5 mm	Düşük termal kütle ve dar ölçüm noktalarına erişim
İç yapı	Mineral izoleli metal kılıf	İnce ve bütünleşik sensör konstrüksiyonu
Kılıf malzemesi	316 paslanmaz çelik	Birçok endüstriyel ortamda geliştirilmiş korozyon dayanımı
Bağlantı	3 telli, 3 pin minyatür konnektör	Hat direnci kompanzasyonu ve hızlı sök-tak kolaylığı
Prob boyu	200 mm	Ölçüm noktasına erişim ve konnektörü sıcak bölgeden uzaklaştırma

Kullanım Alanları

Mineral izoleli A Sınıfı PT100 sensör; ince çap, yüksek ölçüm hassasiyeti ve sökülebilir bağlantı gerektiren aşağıdaki uygulamalarda değerlendirilebilir:

Laboratuvar sıcaklık ölçüm düzenekleri
AR-GE ve prototip test sistemleri
Kalibrasyon cihazlarıyla yapılan karşılaştırma ölçümleri
Makine ve ekipman içerisindeki dar ölçüm delikleri
Kalıp, blok, plaka ve özel metal parçaların iç sıcaklık takibi
PID kontrol cihazı ve sıcaklık göstergesi bağlantıları
Veri toplama ve sıcaklık kayıt sistemleri
OEM makine ve cihaz üretimi
Pilot proses ve deney düzenekleri
Hızlı değişen sıcaklıkların daha düşük termal kütleyle izlenmesi gereken uygulamalar

Sertifikasyon notu: Ürün adı veya malzeme bilgisi tek başına basınç dayanımı, ATEX, IECEx, SIL, hijyenik proses, gıda teması veya kalibrasyon sertifikası anlamına gelmez. Bu gereksinimler varsa sipariş öncesinde ayrıca belirtilmelidir.

Montaj ve Kullanım Sırasında Dikkat Edilmesi Gerekenler

Cihaz girişini kontrol edin: Ölçüm cihazının 3 telli PT100 / RTD girişini desteklediğinden emin olun. K, J, T veya E tipi termokupl girişi PT100 ile aynı değildir.
Pin dizilimini doğrulayın: Konnektör pinleri ile cihaz terminal şeması eşleştirilmelidir. Yanlış pin bağlantısı, hat direnci kompanzasyonunun çalışmamasına veya hatalı ölçüme neden olabilir.
Yeterli daldırma sağlayın: Probun yalnızca uç kısmının yüzeysel olarak temas etmesi yerine ölçüm ortamını temsil edecek yeterli uzunlukta yerleştirilmesi gerekir.
Termal teması iyileştirin: Delik içi ölçümlerde prob ile ölçüm yüzeyi arasındaki hava boşluğu azaltılmalıdır. Gerektiğinde uygulamaya uygun termal temas yöntemi kullanılmalıdır.
Keskin bükmeden kaçının: Ø1,5 mm prob, kablo gibi sürekli bükülüp açılmamalıdır. Uç bölge ve konnektör geçişi mekanik zorlamadan korunmalıdır.
Konnektörü sıcak bölgeden uzak tutun: Metal prob proses içerisine girerken minyatür konnektör gövdesi doğrudan proses sıcaklığına, sıvıya veya yoğunlaşmaya maruz bırakılmamalıdır.
Basınç ve akışı değerlendirin: Basınçlı, titreşimli, yüksek hızlı veya aşındırıcı proseslerde uygun thermowell ya da koruyucu montaj elemanı kullanılmalıdır.
Ölçüm akımını doğru seçin: PT100 üzerinden gereğinden yüksek ölçüm akımı geçirilmesi sensörün kendi kendine ısınmasına ve ölçüm sapmasına yol açabilir.
Periyodik doğrulama planlayın: Kritik proseslerde sensör, cihaz ve bağlantı hattı birlikte kontrol edilmeli; gerekiyorsa izlenebilir kalibrasyon uygulanmalıdır.

PT100 ile Termokupl Arasındaki Fark

Bu ürün bir termokupl değil, PT100 direnç sıcaklık sensörüdür. K, J, T ve E tipi termokupllar sıcaklığa bağlı milivolt sinyali üretirken PT100, sıcaklığa bağlı direnç değişimi oluşturur. Bu nedenle cihaz giriş tipi ve bağlantı şekli birbirinden farklıdır.

Karşılaştırma	PT100 RTD	Termokupl
Ölçüm prensibi	Direnç değişimi	Termoelektrik milivolt sinyali
Bu ürünün bağlantısı	3 telli, 3 pin RTD bağlantısı	Termokupl tipine göre iki kutuplu bağlantı
Cihaz girişi	PT100 / RTD girişi	K, J, T, E veya diğer termokupl girişleri
Bağlantı kablosu	RTD bağlantısına uygun eş iletkenli kablo	Termokupl tipine uygun kompanzasyon veya uzatma kablosu

Uyumluluk uyarısı: Bu sensör K, J, T veya E tipi termokupl girişine doğrudan bağlanmamalıdır. Kullanılacak cihazın giriş menüsünde veya terminal şemasında PT100, RTD ya da 3-wire RTD desteği bulunmalıdır.

Sıkça Sorulan Sorular

A Sınıfı PT100 yüksek doğruluklu mudur?

A Sınıfı PT100, IEC 60751 tolerans yaklaşımında Class B sensöre göre daha dar izin verilen sapmaya sahiptir. Bununla birlikte sistemin gerçek doğruluğu yalnızca sensör sınıfına değil; cihaz, bağlantı, montaj ve kalibrasyon koşullarına da bağlıdır.

A Sınıfı PT100 sensörün 100 °C sıcaklıktaki toleransı nedir?

IEC 60751 A Sınıfı formülüne göre 100 °C sıcaklıkta sensör elemanının izin verilen sapması ±0,35 °C’dir.

3 pinli PT100 ile 3 telli PT100 aynı şey midir?

Bu üründeki 3 pinli minyatür RTD bağlantısı, üç telli PT100 ölçüm düzeninin konnektör üzerinden taşınması için kullanılır. Bununla birlikte cihaz ve ara kablo üzerindeki pin dizilimi mutlaka doğrulanmalıdır.
