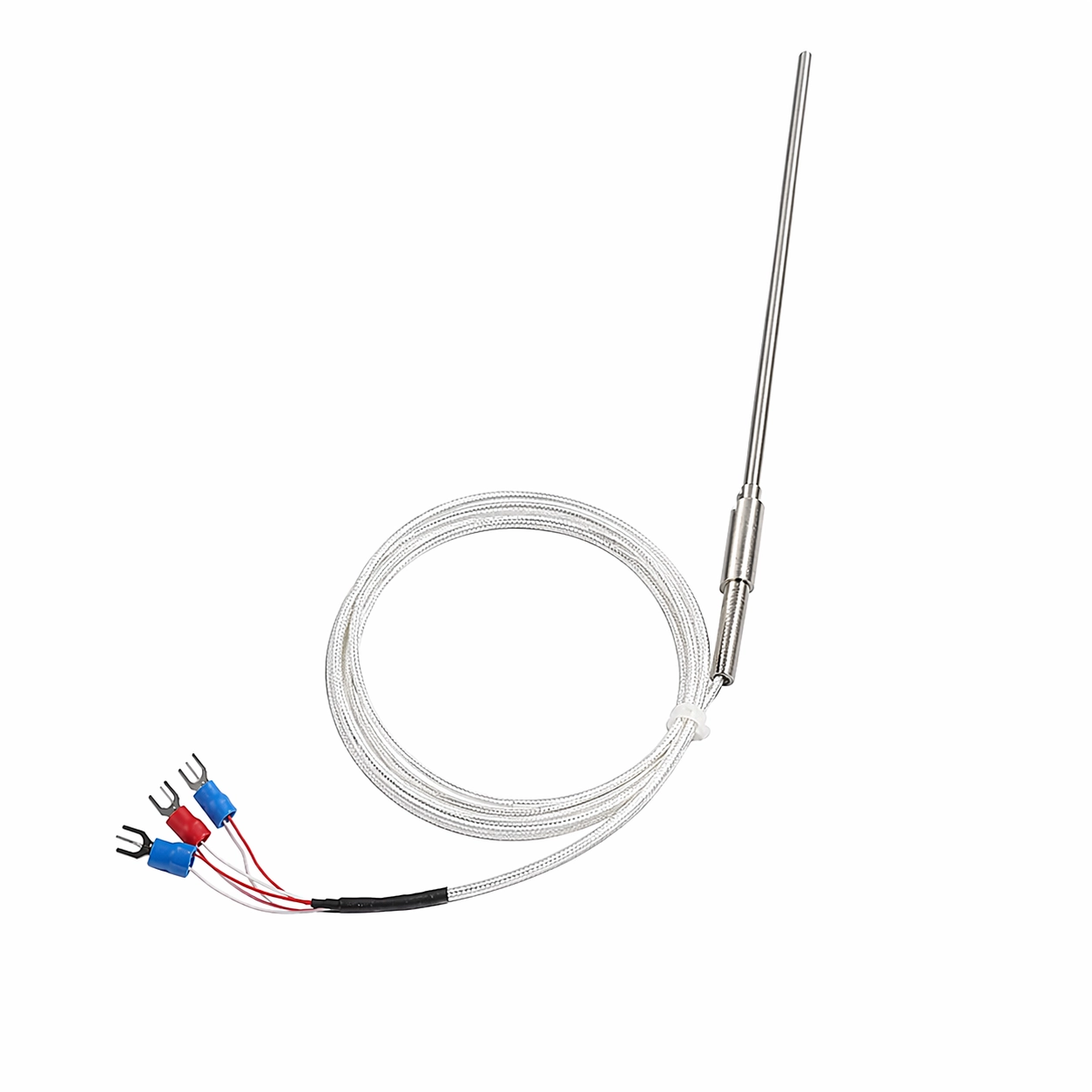

ThermoKoTec Mineral İzoleli B Class PT100 Sensör; genel endüstriyel sıcaklık ölçümü, kompakt montaj ve doğrudan terminal bağlantısının birlikte gerekli olduğu uygulamalar için geliştirilmiştir.

Sensör; B Class PT100 ölçüm elemanı, 304 paslanmaz çelikten üretilmiş Ø3 × 100 mm mineral izoleli prob, 1 metre bağlantı kablosu ve 3 telli PT100 bağlantısına uygun çatal pabuçlu uçlar ile sunulur. Ø3 mm prob, tepki süresi ile mekanik dayanım arasında dengeli bir yapı sağlarken kablolu tasarım; pano, kontrol cihazı, transmitter ve veri toplama sistemlerine doğrudan bağlantıyı kolaylaştırır.

Öne Çıkan Özellikler

B Class PT100 ölçüm elemanı: Genel endüstriyel sıcaklık ölçümlerinde yaygın kullanılan standart tolerans sınıfı.
3 telli PT100 bağlantısı: Uyumlu ölçüm cihazıyla kullanıldığında bağlantı kablosu direncinin ölçüm üzerindeki etkisini azaltmaya yardımcı olur.
Mineral izoleli prob: İç iletkenleri koruyan, kompakt ve bütünleşik metal kılıf yapısı.
304 paslanmaz çelik kılıf: Genel endüstriyel ortamlarda mekanik dayanım ve korozyon direnci sağlayan standart prob malzemesi.
Ø3 mm prob çapı: Hızlı tepki ile mekanik dayanım arasında dengeli sensör geometrisi.
100 mm prob uzunluğu: Makine, blok, kanal, kalıp ve test düzeneklerinde kompakt montaj olanağı.
1 metre bağlantı kablosu: Sensör ile cihaz terminali arasında pratik kablolama mesafesi.
Çatal pabuçlu kablo uçları: Vidalı terminale düzenli, hızlı ve bakım yapılabilir bağlantı.
Geniş cihaz uyumluluğu: 3 telli PT100/RTD girişine sahip gösterge, PID kontrol cihazı, transmitter, PLC modülü, datalogger ve veri toplama sistemleriyle kullanılabilir.

Teknik Özellikler

Marka	ThermoKoTec
Ürün Kodu	TKR71-PT03-100-1K
Ürün Barkodu	791042504013
Ürün Tipi	Mineral izoleli, kablolu RTD sıcaklık sensörü
Sensör Elemanı	PT100 platin direnç termometresi
Nominal Direnç	0 °C sıcaklıkta 100 Ω
Tolerans Sınıfı	B Class / B Sınıfı – genel endüstriyel standart
Ölçüm Standardı	IEC 60751 PT100 direnç-sıcaklık karakteristiği
Bağlantı Düzeni	3 telli PT100 / RTD bağlantısı
Prob Malzemesi	304 paslanmaz çelik
Prob Çapı	Ø3 mm
Prob Uzunluğu	100 mm
Prob Yapısı	Mineral izolasyonlu metal kılıf
Kablo Uzunluğu	1 metre
Kablo Yapısı	Üç damarlı, örgülü dış korumalı bağlantı kablosu
Kablo Uçları	Vidalı terminal bağlantısına uygun çatal pabuçlu
Uyumlu Cihazlar	3 telli PT100/RTD girişli gösterge, PID kontrol cihazı, transmitter, PLC RTD modülü, datalogger ve veri toplama sistemleri
Uygulama Sıcaklığı	PT100 elemanı, 304 paslanmaz prob, kablo ve geçiş bağlantısının izin verdiği ürün sınırları içerisinde kullanılmalıdır.

Teknik seçim notu: Bu ürün B Class PT100 ölçüm elemanı, 304 paslanmaz çelik Ø3 × 100 mm mineral izoleli prob ve 1 metre 3 telli bağlantı kablosu ile sunulur. Maksimum çalışma sıcaklığı belirlenirken yalnız prob değil; kablo, prob-kablo geçişi, bağlantı uçları ve proses koşulları birlikte değerlendirilmelidir.

PT100 Sensör Nedir?

PT100, sıcaklık değişimine bağlı olarak elektriksel direnci değişen platin esaslı bir RTD sıcaklık sensörüdür. “Pt” ifadesi platin ölçüm elemanını, “100” ifadesi ise sensörün 0 °C sıcaklıktaki nominal 100 Ω direnç değerini belirtir.

Ölçüm cihazı, PT100 elemanındaki direnç değişimini algılayarak sıcaklık değerine dönüştürür. PT100 sensörler; kararlı ölçüm davranışı, tekrarlanabilirlik ve standartlaştırılmış direnç-sıcaklık ilişkisi nedeniyle makine, proses, laboratuvar ve otomasyon uygulamalarında yaygın olarak kullanılır.

B Class PT100 Ne Anlama Gelir?

B Class veya Türkçe karşılığıyla B Sınıfı, PT100 sensörlerde genel endüstriyel uygulamalar için yaygın kullanılan standart tolerans sınıfıdır. IEC 60751 yaklaşımına göre B Class PT100 ölçüm elemanının izin verilen sıcaklık sapması aşağıdaki formülle ifade edilir:

±(0,30 + 0,005 × |t|) °C

Formüldeki |t|, ölçülen sıcaklığın mutlak değeridir. Bu nedenle B Class toleransı bütün ölçüm aralığında sabit değildir; sıcaklık değeri yükseldikçe izin verilen sapma da artar.

Ölçülen Sıcaklık	B Class İzin Verilen Sapma	Hesaplama
0 °C	±0,30 °C	±(0,30 + 0,005 × 0)
100 °C	±0,80 °C	±(0,30 + 0,005 × 100)
200 °C	±1,30 °C	±(0,30 + 0,005 × 200)

Bu değerler yalnızca PT100 ölçüm elemanının standart tolerans sınıfını açıklar. Gerçek ölçüm sisteminin toplam doğruluğu; gösterge veya transmitter doğruluğu, bağlantı hattı, pin eşleşmesi, daldırma derinliği, termal temas, sensörün kendi kendine ısınması ve proses koşullarından da etkilenir.

Sınıf seçimi: B Class, genel makine ve proses ölçümleri için standart çözümdür. Daha dar tolerans gereken laboratuvar, karşılaştırma veya hassas kontrol uygulamalarında A Class ya da kalibrasyonlu özel sensör tercih edilmelidir.

Mineral İzoleli PT100 Yapısı

Mineral izoleli sensörlerde ölçüm elemanına ulaşan iç iletkenler, metal dış kılıf içerisinde sıkıştırılmış mineral yalıtımla çevrelenir. Bu yapı, iletkenlerin birbirinden ve metal prob gövdesinden elektriksel olarak ayrılmasına yardımcı olur.

Bu modelde mineral izolasyon yapısı 304 paslanmaz çelik dış kılıf içerisinde bulunur. Bütünleşik metal prob; iç bağlantıların dış ortamdan korunmasına, kompakt çapta sensör üretilebilmesine ve ölçüm ucuna etkili ısı aktarımına yardımcı olur.

Mineral İzolasyonun Avantajları

İç iletkenlerin metal prob kılıfından elektriksel olarak yalıtılması
Kompakt ve ince çaplı sensör gövdesi üretilebilmesi
Ölçüm noktasına etkili ısı transferine yardımcı olan iç yapı
Prob boyunca sürekli metal dış koruma
Makine, kanal ve delik içi uygulamalara uygun yapı
Ölçüm elemanı ile konnektör arasında düzenli ve korumalı bağlantı

Ø3 mm Prob Çapının Sağladığı Denge

Prob çapı, sıcaklık sensörünün tepki süresini ve mekanik dayanımını doğrudan etkileyen temel ölçülerden biridir. İnce problar daha düşük termal kütleleri sayesinde sıcaklık değişimlerini daha hızlı takip edebilir; kalın problar ise darbe, titreşim ve montaj yüklerine karşı daha yüksek mekanik dayanım sunar.

Ø3 mm prob, bu iki özellik arasında dengeli bir çözüm oluşturur. Ø1,5 mm gibi çok ince problara göre daha yüksek mekanik rezerv sağlarken Ø6 mm gibi kalın problara göre daha düşük termal kütleye sahiptir.

Prob Çapı	Genel Karakteristik	Öne Çıkan Kullanım
Ø1,5 mm	Çok düşük termal kütle, hızlı tepki, daha dikkatli mekanik kullanım	Dar delikler, laboratuvar ve hızlı değişen sıcaklıklar
Ø3 mm	Tepki süresi ve mekanik dayanım arasında dengeli yapı	Makine, test, kalıp, kanal ve genel endüstriyel ölçüm
Ø6 mm	Daha yüksek mekanik dayanım, daha yüksek termal kütle	Ağır proses, sabit montaj ve koruyucu kılıf uygulamaları

Tepki süresi yalnız prob çapına bağlı değildir. Ölçülen ortam, akış hızı, daldırma derinliği, prob ile yüzey arasındaki temas, koruyucu kılıf kullanımı ve sensör elemanının uç içerisindeki yerleşimi de ölçüm davranışını etkiler.

100 mm Prob Uzunluğunun Avantajı

100 mm prob uzunluğu, sensörün makine gövdesi, metal blok, kalıp, kanal, laboratuvar aparatı veya kompakt proses bağlantısı içerisine yerleştirilmesine olanak verir. Uzun prob gerektirmeyen uygulamalarda gereksiz sensör çıkıntısını azaltarak daha düzenli bir montaj sağlar.

Doğru ölçüm için prob uzunluğundan çok etkin daldırma derinliği önemlidir. Sensör, ölçülen ortamın gerçek sıcaklığını temsil edecek kadar içeri yerleştirilmelidir. Yetersiz daldırma durumunda prob boyunca oluşan ısı iletimi, ortam sıcaklığının ölçüm sonucunu etkileyebilir.

Konnektör sıcaklığına dikkat: 100 mm prob kullanılan uygulamalarda minyatür konnektör ölçüm noktasına görece yakın kalabilir. Konnektör gövdesi doğrudan sıcak proses içerisine sokulmamalı; izin verilen ortam sıcaklığı aşılmamalıdır.

304 Paslanmaz Çelik Prob Kılıfı

Bu sensörün dış prob kılıfı 304 paslanmaz çelikten üretilmiştir. 304 kalite, genel endüstriyel sıcaklık sensörlerinde yaygın kullanılan standart östenitik paslanmaz çelik malzemelerden biridir.

304 paslanmaz çelik; genel makine uygulamaları, kuru veya hafif nemli ortamlar, test sistemleri, ısıtma-soğutma ekipmanları ve kimyasal etkisi sınırlı proseslerde mekanik dayanım ile korozyon direnci arasında uygun bir denge sağlar.

Bununla birlikte 304 paslanmaz çelik her kimyasal ortama koşulsuz dayanıklı değildir. Klorürlü, güçlü asitli, yoğun korozif veya yüksek basınçlı proseslerde malzeme uyumluluğu ayrıca kontrol edilmeli; gerekirse 316 paslanmaz, Inconel veya uygun bir thermowell çözümü değerlendirilmelidir.

1 Metre 3 Telli PT100 Bağlantı Kablosu

Sensör üzerinde bulunan 1 metre uzunluğundaki üç damarlı bağlantı kablosu, PT100 elemanının ölçüm cihazına doğrudan bağlanmasını sağlar. Üç telli yapı, uygun bir RTD girişinde kullanıldığında bağlantı hattı direncinin ölçüm sonucuna etkisini azaltmaya yardımcı olur.

Kablonun dışındaki örgülü koruma, iç damarların mekanik olarak korunmasına ve kablonun endüstriyel kullanımda daha düzenli taşınmasına yardımcı olur. Kablo uçlarında bulunan çatal pabuçlar, vidalı terminal bloklarına bağlantıyı kolaylaştırır ve bakım sırasında sökülüp yeniden bağlanabilir bir terminal yapısı sağlar.

Kablolu Bağlantının Avantajları

Ek konnektör gerektirmeden doğrudan cihaz terminaline bağlantı
Pano ve kontrol cihazı montajlarında pratik kablolama
3 telli PT100 ölçüm düzenine uygun iletken yapısı
Çatal pabuçlarla düzenli ve bakım yapılabilir terminal bağlantısı
Sensör ile cihaz arasında 1 metre çalışma mesafesi
Makine, laboratuvar ve otomasyon sistemlerine kolay entegrasyon

Üç telli bağlantı: PT100 elemanı polariteye duyarlı değildir; ancak aynı sensör ucuna bağlı iki iletkenin ölçüm cihazındaki doğru terminal çiftine bağlanması gerekir. Kablo renkleri tek başına yeterli kabul edilmemeli; cihaz bağlantı şeması ve sensör iletken eşleşmesi birlikte kontrol edilmelidir.

Kablo sıcaklık sınırı: Metal probun dayanabileceği sıcaklık ile bağlantı kablosunun ve prob-kablo geçiş noktasının dayanabileceği sıcaklık aynı olmayabilir. Kablo ve geçiş bölgesi doğrudan yüksek sıcaklıklı proses içine sokulmamalıdır.

Kullanım Alanları

B Class, 304 paslanmaz, Ø3 × 100 mm mineral izoleli ve 1 metre kablolu PT100 sensör; genel endüstriyel ölçüm doğruluğu, kompakt prob yapısı ve doğrudan terminal bağlantısı gerektiren uygulamalarda kullanılabilir.

Makine ve ekipman sıcaklık ölçümü
Metal blok, plaka ve kalıp içi sıcaklık takibi
Laboratuvar ve AR-GE test düzenekleri
PID sıcaklık kontrol sistemleri
Veri toplama ve sıcaklık kayıt cihazları
Kompakt tank, kanal ve boru bağlantıları
OEM cihaz ve makine üretimi
Isıtıcı, soğutucu ve termal test sistemleri
Prototip ve pilot proses uygulamaları
Pano veya cihaz terminaline doğrudan bağlantı gereken ölçüm noktaları

PT100 ile Termokupl Aynı Sensör Değildir

Bu ürün bir PT100 RTD sensörüdür. K, J, T ve E tipi termokupllar sıcaklığa bağlı milivolt sinyali üretirken PT100 sensörler sıcaklığa bağlı direnç değişimiyle çalışır.

Özellik	PT100 RTD	Termokupl
Ölçüm prensibi	Elektriksel direnç değişimi	Termoelektrik milivolt sinyali
Cihaz girişi	PT100 / RTD girişi	K, J, T, E veya diğer termokupl girişleri
Bağlantı iletkeni	RTD bağlantısına uygun eş iletkenli kablo	Termokupl tipine uygun kompanzasyon veya uzatma kablosu
Polarite	Pozitif-negatif polarite yoktur; terminal düzeni önemlidir	Pozitif ve negatif uç doğru bağlanmalıdır

Bağlantı uyarısı: Bu sensör yalnızca termokupl girişi bulunan bir cihaza doğrudan bağlanmamalıdır. Ölçüm cihazında PT100 veya RTD giriş desteği bulunmalıdır.

Montaj ve Kullanım Önerileri

Cihaz girişini doğrulayın: Ölçüm cihazının PT100/RTD girişini ve sensörün bağlantı düzenini desteklediğinden emin olun.
Pin eşleşmesini kontrol edin: Minyatür konnektör ile cihaz terminallerinin bağlantı şemaları karşılaştırılmalıdır.
Yeterli daldırma sağlayın: Prob, ölçülen ortamın gerçek sıcaklığını temsil edecek kadar içeri yerleştirilmelidir.
Termal teması iyileştirin: Delik içi ölçümlerde prob ile yüzey arasındaki hava boşluğu mümkün olduğunca azaltılmalıdır.
304 paslanmaz uyumluluğunu kontrol edin: Klorürlü, güçlü asitli veya yoğun korozif proseslerde prob malzemesinin uygunluğu ayrıca değerlendirilmelidir.
Konnektörü koruyun: Minyatür konnektör sıvıya, yoğunlaşmaya, doğrudan proses sıcaklığına veya mekanik darbeye maruz bırakılmamalıdır.
Prob gövdesini zorlamayın: Sensör keskin şekilde bükülmemeli ve prob-kablo geçiş noktasından çekilmemelidir.
Kabloyu sıcak bölgeden uzak tutun: Kablonun ve prob-kablo geçişinin dayanım sınırı, metal probun dayanım sınırından daha düşük olabilir.
Çatal pabuçları sıkı bağlayın: Terminal vidaları gevşek bırakılmamalı; pabuçların birbirine veya şaseye temas etmesi önlenmelidir.
Basınçlı prosesleri değerlendirin: Basınç, yüksek akış veya aşındırıcı ortam bulunan uygulamalarda uygun thermowell ya da montaj rekoru kullanılmalıdır.
Periyodik kontrol uygulayın: Kritik ölçümlerde sensör, ara kablo ve ölçüm cihazı birlikte doğrulanmalıdır.

Sıkça Sorulan Sorular

B Class PT100 ne demektir?

B Class, PT100 sensörlerde genel endüstriyel uygulamalar için yaygın kullanılan standart tolerans sınıfıdır. IEC 60751 yaklaşımında tolerans değeri ±(0,30 + 0,005 × |t|) °C formülüyle hesaplanır.

Bu ürün 3 telli PT100 müdür?

Evet. Sensör üç damarlı bağlantı kablosuna sahiptir ve 3 telli PT100/RTD girişine uygun olarak kullanılır. Doğru kompanzasyon için iletkenlerin cihaz üzerindeki doğru terminal grubuna bağlanması gerekir.

3 telli PT100 bağlantısının avantajı nedir?

Üç telli bağlantı, uygun ölçüm cihazında kablo direncinin ölçüm sonucuna etkisini azaltmaya yardımcı olur. Bu nedenle iki telli bağlantıya göre endüstriyel uygulamalarda daha güvenilir sonuç verir.

Kablo uçlarındaki çatal pabuçlar ne işe yarar?

Çatal pabuçlar, kablo damarlarının vidalı terminal bloklarına düzenli ve hızlı şekilde bağlanmasını sağlar. Bağlantı sırasında pabuçların doğru terminale yerleştirilmesi ve terminal vidalarının yeterli sıkılıkta olması gerekir.

1 metre kablo uzatılabilir mi?

Uygun kesit ve eş dirençte üç damarlı RTD kablosu kullanılarak uzatma yapılabilir. Ek noktalarının düşük dirençli, mekanik olarak sağlam ve çevresel etkilerden korunmuş olması gerekir.

Ø3 mm PT100 sensör hızlı ölçüm yapar mı?

Ø3 mm prob, Ø6 mm gibi daha kalın problara göre daha düşük termal kütleye sahiptir ve aynı montaj koşullarında sıcaklık değişimlerini daha hızlı takip edebilir. Gerçek tepki süresi ölçülen ortam ve montaj biçimine göre değişir.

100 mm prob boyu hangi uygulamalar için uygundur?

100 mm uzunluk; metal bloklar, kalıplar, makine gövdeleri, kompakt tanklar, kanallar ve kısa daldırma gerektiren ölçüm noktalarında kullanılabilir.

304 paslanmaz çelik prob nerelerde kullanılır?

304 paslanmaz çelik; genel makine, test, ısıtma-soğutma ve kimyasal etkisi sınırlı endüstriyel ortamlarda yaygın kullanılan standart prob malzemesidir. Yoğun koroz

★
