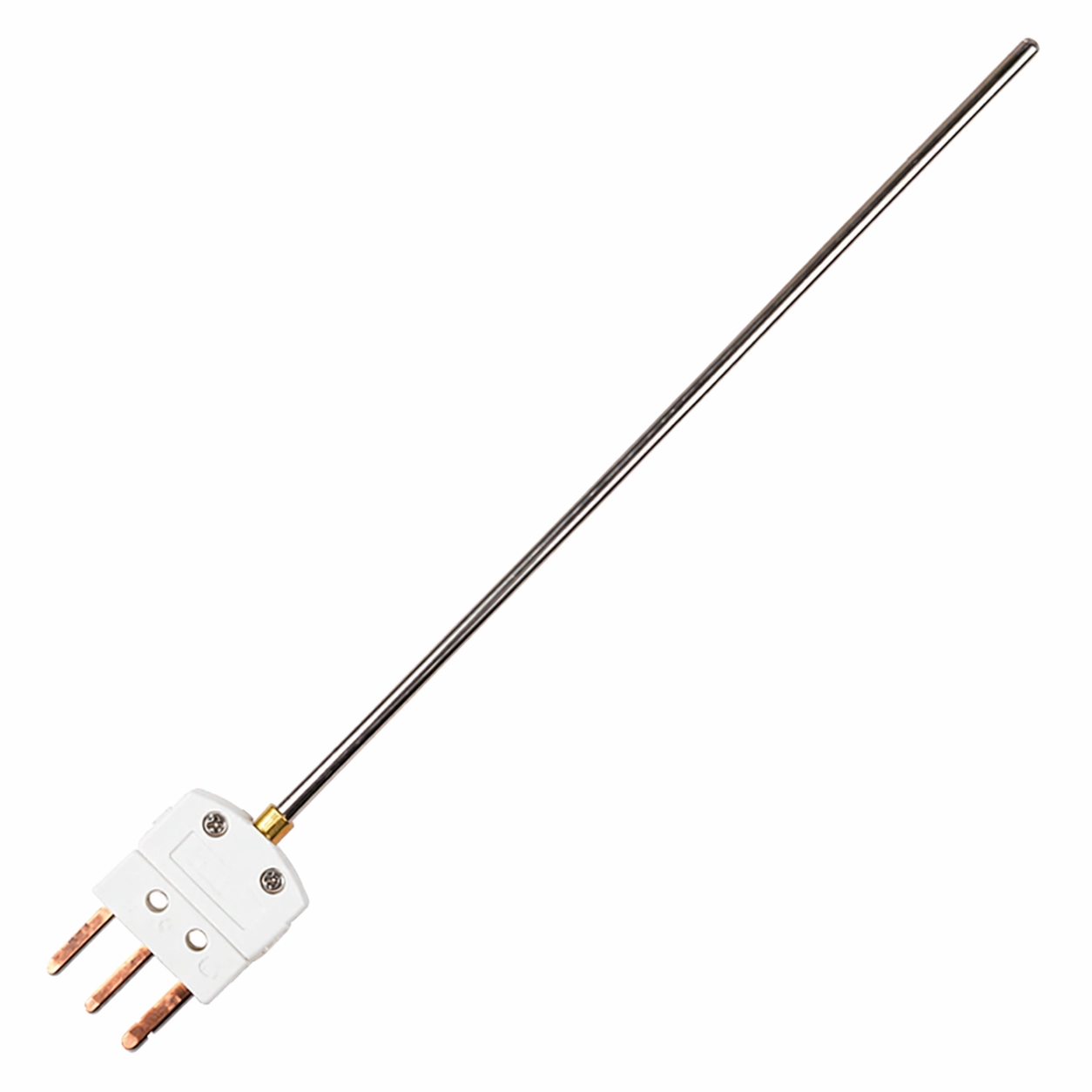

ThermoKoTec Mineral İzoleli B Class PT100 Sensör; kararlı sıcaklık ölçümü, kompakt montaj, dayanıklı metal prob ve sökülebilir cihaz bağlantısının birlikte gerekli olduğu endüstriyel uygulamalar için geliştirilmiştir.

Sensör; B Class PT100 ölçüm elemanı, 304 paslanmaz çelikten üretilmiş Ø3 × 200 mm mineral izoleli prob ve 3 pin minyatür erkek RTD konnektörü ile sunulur. Ø3 mm prob yapısı, ince probların hızlı tepki avantajı ile daha kalın endüstriyel probların mekanik dayanımı arasında dengeli bir kullanım sağlar.

Öne Çıkan Özellikler

B Class PT100 ölçüm elemanı: Genel endüstriyel sıcaklık ölçümlerinde yaygın kullanılan standart tolerans sınıfı.
Mineral izoleli prob yapısı: İç iletkenleri koruyan, kompakt ve bütünleşik metal kılıf konstrüksiyonu.
304 paslanmaz çelik prob: Genel endüstriyel ortamlarda mekanik dayanım ve korozyon direnci sağlayan standart kılıf malzemesi.
Ø3 mm prob çapı: Tepki süresi ile mekanik dayanım arasında dengeli sensör geometrisi.
200 mm prob uzunluğu: Derin ölçüm noktalarına erişim ve konnektörü sıcak bölgeden daha uzakta konumlandırma olanağı.
3 pin minyatür erkek konnektör: Uyumlu kablo veya ölçüm cihazıyla hızlı sökme-takma kolaylığı.
Düşük termal kütle: Daha kalın standart problara göre sıcaklık değişimlerini daha hızlı takip etmeye yardımcı olur.
Geniş cihaz uyumluluğu: Uygun PT100/RTD girişine sahip gösterge, PID kontrol cihazı, transmitter, datalogger ve veri toplama sistemleriyle kullanılabilir.

Teknik Özellikler

Marka	ThermoKoTec
Ürün Kodu	TKR71-PT03-200-MS
Ürün Barkodu	791042504044
Ürün Tipi	Mineral izoleli RTD sıcaklık sensörü
Sensör Elemanı	PT100 platin direnç termometresi
Nominal Direnç	0 °C sıcaklıkta 100 Ω
Tolerans Sınıfı	B Class / B Sınıfı – genel endüstriyel standart
Ölçüm Standardı	IEC 60751 PT100 direnç-sıcaklık karakteristiği
Prob Malzemesi	304 paslanmaz çelik

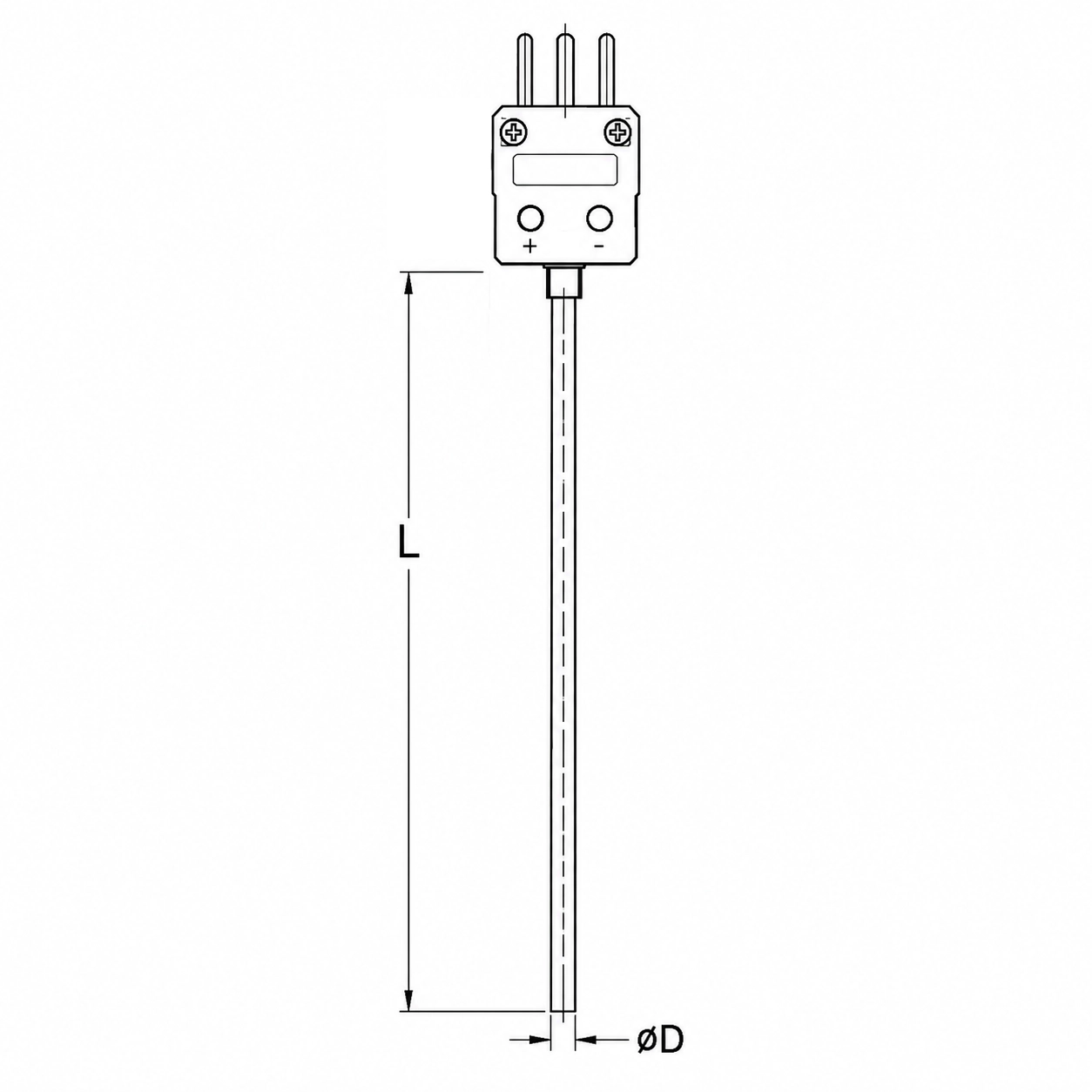

Prob Çapı	Ø3 mm
Prob Uzunluğu	200 mm
Prob Yapısı	Mineral izolasyonlu metal kılıf
Konnektör Tipi	3 pin minyatür erkek RTD konnektörü
Bağlantı Biçimi	Sökülebilir minyatür soket bağlantısı
Uyumlu Cihazlar	PT100/RTD girişli gösterge, PID kontrol cihazı, transmitter, datalogger ve veri toplama sistemleri
Uygulama Sıcaklığı	Sensör elemanı, 304 paslanmaz prob, konnektör ve proses koşullarının izin verdiği ürün sınırları içerisinde kullanılmalıdır.

Teknik seçim notu: Bu ürün B Class PT100 ölçüm elemanı ve 304 paslanmaz çelik prob ile sunulur. Maksimum çalışma sıcaklığı, konnektörün ortam sıcaklığı, pin dizilimi, basınç ve proses uyumluluğu uygulamaya göre ayrıca değerlendirilmelidir.

PT100 Sensör Nedir?

PT100, sıcaklık değişimine bağlı olarak elektriksel direnci değişen platin esaslı bir RTD sıcaklık sensörüdür. “Pt” ifadesi platin ölçüm elemanını, “100” ifadesi ise sensörün 0 °C sıcaklıktaki nominal 100 Ω direnç değerini belirtir.

Ölçüm cihazı, PT100 elemanındaki direnç değişimini algılayarak sıcaklık değerine dönüştürür. PT100 sensörler; kararlı ölçüm davranışı, tekrarlanabilirlik ve standartlaştırılmış direnç-sıcaklık ilişkisi nedeniyle makine, proses, laboratuvar ve otomasyon uygulamalarında yaygın olarak kullanılır.

B Class PT100 Ne Anlama Gelir?

B Class veya Türkçe karşılığıyla B Sınıfı, PT100 sensörlerde genel endüstriyel uygulamalar için yaygın kullanılan standart tolerans sınıfıdır. IEC 60751 yaklaşımına göre B Class PT100 ölçüm elemanının izin verilen sıcaklık sapması aşağıdaki formülle ifade edilir:

±(0,30 + 0,005 × |t|) °C

Formüldeki |t|, ölçülen sıcaklığın mutlak değeridir. Bu nedenle B Class toleransı bütün ölçüm aralığında sabit değildir; sıcaklık değeri yükseldikçe izin verilen sapma da artar.

Ölçülen Sıcaklık	B Class İzin Verilen Sapma	Hesaplama
0 °C	±0,30 °C	±(0,30 + 0,005 × 0)
100 °C	±0,80 °C	±(0,30 + 0,005 × 100)
200 °C	±1,30 °C	±(0,30 + 0,005 × 200)

Bu değerler yalnızca PT100 ölçüm elemanının standart tolerans sınıfını açıklar. Gerçek ölçüm sisteminin toplam doğruluğu; gösterge veya transmitter doğruluğu, bağlantı hattı, pin eşleşmesi, daldırma derinliği, termal temas, sensörün kendi kendine ısınması ve proses koşullarından da etkilenir.

Sınıf seçimi: B Class, genel makine ve proses ölçümleri için standart çözümdür. Daha dar tolerans gereken laboratuvar, karşılaştırma veya hassas kontrol uygulamalarında A Class ya da kalibrasyonlu özel sensör tercih edilmelidir.

Mineral İzoleli PT100 Yapısı

Mineral izoleli sensörlerde ölçüm elemanına ulaşan iç iletkenler, metal dış kılıf içerisinde sıkıştırılmış mineral yalıtımla çevrelenir. Bu yapı, iletkenlerin birbirinden ve metal prob gövdesinden elektriksel olarak ayrılmasına yardımcı olur.

Bu modelde mineral izolasyon yapısı 304 paslanmaz çelik dış kılıf içerisinde bulunur. Bütünleşik metal prob; iç bağlantıların dış ortamdan korunmasına, kompakt çapta sensör üretilebilmesine ve ölçüm ucuna etkili ısı aktarımına yardımcı olur.

Mineral İzolasyonun Avantajları

İç iletkenlerin metal prob kılıfından elektriksel olarak yalıtılması
Kompakt ve ince çaplı sensör gövdesi üretilebilmesi
Ölçüm noktasına etkili ısı transferine yardımcı olan iç yapı
Prob boyunca sürekli metal dış koruma
Makine, kanal ve delik içi uygulamalara uygun yapı
Ölçüm elemanı ile konnektör arasında düzenli ve korumalı bağlantı

Ø3 mm Prob Çapının Sağladığı Denge

Prob çapı, sıcaklık sensörünün tepki süresini ve mekanik dayanımını doğrudan etkileyen temel ölçülerden biridir. İnce problar daha düşük termal kütleleri sayesinde sıcaklık değişimlerini daha hızlı takip edebilir; kalın problar ise darbe, titreşim ve montaj yüklerine karşı daha yüksek mekanik dayanım sunar.

Ø3 mm prob, bu iki özellik arasında dengeli bir çözüm oluşturur. Ø1,5 mm gibi çok ince problara göre daha yüksek mekanik rezerv sağlarken Ø6 mm gibi kalın problara göre daha düşük termal kütleye sahiptir.

Prob Çapı	Genel Karakteristik	Öne Çıkan Kullanım
Ø1,5 mm	Çok düşük termal kütle, hızlı tepki, daha dikkatli mekanik kullanım	Dar delikler, laboratuvar ve hızlı değişen sıcaklıklar
Ø3 mm	Tepki süresi ve mekanik dayanım arasında dengeli yapı	Makine, test, kalıp, kanal ve genel endüstriyel ölçüm
Ø6 mm	Daha yüksek mekanik dayanım, daha yüksek termal kütle	Ağır proses, sabit montaj ve koruyucu kılıf uygulamaları

Tepki süresi yalnız prob çapına bağlı değildir. Ölçülen ortam, akış hızı, daldırma derinliği, prob ile yüzey arasındaki temas, koruyucu kılıf kullanımı ve sensör elemanının uç içerisindeki yerleşimi de ölçüm davranışını etkiler.

200 mm Prob Uzunluğunun Avantajı

200 mm prob uzunluğu; sensörün makine gövdesi, metal blok, kalıp, kanal, tank veya proses bağlantısı içerisinde daha derindeki ölçüm noktasına ulaşmasına olanak verir. Uzun gövde, uygun montaj koşullarında minyatür konnektörün sıcak bölgeden daha uzakta konumlandırılmasına da yardımcı olur.

Doğru ölçüm için prob uzunluğundan çok etkin daldırma derinliği önemlidir. Sensör, ölçülen ortamın gerçek sıcaklığını temsil edecek kadar içeri yerleştirilmelidir. Yetersiz daldırma durumunda prob boyunca oluşan ısı iletimi, ortam sıcaklığının ölçüm sonucunu etkileyebilir.

Konnektör sıcaklığına dikkat: 200 mm prob uzunluğu, minyatür konnektörün ölçüm noktasından daha uzakta konumlandırılmasına yardımcı olur. Buna rağmen konnektör gövdesi doğrudan sıcak proses içerisine sokulmamalı; sıvı, yoğunlaşma ve izin verilen sınırın üzerindeki ortam sıcaklığından korunmalıdır.

304 Paslanmaz Çelik Prob Kılıfı

Bu sensörün dış prob kılıfı 304 paslanmaz çelikten üretilmiştir. 304 kalite, genel endüstriyel sıcaklık sensörlerinde yaygın kullanılan standart östenitik paslanmaz çelik malzemelerden biridir.

304 paslanmaz çelik; genel makine uygulamaları, kuru veya hafif nemli ortamlar, test sistemleri, ısıtma-soğutma ekipmanları ve kimyasal etkisi sınırlı proseslerde mekanik dayanım ile korozyon direnci arasında uygun bir denge sağlar.

Bununla birlikte 304 paslanmaz çelik her kimyasal ortama koşulsuz dayanıklı değildir. Klorürlü, güçlü asitli, yoğun korozif veya yüksek basınçlı proseslerde malzeme uyumluluğu ayrıca kontrol edilmeli; gerekirse 316 paslanmaz, Inconel veya uygun bir thermowell çözümü değerlendirilmelidir.

3 Pin Minyatür RTD Konnektörü

Sensör üzerinde bulunan 3 pin minyatür erkek RTD konnektörü, sabit kablo yerine sökülebilir bağlantı kullanılmasını sağlar. Sensör; uyumlu dişi konnektör, RTD bağlantı kablosu veya minyatür soket girişine sahip ölçüm cihazıyla eşleştirilebilir.

Minyatür Soketli Bağlantının Avantajları

Sensörün ölçüm sisteminden hızlı şekilde ayrılabilmesi
Farklı uzunluktaki bağlantı kablolarının kullanılabilmesi
Bakım ve sensör değişiminin kolaylaştırılması
Laboratuvar ve test düzeneklerinde pratik sökme-takma
Standart konnektörlere göre daha kompakt bağlantı geometrisi
PT100 bağlantı iletkenlerinin tek konnektör içerisinde düzenli şekilde taşınması

Pin bağlantısı: PT100 elemanı termokupl gibi pozitif ve negatif polariteye sahip değildir. Bununla birlikte üç pinin ölçüm cihazındaki doğru RTD terminallerine bağlanması gerekir. Sensör, ara kablo ve cihazın pin şemaları birlikte kontrol edilmelidir.

Kullanım Alanları

B Class, 304 paslanmaz, Ø3 × 200 mm mineral izoleli PT100 sensör; genel endüstriyel ölçüm doğruluğu, derin ölçüm noktasına erişim, dengeli tepki süresi ve sökülebilir bağlantı gerektiren uygulamalarda kullanılabilir.

Makine ve ekipman sıcaklık ölçümü
Metal blok, plaka ve kalıp içi sıcaklık takibi
Laboratuvar ve AR-GE test düzenekleri
PID sıcaklık kontrol sistemleri
Veri toplama ve sıcaklık kayıt cihazları
Kompakt tank, kanal ve boru bağlantıları
OEM cihaz ve makine üretimi
Isıtıcı, soğutucu ve termal test sistemleri
Prototip ve pilot proses uygulamaları
Bakım sırasında sensörün kolayca değiştirilebilmesi gereken ölçüm noktaları

PT100 ile Termokupl Aynı Sensör Değildir

Bu ürün bir PT100 RTD sensörüdür. K, J, T ve E tipi termokupllar sıcaklığa bağlı milivolt sinyali üretirken PT100 sensörler sıcaklığa bağlı direnç değişimiyle çalışır.

Özellik	PT100 RTD	Termokupl
Ölçüm prensibi	Elektriksel direnç değişimi	Termoelektrik milivolt sinyali
Cihaz girişi	PT100 / RTD girişi	K, J, T, E veya diğer termokupl girişleri
Bağlantı iletkeni	RTD bağlantısına uygun eş iletkenli kablo	Termokupl tipine uygun kompanzasyon veya uzatma kablosu
Polarite	Pozitif-negatif polarite yoktur; terminal düzeni önemlidir	Pozitif ve negatif uç doğru bağlanmalıdır

Bağlantı uyarısı: Bu sensör yalnızca termokupl girişi bulunan bir cihaza doğrudan bağlanmamalıdır. Ölçüm cihazında PT100 veya RTD giriş desteği bulunmalıdır.

Montaj ve Kullanım Önerileri

Cihaz girişini doğrulayın: Ölçüm cihazının PT100/RTD girişini ve sensörün bağlantı düzenini desteklediğinden emin olun.
Pin eşleşmesini kontrol edin: Minyatür konnektör ile cihaz terminallerinin bağlantı şemaları karşılaştırılmalıdır.
Yeterli daldırma sağlayın: Prob, ölçülen ortamın gerçek sıcaklığını temsil edecek kadar içeri yerleştirilmelidir.
Termal teması iyileştirin: Delik içi ölçümlerde prob ile yüzey arasındaki hava boşluğu mümkün olduğunca azaltılmalıdır.
304 paslanmaz uyumluluğunu kontrol edin: Klorürlü, güçlü asitli veya yoğun korozif proseslerde prob malzemesinin uygunluğu ayrıca değerlendirilmelidir.
Konnektörü koruyun: Minyatür konnektör sıvıya, yoğunlaşmaya, doğrudan proses sıcaklığına veya mekanik darbeye maruz bırakılmamalıdır.
Prob gövdesini zorlamayın: Sensör keskin şekilde bükülmemeli ve konnektör geçiş noktasından çekilmemelidir.
Basınçlı prosesleri değerlendirin: Basınç, yüksek akış veya aşındırıcı ortam bulunan uygulamalarda uygun thermowell ya da montaj rekoru kullanılmalıdır.
Periyodik kontrol uygulayın: Kritik ölçümlerde sensör, ara kablo ve ölçüm cihazı birlikte doğrulanmalıdır.

Sıkça Sorulan Sorular

B Class PT100 ne demektir?

B Class, PT100 sensörlerde genel endüstriyel uygulamalar için yaygın kullanılan standart tolerans sınıfıdır. IEC 60751 yaklaşımında tolerans değeri ±(0,30 + 0,005 × |t|) °C formülüyle hesaplanır.

B Class PT100 hassas ölçüm için yeterli midir?

B Class; genel makine, proses, kontrol ve izleme uygulamaları için standart çözümdür. Daha dar tolerans veya kalibrasyon belgesi gereken uygulamalarda A Class ya da özel kalibrasyonlu sensör değerlendirilmelidir.

Ø3 mm PT100 sensör hızlı ölçüm yapar mı?

Ø3 mm prob, Ø6 mm gibi daha kalın problara göre daha düşük termal kütleye sahiptir ve aynı montaj koşullarında sıcaklık değişimlerini daha hızlı takip edebilir. Gerçek tepki süresi ölçülen ortam ve montaj biçimine göre değişir.

Ø3 mm prob ile Ø1,5 mm prob arasındaki fark nedir?

Ø1,5 mm prob daha düşük termal kütle ve dar alan avantajı sağlar. Ø3 mm prob ise buna göre daha yüksek mekanik dayanım sunar. Bu nedenle Ø3 mm ölçü, tepki süresi ile dayanım arasında dengeli bir seçenektir.

304 paslanmaz çelik prob nerelerde kullanılır?

304 paslanmaz çelik; genel makine, test, ısıtma-soğutma ve kimyasal etkisi sınırlı endüstriyel ortamlarda yaygın kullanılan standart prob malzemesidir. Yoğun korozif veya klorürlü proseslerde farklı malzeme gerekebilir.

304 paslanmaz ile 316 paslanmaz arasındaki fark nedir?

Her iki malzeme de endüstriyel sensör kılıflarında kullanılır. 316 paslanmaz çelik, molibden içeriği sayesinde bazı korozif ve klorürlü ortamlarda 304 kaliteye göre daha yüksek dayanım sağlayabilir. Genel endüstriyel uygulamalarda ise 304 paslanmaz standart ve ekonomik çözümdür.

200 mm prob boyu hangi uygulamalar için uygundur?

200 mm uzunluk; derin delikler, metal bloklar, kalıplar, makine gövdeleri, tanklar, kanallar ve ölçüm noktasına uzaktan erişilmesi gereken test düzeneklerinde kullanılabilir.

3 pinli minyatür konnektör ne işe yarar?

Konnektör, sensörün uyumlu bağlantı kablosuna veya ölçüm cihazına hızlı şekilde takılıp çıkarılmasını sağlar. Bakım, test ve sensör değişimi işlemlerini kolaylaştırır.

PT100 sensörde pozitif ve negatif uç var mıdır?

PT100 elemanı pozitif ve negatif polariteye sahip değildir. Ancak konnektör pinlerinin cihaz üzerindeki doğru RTD terminallerine bağlanması gerekir.

Bu sensör K tipi termokupl cihazına bağlanabilir mi?

Doğrudan bağlanamaz. K tipi termokupl ile PT100 farklı ölçüm prensiplerine sahiptir. Cihazın PT100 veya RTD girişini desteklemesi gerekir.

Mineral izoleli prob bükülebilir mi?

Mineral izoleli bazı prob yapıları kontrollü şekillendirmeye uygun olabilir. Ancak sensör kablo gibi sürekli bükülmemeli; keskin dönüşlerden ve konnektör geçişine yakın bükmelerden kaçınılmalıdır.

Sensörün maksimum çalışma sıcaklığı nedir?

Maksimum kullanım sıcaklığı yalnızca PT100 elemanına bağlı değildir. 304 paslanmaz prob, mineral izolasyon, konnektör, iç yapı, montaj biçimi ve proses ortamı birlikte değerlendirilmelidir.
