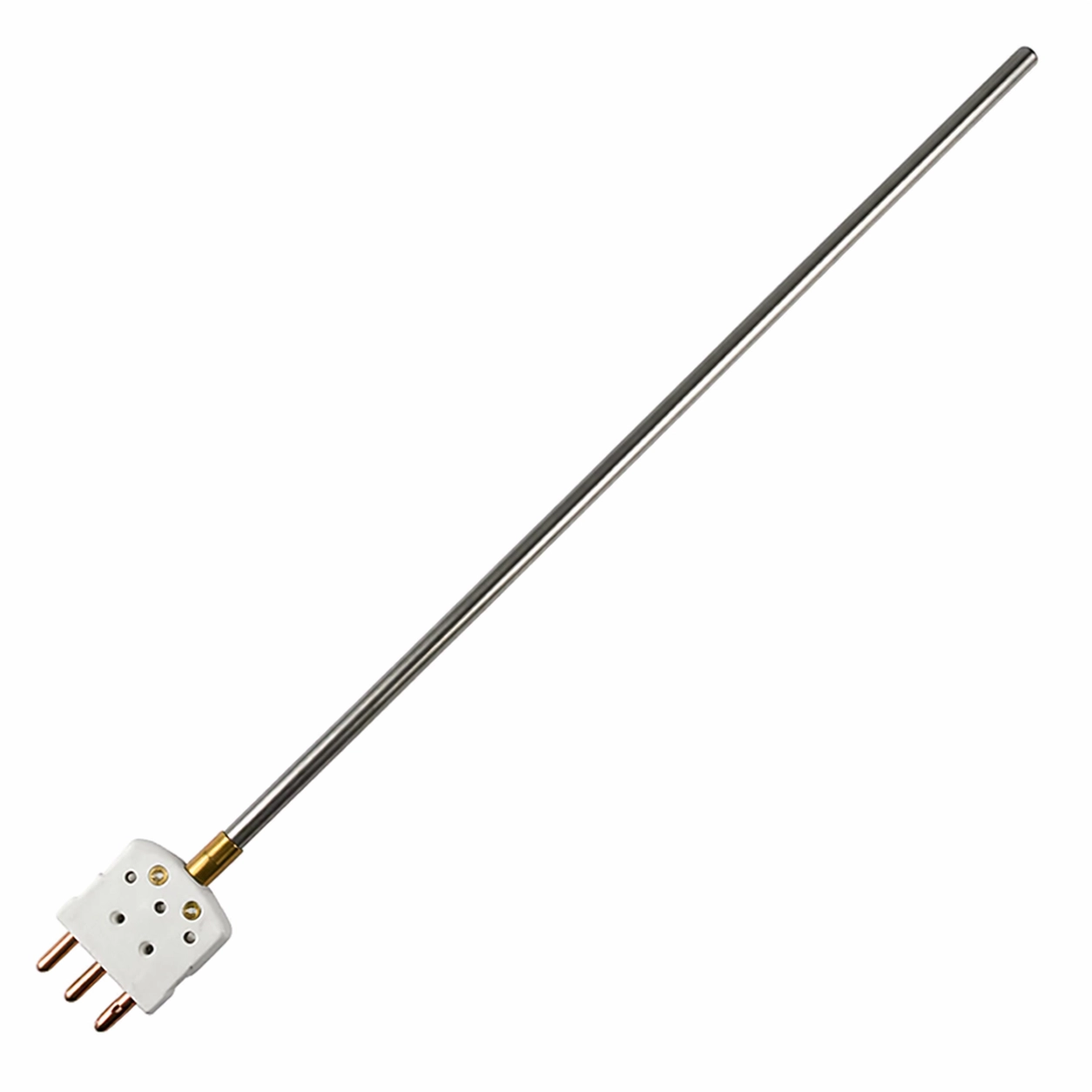

ThermoKoTec Mineral İzoleli PT100 6mm x 200mm Standart Soketli

Öne Çıkan Özellikler

• B Class PT100 ölçüm elemanı: Genel endüstriyel sıcaklık ölçümlerinde yaygın kullanılan standart tolerans sınıfı.
• Mineral izoleli prob yapısı: İç iletkenleri koruyan, kompakt ve bütünleşik metal kılıf konstrüksiyonu.
• 304 paslanmaz çelik prob: Genel endüstriyel ortamlarda mekanik dayanım ve korozyon direnci sağlayan standart kılıf malzemesi.
• Ø6 mm prob çapı: İnce problara göre daha yüksek mekanik dayanım ve sabit montaj uygulamalarına uygun gövde yapısı.
• 200 mm prob uzunluğu: Makine, blok, kanal ve test düzeneklerinde kompakt montaj olanağı.
• 3 pin standart boy erkek konnektör: Uyumlu kablo veya ölçüm cihazıyla hızlı sökme-takma kolaylığı.
• Sağlam prob geometrisi: Ø1,5 mm ve Ø3 mm problara göre darbe, montaj yükü ve endüstriyel kullanım koşullarına karşı daha yüksek mekanik rezerv.
• Geniş cihaz uyumluluğu: Uygun PT100/RTD girişine sahip gösterge, PID kontrol cihazı, transmitter, datalogger ve veri toplama sistemleriyle kullanılabilir.

Teknik Özellikler

PT100 Sensör Nedir?

PT100, sıcaklık değişimine bağlı olarak elektriksel direnci değişen platin esaslı bir RTD sıcaklık sensörüdür. “Pt” ifadesi platin ölçüm elemanını, “100” ifadesi ise sensörün 0 °C sıcaklıktaki nominal 100 Ω direnç değerini belirtir.

Ölçüm cihazı, PT100 elemanındaki direnç değişimini algılayarak sıcaklık değerine dönüştürür. PT100 sensörler; kararlı ölçüm davranışı, tekrarlanabilirlik ve standartlaştırılmış direnç-sıcaklık ilişkisi nedeniyle makine, proses, laboratuvar ve otomasyon uygulamalarında yaygın olarak kullanılır.

B Class PT100 Ne Anlama Gelir?

B Class veya Türkçe karşılığıyla B Sınıfı, PT100 sensörlerde genel endüstriyel uygulamalar için yaygın kullanılan standart tolerans sınıfıdır. IEC 60751 yaklaşımına göre B Class PT100 ölçüm elemanının izin verilen sıcaklık sapması aşağıdaki formülle ifade edilir:

Formüldeki |t|, ölçülen sıcaklığın mutlak değeridir. Bu nedenle B Class toleransı bütün ölçüm aralığında sabit değildir; sıcaklık değeri yükseldikçe izin verilen sapma da artar.

Bu değerler yalnızca PT100 ölçüm elemanının standart tolerans sınıfını açıklar. Gerçek ölçüm sisteminin toplam doğruluğu; gösterge veya transmitter doğruluğu, bağlantı hattı, pin eşleşmesi, daldırma derinliği, termal temas, sensörün kendi kendine ısınması ve proses koşullarından da etkilenir.

Mineral İzoleli PT100 Yapısı

Mineral izoleli sensörlerde ölçüm elemanına ulaşan iç iletkenler, metal dış kılıf içerisinde sıkıştırılmış mineral yalıtımla çevrelenir. Bu yapı, iletkenlerin birbirinden ve metal prob gövdesinden elektriksel olarak ayrılmasına yardımcı olur.

Bu modelde mineral izolasyon yapısı 304 paslanmaz çelik dış kılıf içerisinde bulunur. Bütünleşik metal prob; iç bağlantıların dış ortamdan korunmasına, kompakt çapta sensör üretilebilmesine ve ölçüm ucuna etkili ısı aktarımına yardımcı olur.

Mineral İzolasyonun Avantajları

• İç iletkenlerin metal prob kılıfından elektriksel olarak yalıtılması
• Kompakt ve ince çaplı sensör gövdesi üretilebilmesi
• Ölçüm noktasına etkili ısı transferine yardımcı olan iç yapı
• Prob boyunca sürekli metal dış koruma
• Makine, kanal ve delik içi uygulamalara uygun yapı
• Ölçüm elemanı ile konnektör arasında düzenli ve korumalı bağlantı

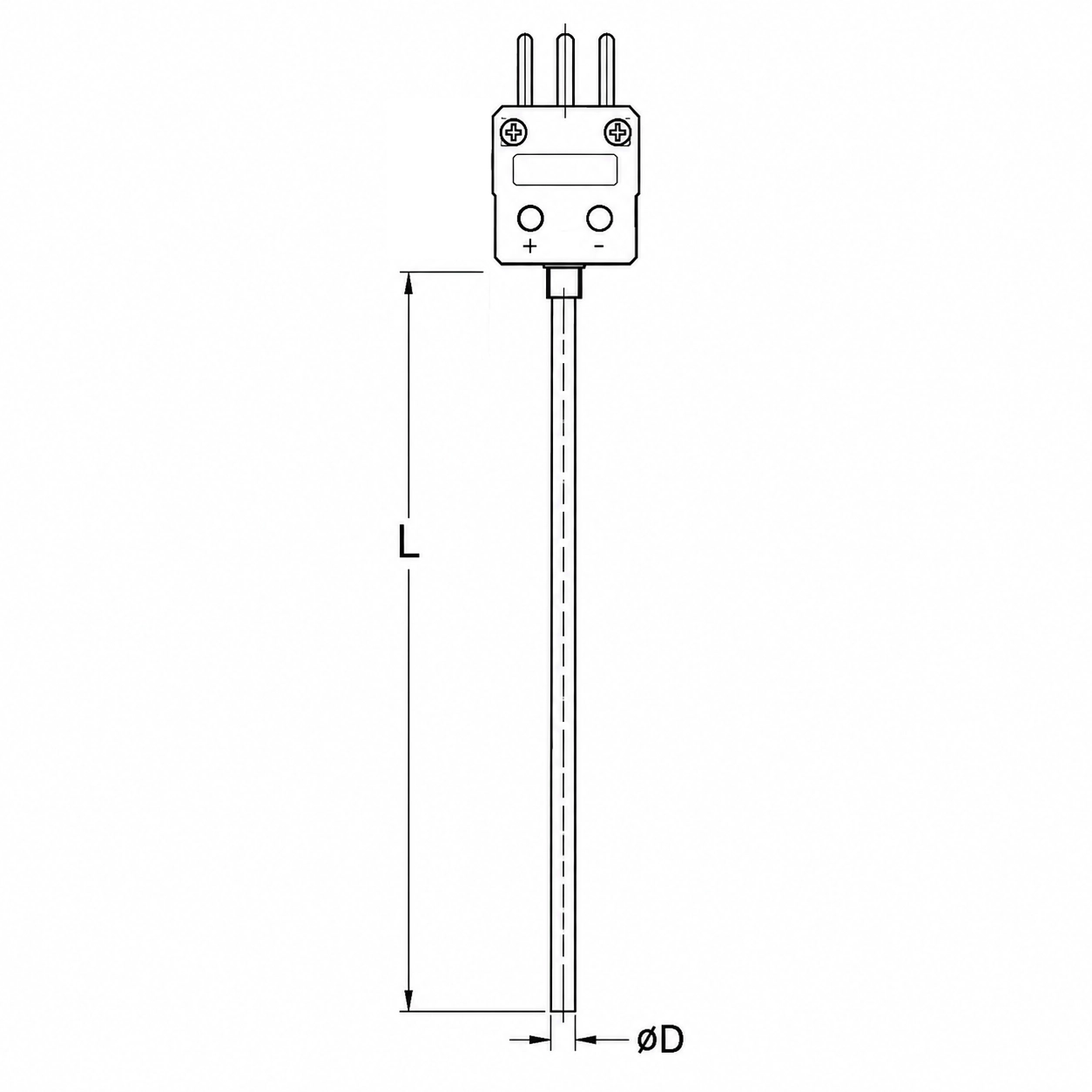

Ø6 mm Prob Çapının Sağladığı Mekanik Dayanım

Prob çapı, sıcaklık sensörünün tepki süresini ve mekanik dayanımını doğrudan etkileyen temel ölçülerden biridir. İnce çaplı problar düşük termal kütleleri sayesinde sıcaklık değişimlerine daha hızlı tepki verebilir. Kalın problar ise sabit montaj, darbe, titreşim ve montaj yükleri açısından daha yüksek mekanik rezerv sağlar.

Ø6 mm prob, genel endüstriyel uygulamalarda yaygın kullanılan sağlam bir sensör geometrisidir. Ø1,5 mm ve Ø3 mm modellere göre daha yüksek termal kütleye sahip olduğu için tepki süresi görece daha uzun olabilir; buna karşılık makine, tank, kanal, blok ve sabit proses bağlantılarında daha dayanıklı bir gövde sunar.

Tepki süresi yalnız prob çapına bağlı değildir. Ölçülen ortam, akış hızı, daldırma derinliği, prob ile yüzey arasındaki temas, koruyucu kılıf kullanımı ve sensör elemanının uç içerisindeki yerleşimi de ölçüm davranışını etkiler. Hızlı tepkinin öncelikli olduğu uygulamalarda daha ince çaplı bir PT100 sensör değerlendirilmelidir.

200 mm Prob Uzunluğunun Avantajı

200 mm prob uzunluğu; sensörün makine gövdesi, metal blok, kalıp, kanal, tank veya proses bağlantısı içerisinde daha derinde bulunan ölçüm noktasına ulaşmasına yardımcı olur. Ø6 mm gövdeyle birlikte kullanıldığında, sabit endüstriyel montajlarda sağlamlık ile erişim mesafesi arasında dengeli bir yapı sunar.

Doğru ölçüm için probun yalnızca ölçüm ortamına girmesi yeterli değildir. Etkin daldırma derinliği, prob boyunca oluşabilecek ısı iletim hatasını azaltacak ve sensör ucunun gerçek proses sıcaklığını temsil etmesini sağlayacak şekilde belirlenmelidir. Delik içi uygulamalarda prob ile yüzey arasındaki hava boşluğu mümkün olduğunca azaltılmalıdır.

304 Paslanmaz Çelik Prob Kılıfı

Bu sensörün dış prob kılıfı 304 paslanmaz çelikten üretilmiştir. 304 kalite, genel endüstriyel sıcaklık sensörlerinde yaygın kullanılan standart östenitik paslanmaz çelik malzemelerden biridir.

304 paslanmaz çelik; genel makine uygulamaları, kuru veya hafif nemli ortamlar, test sistemleri, ısıtma-soğutma ekipmanları ve kimyasal etkisi sınırlı proseslerde mekanik dayanım ile korozyon direnci arasında uygun bir denge sağlar.

Bununla birlikte 304 paslanmaz çelik her kimyasal ortama koşulsuz dayanıklı değildir. Klorürlü, güçlü asitli, yoğun korozif veya yüksek basınçlı proseslerde malzeme uyumluluğu ayrıca kontrol edilmeli; gerekirse 316 paslanmaz, Inconel veya uygun bir thermowell çözümü değerlendirilmelidir.

3 Pin Standart Boy RTD Konnektörü

Sensör üzerinde bulunan 3 pin standart boy erkek RTD konnektörü, sabit kablo yerine sökülebilir bağlantı kullanılmasını sağlar. Sensör; uyumlu standart boy dişi RTD konnektörü, bağlantı kablosu veya uygun cihaz girişiyle eşleştirilebilir.

Standart boy konnektör gövdesi, minyatür konnektörlere göre daha büyük bir tutma alanı sunar. Bu yapı; üretim sahası, bakım atölyesi ve sabit test düzeneklerinde bağlantının elle daha rahat kavranmasına ve sensörün pratik biçimde sökülüp takılmasına yardımcı olur.

Standart Soketli Bağlantının Avantajları

• Sensörün ölçüm sisteminden hızlı şekilde ayrılabilmesi
• Uyumlu standart boy dişi RTD konnektörleriyle sökülebilir bağlantı
• Daha büyük gövde sayesinde sahada kolay kavrama ve bağlantı kontrolü
• Farklı uzunluktaki RTD bağlantı kablolarının kullanılabilmesi
• Bakım, sensör değişimi ve test işlemlerinin kolaylaştırılması
• PT100 bağlantı iletkenlerinin tek konnektör içerisinde düzenli şekilde taşınması

Kullanım Alanları

B Class, 304 paslanmaz, Ø6 × 200 mm mineral izoleli PT100 sensör; genel endüstriyel ölçüm doğruluğu, sağlam prob yapısı, orta uzunlukta daldırma mesafesi ve standart boy sökülebilir bağlantı gerektiren uygulamalarda kullanılabilir.

• Makine ve ekipman sıcaklık ölçümü
• Metal blok, plaka ve kalıp içi sıcaklık takibi
• Üretim sahası, bakım ve sabit test düzenekleri
• PID sıcaklık kontrol sistemleri
• Veri toplama ve sıcaklık kayıt cihazları
• Tank, kanal, boru, makine gövdesi ve sabit proses bağlantıları
• OEM cihaz ve makine üretimi
• Isıtıcı, soğutucu ve termal test sistemleri
• Prototip ve pilot proses uygulamaları
• Bakım sırasında sensörün kolayca değiştirilebilmesi gereken ölçüm noktaları

PT100 ile Termokupl Aynı Sensör Değildir

Bu ürün bir PT100 RTD sensörüdür. K, J, T ve E tipi termokupllar sıcaklığa bağlı milivolt sinyali üretirken PT100 sensörler sıcaklığa bağlı direnç değişimiyle çalışır.

Montaj ve Kullanım Önerileri

1. Cihaz girişini doğrulayın: Ölçüm cihazının PT100/RTD girişini ve sensörün bağlantı düzenini desteklediğinden emin olun.
2. Pin eşleşmesini kontrol edin: Standart boy RTD konnektörü ile cihaz terminallerinin bağlantı şemaları karşılaştırılmalıdır.
3. Yeterli daldırma sağlayın: Prob, ölçülen ortamın gerçek sıcaklığını temsil edecek kadar içeri yerleştirilmelidir.
4. Termal teması iyileştirin: Delik içi ölçümlerde prob ile yüzey arasındaki hava boşluğu mümkün olduğunca azaltılmalıdır.
5. 304 paslanmaz uyumluluğunu kontrol edin: Klorürlü, güçlü asitli veya yoğun korozif proseslerde prob malzemesinin uygunluğu ayrıca değerlendirilmelidir.
6. Konnektörü koruyun: Standart boy konnektör sıvıya, yoğunlaşmaya, doğrudan proses sıcaklığına veya mekanik darbeye maruz bırakılmamalıdır.
7. Prob gövdesini zorlamayın: Sensör keskin şekilde bükülmemeli ve konnektör geçiş noktasından çekilmemelidir.
8. Basınçlı prosesleri değerlendirin: Basınç, yüksek akış veya aşındırıcı ortam bulunan uygulamalarda uygun thermowell ya da montaj rekoru kullanılmalıdır.
9. Periyodik kontrol uygulayın: Kritik ölçümlerde sensör, ara kablo ve ölçüm cihazı birlikte doğrulanmalıdır.

Sıkça Sorulan Sorular

B Class PT100 ne demektir?

B Class, PT100 sensörlerde genel endüstriyel uygulamalar için yaygın kullanılan standart tolerans sınıfıdır. IEC 60751 yaklaşımında tolerans değeri ±(0,30 + 0,005 × |t|) °C formülüyle hesaplanır.

B Class PT100 hassas ölçüm için yeterli midir?

B Class; genel makine, proses, kontrol ve izleme uygulamaları için standart çözümdür. Daha dar tolerans veya kalibrasyon belgesi gereken uygulamalarda A Class ya da özel kalibrasyonlu sensör değerlendirilmelidir.

Ø6 mm PT100 sensörün temel avantajı nedir?

Ø6 mm prob, Ø1,5 mm ve Ø3 mm modellere göre daha yüksek mekanik dayanım ve daha sağlam montaj karakteri sunar. Sabit makine, tank, kanal, blok ve genel proses ölçümlerinde tercih edilebilir.

Ø6 mm prob daha yavaş mı tepki verir?

Aynı sensör yapısı ve aynı montaj koşullarında Ø6 mm probun termal kütlesi daha yüksek olduğu için ince çaplı modellere göre tepki süresi genellikle daha uzundur. Gerçek tepki süresi ölçülen ortam, akış, daldırma ve termal temas koşullarına bağlıdır.

Ø6 mm ile Ø3 mm PT100 arasındaki fark nedir?

Ø3 mm prob tepki süresi ile mekanik dayanım arasında daha dengeli bir yapı sunar. Ø6 mm prob ise daha yüksek mekanik dayanım ve sabit montaj avantajı sağlar; buna karşılık termal kütlesi daha yüksektir.

304 paslanmaz çelik prob nerelerde kullanılır?

304 paslanmaz çelik; genel makine, test, ısıtma-soğutma ve kimyasal etkisi sınırlı endüstriyel ortamlarda yaygın kullanılan standart prob malzemesidir. Yoğun korozif veya klorürlü proseslerde farklı malzeme gerekebilir.

304 paslanmaz ile 316 paslanmaz arasındaki fark nedir?

Her iki malzeme de endüstriyel sensör kılıflarında kullanılır. 316 paslanmaz çelik, molibden içeriği sayesinde bazı korozif ve klorürlü ortamlarda 304 kaliteye göre daha yüksek dayanım sağlayabilir. Genel endüstriyel uygulamalarda ise 304 paslanmaz standart ve ekonomik çözümdür.

200 mm prob boyu hangi uygulamalar için uygundur?

100 mm uzunluk; metal bloklar, kalıplar, makine gövdeleri, kompakt tanklar, test düzenekleri ve kısa daldırma gerektiren ölçüm noktalarında kullanılabilir.

3 pinli standart boy RTD konnektörü ne işe yarar?

Konnektör, sensörün uyumlu standart boy dişi RTD konnektörüne veya bağlantı kablosuna hızlı şekilde takılıp çıkarılmasını sağlar. Büyük gövdesi sahada kavrama, bakım ve sensör değişimi işlemlerini kolaylaştırır.

Standart soket ile minyatür soket arasındaki fark nedir?

Her iki bağlantı da PT100 sinyalini sökülebilir konnektör üzerinden taşır. Standart boy konnektör daha büyük bir gövdeye ve daha geniş tutma alanına sahiptir; minyatür konnektör ise alanın sınırlı olduğu kompakt uygulamalarda tercih edilir. Erkek ve dişi konnektörlerin aynı boy standardında olması gerekir.

PT100 sensörde pozitif ve negatif uç var mıdır?

PT100 elemanı pozitif ve negatif polariteye sahip değildir. Ancak konnektör pinlerinin cihaz üzerindeki doğru RTD terminallerine bağlanması gerekir. <
