J Tipi ANSI Teflon Termokupl Kablosu 2x0,50 mm², J tipi Fe-Const termokupl ölçüm devrelerinde kullanılan teflon izoleli sıcaklık ölçüm kablosudur. Termokupl sensöründen üretilen termoelektrik sinyalin sıcaklık kontrol cihazına, göstergeye, veri kaydediciye, PLC sistemine veya kontrol panosuna iletilmesinde kullanılır.
İki damarlı ve 2x0,50 mm² kesitli kablo; mono / solid termoeleman iletkenleri ile teflon izolasyon yapısını bir araya getirir. Pozitif iletken demir (Fe), negatif iletken ise Constantan olarak bilinen bakır-nikel (CuNi) alaşımıdır.
Bu ürün standart bir enerji kablosu değildir. J tipi termokupl ölçüm devresinin uygun termoeleman yapısıyla kurulması veya devam ettirilmesi amacıyla kullanılmalıdır. Doğru ölçüm için kablonun J tipi termokupla uyumlu olması ve pozitif-negatif damar polaritesinin bağlantının tamamında korunması gerekir.
Kablonun pozitif ve negatif termoeleman iletkenleri ayrı ayrı teflon malzemeyle izole edilmiştir. İzolasyon katmanı, iletkenlerin birbirine veya çevredeki iletken yüzeylere temas etmesini önleyerek ölçüm hattının elektriksel olarak korunmasına yardımcı olur.
Teflon izolasyon; sıcaklık, kimyasal temas ve düşük sürtünmeli yüzey gerektiren endüstriyel ölçüm uygulamalarında tercih edilir. Kablonun kesin çalışma sıcaklığı ve kimyasal uyumluluğu üretici teknik verisine göre değerlendirilmelidir.
Mono / solid iletken yapısında her damar tek parça telden oluşur. Bu yapı sabit tesisatlarda ve pano bağlantılarında düzenli terminal bağlantısı sağlar. Sürekli hareket, yoğun titreşim veya tekrarlı bükülme bulunan uygulamalarda montaj koşulları ayrıca değerlendirilmelidir.
Bu J tipi termokupl kablosu ANSI renk kodlamasına göre hazırlanmıştır. ANSI renk düzeninde beyaz izolasyonlu Fe iletken pozitif (+), kırmızı izolasyonlu CuNi iletken ise negatif (-) bağlantıyı gösterir.
Ürünün dış kılıf rengi kahverengidir. Böylece kablonun genel dış yapısı ile beyaz ve kırmızı damarları montaj, bakım ve arıza tespiti sırasında birbirinden kolayca ayırt edilebilir.
Termokupl kablolarında ANSI, IEC ve JIS gibi farklı renk kodu sistemleri kullanılabilir. Bu nedenle aynı J tipi termokupl kablosu, kullanılan standarda ve kablo sınıfına göre farklı damar veya dış kılıf renklerine sahip olabilir.
ANSI renk kodlu J tipi termokupl kablosu ile farklı renk standardına sahip J tipi kablolar arasında, termoeleman alaşımları aynı olduğu sürece ölçüm prensibi değişmez. Değişen unsur, pozitif ve negatif iletkenlerin hangi renklerle tanımlandığıdır.
Farklı renk standardına sahip eski bir tesisata veya kontrol cihazına bağlantı yapılırken yalnızca damar rengine göre işlem yapılmamalıdır. Termokupl tipi, iletken alaşımı, polarite işaretleri ve cihaz bağlantı şeması birlikte kontrol edilmelidir.
J tipi termokupl kablosu, sensör ile ölçüm cihazı arasındaki hattın Fe-Const termoeleman yapısıyla kurulmasını sağlar. Kablonun sensör tipiyle uyumlu seçilmesi, bağlantı noktalarında uygun olmayan metal birleşimlerinden kaynaklanabilecek ölçüm sapmalarının azaltılmasına yardımcı olur.
2x0,50 mm² kesitli yapı, pano bağlantıları ve saha uygulamalarında mekanik sağlamlık ile pratik montaj arasında dengeli bir kullanım sunar. Kablo kesiti seçilirken bağlantı mesafesi, terminal ölçüsü, montaj alanı ve kullanılacak termokupl konnektörü birlikte değerlendirilmelidir.
Daha ince kesitli kablolara göre daha tok bir yapı sunması, pano içi geçişlerde, sabit sensör hatlarında ve terminal bağlantılarında kablonun daha kontrollü kullanılmasına yardımcı olabilir.
Teflon izolasyon; sıcaklık, kimyasal temas ve düşük sürtünmeli yüzey gerektiren uygulamalarda avantaj sağlar. Kablonun uygun kablo kanallarından, pano geçişlerinden ve makine bağlantı noktalarından geçirilmesini kolaylaştırabilir.
Beyaz ve kırmızı damarların birbirinden kolay ayrılması, montaj ve bakım sırasında polarite kontrolünü kolaylaştırır. ANSI renk düzeni kullanılan tesislerde kablonun mevcut pano ve bakım standardıyla uyumlu biçimde takip edilmesine yardımcı olur.
Teflon izolasyon, sıcaklık ve kimyasal dayanım ihtiyacı bulunan endüstriyel sıcaklık ölçüm uygulamalarında tercih edilir. İzolasyon malzemesinin düşük sürtünmeli yüzeyi, kablonun uygun kanal ve geçiş noktalarından geçirilmesini kolaylaştırabilir.
Mono / solid iletken yapısı sabit tesisat ve pano bağlantılarında düzenli kullanım sağlar. Ancak kablonun devamlı hareket ettiği, titreşime maruz kaldığı veya sık sık büküldüğü uygulamalarda esnek iletkenli alternatifler değerlendirilmelidir.
Kablonun gerçek kullanım şartları belirlenirken yalnızca izolasyon malzemesi dikkate alınmamalıdır. Ortam sıcaklığı, kimyasal temas, mekanik hareket, minimum bükülme şartları, kablolama güzergâhı, bağlantı noktaları ve kullanılan terminal veya konnektör birlikte değerlendirilmelidir.
J tipi termokupl devresinde pozitif ve negatif iletkenlerin doğru terminallere bağlanması gerekir. ANSI renk kodlamasına göre bu üründe beyaz damar pozitif (+), kırmızı damar negatif (-) bağlantıyı gösterir.
Polaritenin ters bağlanması, sıcaklık değişimi sırasında ölçüm değerinin yanlış yönde hareket etmesine veya cihazın hatalı değer göstermesine neden olabilir. Bağlantı öncesinde kontrol cihazı, gösterge veya PLC üzerindeki pozitif ve negatif terminal işaretleri kontrol edilmelidir.
Bağlantı yapılırken J tipi termokupla uyumlu kablo, terminal ve termokupl konnektörü kullanılmalıdır. Standart bakır bağlantı kablosu, farklı termokupl tipine ait kablo veya uygun olmayan bağlantı elemanlarının kullanılması ölçüm sapmasına neden olabilir.
IEC renk koduna sahip mevcut bir tesisata bağlantı yapılacaksa renkler doğrudan birbirine eşleştirilmemelidir. ANSI ve IEC sistemlerindeki damar renkleri farklı olduğundan pozitif ve negatif uçlar, terminal işaretlerine ve bağlantı şemasına göre eşleştirilmelidir.
Mono / solid iletken yapısı nedeniyle kablo sürekli hareket veya sık bükülme bulunan güzergâhlarda zorlanmamalıdır. Kablo keskin kenarlardan, ezilme noktalarından ve doğrudan alev temasından korunmalıdır.
Termokupl kablosu; motor besleme hatları, inverter çıkışları ve yüksek akım taşıyan güç kablolarından mümkün olduğunca ayrı bir güzergâhta taşınmalıdır. Elektriksel gürültünün yoğun olduğu uygulamalarda uygun ekranlama ve tesisat yöntemleri değerlendirilmelidir.
Bu ürün sabit kablo boyu varyantlarıyla değil, metre bazında satılır. Ürün sayfasındaki sipariş miktarı alanına girilen değer, sipariş edilecek toplam kablo uzunluğunu metre cinsinden ifade eder.
Sipariş miktarı belirlenirken ihtiyaç duyulan bağlantı mesafesine montaj payı eklenmeli; pano içi güzergâhlar, kablo kanalları, dönüş noktaları ve terminal bağlantı payları hesaba katılmalıdır.
J tipi ANSI termokupl kablosu seçerken sensör tipi, termoeleman alaşımı, renk kodu standardı, iletken kesiti, iletken yapısı, izolasyon malzemesi, bağlantı mesafesi ve kullanılacak ölçüm cihazı birlikte değerlendirilmelidir.
Bu ürün J tipi Fe-Const termokupl ölçüm devreleri için uygundur. K, T, N, E, R, S veya farklı tipteki termokupl sensörlerde ilgili termokupl tipine uygun ölçüm kablosu kullanılmalıdır.
Mevcut sistem ANSI renk koduna göre hazırlanmışsa aynı renk standardının kullanılması montaj, bakım ve arıza tespiti sırasında kablo takibini kolaylaştırır. Farklı renk standardına sahip bir sisteme bağlantı yapılacaksa eşleştirme yalnızca renk üzerinden değil, polarite ve terminal şeması üzerinden yapılmalıdır.
Sabit bağlantılarda mono / solid iletken yapı tercih edilebilir. Sürekli hareket, yoğun titreşim veya tekrarlı bükülme bulunan uygulamalarda ise esnek iletkenli kablo seçenekleri değerlendirilmelidir.
Bu ürün J tipi Fe-Const termokupl sensör ve ölçüm devreleri için uygundur.
ANSI renk kodlaması, termokupl tipi ile pozitif ve negatif iletkenlerin belirli renklerle tanımlanmasını sağlayan Amerikan renk kodu sistemidir. J tipi için pozitif damar beyaz, negatif damar kırmızı olarak tanımlanır.
Hayır. Termoeleman alaşımları J tipi Fe-Const yapısında olduğu sürece ölçüm prensibi aynıdır. Temel fark damar ve dış kılıf renklerinin hangi standarda göre tanımlandığıdır.

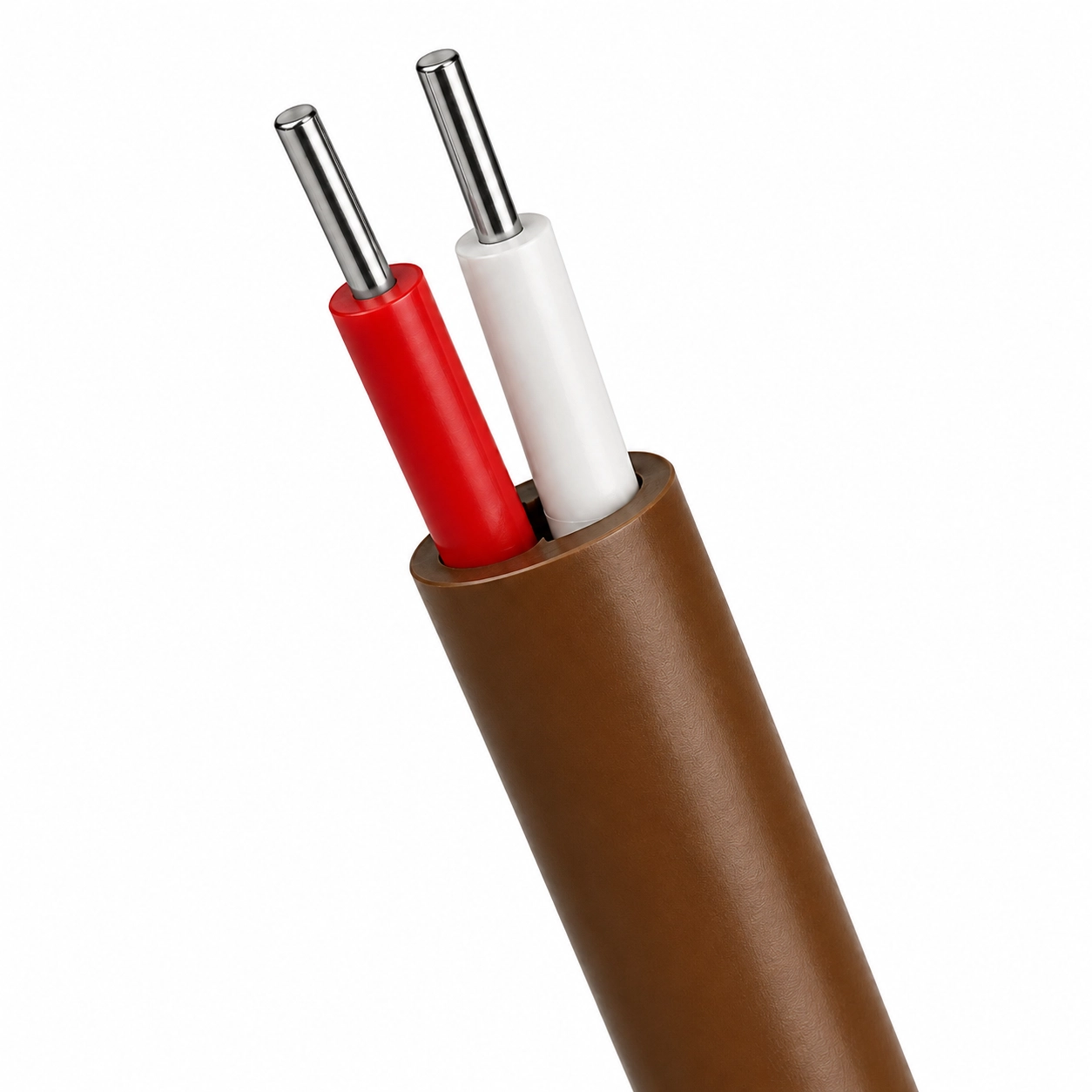

Ürünün dış kılıfı kahverengidir. Pozitif Fe damar beyaz, negatif CuNi damar ise kırmızı izolasyona sahiptir.
2x0,50 mm² ifadesi, kablonun iki damardan oluştuğunu ve her bir damarın 0,50 mm² kesit sınıfında olduğunu belirtir.
Mono / solid iletken, her damarın tek parça telden oluştuğunu belirtir. Sabit tesisatlarda düzenli terminal bağlantısı sağlar; ancak devamlı hareket ve sık bükülme bulunan uygulamalarda kullanım şartları ayrıca değerlendirilmelidir.
Teflon izolasyon; sıcaklık ve kimyasal dayanım ile düşük sürtünmeli yüzey özellikleri nedeniyle endüstriyel sıcaklık ölçüm kablolarında tercih edilir. Kesin çalışma şartları üretici teknik dokümanına göre belirlenmelidir.
Hayır. Bu ürün termokupl ölçüm sinyalinin iletilmesi amacıyla kullanılır. Motor, rezistans veya benzeri güç yüklerinin beslenmesinde kullanılmamalıdır.
Bu üründe sabit kablo boyu varyantı bulunmaz. Sipariş alanına kaç adet girilirse aynı miktarda metre kablo sipariş edilmiş olur. Örneğin 10 adet, 10 metre kablo anlamına gelir.
Kablonun kesin çalışma sıcaklığı, teflon izolasyonun teknik türü, iletken toleransı, dış ölçüleri, çalışma gerilimi ve diğer elektriksel özellikleri için üretici teknik veri dokümanı esas alınmalıdır. Ürün seçimi ve montajı sırasında termokupl tipi, ANSI renk standardı, bağlantı mesafesi, mekanik koşullar ve cihaz terminal yapısı birlikte değerlendirilmelidir.
