J Tipi JIS Teflon Termokupl Kablosu 2x0,30 mm², J tipi Fe-Const termokupl ölçüm devrelerinde kullanılan teflon izoleli sıcaklık ölçüm kablosudur. Termokupl sensöründen üretilen termoelektrik sinyalin sıcaklık kontrol cihazına, göstergeye, veri kaydediciye, PLC sistemine veya kontrol panosuna iletilmesinde kullanılır.
İki damarlı ve 2x0,30 mm² kesitli kablo; mono / solid termoeleman iletkenleri, teflon izolasyon ve JIS renk kodlamasını bir araya getirir. İnce kesitli yapısı sayesinde dar kablo geçişlerinde, kompakt cihaz girişlerinde, pano içi bağlantılarda ve çoklu sensör kablolamalarında pratik kullanım sağlar.
Bu ürün standart bir enerji kablosu değildir. J tipi termokupl ölçüm devresinin uygun termoeleman yapısıyla kurulması veya devam ettirilmesi amacıyla kullanılmalıdır. Doğru ölçüm için kablonun J tipi termokupla uyumlu olması ve pozitif-negatif damar polaritesinin bağlantının tamamında korunması gerekir.
Kablonun pozitif ve negatif termoeleman iletkenleri ayrı ayrı teflon malzemeyle izole edilmiştir. İzolasyon katmanı, damarların birbirine veya çevredeki iletken yüzeylere temas etmesini önleyerek ölçüm hattının elektriksel olarak korunmasına yardımcı olur.
Teflon izolasyon; sıcaklık, kimyasal temas ve düşük sürtünmeli yüzey gerektiren endüstriyel ölçüm uygulamalarında tercih edilir. İzolasyonun kesin fluoropolimer türü, çalışma sıcaklığı ve kimyasal uyumluluğu üretici teknik dokümanına göre değerlendirilmelidir.
Mono / solid iletken yapısında her damar tek parça telden oluşur. Bu yapı sabit tesisatlarda ve pano bağlantılarında düzenli terminal bağlantısı sağlar. Sürekli hareket, yoğun titreşim veya tekrarlı bükülme bulunan uygulamalarda ise montaj koşulları ayrıca değerlendirilmelidir.

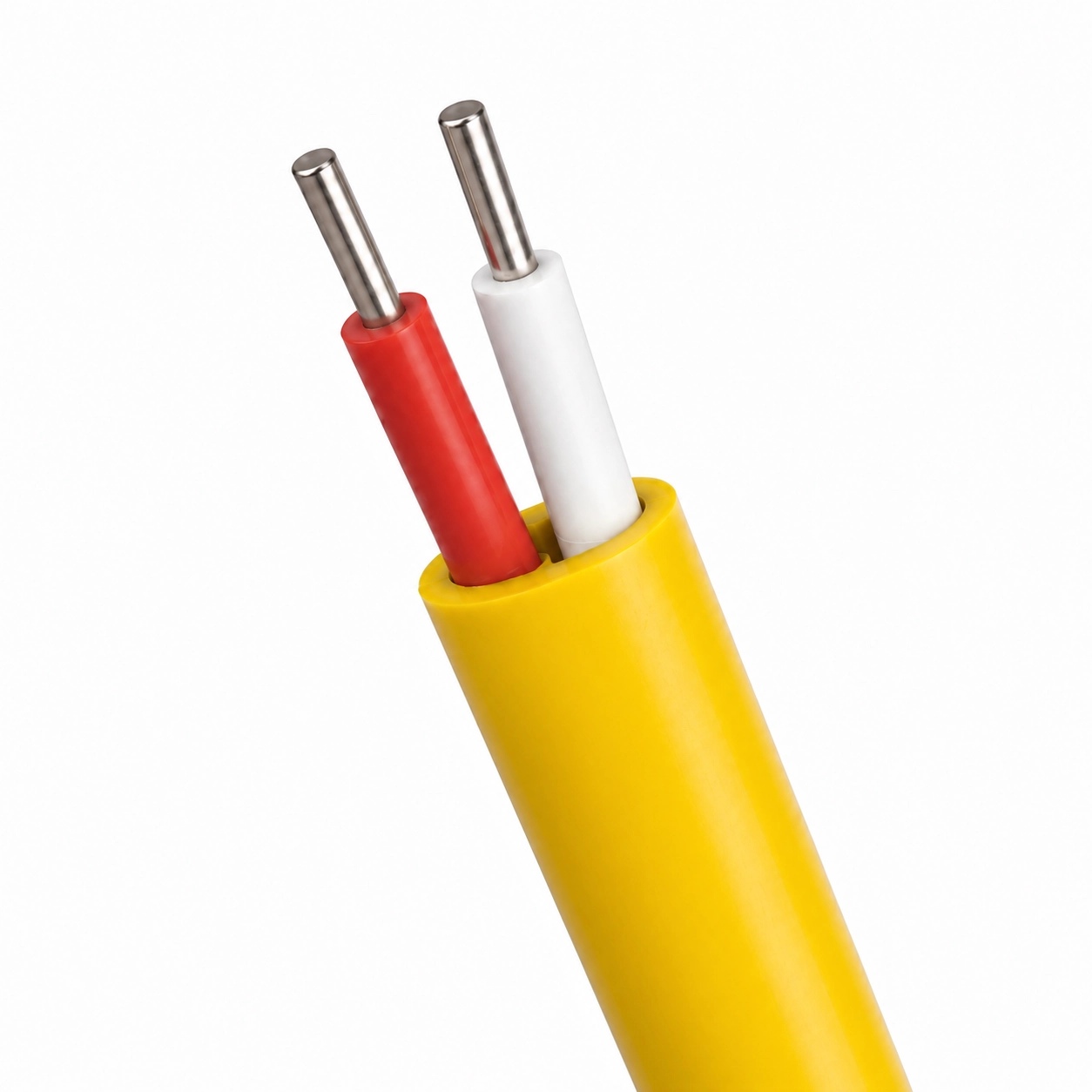

Bu J tipi termokupl kablosu JIS renk kodlamasına göre hazırlanmıştır. Üründe kırmızı izolasyonlu Fe iletken pozitif (+), beyaz izolasyonlu CuNi iletken ise negatif (-) bağlantıyı gösterir.
Kablonun dış kılıf rengi sarıdır. Sarı dış kılıf ile kırmızı ve beyaz damarlar, kablonun J tipi JIS termokupl devresine ait olduğunun montaj, bakım ve arıza tespiti sırasında daha kolay ayırt edilmesine yardımcı olur.
Termokupl kablolarında JIS, IEC ve ANSI gibi farklı renk kodu sistemleri kullanılabilir. Bu nedenle aynı J tipi termokupl kablosu, kullanılan standarda göre farklı damar ve dış kılıf renkleriyle üretilebilir. Ürün seçiminde yalnızca termokupl tipi değil, mevcut sistemde kullanılan renk standardı da dikkate alınmalıdır.
JIS renk kodlu J tipi termokupl kablosu ile farklı renk standardına sahip J tipi kablolar arasında, termoeleman alaşımları aynı olduğu sürece ölçüm prensibi değişmez. Temel fark, pozitif ve negatif iletkenlerin hangi renklerle tanımlandığıdır.
Farklı renk standardına sahip eski bir tesisata veya ölçüm cihazına bağlantı yapılırken yalnızca damar rengine göre işlem yapılmamalıdır. Termokupl tipi, iletken alaşımı, polarite işaretleri ve cihaz bağlantı şeması birlikte kontrol edilmelidir.
J tipi termokupl kablosu, sensör ile ölçüm cihazı arasındaki hattın Fe-Const termoeleman yapısıyla kurulmasını sağlar. Kablonun sensör tipiyle uyumlu seçilmesi, uygun olmayan metal birleşimlerinden kaynaklanabilecek ölçüm sapmalarının azaltılmasına yardımcı olur.
2x0,30 mm² ince kesitli yapı; dar kablo kanallarında, kompakt cihaz terminallerinde ve sınırlı montaj alanlarında daha düşük kablo hacmi sağlar. Bu özellik, özellikle aynı pano veya kanal içinde birden fazla sensör hattının taşındığı uygulamalarda kablolamanın daha düzenli planlanmasına yardımcı olabilir.
İnce kablo yapısı yönlendirme ve montaj kolaylığı sağlarken terminal bağlantısının da kullanılan cihazla uyumlu olmasını gerektirir. Kesit seçilirken bağlantı mesafesi, terminal ölçüsü, mekanik şartlar ve sensör hattının güzergâhı birlikte değerlendirilmelidir.
Teflon izolasyon; sıcaklık, kimyasal temas ve düşük sürtünmeli yüzey gerektiren uygulamalarda avantaj sağlar. Kablonun uygun kablo kanallarından, pano geçişlerinden ve cihaz bağlantı noktalarından geçirilmesini kolaylaştırabilir.
Kırmızı ve beyaz damarların birbirinden kolay ayrılması, bağlantı sırasında polarite kontrolünü kolaylaştırır. Sarı dış kılıf ise JIS renk standardı kullanılan tesislerde kablonun daha hızlı tanımlanmasına yardımcı olur.
Teflon izolasyon, sıcaklık ve kimyasal dayanım ihtiyacı bulunan endüstriyel sıcaklık ölçüm uygulamalarında tercih edilir. Düşük sürtünmeli yüzeyi, kablonun uygun kanal ve geçiş noktalarından geçirilmesini kolaylaştırabilir.
2x0,30 mm² ince kesit, düşük kablo hacmi ve kolay yönlendirme avantajı sağlar. Bununla birlikte daha ağır mekanik etkilerin, çekme yükünün veya sürekli hareketin bulunduğu uygulamalarda kablonun fiziksel uygunluğu ayrıca değerlendirilmelidir.
Mono / solid iletken yapısı sabit tesisat ve pano bağlantılarında düzenli kullanım sağlar. Kablonun devamlı hareket ettiği, titreşime maruz kaldığı veya sık sık büküldüğü uygulamalarda esnek iletkenli alternatifler değerlendirilmelidir.
Kablonun gerçek kullanım şartları belirlenirken yalnızca izolasyon malzemesi dikkate alınmamalıdır. Ortam sıcaklığı, kimyasal temas, mekanik hareket, minimum bükülme şartları, bağlantı mesafesi, kablolama güzergâhı ve kullanılan terminal veya konnektör birlikte değerlendirilmelidir.
J tipi termokupl devresinde pozitif ve negatif iletkenlerin doğru terminallere bağlanması gerekir. JIS renk kodlamasına göre bu üründe kırmızı damar pozitif (+), beyaz damar negatif (-) bağlantıyı gösterir.
Polaritenin ters bağlanması, sıcaklık değişimi sırasında ölçüm değerinin yanlış yönde hareket etmesine veya cihazın hatalı değer göstermesine neden olabilir. Bağlantı öncesinde kontrol cihazı, gösterge veya PLC üzerindeki pozitif ve negatif terminal işaretleri kontrol edilmelidir.
Bağlantı yapılırken J tipi termokupla uyumlu kablo, terminal ve termokupl konnektörü kullanılmalıdır. Standart bakır bağlantı kablosu, farklı termokupl tipine ait kablo veya uygun olmayan bağlantı elemanlarının kullanılması ölçüm sapmasına neden olabilir.
IEC veya ANSI renk koduna sahip bir sisteme bağlantı yapılacaksa damarlar yalnızca renkleri dikkate alınarak eşleştirilmemelidir. Farklı standartlarda pozitif ve negatif renkleri değişebildiği için bağlantı terminal işaretlerine ve cihaz şemasına göre yapılmalıdır.
İnce ve mono / solid iletken yapısı nedeniyle kablo çekme kuvvetine, keskin bükülmeye veya sürekli harekete maruz bırakılmamalıdır. Kablo keskin kenarlardan, ezilme noktalarından ve doğrudan alev temasından korunmalıdır.
Termokupl kablosu; motor besleme hatları, inverter çıkışları ve yüksek akım taşıyan güç kablolarından mümkün olduğunca ayrı bir güzergâhta taşınmalıdır. Elektriksel gürültünün yoğun olduğu uygulamalarda uygun ekranlı kablo ve tesisat yöntemleri değerlendirilmelidir.
Bu ürün sabit kablo boyu varyantlarıyla değil, metre bazında satılır. Ürün sayfasındaki sipariş miktarı alanına girilen değer, sipariş edilecek toplam kablo uzunluğunu metre cinsinden ifade eder.
Sipariş miktarı belirlenirken ihtiyaç duyulan bağlantı mesafesine montaj payı eklenmeli; pano içi güzergâhlar, kablo kanalları, dönüş noktaları ve terminal bağlantı payları hesaba katılmalıdır.
J tipi JIS termokupl kablosu seçerken sensör tipi, termoeleman alaşımı, renk kodu standardı, iletken kesiti, iletken yapısı, izolasyon malzemesi, bağlantı mesafesi ve kullanılacak ölçüm cihazı birlikte değerlendirilmelidir.
Bu ürün J tipi Fe-Const termokupl ölçüm devreleri için uygundur. K, T, N, E, R, S veya farklı tipteki termokupl sensörlerde ilgili termokupl tipine uygun ölçüm kablosu kullanılmalıdır.
Dar kablo geçişi, düşük kablo hacmi, kompakt terminal bağlantısı veya JIS renk kodu gerektiren uygulamalarda 2x0,30 mm² ince kesitli yapı tercih edilebilir. Uzun bağlantı mesafesi, ağır saha şartları veya yüksek mekanik dayanım beklentisi bulunan uygulamalarda ise kesitin uygunluğu ayrıca kontrol edilmelidir.
Mevcut sistem JIS renk koduna göre hazırlanmışsa aynı standardın kullanılması montaj, bakım ve arıza tespiti sırasında kablo takibini kolaylaştırır. Farklı renk standardına sahip bir sisteme bağlantı yapılacaksa eşleştirme yalnızca renk üzerinden değil, polarite ve terminal şeması üzerinden yapılmalıdır.
Bu ürün J tipi Fe-Const termokupl sensör ve ölçüm devreleri için uygundur.
JIS renk kodlaması, termokupl tipi ile pozitif ve negatif iletkenlerin belirli renklerle tanımlanmasını sağlayan Japon renk kodu sistemidir. Bu üründe pozitif damar kırmızı, negatif damar beyazdır.
Hayır. Termoeleman alaşımları J tipi Fe-Const yapısında olduğu sürece ölçüm prensibi aynıdır. Temel fark damar ve dış kılıf renklerinin hangi standarda göre tanımlandığıdır.
Ürünün dış kılıfı sarıdır. Pozitif Fe damar kırmızı, negatif CuNi damar ise beyaz izolasyona sahiptir.
2x0,30 mm² ifadesi, kablonun iki damardan oluştuğunu ve her bir damarın 0,30 mm² kesit sınıfında olduğunu belirtir.
İnce kesitli yapı; dar kablo kanallarında, kompakt cihaz terminallerinde, pano içi bağlantılarda ve çoklu sensör kablolamalarında daha düşük kablo hacmi ve daha kolay yönlendirme avantajı sağlar.
2x0,30 mm² kesit ve JIS renk kodu, standart ürün gruplarına göre daha özel bir kombinasyondur. Bu nedenle ürün özellikle ince kesit, teflon izolasyon ve JIS renk standardının birlikte gerektiği uygulamalarda tercih edilir.
Mono / solid iletken, her damarın tek parça telden oluştuğunu belirtir. Sabit tesisatlarda düzenli terminal bağlantısı sağlar; ancak devamlı hareket ve sık bükülme bulunan uygulamalarda kullanım şartları ayrıca değerlendirilmelidir.
Teflon izolasyon; sıcaklık ve kimyasal dayanım ile düşük sürtünmeli yüzey özellikleri nedeniyle endüstriyel sıcaklık ölçüm kablolarında tercih edilir. Kesin çalışma şartları üretici teknik dokümanına göre belirlenmelidir.
Hayır. Bu ürün termokupl ölçüm sinyalinin iletilmesi amacıyla kullanılır. Motor, rezistans veya benzeri güç yüklerinin beslenmesinde kullanılmamalıdır.
Bu üründe sabit kablo boyu varyantı bulunmaz. Sipariş alanına kaç adet girilirse aynı miktarda metre kablo sipariş edilmiş olur. Örneğin 10 adet, 10 metre kablo anlamına gelir.
Kablonun kesin çalışma sıcaklığı, teflon izolasyonun teknik türü, iletken toleransı, dış ölçüleri, çalışma gerilimi ve diğer elektriksel özellikleri için üretici teknik veri dokümanı esas alınmalıdır. Ürün seçimi ve montajı sırasında termokupl tipi, JIS renk standardı, bağlantı mesafesi, mekanik koşullar ve cihaz terminal yapısı birlikte değerlendirilmelidir.
