J Tipi Kompanzasyon Kablosu 2x1,50 mm², J tipi termokupl sensör ile sıcaklık ölçüm veya kontrol cihazı arasındaki bağlantının sürdürülmesinde kullanılan endüstriyel ölçüm kablosudur. Sensörden alınan termoelektrik sinyalin sıcaklık kontrol cihazına, dijital göstergeye, veri kaydediciye, PLC termokupl girişine veya kontrol panosuna taşınmasına yardımcı olur.

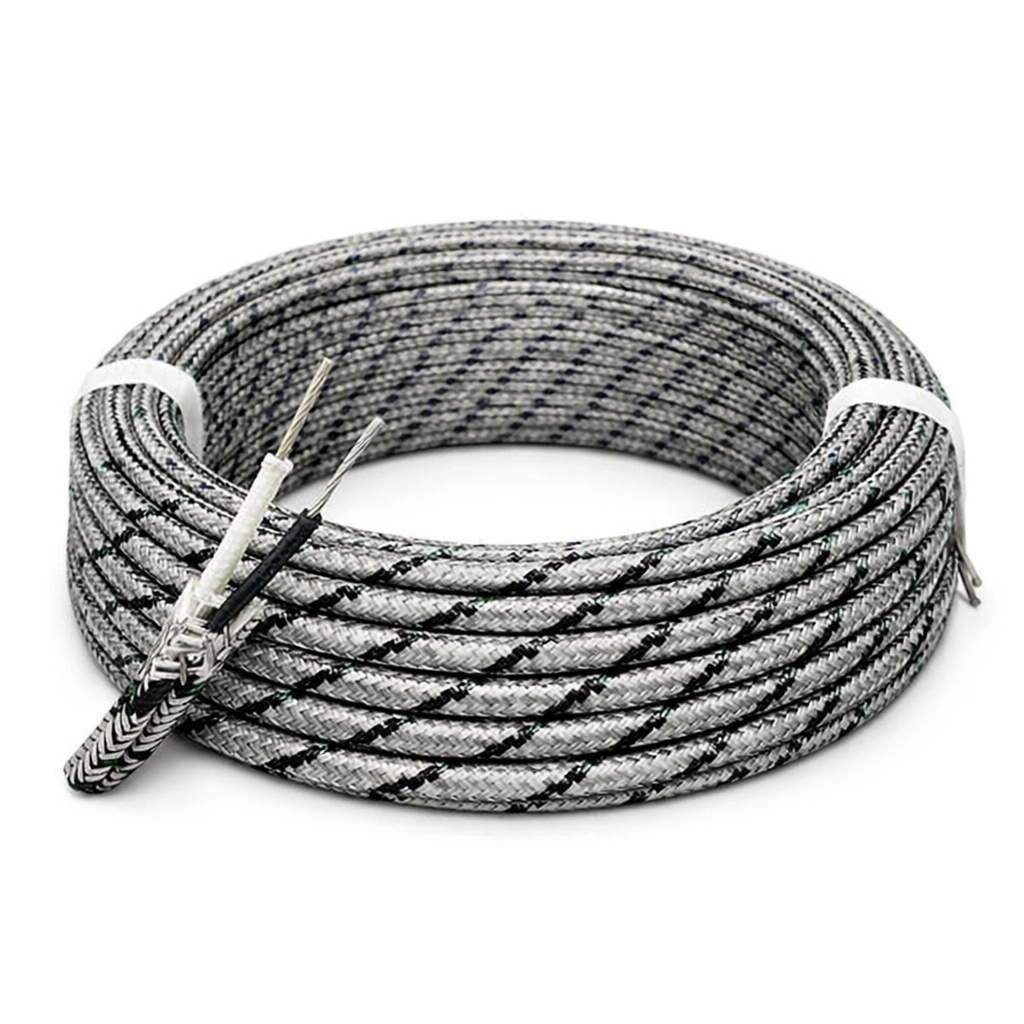

Ürün; silikon ve cam elyaf esaslı izolasyon katmanlarıyla dış bölümde bulunan çelik örgü blendajı bir araya getirir. Bu konstrüksiyon, sıcaklık etkisinin ve yüzeysel mekanik zorlanmaların bulunduğu sabit sensör, makine, üretim hattı ve kontrol panosu bağlantılarında kullanım için hazırlanmıştır.
2x1,50 mm² nominal kesitli iki damarlı yapı, uygun terminal ve bağlantı elemanlarıyla birlikte J tipi termokupl ölçüm devrelerinde kullanılabilir. Ürün tek parça 100 metre rulo olarak sunulduğundan üretim, bakım, pano montajı ve saha uygulamalarında ihtiyaç duyulan uzunluklarda kesilerek kullanılabilir.
Bu ürün standart enerji besleme kablosu değildir. J tipi termokupl ölçüm devresinde kullanılmalı; sensör tipi, kompanzasyon kablosu, bağlantı elemanları ve ölçüm cihazı girişinin birbiriyle uyumlu olduğu doğrulanmalıdır.
Ürünün izolasyon ve koruma yapısı silikon + cam elyaf + çelik blendaj şeklindedir. Silikon ve cam elyaf katmanlar, kablo damarlarının elektriksel olarak birbirinden ayrılmasına ve kablo gövdesinin korunmasına yardımcı olur.
Silikon esaslı izolasyon, esneklik gerektiren sensör ve pano bağlantılarında tercih edilebilir. Cam elyaf yapı ise sıcaklık etkisinin bulunduğu sabit endüstriyel bağlantılarda kablo gövdesini destekler.
Dış bölümde bulunan çelik örgü blendaj, kablo çevresinde yardımcı bir mekanik koruma katmanı oluşturur. Makine gövdesi, pano geçişi, kablo kanalı ve yüzey teması bulunan güzergâhlarda sürtünme ve hafif mekanik etkilere karşı kablonun korunmasına katkı sağlar.
Çelik blendajın temel işlevi mekanik korumadır. Elektriksel ekran olarak kullanılması planlanıyorsa örgünün elektriksel sürekliliği, kapsama yapısı, bağlantı yöntemi ve cihaz üreticisinin talimatları ayrıca değerlendirilmelidir.
Fe-Const ifadesi, J tipi termokupl sistemlerinde kullanılan termoeleman çiftini belirtir. Fe demir iletkeni, Const ise Constantan olarak adlandırılan termoeleman alaşımını ifade eder.
Kompanzasyon kablosu seçilirken yalnızca damar kesiti değil, kullanılan termokupl tipi de dikkate alınmalıdır. Bu ürün J tipi termokupl ölçüm devrelerinde kullanılmalıdır. Farklı termokupl tiplerinde ilgili sensör tipiyle uyumlu kablo seçilmelidir.
J tipi ölçüm devresiyle uyumlu kompanzasyon kablosunun kullanılması, sensör ile ölçüm cihazı arasındaki bağlantının uygun kablo yapısıyla sürdürülmesine yardımcı olur.
Sistemin gerçek ölçüm performansı yalnızca kabloya bağlı değildir. Sensör, bağlantı noktaları, konnektörler, ortam sıcaklığı ve ölçüm cihazının oluşturduğu sistem birlikte değerlendirilmelidir.
Silikon ve cam elyaf esaslı izolasyon yapısı, sıcaklık etkisinin bulunduğu endüstriyel sensör bağlantılarında tercih edilebilir. Ancak kablonun kesin çalışma sıcaklığı yalnızca izolasyon malzemesine bakılarak belirlenmemelidir.
İletken konstrüksiyonu, izolasyon katmanları, çelik örgü, terminal, konnektör ve bağlantı noktalarının sıcaklık sınırları birlikte değerlendirilmelidir. Kesin çalışma sıcaklığı ve termoelektrik tolerans değerleri için üretici teknik dokümanı esas alınmalıdır.
Çelik örgü blendaj, kabloyu tamamen kapalı veya sızdırmaz bir dış kılıfa dönüştürmez. Nem, sıvı, yağ, kimyasal madde veya yoğun toz bulunan ortamlarda ürünün çevresel şartlara uygunluğu ayrıca kontrol edilmelidir.
Kablo aşırı çekme kuvvetine, ezilmeye, keskin kenarlara veya sürekli tekrarlanan bükülmeye maruz bırakılmamalıdır. Çelik örgü mekanik korumaya yardımcı olur ancak ağır mekanik yükler karşısında sınırsız koruma sağlamaz.
J tipi termokupl ölçüm devresinde pozitif ve negatif damarlar, sensör ile ölçüm cihazındaki karşılık gelen terminallere bağlanmalıdır. Montajdan önce sensör polaritesi, kablo uçları ve cihaz terminal işaretleri kontrol edilmelidir.
Polaritenin ters bağlanması, sıcaklık değişiminin cihazda yanlış yönde görünmesine veya ölçüm değerinin hatalı yorumlanmasına neden olabilir. Sensörden ölçüm cihazına kadar bağlantı polaritesi korunmalıdır.
J tipi ölçüm devresinde J tipiyle uyumlu kompanzasyon kablosu, termokupl terminali ve konnektörü kullanılmalıdır. Standart bakır kablo veya farklı termokupl tipine ait bağlantı malzemeleri ölçüm hattında uygun olmayan metal birleşimleri oluşturabilir.
Kablo ucu hazırlanırken çelik örgü tellerinin ölçüm damarlarına veya cihaz terminallerine temas etmemesine dikkat edilmelidir. Blendaj düzgün biçimde geriye alınmalı ve bağlantı alanı uygulamaya uygun şekilde izole edilmelidir.
2x1,50 mm² kesitli yapı kullanılırken ölçüm cihazı ve bağlantı terminallerinin bu kesite uygunluğu kontrol edilmelidir. Kablo yüksükleri, terminaller ve diğer bağlantı elemanları kullanılan damar kesitiyle uyumlu olmalıdır.
Kompanzasyon kablosu; motor besleme hatları, inverter çıkışları, kontaktör hatları ve yüksek akım taşıyan güç kablolarından mümkün olduğunca ayrı bir güzergâhta taşınmalıdır.
Ürün tek parça 100 metre rulo halinde satışa sunulur. Rulo içinden üretim, bakım, pano montajı veya saha uygulamasının gerektirdiği uzunluklarda kesim yapılabilir.
Kesim uzunluğu belirlenirken sensör ile ölçüm cihazı arasındaki gerçek güzergâh, pano içi mesafe, dönüş noktaları ve terminal bağlantısı için gerekli montaj payı hesaba katılmalıdır.
Rulo açılırken kablonun düğümlenmemesine, ezilmemesine ve gereğinden küçük çapta bükülmemesine dikkat edilmelidir. Kullanılmayan bölüm kuru, temiz ve mekanik hasar riskinden uzak bir alanda muhafaza edilmelidir.
Üretim ve bakım süreçlerinde kullanılan kablolar 100 metre rulo seçenekleriyle toplu alıma sunulmaktadır. Termokupl, PT100 ve kompanzasyon kabloları arasından uygulamanıza uygun damar sayısı, nominal kesit ve izolasyon yapısını seçebilirsiniz.
Bu ürün, 100 metre rulo kablo ihtiyacı bulunan üretim, bakım, otomasyon ve kontrol panosu işletmelerine yöneliktir. Sipariş öncesinde sensör tipi, damar sayısı, kesit, izolasyon yapısı ve kablo konstrüksiyonunun uygulamaya uygunluğu kontrol edilmelidir.
J tipi kompanzasyon kablosu seçilirken termokupl tipi, ölçüm cihazı girişi, nominal kesit, bağlantı mesafesi, izolasyon yapısı, mekanik koruma ihtiyacı ve ortam koşulları birlikte değerlendirilmelidir.
Bu ürün J tipi Fe-Const termokupl ölçüm devrelerinde kullanılmalıdır. K, T, N, E, R, S veya farklı termokupl tiplerinde ilgili sensör tipiyle uyumlu kablo seçilmelidir.
2x1,50 mm² kesitli yapı seçilirken cihaz terminal ölçüsü ve kullanılacak bağlantı elemanları kontrol edilmelidir. Daha büyük nominal kesit, tek başına daha iyi ölçüm performansı anlamına gelmez.
Bu ürün J tipi Fe-Const termokupl sensörlerin bulunduğu sıcaklık ölçüm devrelerinde kullanılmak üzere hazırlanmıştır.
Kompanzasyon kablosu, termokupl sensör ile ölçüm veya kontrol cihazı arasındaki bağlantının ilgili termokupl tipine uygun biçimde sürdürülmesine yardımcı olur.
Fe-Const ifadesi J tipi termokupl devresindeki termoeleman çiftini belirtir. Fe demir iletkeni, Const ise Constantan olarak adlandırılan termoeleman alaşımını ifade eder.
Bu ifade kablonun iki damardan oluştuğunu ve her damarın 1,50 mm² nominal iletken kesitine sahip olduğunu belirtir.
Ürün tek parça 100 metre rulo olarak satışa sunulur.
Kablo, uygulamanın gerektirdiği uzunluklarda rulo içinden kesilerek kullanılabilir. Kesim ve uç hazırlama işlemleri uygun ekipmanlarla yapılmalıdır.
Silikon ve cam elyaf kombinasyonu, sıcaklık etkisinin bulunduğu sabit sensör bağlantılarında kablo damarlarının izolasyonuna ve kablo gövdesinin korunmasına yardımcı olur.
Çelik örgü blendaj, kablo çevresinde yardımcı bir mekanik koruma katmanı oluşturur. Sürtünme ve yüzeysel mekanik etkilere karşı kablonun korunmasına yardımcı olur.
Çelik blendajın temel işlevi mekanik korumadır. Elektriksel ekran olarak değerlendirilmesi için örgünün elektriksel sürekliliği, kapsama yapısı, bağlantı yöntemi ve üretici teknik verileri kontrol edilmelidir.
Hayır. Bu ürün termokupl ölçüm devresinin bağlantısı için kullanılır. Motor, rezistans veya diğer güç yüklerinin beslenmesinde kullanılmamalıdır.
Düzenli sensör üretimi yapan, bakım-onarım çalışmaları yürüten, kontrol panosu hazırlayan veya farklı uzunluklarda J tipi kompanzasyon kablosuna ihtiyaç duyan işletmeler için uygundur.
Kablonun iletken malzemesi, termoelektrik tolerans sınıfı, kesin çalışma sıcaklığı, damar renkleri, dış ölçüsü, çelik örgü malzemesi, minimum bükülme yarıçapı ve çevresel dayanım sınırları için üretici teknik veri dokümanı esas alınmalıdır.
Ürün seçimi ve montajı sırasında termokupl tipi, ölçüm cihazı girişi, kablo kesiti, terminal yapısı, ortam sıcaklığı, nem, mekanik yükler ve kablolama güzergâhı birlikte değerlendirilmelidir.
