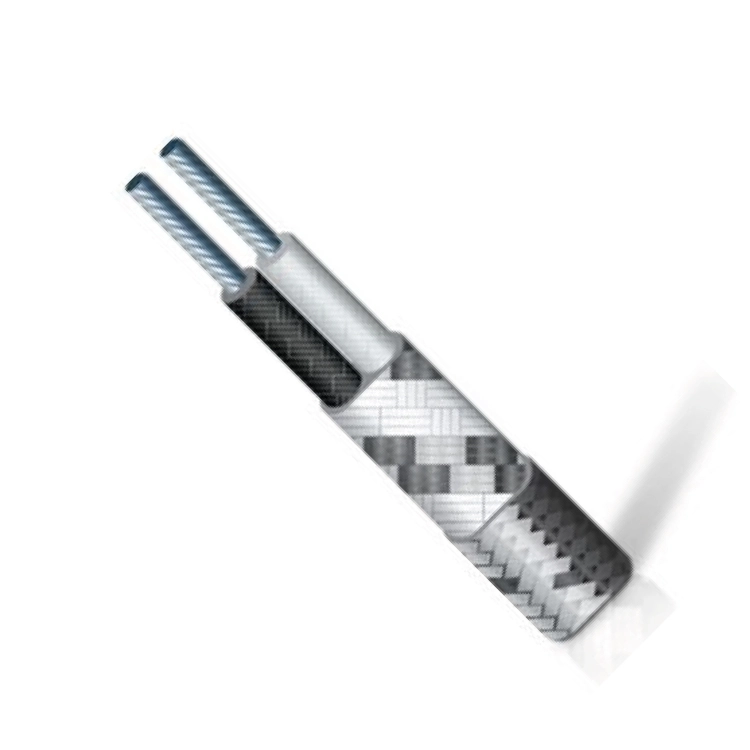

J Tipi Fe-Const Termokupl Kablosu 2x0,22 mm², J tipi termokupl sensörlerden üretilen termoelektrik sinyalin ölçüm cihazına, sıcaklık kontrol cihazına, göstergeye, veri kaydediciye, PLC sistemine veya kontrol panosuna iletilmesinde kullanılan termokupl ölçüm kablosudur.
İki damarlı kablo; cam elyaf izolasyon katmanları ve çelik örgü blendajlı dış yapısıyla endüstriyel sıcaklık ölçüm uygulamalarına uygun bir konstrüksiyon sunar. Cam elyaf katmanlar ısıya dayanıklı izolasyon gerektiren uygulamalarda tercih edilirken çelik blendaj kabloyu sürtünme ve yüzeysel mekanik etkilere karşı korumaya yardımcı olur.
Bu ürün standart bir enerji kablosu değildir. J tipi Fe-Const termokupl ölçüm devresinin kurulması veya sensör bağlantısının uzatılması amacıyla kullanılmalıdır. Ölçüm doğruluğu için kablo tipi, sensör tipi ve cihaz girişinin birbiriyle uyumlu olması; pozitif ve negatif polaritenin bağlantının tamamında korunması gerekir.
Kablo yapısında termoeleman iletkenlerin çevresinde cam elyaf izolasyon katmanları bulunur. Cam elyaf yapı, sıcaklık etkisinin bulunduğu sabit sensör bağlantılarında elektriksel izolasyonun korunmasına yardımcı olur.
Dış bölümde bulunan çelik örgü blendaj, kablo gövdesi çevresinde koruyucu bir katman oluşturur. Bu yapı kablonun makine, pano ve saha bağlantılarında karşılaşabileceği sürtünme, yüzey teması ve benzeri mekanik etkilere karşı ek koruma sağlar.
Çelik blendajın öncelikli işlevi mekanik korumadır. Blendajın elektriksel ekran olarak değerlendirilmesi için örgü malzemesi, kapsama oranı, elektriksel sürekliliği ve bağlantı yöntemi üretici teknik verileriyle doğrulanmalıdır. Ekran veya topraklama bağlantısı gerekiyorsa uygulamanın elektrik projesi ve cihaz üreticisinin talimatları esas alınmalıdır.
J tipi termokupl kablosu, sensör ile ölçüm cihazı arasındaki bağlantının J tipi Fe-Const termoeleman yapısıyla devam ettirilmesini sağlar. Sensörle uyumlu kablo kullanılması, uygun olmayan iletken birleşimlerinden kaynaklanabilecek ölçüm sapmalarının azaltılmasına yardımcı olur.
Cam elyaf izolasyon, sıcaklık etkisinin bulunduğu endüstriyel sensör bağlantılarında tercih edilen bir yapıdır. Kablonun kesin çalışma sıcaklığı yalnızca izolasyon malzemesine göre belirlenmemeli; iletken, dış örgü, terminal, konnektör ve bağlantı noktalarının sınırları da birlikte değerlendirilmelidir.
Çelik örgü blendaj, kablo çevresinde mekanik bir koruma katmanı oluşturarak sabit tesisatlarda ve makine bağlantılarında kablo gövdesinin korunmasına yardımcı olur. Özellikle dış yüzey teması ve sürtünme ihtimali bulunan güzergâhlarda ek koruma avantajı sağlar.
2x0,22 mm² kesitli yapı, termokupl ölçüm sinyalinin taşındığı kompakt bağlantı hatlarında kullanılabilir. Kesit seçilirken kablo mesafesi, terminal ölçüsü, montaj alanı ve mekanik şartlar birlikte değerlendirilmelidir.
Cam elyaf izolasyon, sıcaklık dayanımı gereken termokupl bağlantılarında tercih edilir. Örgülü yapısı nedeniyle kablo yüzeyi standart plastik izolasyonlu kablolardan farklıdır ve montaj sırasında lifli yapının zarar görmemesine dikkat edilmelidir.
Çelik blendaj, kabloyu doğrudan dış ortamdan tamamen yalıtan bir kılıf değildir. Nem, sıvı, yağ, kimyasal madde veya yoğun toz bulunan uygulamalarda kablonun ortama uygunluğu ayrıca kontrol edilmelidir.
Kablo sürekli hareket, tekrarlı bükülme veya yüksek çekme kuvveti bulunan uygulamalarda zorlanmamalıdır. Çelik örgü mekanik korumaya yardımcı olmakla birlikte kabloyu ezilme, kesilme veya aşırı bükülmeye karşı sınırsız şekilde korumaz.
Kablonun gerçek çalışma şartları belirlenirken ortam sıcaklığı, mekanik hareket, titreşim, nem, kimyasal temas, kablolama güzergâhı, bağlantı noktaları ve kullanılacak terminal veya konnektör birlikte değerlendirilmelidir.
J tipi termokupl devresinde pozitif ve negatif iletkenler, sensör ve ölçüm cihazındaki karşılık gelen terminallere bağlanmalıdır. Damar renkleri veya dış görünüm üreticiye göre değişebileceğinden bağlantı yalnızca renge bakılarak yapılmamalıdır.
Bağlantı öncesinde sensör polaritesi, kablo uçları ve ölçüm cihazının pozitif-negatif terminal işaretleri kontrol edilmelidir. Polaritenin ters bağlanması, sıcaklık yükselirken ölçüm değerinin yanlış yönde değişmesine veya cihazın hatalı değer göstermesine neden olabilir.
J tipi termokupl bağlantısında J tipiyle uyumlu kablo, terminal ve termokupl konnektörü kullanılmalıdır. Standart bakır kablo, farklı termokupl tipine ait kablo veya uygun olmayan bağlantı elemanları ölçüm devresinde ek metal birleşimleri oluşturarak sapmaya neden olabilir.
Çelik blendaj kesilirken örgü tellerinin termoeleman iletkenlerle veya cihaz terminalleriyle temas etmemesine dikkat edilmelidir. Açılan kablo uçlarında blendaj düzgün biçimde geriye alınmalı ve bağlantı bölgesi uygulamaya uygun şekilde izole edilmelidir.
Kablo motor besleme hatlarından, inverter çıkışlarından ve yüksek akım taşıyan güç kablolarından mümkün olduğunca ayrı bir güzergâhta taşınmalıdır. Elektriksel gürültünün yoğun olduğu uygulamalarda ekranlama gereksinimi ayrıca değerlendirilmelidir.
Bu ürün grubu 1 metre, 2 metre, 3 metre, 4 metre ve 5 metre kablo boyu seçenekleriyle sipariş edilebilir. Kablo boyu seçimi ürün sayfasındaki Kablo Boyu (K) alanından yapılır. Aşağıdaki tabloda uzunluk seçeneklerine ait ürün kodları ve varyant barkodları yer almaktadır.
| Ürün Kodu | Termokupl Tipi | Damar / Kesit | İzolasyon / Koruma | Kablo Boyu | Varyant Barkodu |
|---|---|---|---|---|---|
| J-CCB-2-0,22-Ç-1K | J Tipi (Fe-Const) | 2x0,22 mm² | Cam Elyaf + Cam Elyaf + Çelik Blendaj | 1 Metre | 759618174381 |
| J-CCB-2-0,22-Ç-2K | J Tipi (Fe-Const) | 2x0,22 mm² | Cam Elyaf + Cam Elyaf + Çelik Blendaj | 2 Metre | 791042499180 |
| J-CCB-2-0,22-Ç-3K | J Tipi (Fe-Const) | 2x0,22 mm² | Cam Elyaf + Cam Elyaf + Çelik Blendaj | 3 Metre | 791042499197 |
| J-CCB-2-0,22-Ç-4K | J Tipi (Fe-Const) | 2x0,22 mm² | Cam Elyaf + Cam Elyaf + Çelik Blendaj | 4 Metre | 791042499203 |
| J-CCB-2-0,22-Ç-5K | J Tipi (Fe-Const) | 2x0,22 mm² | Cam Elyaf + Cam Elyaf + Çelik Blendaj | 5 Metre | 791042499210 |
J tipi termokupl kablosu seçerken sensör tipi, termoeleman uyumluluğu, iletken kesiti, kablo boyu, izolasyon yapısı, mekanik koruma ihtiyacı ve bağlantı yapılacak ölçüm cihazı birlikte değerlendirilmelidir.
Bu ürün J tipi Fe-Const termokupl ölçüm devreleri için uygundur. K, T, N, E, R, S veya farklı tipteki termokupl sensörlerde ilgili termokupl tipine uygun ölçüm kablosu kullanılmalıdır.
Cam elyaf izolasyon, sıcaklık etkisinin bulunduğu sabit bağlantılarda; çelik örgü blendaj ise yüzeysel mekanik koruma gereken güzergâhlarda tercih edilebilir. Nemli, sıvılı veya kimyasal ortamlar için kablonun uygunluğu üretici teknik verileri üzerinden ayrıca doğrulanmalıdır.
Kablo boyu belirlenirken sensör ile cihaz arasındaki gerçek güzergâh, pano içi mesafe, dönüş noktaları ve terminal bağlantı payı hesaba katılmalıdır.
Bu ürün J tipi Fe-Const termokupl sensör ve ölçüm devreleri için uygundur.
Fe-Const ifadesi J tipi termokupl devresinde kullanılan termoeleman çiftini belirtir. Fe demir iletkeni, Const ise Constantan olarak adlandırılan termoeleman alaşımını ifade eder.
2x0,22 mm² ifadesi kablonun iki damardan oluştuğunu ve her bir damarın 0,22 mm² nominal iletken kesitine sahip olduğunu belirtir.
Cam elyaf izolasyon, sıcaklık dayanımı gereken endüstriyel sensör bağlantılarında tercih edilir. Kesin çalışma sıcaklığı ve ortam uygunluğu üretici teknik dokümanına göre belirlenmelidir.
Çelik örgü blendaj, kablo gövdesi çevresinde mekanik bir koruma katmanı oluşturur. Sürtünme ve yüzeysel mekanik etkilere karşı kablonun korunmasına yardımcı olur.
Çelik blendajın öncelikli işlevi mekanik korumadır. Elektriksel ekran olarak kullanılabilmesi için örgünün iletken sürekliliği, kapsama oranı, bağlantı yöntemi ve üretici teknik verileri kontrol edilmelidir.
Hayır. Bu ürün J tipi termokupl ölçüm devresi için seçilmelidir. Farklı termokupl tiplerinde ilgili sensör tipiyle uyumlu termokupl kablosu kullanılmalıdır.
Hayır. Bu ürün termokupl ölçüm sinyalinin iletilmesi için kullanılır. Motor, rezistans veya benzeri güç yüklerinin beslenmesinde kullanılmamalıdır.
1, 2, 3, 4 ve 5 metre seçeneklerinden uygun olanı ürün sayfasındaki Kablo Boyu alanından seçebilirsiniz.
Kablonun kesin çalışma sıcaklığı, iletken konstrüksiyonu, termoeleman toleransı, damar renkleri, dış ölçüleri, çelik örgü malzemesi, minimum bükülme yarıçapı ve çevresel dayanım sınırları için üretici teknik veri dokümanı esas alınmalıdır. Ürün seçimi ve montajı sırasında sensör tipi, kablo boyu, ortam şartları, mekanik yükler ve cihaz terminal yapısı birlikte değerlendirilmelidir.
