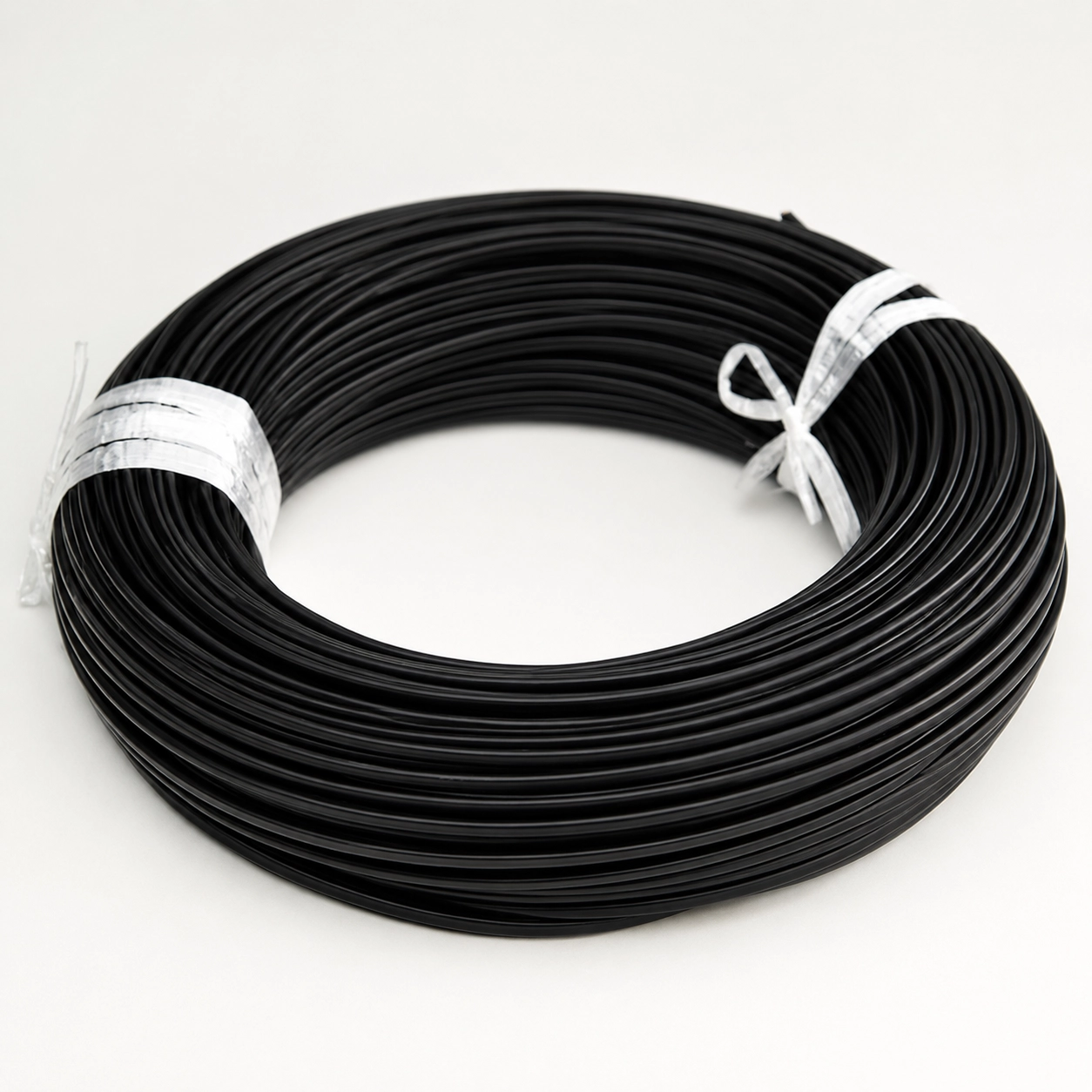

J Tipi Teflon Termokupl Kablosu 2x0,50 mm²

J Tipi (Fe-Const) Teflon Termokupl Kablosu, J tipi termokupl ölçüm devrelerinde kullanılan PFA izoleli ve PFA dış kılıflı termokupl ölçüm kablosudur. 2x0,50 mm² kesitli mono / solid iletken yapısı ile endüstriyel sıcaklık ölçüm uygulamalarında sensör ile ölçüm cihazı, kontrol cihazı veya pano bağlantısı arasında sinyal iletimi için kullanılır.

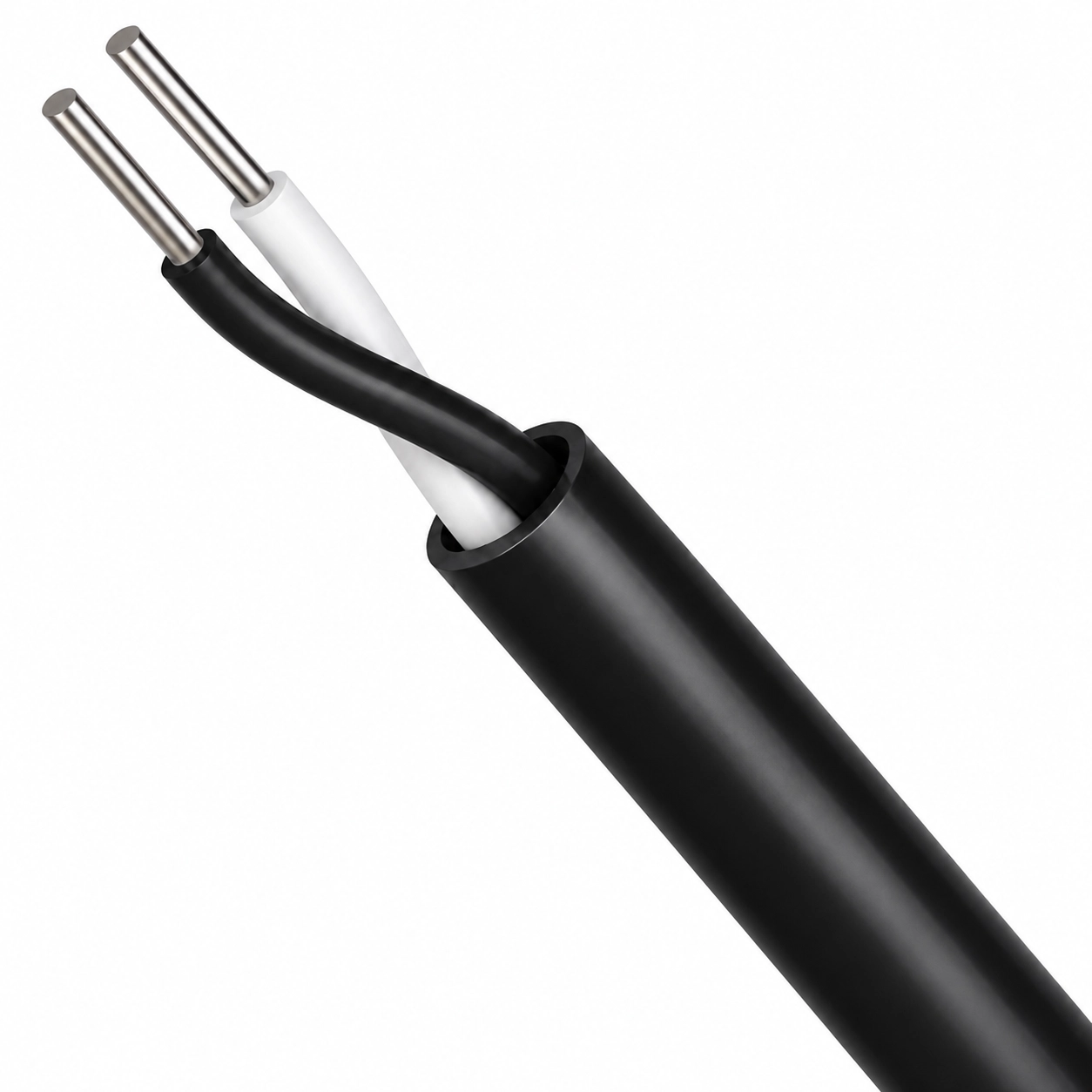

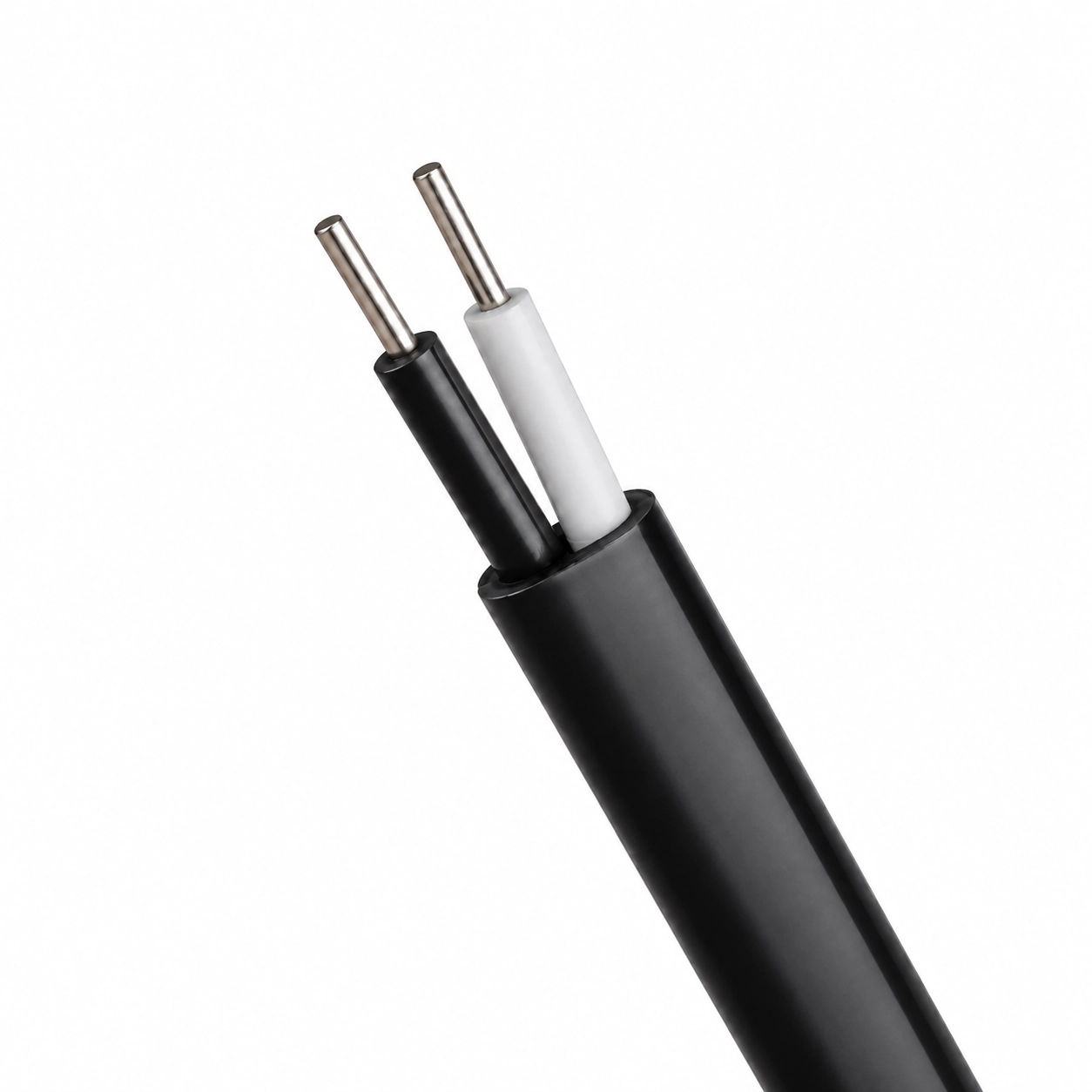

Kablo yapısı IEC 60584-3 standardına uygun J tipi termokupl renk kodlamasına sahiptir. Pozitif iletken Fe, negatif iletken CuNi yapıdadır. Pozitif bacak izolasyon rengi siyah, negatif bacak izolasyon rengi beyazdır. Dış kılıf rengi siyahtır.

Teknik Özellikler

Termokupl tipi: J Tipi (Fe-Const)
Kablo yapısı: 1 x 2 x 0,50 mm²
İletken yapısı: Mono / Solid
İletken izolasyonu: PFA Floropolimer
Dış kılıf: PFA Floropolimer
Dış kılıf rengi: Siyah
Pozitif iletken: Fe, siyah izolasyon
Negatif iletken: CuNi, beyaz izolasyon
Büküm yapısı: İki damar bir arada yassı / Flat
Standart: IEC 60584-3
Sürekli çalışma sıcaklığı: -90°C / +260°C
Kısa süreli çalışma sıcaklığı: +280°C
Çalışma gerilimi: 300 / 500 V
Test gerilimi: 2,00 kV
İzole et kalınlığı: 0,20 mm
İzole çapı: 0,90 mm ±0,10
Dış kılıf ölçüleri: 1,40 x 2,30 mm ±0,20
Genel ürün barkodu: 791042501579

Kullanım Alanları

Termokupl ölçüm devreleri
Petrokimya tesisleri
Kamu ve sanayi tesisleri
İlaç endüstrisi
Gıda işleme tesisleri
Tarımsal sanayi uygulamaları
Endüstriyel sıcaklık ölçüm ve kontrol sistemleri

Malzeme ve Dayanım Özellikleri

PFA izolasyon ve dış kılıf yapısı, zor çalışma ortamlarında kimyasal ve fiziksel dayanım ihtiyacı olan uygulamalarda tercih edilir. Üretici teknik verisine göre kablo -90°C ile +260°C aralığında sürekli çalışmaya, kısa süreli olarak ise +280°C tepe sıcaklığına uygundur. Nem ve UV etkisine karşı dayanım ile mekanik dayanım gerektiren endüstriyel uygulamalarda kullanılabilir.

Kablo Boyu Seçenekleri

Bu ürün grubu 1 metre, 2 metre, 3 metre, 4 metre ve 5 metre kablo boyu seçenekleriyle sipariş edilebilir. Kablo boyu seçimi ürün sayfasındaki Kablo Boyu (K) alanından yapılır. Aşağıdaki tabloda metre seçeneklerine ait ürün kodları ve varyant barkodları yer almaktadır.

Ürün Kodu	Sensör Tipi	İletken Yapısı	İzolasyon	Kablo Boyu	Varyant Barkodu
J-TT-2-0,5-T-1K	J Tipi (Fe-Const)	Solid	PFA	1 Metre	759618174978
J-TT-2-0,5-T-2K	J Tipi (Fe-Const)	Solid	PFA	2 Metre	791042501586
J-TT-2-0,5-T-3K	J Tipi (Fe-Const)	Solid	PFA	3 Metre	791042501593
J-TT-2-0,5-T-4K	J Tipi (Fe-Const)	Solid	PFA	4 Metre	791042501609
J-TT-2-0,5-T-5K	J Tipi (Fe-Const)	Solid	PFA	5 Metre	791042501616

Doğru J Tipi Termokupl Kablosu Nasıl Seçilir?

J tipi termokupl kablosu seçerken sensör tipi, izolasyon malzemesi, ortam sıcaklığı, kablo mesafesi, mekanik dayanım ihtiyacı ve bağlantı yapılacak cihaz birlikte değerlendirilmelidir. Bu ürün J tipi Fe-Const termokupl devreleri için uygundur. Farklı termokupl tipleri için K, T, N veya diğer termokupl kablo seçenekleri tercih edilmelidir.

İlgili Ürün Grupları

Sık Sorulan Sorular

Bu kablo hangi termokupl tipi için uygundur?

Bu ürün J tipi (Fe-Const) termokupl ölçüm devreleri için uygundur.

Bu ürünün izolasyon malzemesi nedir?

İletken izolasyonu ve dış kılıf PFA Floropolimer yapıdadır.

Kablo boyu nasıl seçilir?

1, 2, 3, 4 ve 5 metre seçenekleri ürün sayfasındaki Kablo Boyu alanından seçilebilir.

Bu kablo hangi sıcaklık aralığında kullanılabilir?

Üretici teknik verisine göre sürekli çalışma sıcaklığı -90°C ile +260°C aralığındadır. Kısa süreli çalışma sıcaklığı +280°C olarak belirtilmiştir.

Teknik Doküman

Üretici teknik veri dokümanı ürün sayfasındaki doküman alanına eklenebilir. Dokümanda IEC 60584-3 standardı, PFA izolasyon, çalışma sıcaklığı, elektriksel değerler, renk kodlaması ve kullanım alanları detaylandırılmıştır.

★
