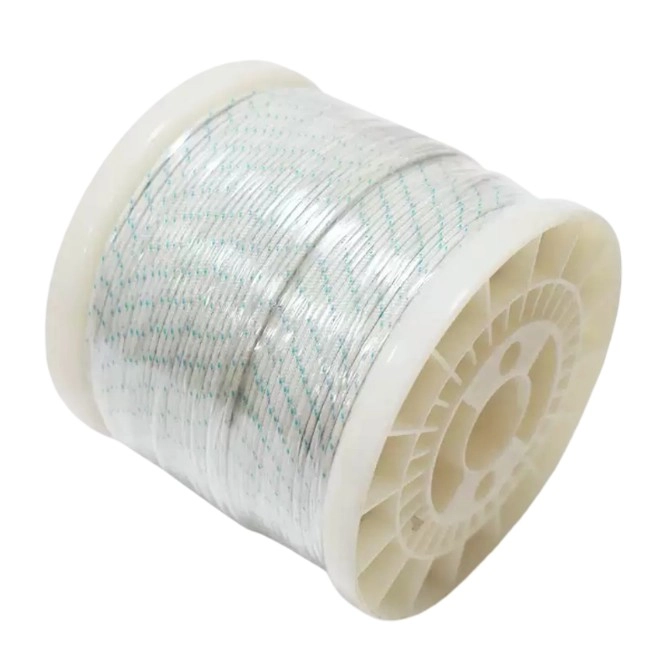

K Tipi Ultra İnce Cam Elyaf İzoleli Termokupl Kablosu 2x0,10 mm; düşük termal kütle, dar montaj alanı ve hızlı sıcaklık değişimlerinin izlenmesi gereken K tipi termokupl uygulamalarında kullanılan ince yapılı sıcaklık ölçüm kablosudur.
Kablo, iki adet ultra ince termoeleman iletkeni ve bu iletkenleri çevreleyen cam elyaf izolasyondan oluşur. Her bir iletkenin çapı Ø0,10 mm olarak tanımlanmıştır. İnce iletken yapısı, ölçüm noktasındaki ısı değişimine daha düşük termal kütleyle tepki verilmesine yardımcı olur.
Üründeki 2x0,10 mm ifadesi, iki iletkenin de 0,10 mm çapında olduğunu belirtir. Bu değer iletken kesit alanı değildir; bu nedenle ürün 2x0,10 mm² olarak değerlendirilmemelidir.
Kablo ekranlı değildir; metal örgü, folyo ekran veya drenaj teli bulunmaz. Elektriksel parazitin yüksek olduğu uygulamalarda kablo güzergâhı güç kablolarından ayrılmalı veya uygun ekranlı termokupl kablosu değerlendirilmelidir.
Ø0,10 mm çapındaki termoelemanlar, standart kesitli termokupl kablolarına göre daha düşük termal kütleye sahiptir. Bu yapı, küçük parçaların, ince yüzeylerin ve hızlı sıcaklık değişimlerinin takip edildiği uygulamalarda avantaj sağlar.
İnce kablo yapısı; dar kanallardan, küçük sensör gövdelerinden ve sınırlı montaj boşluklarından geçirilmesini kolaylaştırır. Laboratuvar düzenekleri, elektronik parçalar ve hassas test uygulamalarında daha küçük bir ölçüm bağlantısı oluşturulmasına yardımcı olur.
Ultra ince iletkenler mekanik açıdan kalın kablolardan daha hassastır. Kablo çekme, sert bükme, ezilme ve tekrarlanan hareket yüklerinden korunmalıdır. Bağlantı noktalarının mekanik yük taşımayacak şekilde sabitlenmesi önerilir.
Ölçüm iletkenleri cam elyaf örgü izolasyonla birbirinden ayrılır. Cam elyaf yapı, yüksek sıcaklık bulunan ölçüm ortamlarında kullanılan termokupl kabloları için ince ve esnek bir izolasyon katmanı oluşturur.
Dış bölümde de cam elyaf örgü yapı bulunur. Bu örgü, iç iletkenleri bir arada tutar ve temel fiziksel koruma sağlar. Ancak metal zırh veya ağır hizmet tipi mekanik koruma yerine kullanılmamalıdır.
Cam elyaf örgü sıvı geçirmez bir dış kılıf değildir. Kablo; yağ, yoğun nem, kimyasal sıçrama, keskin kenar ve aşındırıcı yüzeylerin bulunduğu uygulamalarda ayrıca korunmalıdır.
| Kablo Bileşeni | Yapısı | Görevi |
|---|---|---|
| Pozitif termoeleman | Ø0,10 mm ultra ince iletken | K tipi termokupl ölçüm devresinin pozitif hattını oluşturur. |
| Negatif termoeleman | Ø0,10 mm ultra ince iletken | K tipi termokupl ölçüm devresinin negatif hattını oluşturur. |
| Damar izolasyonu | Cam elyaf örgü | Pozitif ve negatif iletkenleri elektriksel olarak ayırır. |
| Dış yapı | Cam elyaf örgü | İki damarı bir arada tutar ve temel fiziksel koruma sağlar. |

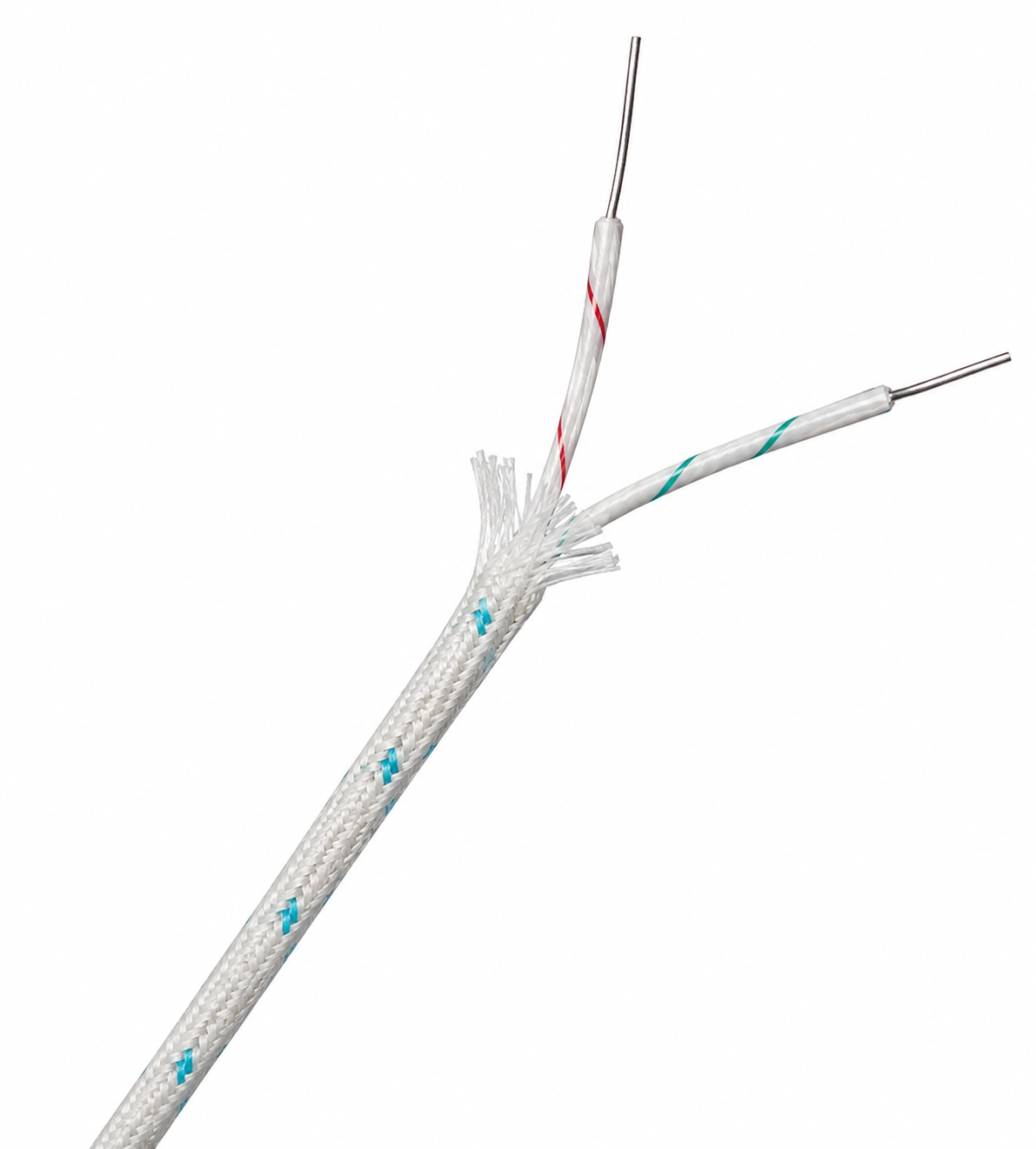

Kablodaki pozitif ve negatif iletkenler üretici tarafından renkli iplik, çizgi veya izolasyon işaretleriyle birbirinden ayrılabilir. Ürün görselinde damarlar üzerinde farklı renkli işaretlemeler bulunmaktadır.
Bağlantı sırasında yalnızca görsel renge göre işlem yapılmamalıdır. Üreticinin polarite tanımı, ürün etiketi ve kullanılacak cihazın pozitif-negatif terminal işaretleri birlikte kontrol edilmelidir.
Farklı üreticiler IEC, ANSI, JIS veya üreticiye özel renk işaretleri kullanabilir. Renk düzeninin farklı olması termokupl tipini tek başına değiştirmez; temel şart kablonun K tipi ölçüm devresine uygun olması ve polaritenin doğru korunmasıdır.
Satıcı teknik tablosunda ürün için -200°C ile +500°C arasında bir sıcaklık değeri belirtilmektedir.
Bu değer sürekli çalışma sıcaklığı, kısa süreli kullanım sıcaklığı veya yalnızca termoeleman ölçüm sınırı olarak ayrıca sınıflandırılmamıştır. Bu nedenle özellikle sıcaklık sınırlarına yakın uygulamalarda üretici teknik dokümanı ve gerçek montaj koşulları esas alınmalıdır.
Bağlantı terminali, konnektör, ek malzemesi ve sabitleme elemanlarının sıcaklık dayanımı kablonun kendisinden daha düşük olabilir. Sistemin kullanılabilir sıcaklık sınırı belirlenirken tüm bağlantı bileşenleri birlikte değerlendirilmelidir.
İnce iletken çapı, ölçüm noktasında ısıtılması veya soğutulması gereken metal miktarını azaltır. Bu nedenle kablonun uygun şekilde ölçüm birleşimi oluşturularak kullanıldığı uygulamalarda sıcaklık değişimlerine daha hızlı tepki verilmesine yardımcı olabilir.
Gerçek tepki süresi; ölçüm ucunun yapısına, kaynak veya birleşim büyüklüğüne, sensörün yüzeyle temasına, hava akışına ve montaj yöntemine bağlıdır. Yalnızca iletken çapına bakılarak kesin bir tepki süresi belirtilmemelidir.
Pozitif ve negatif termoelemanlar, K tipi sıcaklık kontrol cihazının karşılık gelen pozitif (+) ve negatif (-) terminallerine bağlanmalıdır. Polaritenin ters bağlanması sıcaklık değişiminin yanlış yönde görüntülenmesine neden olabilir.
Ultra ince iletkenler standart kablolara göre daha kolay kopabilir. Kablo uçları soyulurken, terminale bağlanırken veya ölçüm birleşimi hazırlanırken düşük mekanik kuvvet uygulanmalıdır.
Bağlantı noktasında kablonun ağırlığını iletken uçların taşımaması gerekir. Kablo uygun bir kelepçe, sabitleme elemanı veya gerilim giderici yapı ile desteklenmelidir.
Kablo sürekli hareket, titreşim veya sürtünme bulunan güzergâhlarda doğrudan kullanılmamalıdır. Hareketli uygulamalarda mekanik koruma ve uygun sabitleme yöntemi değerlendirilmelidir.
Cam elyaf yapı çıplak alev, erimiş malzeme, kimyasal sıçrama veya su geçirmezlik için koruyucu dış kılıf yerine geçmez. Ortam koşulları uygulama öncesinde ayrıca değerlendirilmelidir.
Bu ürün enerji besleme kablosu değildir. Motor, rezistans, ısıtıcı veya başka bir güç yükünü beslemek amacıyla kullanılmamalıdır.
Kablo termoeleman yapısına sahip olsa da sensör ölçüm birleşimi oluşturulmadan önce ürünün termokupl tolerans sınıfı, kalibrasyon uygunluğu ve üreticinin kullanım tanımı kontrol edilmelidir.
Ürünün yalnızca bağlantı veya uzatma sınıfında olması durumunda damarlar birleştirilerek ölçüm ucu oluşturulmamalıdır. Sensör üretimi yapılacaksa üretici dokümanında ürünün termokupl elemanı olarak kullanılabileceği doğrulanmalıdır.
Kablo seçerken termokupl tipi, iletken çapı, gerekli tepki hızı, ortam sıcaklığı, mekanik dayanım, nem, kimyasal temas ve bağlantı yapılacak cihaz birlikte değerlendirilmelidir.
Hızlı tepki ve küçük ölçüm noktası öncelikliyse Ø0,10 mm ultra ince iletken tercih edilebilir. Daha yüksek mekanik dayanım gereken uygulamalarda Ø0,20 mm, Ø0,30 mm veya daha kalın termoeleman seçenekleri değerlendirilmelidir.
Elektriksel parazitin bulunduğu ortamlarda ekranlı kablo veya ölçüm hattının güç kablolarından ayrılması gerekebilir. Bu ürünün ekranı ve drenaj teli bulunmamaktadır.
Kabloda iki adet iletken bulunduğunu ve her bir iletkenin çapının 0,10 mm olduğunu belirtir. Bu değer kesit alanı değil, iletken çapıdır.
Hayır. Üretici bilgisi iki adet Ø0,10 mm çaplı iletkeni ifade eder. Her bir iletkenin hesaplanan geometrik alanı yaklaşık 0,00785 mm²'dir.
Düşük termal kütle, uygun ölçüm ucu ve montaj şartlarında sıcaklık değişimlerine daha hızlı tepki verilmesine yardımcı olur. Ayrıca küçük parçalar ve dar montaj alanları için daha kompakt bir yapı sağlar.
Ø0,10 mm iletkenler kalın termokupl tellerine göre mekanik olarak daha hassastır. Çekme, sert bükme, titreşim ve terminal yükünden korunmalıdır.
Damar izolasyonu ve dış örgü yapısı cam elyaf / fiberglass malzemeden oluşur.
Satıcı teknik tablosunda -200°C ile +500°C arasında sıcaklık bilgisi verilmiştir. Değerin sürekli veya kısa süreli kullanım biçimi ayrıca belirtilmediğinden üretici teknik dokümanı esas alınmalıdır.
Hayır. Ürün cam elyaf örgü izolasyonludur ancak elektriksel amaçlı metal örgü ekranı ve drenaj teli bulunmaz.
Hayır. Cam elyaf örgü elektriksel izolasyon ve temel fiziksel koruma sağlar. Metal örgü ekran ise elektriksel parazitin etkisini azaltmak için kullanılan iletken bir katmandır.
Hayır. Ürün düşük seviyeli K tipi termokupl ölçüm sinyali için kullanılır. Elektriksel güç yüklerini beslemek amacıyla kullanılmamalıdır.
Ürünün kesin termoeleman alaşımları, tolerans sınıfı, kalibrasyon uygunluğu, sürekli çalışma sıcaklığı, elektriksel direnç değeri ve minimum bükülme yarıçapı için K-H-GGF modeline ait üretici teknik dokümanı esas alınmalıdır. Satıcı tarafından belirtilen ancak kullanım biçimi açıklanmayan değerler, ürünün kesin uygulama sınırı olarak kabul edilmemelidir.
