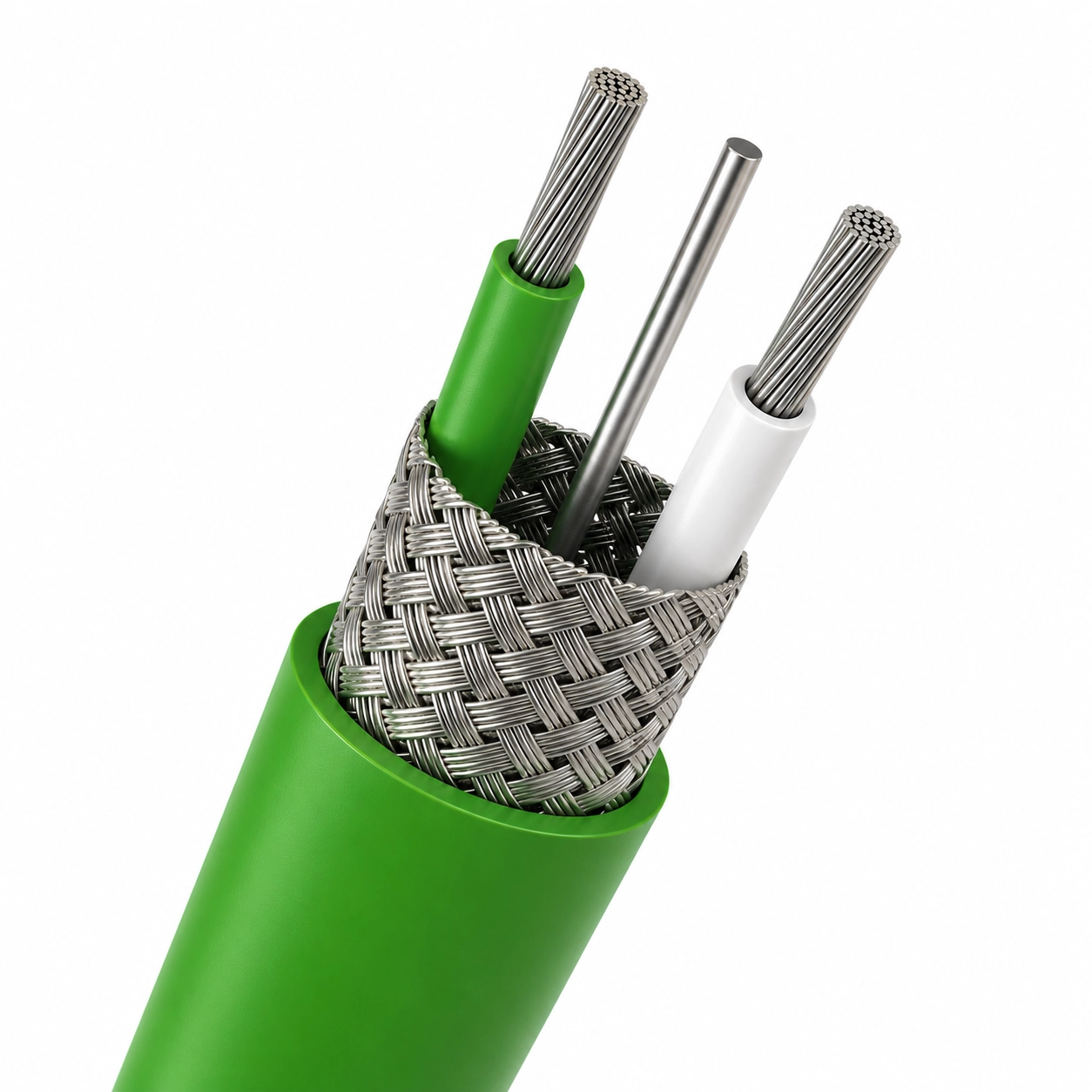

K Tipi Ekranlı Termokupl Kablosu 2x0,22 mm² + 0,50 mm² Drenaj Teli, K tipi termokupl sensörden alınan düşük seviyeli sıcaklık ölçüm sinyalinin kontrol cihazı, gösterge, veri kaydedici, PLC veya otomasyon sistemine iletilmesinde kullanılan ekranlı termokupl bağlantı kablosudur.
Kablo; iki adet K tipi ölçüm damarı, damarları çevreleyen metal örgü ekran ve ekranın elektriksel bağlantısını kolaylaştıran 0,50 mm² drenaj telinden oluşur. Metal örgü ekran ve drenaj teli aynı işlevi görmez; birbirini tamamlayan iki ayrı kablo bileşenidir.
Metal örgü ekran, ölçüm damarlarının çevresinde iletken bir koruma katmanı oluşturarak motor, inverter, kontaktör, röle, güç kablosu ve benzeri elektriksel gürültü kaynaklarının ölçüm sinyaline etkisini azaltmaya yardımcı olur. Drenaj teli ise metal örgü ekranın konnektör, pano veya cihaz tarafında kolay ve güvenilir şekilde sonlandırılmasını sağlar.
Ürün standart bir enerji kablosu değildir. K tipi termokupl ölçüm devrelerinde sinyal iletimi amacıyla kullanılmalıdır. Doğru ölçüm için pozitif ve negatif damar polaritesi korunmalı, drenaj teli ölçüm terminallerine bağlanmamalıdır.
Metal örgü ekran, kablonun içindeki pozitif ve negatif ölçüm damarlarını çevreleyen iletken katmandır. Bu katman, dış ortamdan gelen elektromanyetik ve elektrostatik etkilerin ölçüm damarlarına ulaşmasını azaltmaya yardımcı olur.
Drenaj teli ise metal örgü ekranla elektriksel temas halinde bulunan ayrı bir bağlantı iletkenidir. Metal örgünün doğrudan terminale sıkıştırılması yerine drenaj teli kullanılarak ekran bağlantısı daha düzenli, kontrollü ve uygulanabilir biçimde yapılabilir.
Drenaj teli üçüncü bir termokupl ölçüm damarı değildir. K tipi sıcaklık sinyalini taşımaz ve pozitif veya negatif termokupl terminaline bağlanmaz. Görevi, metal örgü ekranın uygun ekran, şase veya topraklama noktasına bağlanmasını sağlamaktır.
| Kablo Bileşeni | Temel Görevi | Bağlantı Şekli |
|---|---|---|
| Pozitif ölçüm damarı | K tipi termokupl ölçüm sinyalinin pozitif hattını taşır. | Cihazın K tipi pozitif (+) terminaline bağlanır. |
| Negatif ölçüm damarı | K tipi termokupl ölçüm sinyalinin negatif hattını taşır. | Cihazın K tipi negatif (-) terminaline bağlanır. |
| Metal örgü ekran | Ölçüm damarlarını çevreler ve dış elektriksel parazitlerin sinyal hattına etkisini azaltmaya yardımcı olur. | Drenaj teli üzerinden uygun ekran veya topraklama noktasına bağlanabilir. |
| 0,50 mm² drenaj teli | Metal örgü ekranın elektriksel devamlılığını ve kolay sonlandırılmasını sağlar. | Ekran terminaline, uygun üçüncü konnektör pinine veya proje tarafından belirlenen topraklama noktasına bağlanır. |
Ürünün üretici kodu 2x7x0,22KAFPF+0.5D şeklindedir. Ürün başlığında ölçüm damarları 2x0,22 mm², ekran bağlantı iletkeni ise 0,50 mm² drenaj teli olarak ifade edilmiştir.
Pozitif ve negatif ölçüm damarları çok telli yapıya sahiptir. Çok telli konstrüksiyon, kablonun pano, cihaz ve konnektör bağlantılarında daha rahat şekillendirilmesine yardımcı olur.
Ölçüm damarlarının çevresinde metal örgü ekran bulunur. Metal örgü ekranın dış bölümünde ise üretici kodunda FPF olarak tanımlanan dış yapı yer alır. FPF ifadesi bu ürünün üretici konstrüksiyon kodunun parçası olarak kullanılmaktadır.
Termokupllar düşük seviyeli gerilim sinyali üreten sıcaklık sensörleridir. Bu nedenle ölçüm hattı; motor, inverter, kontaktör, röle, rezistans kontrol sistemi ve güç kablolarının oluşturduğu elektriksel gürültüden etkilenebilir.
Metal örgü ekran, pozitif ve negatif ölçüm damarlarının çevresinde iletken bir katman oluşturarak dış elektriksel etkilerin doğrudan ölçüm hattına ulaşmasını azaltmaya yardımcı olur. Bu yapı özellikle elektriksel gürültünün bulunduğu makine, pano ve otomasyon uygulamalarında tercih edilebilir.
Drenaj teli, metal örgü ekranın elektriksel bağlantısını kolaylaştırır. Ekranın uygun şekilde sonlandırılması sayesinde ekranlama yapısının kablo boyunca devamlılığı korunabilir.
Metal örgü ekran ve drenaj teli elektriksel paraziti tamamen ortadan kaldırmaz. Sağlanacak fayda; kablo güzergâhına, ekran bağlantısına, topraklama düzenine, cihaz giriş yapısına ve çevredeki elektriksel gürültü seviyesine bağlıdır.
Kablo, üçüncü pini ekran bağlantısı için tasarlanmış uygun termokupl konnektörleriyle kullanılabilir. Bu bağlantı düzeninde:
Üçüncü pin termokupl ölçüm sinyalinin parçası değildir. Ekran veya şase bağlantısının konnektör boyunca devam ettirilmesi için kullanılır.
Her üç pinli konnektör aynı bağlantı düzenine sahip olmayabilir. Kullanılacak konnektörün üçüncü pininin ekran veya toprak bağlantısı için tasarlanmış olduğu teknik dokümanından doğrulanmalıdır.
Bu K tipi termokupl kablosunda pozitif ve negatif ölçüm damarlarının ayırt edilmesi için yeşil-beyaz renk düzeni kullanılmıştır.
Renk kodlaması montaj, bakım ve arıza tespiti sırasında damarların daha kolay takip edilmesini sağlar. Ancak farklı renk standardına sahip bir sisteme bağlantı yapılırken yalnızca kablo rengine göre işlem yapılmamalıdır. Termokupl tipi, cihaz terminal işaretleri ve bağlantı şeması birlikte kontrol edilmelidir.
K tipi termokupl devresinde pozitif ve negatif damarlar cihazın karşılık gelen K tipi terminallerine bağlanmalıdır. Yeşil damar pozitif (+), beyaz damar negatif (-) bağlantı için kullanılmalıdır.
Drenaj teli pozitif veya negatif termokupl terminaline bağlanmamalıdır. Drenaj teli yalnızca metal örgü ekranın bağlantısı için kullanılmalıdır. Yanlış bağlantı ölçüm hatasına veya ekranlama işlevinin bozulmasına neden olabilir.
Ekranın çoğu uygulamada ölçüm cihazı veya kontrol panosu tarafındaki uygun ekran/toprak noktasından sonlandırılması tercih edilir. Ancak kesin bağlantı yöntemi cihaz üreticisinin terminal şemasına ve tesisin elektriksel topraklama projesine göre belirlenmelidir.
Ekranın iki uçtan farklı toprak noktalarına bağlanması bazı sistemlerde potansiyel fark ve toprak döngüsü oluşturabilir. Bu nedenle ekran bağlantısı rastgele yapılmamalı; tesisin EMC ve topraklama düzenine göre planlanmalıdır.
Kablo, güç kablolarıyla aynı kanal içerisinde mümkün olduğunca uzun mesafe paralel yürütülmemelidir. Güç ve ölçüm kablolarının ayrılması, ekranlama performansını ve ölçüm kararlılığını destekler.
Bu üründeki metal örgünün temel görevi elektriksel ekranlamadır. Örgü yapı, kabloya belirli ölçüde fiziksel destek sağlayabilse de çelik tel zırh veya ağır hizmet tipi mekanik koruma ile aynı şekilde değerlendirilmemelidir.
Kablonun ezilme, kesilme, çekme veya yoğun sürtünme riski bulunan alanlarda kullanılacak olması durumunda ayrıca mekanik koruma borusu, spiral veya uygun kablo kanalı kullanılmalıdır.
Kablo seçerken termokupl tipi, ölçüm damarı kesiti, iletken yapısı, ekran gereksinimi, konnektör tipi, kablo güzergâhı ve çevredeki elektriksel gürültü kaynakları birlikte değerlendirilmelidir.
Elektriksel açıdan sakin ve kısa ölçüm hatlarında ekransız kablo yeterli olabilir. Motor, inverter, kontaktör ve güç kablolarının bulunduğu uygulamalarda ise metal örgü ekran ve drenaj teli bulunan yapı tercih edilebilir.
Üç pinli konnektör kullanılacaksa üçüncü pinin ekran bağlantısı amacıyla tasarlandığı doğrulanmalıdır. Standart iki pinli termokupl konnektörlerinde drenaj teli ölçüm pinlerinden ayrı şekilde uygun yöntemle sonlandırılmalıdır.
Hayır. Metal örgü ekran, ölçüm damarlarını çevreleyen iletken koruma katmanıdır. Drenaj teli ise bu ekranın konnektör, cihaz veya pano tarafında kolayca sonlandırılmasını sağlayan ayrı bağlantı iletkenidir.
Hayır. Drenaj teli K tipi termokupl sinyalini taşımaz. Pozitif veya negatif ölçüm terminaline bağlanmamalıdır. Yalnızca metal örgü ekran bağlantısı için kullanılır.
0,50 mm² drenaj teli, metal örgü ekranın elektriksel devamlılığını ve terminal bağlantısını kolaylaştırır. Ekranın doğrudan örgü üzerinden sonlandırılması yerine düzenli bir bağlantı iletkeni sunar.
Hayır. Metal örgü ekran ve doğru drenaj bağlantısı, elektriksel gürültünün ölçüm hattına etkisini azaltmaya yardımcı olur. Sonuç; topraklama biçimine, kablo güzergâhına, cihaz girişine ve çevredeki gürültü seviyesine bağlıdır.
Drenaj teli, cihaz veya pano üzerindeki uygun ekran, şase ya da topraklama terminaline bağlanmalıdır. Kesin bağlantı noktası cihaz üreticisinin şeması ve tesisin topraklama projesine göre belirlenmelidir.
Evet, üçüncü pini ekran bağlantısı için tasarlanmış uygun K tipi termokupl konnektörlerinde kullanılabilir. İki pin pozitif ve negatif ölçüm damarları, üçüncü pin ise drenaj teli için kullanılır.
Hayır. Üçüncü pinin ekran veya topraklama bağlantısı için tasarlanmış olması gerekir. Konnektörün teknik bağlantı şeması kontrol edilmelidir.
Metal örgü kabloya belirli ölçüde fiziksel destek sağlayabilir; ancak temel görevi elektriksel ekranlamadır. Ağır mekanik darbeye, ezilmeye veya kesilmeye karşı zırhlı kablo yerine kullanılmamalıdır.
Hayır. Ürün K tipi termokupl ölçüm sinyalinin iletilmesi için kullanılır. Motor, rezistans, ısıtıcı veya başka bir güç yükünü beslemek amacıyla kullanılmamalıdır.
Ürünün kesin iletken alaşımları, FPF dış yapı bileşimi, çalışma sıcaklığı, dış çapı ve diğer elektriksel değerleri için üretici teknik veri dokümanı esas alınmalıdır. Üretici tarafından doğrulanmamış sıcaklık veya malzeme değerleri ürünün uygulama sınırı olarak kabul edilmemelidir.
