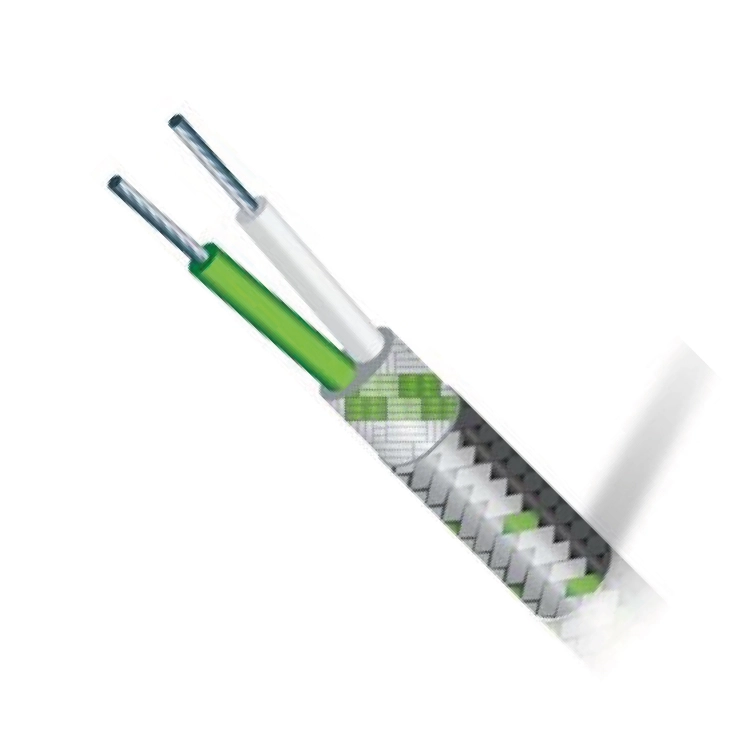

Sıcak Bölge K Tipi (NiCr-Ni) Uzatma Kablosu 2x1,50 mm², K tipi termokupl sensörden alınan termoelektrik sinyalin sıcaklık kontrol cihazına, göstergeye, veri kaydediciye, PLC termokupl girişine veya kontrol panosuna iletilmesinde kullanılan yüksek sıcaklık dayanımlı termokupl uzatma kablosudur.
Kablo; iki damarlı 2x1,50 mm² iletken yapısını, cam elyaf örgü ve mika bant esaslı çok katmanlı izolasyonla birleştirir. Dış bölümde bulunan çelik örgü blendaj, kablo gövdesinin sürtünme, aşınma ve yüzeysel mekanik etkilere karşı korunmasına yardımcı olur.
Ürün bilgisinde belirtilen 400°C sıcaklık dayanımı sayesinde endüstriyel fırın çevreleri, ısıl işlem hatları, rezistans bölgeleri ve sıcak yüzeylere yakın kablo güzergâhlarında kullanılabilir. Gerçek kullanım sıcaklığı; montaj şekli, hava sirkülasyonu, temas süresi, bağlantı elemanları ve kablonun maruz kaldığı yüzey sıcaklığı birlikte değerlendirilerek belirlenmelidir.
Bu ürün standart bir enerji besleme kablosu değildir. K tipi termokupl ölçüm devresinin uygun termoelektrik yapıyla devam ettirilmesi amacıyla kullanılmalıdır. Doğru ölçüm için sensör, uzatma kablosu, konnektör ve ölçüm cihazı girişinin K tipi termokupl sistemiyle uyumlu olması gerekir.
Cam elyaf örgü ve mika bant kombinasyonu, plastik esaslı standart izolasyonların uygun olmadığı yüksek sıcaklık bölgelerinde kablonun elektriksel izolasyonunun ve fiziksel bütünlüğünün korunmasına yardımcı olan çok katmanlı bir yapı oluşturur.
Mika bant, yüksek sıcaklık etkisi altında elektriksel izolasyonu destekleyen inorganik esaslı bir malzemedir. Cam elyaf örgü ise izolasyon katmanlarının bir arada tutulmasına ve kablo yüzeyinin mekanik olarak desteklenmesine yardımcı olur.
Kabloyu çevreleyen çelik örgü blendaj; metal yüzeylere yakın geçişlerde, makine bağlantılarında ve sürtünme ihtimali bulunan sabit güzergâhlarda ek mekanik koruma sağlar. Çelik örgü kabloyu tamamen sızdırmaz hâle getirmez ve ağır ezilme, kesilme veya aşırı çekme kuvvetine karşı sınırsız koruma sağlamaz.
Blendajın elektriksel ekran olarak kullanılması planlanıyorsa örgünün elektriksel sürekliliği, bağlantı yöntemi ve topraklama düzeni ayrıca değerlendirilmelidir. Çelik örgünün temel işlevi mekanik korumadır.
Üründe K tipi termokupl devrelerinde kullanılan yeşil ve beyaz damar renkleri bulunmaktadır. IEC renk düzenine göre yeşil damar pozitif (+), beyaz damar negatif (-) polariteyi gösterir.
Termokupl kablolarında IEC, ANSI ve JIS gibi farklı renk kodlama sistemleri kullanılabilir. Bu nedenle aynı K tipi termokupl kablosu, uygulanan standarda göre farklı damar veya dış kılıf renklerine sahip olabilir.
Bağlantı yalnızca kablo rengine bakılarak yapılmamalıdır. Sensörün polarite işaretleri, kablo damarları, termokupl konnektörü ve ölçüm cihazının terminal şeması birlikte kontrol edilmelidir.
Cam elyaf ve mika bant esaslı izolasyon, kablonun yüksek sıcaklık etkisinin bulunduğu bölgelerden geçirilmesi gereken uygulamalarda tercih edilir. İnorganik esaslı izolasyon katmanları, standart PVC veya benzeri plastik izolasyonların sıcaklık sınırlarının üzerindeki çalışma koşulları için daha uygun bir yapı sunar.
Çok katmanlı izolasyon yapısı, iki iletkenin birbirinden ayrılmasına ve termokupl ölçüm sinyalinin bağlantı hattı boyunca taşınmasına yardımcı olur. İzolasyon katmanlarının zarar görmemesi için montaj sırasında kablo ezilmemeli, keskin şekilde kıvrılmamalı ve uygun olmayan bağlantı elemanlarıyla sıkıştırılmamalıdır.
2x1,50 mm² kesitli yapı, daha yüksek mekanik sağlamlık ve bağlantı dayanımı gereken endüstriyel uygulamalarda tercih edilebilir. Kesit seçilirken terminal ölçüsü, konnektör yapısı, kablo güzergâhı ve montaj alanı birlikte değerlendirilmelidir.
Kablonun 400°C olarak belirtilen sıcaklık dayanımı, uygun montaj ve çalışma koşulları için geçerlidir. Bu değer, kablonun her koşulda 400°C sıcaklıktaki bir yüzeye sürekli ve doğrudan temas ettirilebileceği anlamına gelmez.
Gerçek çalışma sınırı belirlenirken kablonun ortam havasında mı yoksa sıcak yüzeye temas ederek mi çalışacağı, sıcaklığa maruz kalma süresi, hava sirkülasyonu, mekanik hareket ve bağlantı noktalarının sıcaklık dayanımı birlikte değerlendirilmelidir.
Çelik örgü dış yapı sızdırmaz bir dış kılıf değildir. Yağ, sıvı, yoğun nem, kimyasal madde veya aşındırıcı ortam bulunan uygulamalarda kablonun çevresel şartlara uygunluğu ayrıca doğrulanmalıdır.
Ürün doğrudan alev teması için tasarlanmış bir yangın kablosu olarak değerlendirilmemelidir. Açık alev, erimiş metal sıçraması veya olağan dışı radyant ısı bulunan uygulamalarda ilave koruyucu kılıf ve montaj tedbirleri gerekebilir.
K tipi termokupl ölçüm devresinde damar polaritesi bağlantının tamamında korunmalıdır. Yeşil damar pozitif (+), beyaz damar negatif (-) terminale bağlanmalıdır.
Polaritenin ters bağlanması, sıcaklık yükselirken ölçüm değerinin yanlış yönde değişmesine veya cihazın hatalı sıcaklık göstermesine neden olabilir. Montajdan önce sensör ve cihaz üzerindeki terminal işaretleri kontrol edilmelidir.
K tipi termokupl devresinde K tipiyle uyumlu kablo, terminal ve termokupl konnektörü kullanılmalıdır. Standart bakır kablo veya farklı termokupl tipine ait bağlantı malzemeleri ölçüm hattında uygun olmayan metal birleşimleri oluşturarak ölçüm sapmasına neden olabilir.
Kablo ucu hazırlanırken çelik örgü tellerinin iç iletkenlere veya cihaz terminallerine temas etmemesine dikkat edilmelidir. Çelik örgü düzgün şekilde geriye alınmalı ve bağlantı bölgesi uygulamaya uygun yüksek sıcaklık izolasyonuyla korunmalıdır.
Kablo, minimum bükülme yarıçapının altında kıvrılmamalı ve sürekli hareket eden kablo taşıma sistemlerinde teknik uygunluğu doğrulanmadan kullanılmamalıdır. Cam elyaf ve mika bantlı yapı öncelikle sabit veya sınırlı hareketli yüksek sıcaklık bağlantıları için değerlendirilmelidir.
Ürün seçilirken termokupl tipi, iletken kesiti, maksimum ortam sıcaklığı, sıcak yüzeye olan mesafe, kablo güzergâhı, mekanik koruma ihtiyacı ve bağlantı yapılacak cihaz birlikte değerlendirilmelidir.
Bu ürün K tipi NiCr-Ni termokupl ölçüm devreleri için uygundur. J, T, N, E, R, S veya farklı termokupl tiplerinde ilgili sensör tipiyle uyumlu uzatma veya kompanzasyon kablosu kullanılmalıdır.
400°C değeri gerekli olsa bile cihaz terminali, konnektör, klemens, kablo rakoru ve ek bağlantı elemanlarının aynı sıcaklık şartlarına uygunluğu ayrıca kontrol edilmelidir. Sistemin sıcaklık dayanımı en düşük sıcaklık sınırına sahip bileşene göre değerlendirilir.
Bu ürün K tipi NiCr-Ni termokupl ölçüm ve uzatma devreleri için uygundur.
Üründe kullanılan cam elyaf ve mika bant izolasyon yapısının belirtilen uygun çalışma koşullarında 400°C seviyesine kadar kullanılabileceğini ifade eder. Gerçek sınır; montaj şekli, maruz kalma süresi, yüzey teması ve bağlantı elemanlarına göre değişebilir.
Mika bant yüksek sıcaklık altında elektriksel izolasyonu destekler. Cam elyaf örgü ise izolasyon katmanlarının bir arada tutulmasına ve kablonun fiziksel olarak korunmasına yardımcı olur.
Çelik örgü blendaj, kablo gövdesinin çevresinde ek mekanik koruma oluşturur. Sürtünme, aşınma ve yüzeysel mekanik etkilere karşı kablonun korunmasına yardımcı olur.
Çelik örgünün temel işlevi mekanik korumadır. Elektriksel ekran olarak kullanılabilmesi için örgünün elektriksel sürekliliği, bağlantı yöntemi ve topraklama düzeni teknik olarak doğrulanmalıdır.
Doğrudan yüzey teması için yalnızca ortam sıcaklığı değeri yeterli değildir. Yüzey sıcaklığı, temas süresi, ısı transferi ve montaj yöntemi birlikte değerlendirilmelidir.
Hayır. Bu ürün termokupl ölçüm sinyalinin taşınması için kullanılır. Rezistans, motor veya diğer güç yüklerinin beslenmesinde kullanılmamalıdır.
Uçlandırma ihtiyacı için kullanılacak termokupl konnektörü, terminal veya klemens tipi ile çalışma sıcaklığı birlikte belirtilmelidir. Bağlantı elemanlarının da uygulama sıcaklığına uygun olması gerekir.
Kablonun kesin iletken konstrüksiyonu, tolerans sınıfı, dış ölçüsü, minimum bükülme yarıçapı, çelik örgü özellikleri, sürekli çalışma sınırı ve çevresel dayanım değerleri için üretici teknik veri dokümanı esas alınmalıdır.
Ürün seçiminde yalnızca 400°C sıcaklık değeri dikkate alınmamalı; termokupl tipi, polarite, kablo güzergâhı, mekanik yükler, bağlantı elemanları ve gerçek saha şartları birlikte değerlendirilmelidir.
