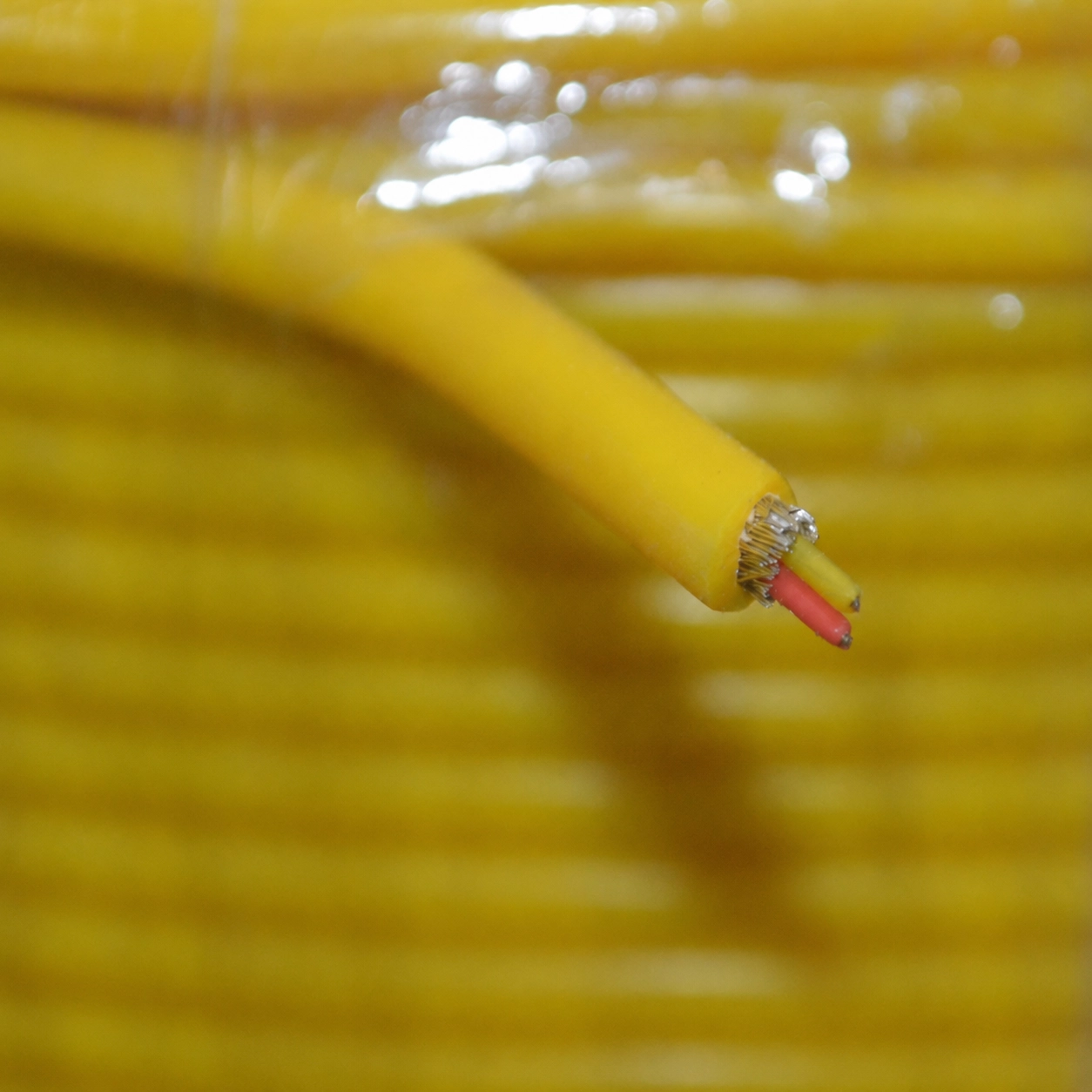

K Tipi Metal Örgü Ekranlı Termokupl Kablosu 2x0,22 mm² – Silikon / Teflon, K tipi termokupl sensörden alınan düşük seviyeli sıcaklık ölçüm sinyalinin kontrol cihazı, gösterge, veri kaydedici, PLC veya otomasyon sistemine iletilmesinde kullanılan ekranlı termokupl bağlantı kablosudur.
Kablo; iki adet çok telli ölçüm damarı, damarları çevreleyen metal örgü ekran, Teflon damar izolasyonu ve sarı renkli silikon dış kılıftan oluşur. Her ölçüm damarı 7 adet 0,20 mm çaplı telden meydana gelir ve yaklaşık 0,22 mm² nominal iletken kesitine karşılık gelir.
Metal örgü ekran, motor, inverter, kontaktör, röle, güç kablosu ve benzeri elektriksel gürültü kaynaklarının termokupl ölçüm sinyaline etkisini azaltmaya yardımcı olur. Bu modelde ayrı bir drenaj teli bulunmaz. Ekran bağlantısı gerektiğinde metal örgünün uygun yöntemle toplanarak ekran, şase veya topraklama terminaline sonlandırılması gerekir.
Ürün standart bir enerji kablosu değildir. K tipi termokupl ölçüm devrelerinde sinyal iletimi amacıyla kullanılmalıdır. Bağlantı sırasında sarı pozitif (+) ve kırmızı negatif (-) damar polaritesi korunmalıdır.
Kablonun en dış katmanında sarı renkli silikon kılıf bulunur. Silikon dış kılıf kabloya esneklik kazandırır ve iç yapının endüstriyel çalışma ortamlarında korunmasına yardımcı olur.
Pozitif ve negatif ölçüm damarları Teflon izolasyonla birbirinden ayrılır. Teflon izolasyon, sıcaklık ölçüm kablolarında elektriksel yalıtım ve termal dayanım amacıyla kullanılan teknik bir izolasyon yapısıdır.
Teflon izoleli ölçüm damarlarının çevresinde metal örgü ekran bulunur. Metal örgü, ölçüm hattının çevresinde iletken bir ekran katmanı oluşturarak çevredeki elektriksel gürültünün ölçüm damarlarına kuplajını azaltmaya yardımcı olur.
Metal örgünün temel görevi elektriksel ekranlamadır. Örgü yapı kabloya belirli ölçüde fiziksel destek sağlasa da ağır hizmet tipi çelik zırh veya mekanik koruma blendajı olarak değerlendirilmemelidir.
Bu üründe metal örgü ekran bulunmasına rağmen ayrı bir drenaj teli yoktur. Metal örgü ekran ile drenaj teli aynı bileşen değildir.
Metal örgü ekran, pozitif ve negatif ölçüm damarlarını çevreleyen iletken katmandır. Dışarıdan gelen elektriksel parazitin ölçüm hattına etkisini azaltmaya yardımcı olur.
Drenaj teli ise bazı ekranlı kablolarda metal örgüyle elektriksel temas halinde bulunan ve ekranın terminale bağlanmasını kolaylaştıran ayrı bir iletkendir. Bu modelde drenaj teli bulunmadığı için ekran bağlantısı metal örgünün kendisi üzerinden hazırlanmalıdır.
| Kablo Bileşeni | Görevi | Bağlantı |
|---|---|---|
| Sarı ölçüm damarı | K tipi termokupl sinyalinin pozitif hattını taşır. | Cihazın K tipi pozitif (+) terminaline bağlanır. |
| Kırmızı ölçüm damarı | K tipi termokupl sinyalinin negatif hattını taşır. | Cihazın K tipi negatif (-) terminaline bağlanır. |
| Metal örgü ekran | Elektriksel parazitin ölçüm sinyaline etkisini azaltmaya yardımcı olur. | Gerektiğinde örgü toplanarak uygun ekran, şase veya topraklama terminaline bağlanır. |
| Silikon dış kılıf | İç kablo yapısını çevreler ve kabloya esneklik kazandırır. | Elektriksel bağlantı elemanı değildir. |
Bu K tipi termokupl kablosunda ANSI renk kodlaması kullanılmıştır. ANSI renk düzenine göre K tipi termokupl devresinde sarı damar pozitif (+), kırmızı damar negatif (-) bağlantıyı gösterir. Ürünün dış kılıfı da sarı renktedir.
ANSI sisteminde kırmızı renk termokupl devresinin negatif damarını belirtir. Bu nokta özellikle IEC renk kodlu kablolarla çalışan kullanıcılar için önemlidir; çünkü IEC K tipi kablolarda yeşil pozitif ve beyaz negatif damar kullanılır.
Termokupl kablolarında ANSI, IEC ve JIS gibi farklı renk kodlama sistemleri bulunabilir. Aynı K tipi kablo, kullanılan standarda göre farklı damar ve dış kılıf renkleriyle üretilebilir. Bu nedenle bağlantı yapılırken yalnızca renge bakılmamalı; ürünün termokupl tipi, polarite bilgisi ve cihaz terminal şeması birlikte kontrol edilmelidir.
Üretici ürün görselinde kablo için 150°C sıcaklık bilgisi belirtilmektedir. Bu değer kablonun silikon dış kılıf, Teflon damar izolasyonu ve ekran yapısıyla birlikte değerlendirilmelidir.
Belirtilen sıcaklık değeri K tipi termokupl sensörün toplam ölçüm aralığı değildir. Kablonun bulunduğu ortamın sıcaklığını ifade eder. Uygulamada sürekli çalışma süresi, mekanik hareket, bağlantı noktaları, kimyasal temas ve montaj şekli de dikkate alınmalıdır.
Termokupl sensörleri düşük seviyeli gerilim sinyali üretir. Bu sinyal; motorlar, inverterler, kontaktörler, röleler, rezistans sürücüleri ve güç kabloları gibi elektriksel gürültü kaynaklarından etkilenebilir.
Metal örgü ekran, ölçüm damarlarının çevresinde iletken bir katman oluşturarak dış elektriksel etkilerin sinyal hattına ulaşmasını azaltmaya yardımcı olur. Bu nedenle ürün, elektriksel parazitin bulunduğu makine, pano ve otomasyon uygulamalarında tercih edilebilir.
Metal örgü ekran elektriksel paraziti tamamen ortadan kaldırmaz. Ekranlama performansı; kablo güzergâhına, ekranın sonlandırılmasına, topraklama düzenine, cihaz giriş yapısına ve çevredeki gürültü seviyesine bağlıdır.
K tipi termokupl devresinde sarı damar cihazın pozitif (+), kırmızı damar ise negatif (-) terminaline bağlanmalıdır. Polaritenin ters bağlanması, sıcaklık yükselirken göstergenin düşmesine veya ölçüm değerinin yanlış yönde değişmesine neden olabilir.
Metal örgü ekran pozitif veya negatif termokupl terminaline bağlanmamalıdır. Ekran bağlantısı gerekiyorsa örgü dikkatli biçimde toplanmalı ve uygun ekran, şase veya topraklama terminalinde sonlandırılmalıdır.
Bu modelde ayrı drenaj teli bulunmadığından metal örgünün terminale bağlanabilmesi için örgüden uygun bir bağlantı ucu hazırlanması gerekebilir. Bağlantı sırasında örgü tellerinin pozitif veya negatif ölçüm damarlarına temas etmemesine dikkat edilmelidir.
Ekranın çoğu ölçüm uygulamasında kontrol cihazı veya pano tarafında tek noktadan sonlandırılması tercih edilir. Ancak kesin bağlantı yöntemi cihaz üreticisinin terminal şemasına ve tesisin EMC/topraklama projesine göre belirlenmelidir.
Ekranın iki uçtan farklı toprak noktalarına bağlanması bazı sistemlerde toprak döngüsü oluşturabilir. Ekran bağlantısı uygulama projesi değerlendirilmeden rastgele yapılmamalıdır.
Kablo, güç kablolarıyla aynı kanal içerisinde uzun mesafe paralel yürütülmemelidir. Ölçüm ve güç kablolarının mümkün olduğunca ayrılması, metal örgü ekranın sağladığı korumayı destekler.
Kablo iki adet termokupl ölçüm damarı taşır. Üçüncü pini ekran bağlantısı için tasarlanmış özel bir termokupl konnektörü kullanılacaksa metal örgü ekran uygun biçimde toplanarak üçüncü bağlantı noktasına bağlanabilir.
Bu üründe hazır drenaj teli bulunmadığı için üç pinli konnektör bağlantısı, drenaj telli modele göre daha fazla sonlandırma işlemi gerektirir. Her üç pinli konnektörün üçüncü pini ekran veya topraklama için tasarlanmış olmayabilir. Konnektörün teknik bağlantı şeması kontrol edilmelidir.
Hayır. Bu üründeki metal örgünün temel görevi elektriksel ekranlamadır. Kabloya belirli ölçüde fiziksel destek sağlayabilse de ezilme, kesilme, çekme veya yoğun sürtünmeye karşı ağır hizmet tipi mekanik zırh olarak kullanılmamalıdır.
Mekanik darbe veya aşınma riski bulunan alanlarda kablo ayrıca spiral, koruyucu boru veya uygun kablo kanalı içerisinde taşınmalıdır.
Kablo seçerken termokupl tipi, renk kodu, iletken yapısı, damar kesiti, izolasyon malzemesi, ekran ihtiyacı, ortam sıcaklığı, kablo güzergâhı ve bağlantı yapılacak cihaz birlikte değerlendirilmelidir.
Elektriksel açıdan sakin ve kısa ölçüm hatlarında ekransız kablo yeterli olabilir. Motor, inverter, kontaktör ve güç kablolarının bulunduğu uygulamalarda metal örgü ekranlı kablo tercih edilebilir.
Hazır ekran bağlantı iletkenine ihtiyaç duyulan uygulamalarda drenaj telli model; kompakt ve drenaj telsiz bir yapı istenen uygulamalarda ise bu KAFPG modeli değerlendirilebilir.
Ürün ANSI renk koduna sahiptir. K tipi ANSI düzeninde sarı damar pozitif (+), kırmızı damar negatif (-) bağlantıyı gösterir. Dış kılıf da sarıdır.
Hayır. ANSI termokupl renk sisteminde kırmızı damar negatif (-) bağlantıyı gösterir. Bu üründe sarı damar pozitif (+), kırmızı damar negatiftir (-).
Hayır. Metal örgü, ölçüm damarlarını çevreleyen ekran katmanıdır. Drenaj teli ise ekranın terminale bağlanmasını kolaylaştıran ayrı bir iletkendir. Bu modelde metal örgü ekran vardır ancak ayrı drenaj teli bulunmaz.
Evet. Metal örgü uygun biçimde toplanarak ekran, şase veya topraklama terminaline bağlanabilir. Örgünün ölçüm damarlarıyla temas etmemesine ve bağlantının cihaz şemasına uygun yapılmasına dikkat edilmelidir.
Kablonun iki adet ölçüm damarı bulunduğunu ve her damarın yaklaşık 0,22 mm² nominal iletken kesitine sahip olduğunu belirtir.
Her ölçüm damarının 7 adet, 0,20 mm çaplı ince telin bir araya getirilmesiyle oluşturulduğunu ifade eder. Bu çok telli yapı kablonun daha rahat şekillendirilmesine yardımcı olur.
Kod ürünün iki damarlı, çok telli ve ekranlı kablo konstrüksiyonunu tanımlayan üretici kodudur. Üreticinin resmî kod açılımı bulunmadan KAFPG harflerine ayrıca malzeme anlamı yüklenmemelidir.
Hayır. Metal örgü ekran elektriksel gürültünün ölçüm hattına etkisini azaltmaya yardımcı olur. Sonuç; kablo güzergâhına, ekran bağlantısına, topraklama düzenine ve çevredeki parazit seviyesine bağlıdır.
Üretici görselinde kablo için 150°C sıcaklık bilgisi belirtilmiştir. Bu değer termokupl sensörün ölçüm aralığını değil, kablonun kullanım ortamına ilişkin üretici bilgisini ifade eder.
Hayır. Ürün K tipi termokupl ölçüm sinyalinin iletilmesi için kullanılır. Motor, rezistans, ısıtıcı veya başka bir güç yükünü beslemek amacıyla kullanılmamalıdır.
Ürünün kesin iletken alaşımları, dış çapı, elektriksel değerleri ve sürekli çalışma koşulları için 2x7x0,22KAFPG üretici teknik veri dokümanı esas alınmalıdır. Üretici tarafından doğrulanmamış teknik değerler ürünün kesin kullanım sınırı olarak kabul edilmemelidir.
