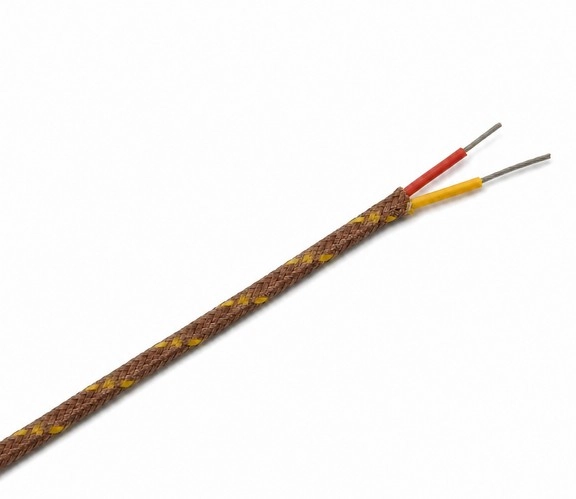

K Tipi OMEGA Cam Elyaf Örgü İzoleli Termokupl Kablosu 24 AWG, K tipi termokupl ölçüm devrelerinde sıcaklık sinyalinin sensör, sıcaklık kontrol cihazı, gösterge, veri kaydedici, PLC veya otomasyon sistemine iletilmesinde kullanılan termokupl sınıfı ölçüm kablosudur.
OMEGA GG-K-24 modeli; iki adet 24 AWG solid termoeleman, cam elyaf örgü damar izolasyonu ve cam elyaf örgü dış yapıdan oluşur. İnce ve yüksek sıcaklığa dayanıklı yapısı; laboratuvar, test, fırın, rezistans ve endüstriyel sıcaklık ölçüm uygulamalarında kullanım için uygundur.
Ürün, K tipi termokupl ölçüm sistemine uygun termoeleman alaşımlarından üretilmiştir. ANSI renk koduna göre sarı damar pozitif (+), kırmızı damar negatif (-) bağlantıyı gösterir.
Bu modelde metal örgü ekran, folyo ekran veya drenaj teli bulunmaz. Elektriksel parazitin yüksek olduğu motor, inverter ve güç kablosu çevrelerinde kablo güzergâhı ayrıca planlanmalı veya ekranlı termokupl kablosu değerlendirilmelidir.
GG-K-24 modelinde her iki termoeleman da tek telli solid iletken yapısındadır. 24 AWG iletken ölçüsü, yaklaşık 0,51 mm iletken çapına ve yaklaşık 0,20 mm² geometrik kesit alanına karşılık gelir.
Ürün ölçüsü 2x0,50 mm² olarak değerlendirilmemelidir. OMEGA ürün tanımındaki yaklaşık 0,5 mm değeri, her bir solid iletkenin çapını ifade eder.
Solid iletken yapısı, sabit sıcaklık ölçüm hatlarında düzenli ve kompakt bağlantı sağlar. Bununla birlikte çok telli kablolara göre tekrarlanan bükülme ve sürekli hareket yüklerine karşı daha hassastır. Kablo hareketli uygulamalarda kullanılacaksa bağlantı noktaları sabitlenmeli ve mekanik gerilimden korunmalıdır.
Pozitif ve negatif termoelemanların her biri cam elyaf örgü izolasyonla çevrilidir. İki izoleli damarın üzerinde ayrıca cam elyaf örgü dış yapı bulunur.
Cam elyaf örgü, yüksek sıcaklıklı termokupl bağlantılarında elektriksel yalıtım ve temel fiziksel koruma sağlar. Esnek örgü yapısı, kablonun sensör ve cihaz bağlantıları arasında yönlendirilmesini kolaylaştırır.
OMEGA teknik verisinde GG serisi cam elyaf izolasyon için azami sıcaklık değeri 482°C olarak belirtilmiştir. Bu değer izolasyon sistemine aittir; termokupl sensörün toplam ölçüm aralığı veya bütün bağlantı sisteminin kesin sürekli çalışma sıcaklığı olarak değerlendirilmemelidir.
Cam elyaf örgü sıvı geçirmez bir dış kılıf değildir. Kablo yoğun nem, yağ, kimyasal sıçrama, keskin kenar, aşındırıcı yüzey ve doğrudan alev temasından korunmalıdır.
K tipi termokupl kablosu birbirinden farklı termoelektrik özelliklere sahip pozitif ve negatif alaşımlardan oluşur. OMEGA bu K tipi alaşım çiftini kendi ticari adlandırmasında CHROMEGA™ / ALOMEGA™ olarak tanımlar.
Kablonun K tipi termokupl sensör, konnektör ve ölçüm cihazıyla birlikte kullanılması gerekir. J, T, E, N, R, S veya farklı termokupl tiplerine ait kablo ve bağlantı elemanlarının kullanılması ölçüm sapmasına neden olabilir.
OMEGA GG-K-24 kablosunda ANSI renk kodlaması kullanılmaktadır. ANSI K tipi düzeninde sarı damar pozitif, kırmızı damar ise negatif polariteyi gösterir.
ANSI sisteminde kırmızı renk negatif termokupl damarını belirtir. Bu nokta IEC renk kodlu K tipi kablolarla karıştırılmamalıdır. IEC sisteminde K tipi için yeşil pozitif ve beyaz negatif renk düzeni kullanılır.
Bağlantı sırasında yalnızca görünen renge göre işlem yapılmamalıdır. Ürün modeli, termokupl tipi, polarite işaretleri ve cihaz terminal şeması birlikte kontrol edilmelidir.
OMEGA teknik tablosunda GG serisi cam elyaf izolasyon için 482°C azami sıcaklık değeri verilmektedir. Bu değer kablonun izolasyon konstrüksiyonuna aittir.
Gerçek uygulamadaki kullanılabilir sıcaklık; bağlantı terminali, konnektör, ölçüm birleşimi, ortam atmosferi, mekanik yük, çalışma süresi ve kablonun sıcak yüzeyle temas biçimine göre daha düşük olabilir.
Ürünün yüksek sıcaklık sınırına yakın kullanılması planlanıyorsa OMEGA teknik veri sayfası, bağlantı bileşenleri ve uygulamanın montaj koşulları birlikte değerlendirilmelidir.
Sarı pozitif damar, sıcaklık kontrol cihazının K tipi pozitif (+) terminaline; kırmızı negatif damar ise K tipi negatif (-) terminaline bağlanmalıdır.
Polaritenin ters bağlanması, sıcaklık yükselirken ölçüm değerinin düşmesine veya sıcaklık değişiminin yanlış yönde görüntülenmesine neden olabilir.
Bağlantıda K tipiyle uyumlu termokupl konnektörü, terminal ve bağlantı elemanı kullanılmalıdır. Farklı termokupl tipine ait ara bağlantı elemanları ölçüm devresinde ilave termoelektrik gerilim ve ölçüm hatası oluşturabilir.
Solid termoelemanlar sürekli bükülme için tasarlanmamıştır. Kablo, bağlantı noktalarına yakın bölümden sabitlenmeli ve terminal uçlarının mekanik yük taşıması önlenmelidir.
Kablo keskin kenar, ezilme, çekme ve yoğun titreşimden korunmalıdır. Mekanik risk bulunan güzergâhlarda koruyucu spiral, boru veya kablo kanalı kullanılmalıdır.
Cam elyaf örgü su geçirmez değildir. Yoğun nem, yağ ve kimyasal sıçrama bulunan ortamlarda uygun dış koruma uygulanmalıdır.
Bu ürün enerji besleme kablosu değildir. Motor, rezistans, ısıtıcı veya başka bir güç yükünü beslemek amacıyla kullanılmamalıdır.
GG-K-24 modelinde metal örgü ekran, folyo ekran veya drenaj teli bulunmaz. Cam elyaf örgü elektriksel ekran değil, izolasyon ve temel fiziksel koruma katmanıdır.
Elektriksel açıdan sakin, kısa ve güç hatlarından ayrılmış ölçüm güzergâhlarında ekransız yapı kullanılabilir. Motor, inverter, kontaktör ve yüksek akımlı güç kablolarının yakınındaki uygulamalarda ekranlı K tipi termokupl kablosu değerlendirilmelidir.
GG-K-24, OMEGA'nın standart K tipi cam elyaf örgü termokupl kablosudur.
GG-K-24-SLE ise Special Limits of Error olarak adlandırılan özel toleranslı sürümdür. Bu ürünün model kodunda SLE ibaresi bulunmadığı için özel toleranslı model olarak tanımlanmamalıdır.
GG-K-24 termokupl sınıfı K tipi termoelemanlardan oluşur. Uygun kaynak, ölçüm birleşimi ve izolasyon yöntemi kullanılarak K tipi termokupl sensör üretiminde değerlendirilebilir.
Sensör üretiminde ölçüm birleşiminin boyutu, kaynak kalitesi, bağlantı izolasyonu ve mekanik koruma ölçüm doğruluğunu ve tepki süresini etkiler. Kalibrasyon veya sınıf doğrulaması gereken uygulamalarda üretici tolerans bilgisi esas alınmalıdır.
Kablo seçerken termokupl tipi, iletken çapı, izolasyon malzemesi, ortam sıcaklığı, mekanik hareket, elektriksel parazit seviyesi ve bağlantı yapılacak cihaz birlikte değerlendirilmelidir.
Yüksek sıcaklık ve sabit montaj öncelikliyse cam elyaf örgü GG-K-24 değerlendirilebilir. Sürekli hareket gereken uygulamalarda çok telli; nemli veya kimyasal ortamda ise uygun floropolimer dış kılıflı kablolar tercih edilebilir.
Ürün K tipi termokupl ölçüm devreleri ve K tipi termokupl sensör uygulamaları için uygundur.
24 AWG, iletkenin Amerikan Tel Ölçüsü sistemindeki boyutunu belirtir. Bu modelde her solid iletkenin çapı yaklaşık 0,51 mm'dir.
Hayır. 0,5 mm değeri yaklaşık iletken çapıdır. Her bir 24 AWG iletkenin geometrik kesit alanı yaklaşık 0,20 mm²'dir.
OMEGA teknik verisinde cam elyaf izolasyon için azami 482°C değeri belirtilmiştir. Gerçek sistem sıcaklığı bağlantı elemanları ve montaj koşullarına bağlı olarak daha düşük olabilir.
K tipi ANSI renk kodunda sarı damar pozitif (+), kırmızı damar negatif (-) bağlantıyı gösterir.
Hayır. Cam elyaf örgü elektriksel izolasyon ve temel fiziksel koruma sağlar. Elektriksel parazit ekranı değildir.
Hayır. GG-K-24 modeli ekransızdır ve drenaj teli bulunmaz.
Hayır. SLE ibareli model özel toleranslı sürümdür. Bu ürünün modeli GG-K-24'tür ve ürün kodunda SLE ibaresi bulunmaz.
Solid iletken kompakt ve düzenli bir bağlantı sağlar. Ancak tekrarlanan bükülme ve sürekli hareket karşısında çok telli iletkenlere göre daha hassastır.
Hayır. Ürün düşük seviyeli K tipi termokupl ölçüm sinyalinin iletilmesi için kullanılır. Güç yüklerini beslemek amacıyla kullanılmamalıdır.
Ürün seçiminde OMEGA GG-K-24 teknik veri sayfası esas alınmalıdır. Uygulama öncesinde termokupl tipi, iletken ölçüsü, ANSI renk kodu, azami izolasyon sıcaklığı, tolerans sınıfı ve bağlantı yapılacak cihazın terminal yapısı birlikte kontrol edilmelidir.
