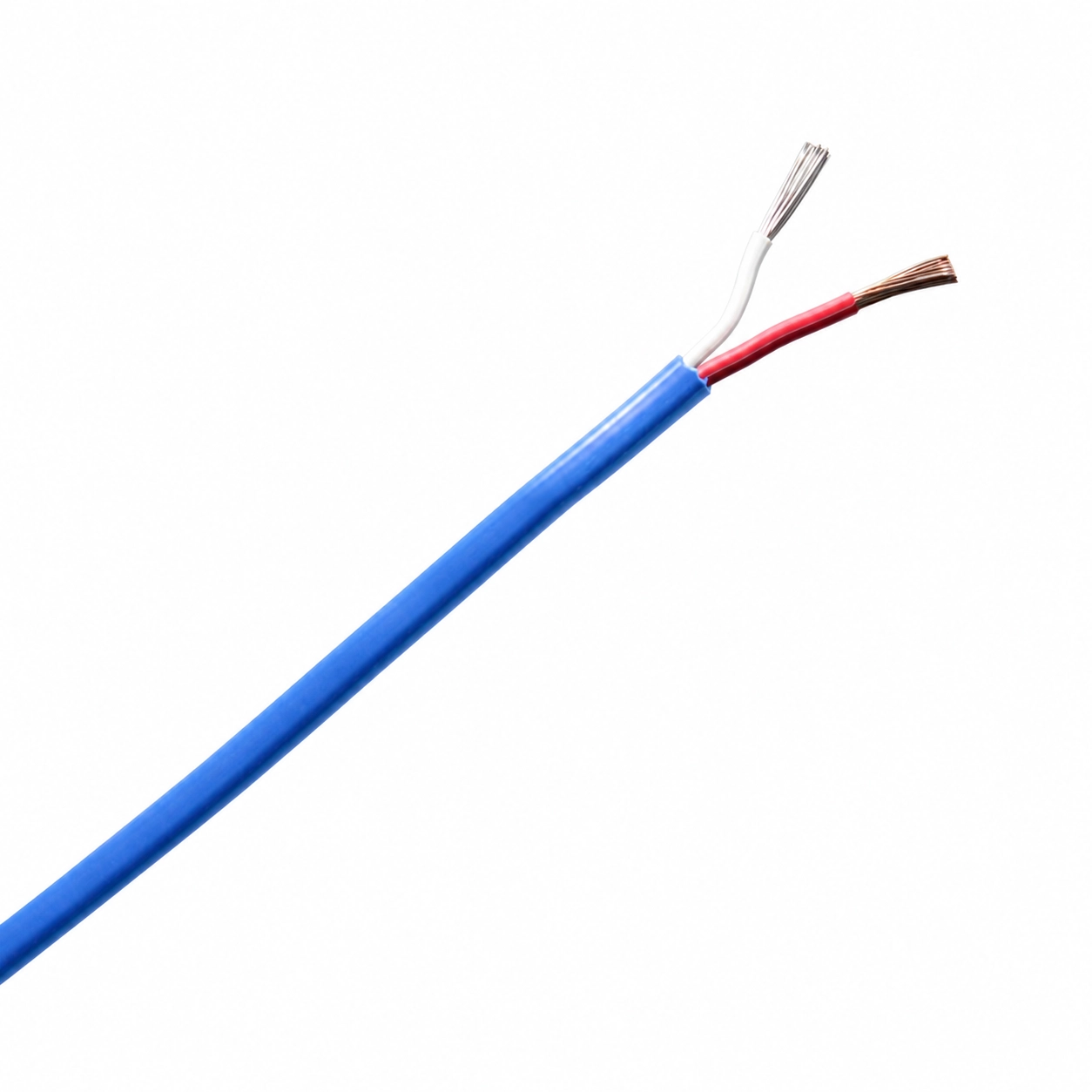

K Tipi Cu/CuNi PVC Kompanzasyon Kablosu KCVV-2*7/0.3-JIS, K tipi termokupl sensör ile sıcaklık göstergesi, kontrol cihazı, veri kaydedici veya PLC arasındaki ölçüm hattında kullanılan kompanzasyon kablosudur.
Kablonun pozitif iletkeni bakır (Cu), negatif iletkeni ise bakır-nikel (CuNi) alaşımından oluşur. Her damar, 7 adet 0,30 mm çaplı telden meydana gelen çok telli iletken yapısına sahiptir. Bu yapı damar başına yaklaşık 0,50 mm² iletken kesitine karşılık gelir.
Damar izolasyonları ve mavi renkli dış kılıf PVC yapıdadır. Üründe JIS renk kodlamasına uygun olarak kırmızı pozitif (+), beyaz negatif (-) damar kullanılmıştır.
Bu ürün K tipi NiCr-Ni termokupl teli veya KX uzatma kablosu değildir. Cu/CuNi iletkenli bir K tipi kompanzasyon kablosudur. K tipi termokuplun soğuk bağlantı tarafındaki ölçüm hattını, uygun ortam şartlarında kontrol cihazına ulaştırmak amacıyla kullanılmalıdır.
Kablonun pozitif damarında kullanılan bakır iletken, soyulmuş uçta bakır renginde görünür. Negatif damardaki CuNi iletken ise gri veya gümüş renkli bir görünüme sahiptir. İki damar arasındaki görünüm farkı, kullanılan iletken alaşımlarından kaynaklanır.
Çok telli iletken yapısı, kablonun pano ve cihaz bağlantılarında daha rahat şekillendirilmesine yardımcı olur. Bu özellik; terminal bağlantıları, sabit ölçüm hatları ve makine içi kablolama uygulamalarında montaj kolaylığı sağlar.
Damar izolasyonunda ve dış kılıfta kullanılan PVC, normal endüstriyel ortam koşullarında esnek ve uygulanabilir bir kablo yapısı oluşturur. Mavi dış kılıf, iç damarları bir arada tutar ve temel mekanik koruma sağlar.
Kompanzasyon kablosu, termokupl sensör ile ölçüm cihazı arasındaki sıcaklık ölçüm devresinin uygun elektriksel karakteristikle devam ettirilmesi için kullanılır. Kompanzasyon kablosunun iletkenleri, termokupl elemanıyla aynı alaşımlardan oluşmak zorunda değildir.
Bu üründe K tipi termokupl ölçüm sistemi için bakır ve bakır-nikel iletken çifti kullanılmıştır. Bu nedenle kablo, termokuplun sıcak ölçüm noktasında değil; sensörün soğuk bağlantı tarafında ve kontrol cihazına giden ölçüm hattında kullanılmalıdır.
Kırmızı ve beyaz damarlar birleştirilerek K tipi termokupl ölçüm ucu oluşturulmamalıdır. K tipi sensör üretiminde K tipine uygun NiCr/NiAl esaslı termoeleman çifti kullanılmalıdır.
K Tipi Cu/CuNi PVC Kompanzasyon Kablosu KCVV-2*7/0.3-JIS modelinde damarların ve dış kılıfın ayırt edilmesi için JIS renk kodlu yapı kullanılmıştır.
Kırmızı pozitif damarın iletkeni bakır, beyaz negatif damarın iletkeni CuNi alaşımıdır. Bu nedenle kablo uçları soyulduğunda kırmızı damarın bakır renkli, beyaz damarın ise gri-gümüş renkli görünmesi normaldir.
Termokupl kablolarında JIS, IEC ve ANSI gibi farklı renk kodlama sistemleri bulunur. Aynı termokupl tipi, kullanılan standarda göre farklı damar ve dış kılıf renkleriyle üretilebilir. Bağlantı sırasında yalnızca kablo rengine göre işlem yapılmamalı; termokupl tipi, iletken yapısı ve polarite bilgisi birlikte kontrol edilmelidir.
IEC renk kodlu K tipi kablolarda genellikle yeşil-beyaz damar yapısı görülürken bu üründe kırmızı-beyaz damarlar ve mavi dış kılıf bulunur. Bu farklılık ürünün takip ettiği renk kodlama sisteminden kaynaklanır.
Cu/CuNi iletken yapısı, K tipi termokuplların soğuk bağlantı tarafındaki ölçüm hattının uygun kompanzasyon kablosuyla devam ettirilmesini sağlar. Ortam sıcaklığının kablo sınırları içerisinde kaldığı kontrol ve pano bağlantılarında kullanılabilir.
Çok telli iletken yapısı, kablonun terminal ve pano bağlantılarında daha rahat şekillendirilmesine yardımcı olur. Düz ve kompakt dış formu, dar kablo geçişleri ve cihaz bağlantılarında uygulama kolaylığı sağlar.
Kırmızı ve beyaz damarların birbirinden kolay ayrılması, montaj sırasında polarite takibini kolaylaştırır. Mavi dış kılıf ise kablonun JIS renk kodlu termokupl bağlantı hattı olarak görsel biçimde ayırt edilmesine yardımcı olur.
PVC damar izolasyonu ve PVC dış kılıf, kabloya esnek ve kolay uygulanabilir bir yapı kazandırır. Ürün; pano içi, makine çevresi ve normal endüstriyel ortam şartlarındaki termokupl bağlantılarında kullanılabilir.
Üretici teknik verisine göre kablonun çalışma sıcaklığı -20°C ile +105°C arasındadır. Bu sıcaklık değeri kablonun bulunduğu ortam için geçerlidir; K tipi termokupl sensörün toplam sıcaklık ölçüm aralığını ifade etmez.
Kablo; doğrudan alev temasından, sıcak fırın yüzeylerinden, erimiş malzemelerden, keskin kenarlardan ve ezilme noktalarından korunmalıdır. Kablo güzergâhı belirlenirken ortam sıcaklığı, mekanik hareket ve dış etkenler birlikte değerlendirilmelidir.
K tipi termokupl ölçüm devresinde pozitif ve negatif damarların doğru terminallere bağlanması gerekir. Bu üründe kırmızı damar pozitif (+), beyaz damar negatif (-) bağlantıyı gösterir.
Kırmızı pozitif damar, sıcaklık kontrol cihazının veya göstergenin K tipi pozitif terminaline; beyaz negatif damar ise negatif terminaline bağlanmalıdır.
Polaritenin ters bağlanması, sıcaklık yükselirken göstergenin düşmesine veya ölçüm değerinin hatalı yönde değişmesine neden olabilir. Bağlantı öncesinde cihaz terminal şeması ve polarite işaretleri kontrol edilmelidir.
Bu kablo yalnızca K tipi termokupl ölçüm devresinde ve uygun soğuk bağlantı bölgesinde kullanılmalıdır. J, T, E, N, R, S veya farklı termokupl tiplerine ait ölçüm devrelerinde kullanılmamalıdır.
Ürün bir enerji besleme kablosu değildir. Elektrik motoru, rezistans, ısıtıcı veya benzeri güç yüklerinin beslenmesi amacıyla kullanılmamalıdır.
| Özellik | KCVV-2*7/0.3-JIS | KX Uzatma Kablosu |
|---|---|---|
| Kablo sınıfı | K tipi kompanzasyon kablosu | K tipi uzatma kablosu |
| Pozitif iletken | Bakır (Cu) | NiCr esaslı alaşım |
| Negatif iletken | Bakır-nikel (CuNi) | NiAl veya eşdeğer KX alaşımı |
| Temel kullanım | Soğuk bağlantı bölgesinde kompanzasyon | K tipi termokupl hattının uygun KX alaşımlarıyla uzatılması |
| Ölçüm ucu yapılabilir mi? | Hayır | Uygun malzeme ve üretim şartları sağlanırsa kullanılabilir |
Kablo seçerken termokupl tipi, iletken alaşımı, ortam sıcaklığı, ölçüm cihazının terminal yapısı, renk kodu ve bağlantı güzergâhı birlikte değerlendirilmelidir.
Kablo hattı yalnızca kontrol panosu veya düşük sıcaklıklı bağlantı bölgesinden geçiyorsa Cu/CuNi kompanzasyon kablosu kullanılabilir. Kablonun daha sıcak bir bölgeden geçmesi veya termokuplla aynı esas alaşımların gerekli olması durumunda uygun KX uzatma kablosu tercih edilmelidir.
Mevcut sistem IEC veya ANSI renk koduna sahipse yalnızca renkleri eşleştirmek yeterli değildir. Pozitif ve negatif terminaller kontrol edilmeli, cihaz şeması incelenmeli ve iletken polaritesi doğrulanmalıdır.
Ürün, K tipi termokupl ölçüm devresinde kullanılan bir kompanzasyon kablosudur. İletkenleri bakır ve bakır-nikel alaşımından oluşur. NiCr/NiAl iletkenli KX uzatma kablosu değildir.
Evet. Kırmızı pozitif damarın iletkeni bakırdır. Bu nedenle damar soyulduğunda iletkenin bakır renginde görünmesi ürünün teknik yapısıyla uyumludur.
Beyaz negatif damarda bakır-nikel alaşımı kullanılır. Bu alaşım saf bakır gibi kızıl renkte değil, gri veya gümüş renkte görünür.
Hayır. Cu/CuNi iletkenler birleştirilerek K tipi termokupl ölçüm ucu oluşturulmamalıdır. K tipi sensör üretiminde uygun NiCr/NiAl termoeleman çifti kullanılmalıdır.
Kod, iki damarlı PVC izoleli ve PVC dış kılıflı kablo yapısını ifade eder. Her damar 7 adet 0,30 mm çaplı telden oluşur. JIS ifadesi ise ürünün renk kodlama sistemini belirtir.
Bu ürünün JIS renk kodlu yapısında kırmızı damar pozitif (+), beyaz damar negatif (-) bağlantıyı gösterir. Dış kılıf mavidir.
Hayır. IEC, ANSI ve JIS sistemlerinde farklı renk kodları kullanılır. Bu nedenle aynı termokupl tipindeki kablolar farklı damar ve dış kılıf renklerine sahip olabilir.
Üretici teknik verisine göre kablonun çalışma sıcaklığı -20°C ile +105°C arasındadır. Bu değer kablonun bulunduğu ortam için geçerlidir; termokupl sensörün toplam ölçüm aralığını göstermez.
Kablo PVC izolasyonlu ve Cu/CuNi kompanzasyon yapısındadır. Doğrudan sıcak ölçüm bölgesine veya +105°C üzerindeki ortamlara götürülmemelidir. Daha sıcak güzergâhlarda uygun izolasyon ve iletken sınıfına sahip farklı bir termokupl kablosu kullanılmalıdır.
Hayır. Ürün düşük seviyeli termokupl ölçüm sinyalinin iletilmesi için kullanılır. Rezistans, motor veya başka bir güç yükünü beslemek amacıyla kullanılmamalıdır.
Ürün seçiminde KCVV-2*7/0.3-JIS modeline ait üretici teknik verileri esas alınmalıdır. Uygulama öncesinde iletken alaşımı, renk kodu, polarite, çalışma sıcaklığı, kablo ölçüsü ve bağlantı yapılacak cihazın terminal yapısı birlikte kontrol edilmelidir.
