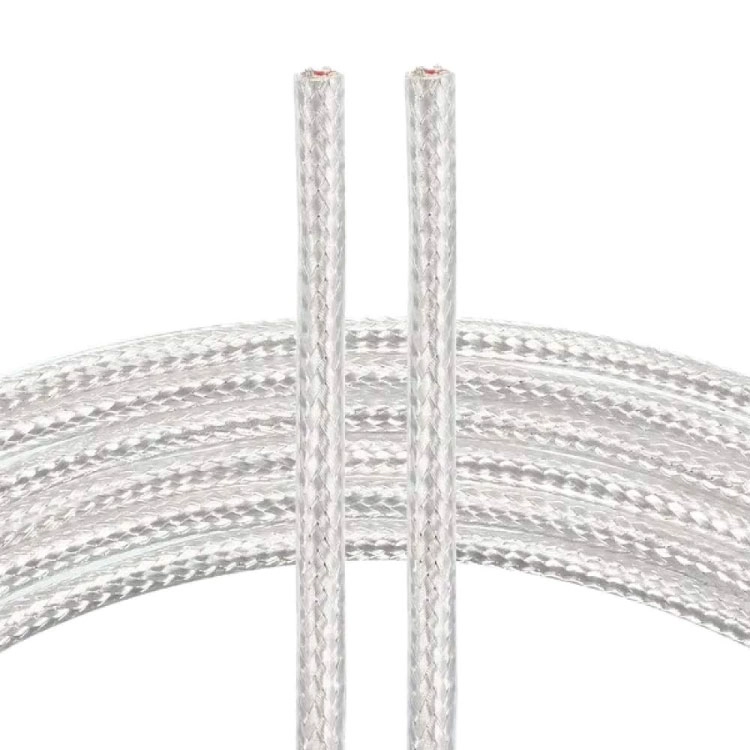

PT100 Kablosu 4x0,22 Metal Örgü Ekranlı PTFE; PT100, PT1000, CU50 ve uygun bağlantı yapısına sahip diğer direnç tipi sıcaklık sensörlerinde kullanılabilen RTD sensör kablosudur. Sensörden alınan ölçüm sinyalinin sıcaklık kontrol cihazına, göstergeye, veri kaydediciye, PLC sistemine veya kontrol panosuna iletilmesinde kullanılır.
Dört damarlı yapıya sahip kablo, PTFE / Teflon damar izolasyonu ve şeffaf PTFE dış kılıf ile metal örgü ekranı bir araya getirir. PTFE izolasyon kablonun sıcaklık, kimyasal temas ve düşük sürtünmeli yüzey gerektiren endüstriyel uygulamalarda kullanılmasını destekler. Metal örgü ekran ise ölçüm hattının elektriksel gürültü kaynaklarına karşı korunmasına yardımcı olur.
Bu ürün enerji besleme kablosu değil, direnç tipi sıcaklık sensörlerinin düşük seviyeli ölçüm sinyallerini taşımak için kullanılan sensör kablosudur. Doğru kablo seçimi yapılırken sensörün 2, 3 veya 4 telli bağlantı yapısı ile ölçüm cihazının desteklediği giriş tipi birlikte değerlendirilmelidir.
Kablonun damar izolasyonu ve dış kılıfı PTFE / Teflon yapıdadır. PTFE; sıcaklık dayanımı, kimyasal etkilere karşı direnç ve düşük sürtünmeli yüzey özellikleri nedeniyle endüstriyel sensör kablolarında kullanılan teknik bir izolasyon malzemesidir.
Şeffaf dış kılıf, kablonun altında bulunan metal örgü ekranın görülebilmesini sağlar. Metal örgü yapı, kablonun çevresinde fiziksel ve elektriksel bir koruma katmanı oluşturur.
Metal örgü ekran; motor, kontaktör, inverter, rezistans, güç kablosu ve kontrol panosu gibi elektromanyetik gürültü kaynaklarının bulunduğu ortamlarda sensör sinyal hattının korunmasına yardımcı olur. Ekranın etkili çalışması için bağlantı ve topraklama düzeni uygulamanın elektrik projesine uygun yapılmalıdır.
Dört damarlı kablo yapısı, özellikle 4 telli PT100 ölçüm devrelerinin bağlantısında kullanılabilir. Uygun bağlantı düzeninde ayrı akım ve gerilim hatlarının kullanılması, bağlantı kablosundan kaynaklanan iletken direnci etkisinin ölçüm cihazı tarafından daha kontrollü yönetilmesine yardımcı olur.
Kablo, sensör ile ölçüm cihazı arasındaki mevcut bağlantı mesafesinin yeterli olmadığı uygulamalarda sensör hattının uzatılmasını sağlar. Damar sayısı ve kesit seçilirken sensör bağlantı şekli, kablolama mesafesi, cihaz terminali ve montaj alanı birlikte değerlendirilmelidir.
Metal örgü ekranlı yapı, elektromanyetik parazit kaynaklarına yakın güzergâhlarda ölçüm hattının korunmasına yardımcı olur. Bu nedenle pano içi kablolamalarda, makine bağlantılarında, inverter çevresinde ve uzun sensör hatlarında tercih edilebilir.
PTFE / Teflon izolasyonlu yapı; sıcaklık, kimyasal temas ve düşük sürtünmeli yüzey ihtiyacı bulunan endüstriyel uygulamalarda avantaj sağlar. Şeffaf dış kılıf ise metal örgü yapının dışarıdan kontrol edilebilmesine imkân verir.
PTFE / Teflon izolasyon, endüstriyel sensör kablolarında sıcaklık ve kimyasal dayanım gerektiren uygulamalar için tercih edilen bir yapıdır. Düşük sürtünmeli yüzeyi, kablonun uygun kanal ve geçiş noktalarından geçirilmesini kolaylaştırabilir.
Metal örgü ekran, kablonun çevresinde ek bir koruma katmanı oluşturur. Bu yapı elektromanyetik gürültünün yoğun olduğu uygulamalarda sinyal hattının korunmasına yardımcı olurken dış kılıf altındaki kablo yapısına fiziksel destek de sağlar.
Kablonun gerçek kullanım şartları belirlenirken yalnızca izolasyon malzemesi dikkate alınmamalıdır. Ortam sıcaklığı, kimyasal temas, nem, mekanik hareket, minimum bükülme şartları, kablolama güzergâhı ve bağlantı noktaları birlikte değerlendirilmelidir.
PT100 sensörlerde 2 telli, 3 telli ve 4 telli bağlantı yöntemleri kullanılabilir. Bu kablo dört damarlı yapısıyla 4 telli bağlantılara uygundur; daha az damarlı bağlantılarda kullanılacak damar düzeni sensör ve cihaz bağlantı şemasına göre belirlenmelidir.
Damar bağlantıları yapılırken sensör uçları ile ölçüm cihazı terminalleri doğru eşleştirilmelidir. Hatalı damar eşleştirmesi, kopuk bağlantı veya kısa devre ölçüm değerinin hatalı okunmasına ya da cihazın sensör hatası göstermesine neden olabilir.
Metal örgü ekranın topraklama bağlantısı uygulamanın elektrik projesine göre yapılmalıdır. Uygun olmayan veya birden fazla noktadan yapılan ekran bağlantıları bazı sistemlerde toprak döngüsü ve istenmeyen parazit sorunları oluşturabilir.
Sensör kablosu güç kablolarından, motor besleme hatlarından ve inverter çıkışlarından mümkün olduğunca ayrı bir güzergâhta taşınmalıdır. Kablo; keskin kenarlardan, ezilme noktalarından ve doğrudan alev temasından korunmalıdır.
Bu ürün grubu 1 metre, 2 metre, 3 metre, 4 metre ve 5 metre kablo boyu seçenekleriyle sipariş edilebilir. Kablo boyu seçimi ürün sayfasındaki Kablo Boyu (K) alanından yapılır. Aşağıdaki tabloda uzunluk seçeneklerine ait ürün kodları ve varyant barkodları yer almaktadır.
| Ürün Kodu | Kablo Tipi | Damar / Kesit | Ekran / Blendaj | İzolasyon | Kablo Boyu | Varyant Barkodu |
|---|---|---|---|---|---|---|
| P-SSBS-4-0,22-Ç-1K | PT100 / RTD Sensör Kablosu | 4x0,22 mm² | Metal Örgü Ekranlı | PTFE / Teflon | 1 Metre | 759618174886 |
| P-SSBS-4-0,22-Ç-2K | PT100 / RTD Sensör Kablosu | 4x0,22 mm² | Metal Örgü Ekranlı | PTFE / Teflon | 2 Metre | 791042498497 |
| P-SSBS-4-0,22-Ç-3K | PT100 / RTD Sensör Kablosu | 4x0,22 mm² | Metal Örgü Ekranlı | PTFE / Teflon | 3 Metre | 791042498503 |
| P-SSBS-4-0,22-Ç-4K | PT100 / RTD Sensör Kablosu | 4x0,22 mm² | Metal Örgü Ekranlı | PTFE / Teflon | 4 Metre | 791042498589 |
| P-SSBS-4-0,22-Ç-5K | PT100 / RTD Sensör Kablosu | 4x0,22 mm² | Metal Örgü Ekranlı | PTFE / Teflon | 5 Metre | 791042498596 |
Kablo seçerken sensör tipi, 2-3-4 telli bağlantı yapısı, damar sayısı, damar kesiti, kablo boyu, izolasyon malzemesi, elektromanyetik parazit seviyesi ve ölçüm cihazının giriş yapısı birlikte değerlendirilmelidir.
Bu ürün 4 damarlı, PTFE izolasyonlu ve metal örgü ekranlı yapısıyla özellikle çok damarlı RTD bağlantıları ve elektriksel gürültü riski bulunan endüstriyel ortamlar için uygundur.
Sensör veya cihaz 2 ya da 3 telli bağlantı kullanıyorsa boşta kalacak damarların nasıl sonlandırılacağı cihaz üreticisinin bağlantı şemasına göre belirlenmelidir. Damarlar rastgele birleştirilmemelidir.
Bu ürün başta PT100, PT1000 ve CU50 olmak üzere uygun bağlantı yapısına sahip direnç tipi sıcaklık sensörlerinde kullanılabilir. Kesin uyumluluk sensör ve ölçüm cihazının bağlantı şemasına göre kontrol edilmelidir.
Hayır. Bu ürün termokupl kablosu değil, direnç tipi sıcaklık sensörleri için kullanılan PT100 / RTD sensör kablosudur.
4x0,22 mm² ifadesi, kablonun dört damardan oluştuğunu ve her bir damarın 0,22 mm² kesit sınıfında olduğunu belirtir.
Metal örgü ekran, sensör sinyal hattının elektromanyetik gürültüden etkilenmesini azaltmaya yardımcı olur. Özellikle motor, inverter, kontaktör ve güç kablolarının bulunduğu ortamlarda tercih edilebilir.
Ekran bağlantısı uygulamanın elektrik projesine ve cihaz üreticisinin talimatlarına göre yapılmalıdır. Uygun olmayan veya birden fazla noktadan yapılan bağlantılar toprak döngüsü oluşturabilir.
PTFE / Teflon izolasyon; sıcaklık ve kimyasal dayanım ile düşük sürtünmeli yüzey özellikleri nedeniyle endüstriyel sensör kablolarında tercih edilir.
Fiziksel olarak kullanılabilir; ancak kullanılacak damarların bağlantı düzeni sensör ve ölçüm cihazının şemasına göre belirlenmelidir. Kullanılmayan damarlar rastgele birleştirilmemelidir.
Hayır. Bu ürün sıcaklık sensörü ölçüm hattı için tasarlanmıştır. Motor, rezistans veya benzeri güç yüklerinin beslenmesinde kullanılmamalıdır.
1, 2, 3, 4 ve 5 metre seçeneklerinden uygun olanı ürün sayfasındaki Kablo Boyu alanından seçebilirsiniz.
Kablonun kesin çalışma sıcaklığı, iletken konstrüksiyonu, elektriksel değerleri, minimum bükülme yarıçapı ve diğer malzeme özellikleri için üretici teknik veri dokümanı esas alınmalıdır. Ürün seçimi yapılırken uygulamanın sıcaklık, kimyasal temas, mekanik koruma ve elektriksel parazit şartları birlikte değerlendirilmelidir.
