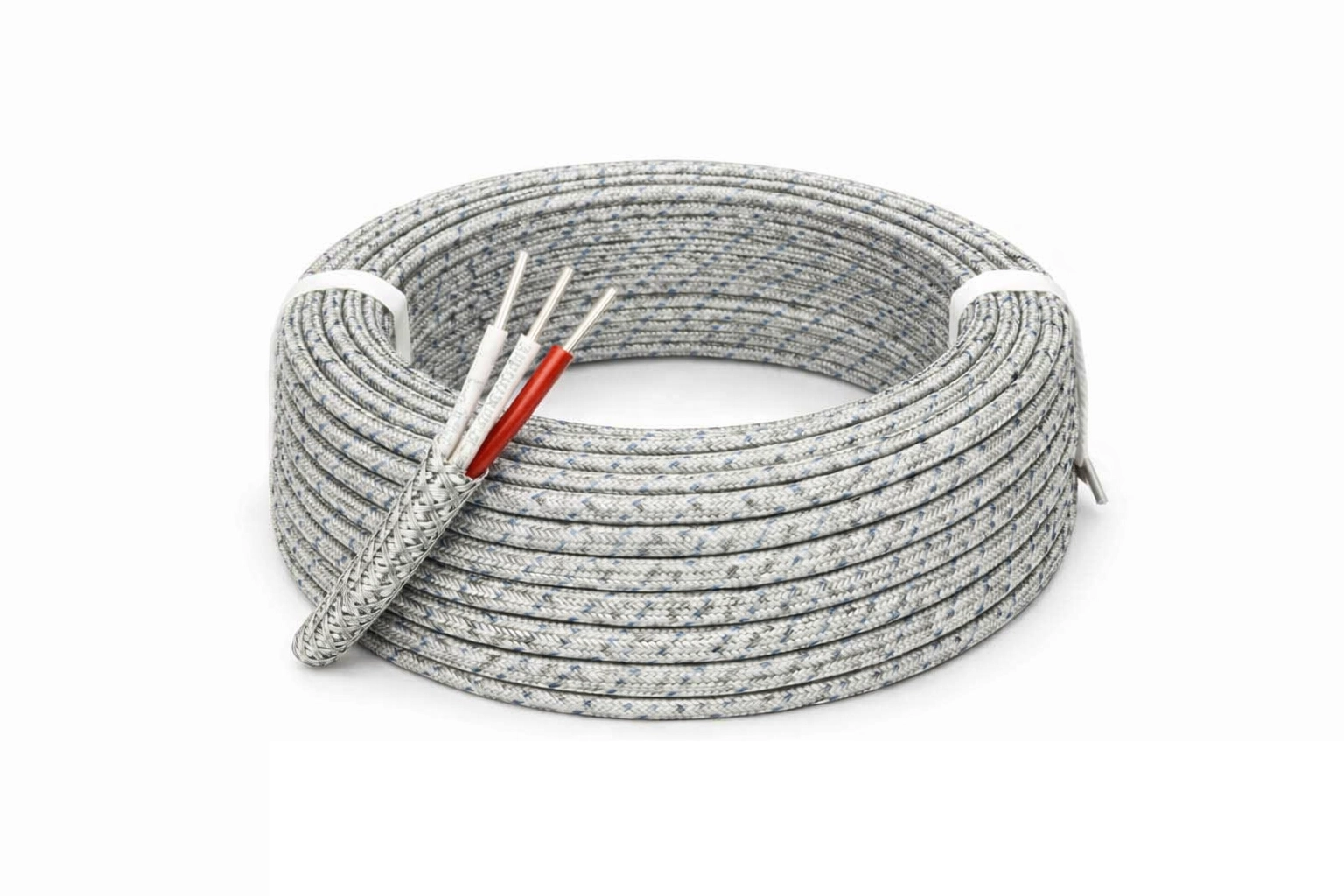

PT100 Kablosu 3x0,22 mm², yüksek sıcaklık etkisinin bulunduğu endüstriyel ortamlardaki üç telli RTD/PT100 sensör bağlantıları için hazırlanmış sensör kablosudur. PT100 sensör ile sıcaklık göstergesi, kontrol cihazı, veri kaydedici, PLC RTD girişi veya kontrol panosu arasındaki ölçüm bağlantılarında kullanılabilir.
Kablo; üç damarlı yapısı, cam elyaf iç izolasyonu, cam elyaf dış örgüsü ve çelik blendajıyla sıcak yüzeylere yakın sabit sensör bağlantıları için uygun bir konstrüksiyon sunar. Cam elyaf katmanlar yüksek sıcaklık etkisi altındaki bağlantılarda izolasyonun korunmasına yardımcı olurken çelik örgü blendaj kablo gövdesine ek mekanik koruma kazandırır.
Üç telli bağlantı yapısı, ölçüm cihazı üç telli RTD girişini desteklediğinde ve damarların elektriksel özellikleri birbirine uygun olduğunda bağlantı kablosu direncinin ölçüm üzerindeki etkisinin dengelenmesine yardımcı olabilir.
Bu ürün termokupl kablosu veya enerji besleme kablosu değildir. PT100 ve uyumlu RTD sensörlerin sıcaklığa bağlı direnç değişiminin ölçüm cihazına iletilmesi amacıyla kullanılmalıdır. Sensör bağlantı şeması, cihazın RTD giriş tipi ve kablo damar düzeni montajdan önce kontrol edilmelidir.
Kablonun damarlarında ve dış bölümünde kullanılan cam elyaf izolasyon, standart plastik izolasyonların uygun olmadığı yüksek sıcaklık etkili sabit sensör bağlantılarında tercih edilir. Fırın, ısıl işlem ekipmanı, sıcak kalıp, makine gövdesi ve proses hattı çevresindeki PT100 bağlantılarında değerlendirilebilir.
Cam elyaf, yüksek sıcaklığın doğrudan veya dolaylı olarak kablo güzergâhını etkilediği uygulamalarda damarların elektriksel olarak birbirinden ayrılmasına ve kablo yapısının korunmasına yardımcı olur. Örgülü yapı, sıcaklık dayanımı gereken endüstriyel sensör kablolamalarında kullanılan bir izolasyon çözümüdür.
Ürünün kesin çalışma sıcaklığı yalnızca cam elyaf izolasyona bakılarak belirlenmemelidir. İletken konstrüksiyonu, dış örgü, çelik blendaj, terminal, konnektör, sensör çıkışı ve ek noktalarının sıcaklık sınırları birlikte değerlendirilmelidir.
Kablo doğrudan alevle temas ettirilmemeli ve üretici tarafından doğrulanmamış sıcaklık değerlerinde kullanılmamalıdır. Uygulamadaki sürekli ve anlık sıcaklık koşulları için üretici teknik verileri esas alınmalıdır.
Kablonun üç damarı cam elyaf esaslı izolasyonla birbirinden ayrılır. Damarların çevresindeki iç izolasyona ek olarak dış bölümde bulunan cam elyaf örgü, kablo demetini bir arada tutar ve yüksek sıcaklık etkili bağlantılarda dış yapıyı destekler.
Cam elyaf örgülü yüzey, standart PVC veya benzeri plastik dış kılıflardan farklı bir yapıya sahiptir. Montaj sırasında kablo ezilmemeli, keskin kenarlara sürtünmemeli ve örgü liflerine zarar verecek şekilde çekilmemelidir.
Kablo güzergâhında sıcak yüzeye doğrudan temas ihtimali varsa kablonun çalışma sıcaklığı, yüzey sıcaklığı ve temas süresi birlikte değerlendirilmelidir. Gerektiğinde kablo kanalı, koruyucu kılıf, seramik geçiş veya uygun montaj aparatı kullanılmalıdır.
Kablo çevresindeki çelik örgü blendaj, cam elyaflı kablo gövdesine yardımcı mekanik koruma sağlar. Makine gövdesi, pano geçişi, metal yüzey ve kablo kanalı gibi temas riski bulunan güzergâhlarda sürtünme ve hafif mekanik etkilere karşı korumaya yardımcı olur.
Çelik blendaj, yüksek sıcaklık etkili endüstriyel ortamlarda kablonun dış yapısını destekler. Bununla birlikte kabloyu ağır darbe, ezilme, kesilme veya aşırı çekme kuvvetine karşı sınırsız biçimde korumaz.
Çelik örgünün temel işlevi mekanik korumadır. Elektriksel ekran olarak değerlendirilmesi için örgünün malzemesi, elektriksel sürekliliği, kapsama yapısı ve bağlantı yöntemi üretici teknik verileriyle doğrulanmalıdır.
Blendajın topraklama veya ekran bağlantısı her uygulamada aynı şekilde yapılmamalıdır. Ölçüm cihazı üreticisinin bağlantı talimatları, elektrik projesi ve tesisin topraklama yapısı esas alınmalıdır.
PT100, sıcaklığa bağlı olarak elektriksel direnci değişen bir RTD sensördür. Termokupllardan farklı olarak termoelektrik gerilim üretmez ve PT100 ölçüm elemanında pozitif-negatif polarite bulunmaz.
Üç telli PT100 bağlantısında sensörün bir tarafına iki damar, diğer tarafına tek damar bağlanır. Aynı tarafa bağlanan iki damarın uzunluk, nominal kesit, iletken yapısı ve bağlantı noktalarının mümkün olduğunca eş özellikte olması gerekir.
Ölçüm cihazı üç telli RTD girişini desteklediğinde, iki eş özellikli damarın dirençleri üzerinden bağlantı kablosu etkisinin dengelenmesine yardımcı olunabilir. Dengelemenin performansı cihazın ölçüm yöntemi, damar dirençlerinin birbirine yakınlığı ve bağlantı kalitesine bağlıdır.
Kabloya ek yapılması gerekiyorsa üç damarda da aynı nominal kesit, iletken yapısı ve bağlantı yöntemi kullanılmalıdır. Farklı kesitte iletkenler, gevşek terminaller veya oksitlenmiş ek noktaları ölçüm sonucunu etkileyebilir.
Ürün iki beyaz ve bir kırmızı damardan oluşur. Üç telli PT100 bağlantılarında aynı renkli iki damar çoğunlukla sensörün aynı tarafına, farklı renkteki damar ise diğer tarafına bağlanır.
PT100 direnç esaslı bir sensör olduğundan kırmızı ve beyaz damarlar pozitif-negatif polariteyi ifade etmez. Renkler damar gruplarının ve sensör bağlantı uçlarının ayırt edilmesini kolaylaştırır.
Bağlantı yalnızca damar renklerine bakılarak yapılmamalıdır. Sensör üreticisinin bağlantı şeması ve ölçüm cihazının RTD terminal açıklamaları kontrol edilmelidir. Damar renkleri tek başına resmî standart uygunluğunu veya sertifikasyonu kanıtlamaz.
Cam elyaf izolasyon, yüksek sıcaklık etkisinin bulunduğu endüstriyel sensör bağlantılarında tercih edilen bir yapıdır. Bununla birlikte kablonun kesin sürekli ve anlık sıcaklık sınırları üretici teknik dokümanına göre belirlenmelidir.
Çelik örgü blendaj, kabloyu tamamen kapalı veya sızdırmaz bir dış kılıfa dönüştürmez. Nem, sıvı, yağ, kimyasal madde veya yoğun toz bulunan ortamlarda ürünün çevresel şartlara uygunluğu ayrıca kontrol edilmelidir.
Kablo aşırı çekme kuvvetine, ezilmeye, keskin kenarlara ve sürekli tekrarlanan bükülmeye maruz bırakılmamalıdır. Bu ürün öncelikle sabit sensör bağlantıları için değerlendirilmelidir.
Yüksek sıcaklık uygulamalarında kablo güzergâhı planlanırken sıcak yüzey, radyant ısı, hareketli parça, titreşim ve mekanik temas ihtimali birlikte değerlendirilmelidir. Kablonun sıcak bölgedeki gereksiz uzunluğu mümkün olduğunca azaltılmalıdır.
Sensör çıkışı, kablo eki, terminal kutusu ve cihaz bağlantısı gibi noktalar kablonun kendisinden daha düşük sıcaklık sınırına sahip olabilir. Sistemin izin verilen çalışma sıcaklığını en düşük dayanım değerine sahip bileşen belirler.
Kablo damarları, PT100 sensör ile ölçüm cihazının ilgili RTD terminallerine sensör bağlantı şemasına göre bağlanmalıdır. Ölçüm cihazının üç telli PT100 girişini desteklediği doğrulanmalıdır.
Üç telli bağlantıda aynı sensör ucuna bağlanan iki damarın uzunluk, kesit, ek noktası ve terminal bağlantılarının benzer olması önemlidir. Damar özellikleri arasındaki belirgin farklılıklar kablo direnci dengelemesinin etkinliğini azaltabilir.
Kablo ucu hazırlanırken cam elyaf örgünün gereğinden fazla dağılmamasına dikkat edilmelidir. Damar izolasyonu zarar görmeden dış örgü kontrollü biçimde açılmalı ve bağlantı alanı uygulamaya uygun yüksek sıcaklık bağlantı malzemeleriyle hazırlanmalıdır.
Çelik örgü tellerinin ölçüm damarlarına veya cihaz terminallerine temas etmemesi gerekir. Blendaj düzgün biçimde geriye alınmalı ve açıkta kalan metal teller uygun şekilde kontrol altına alınmalıdır.
PT100 kablosu; motor besleme hatları, inverter çıkışları, kontaktör hatları ve yüksek akım taşıyan güç kablolarından mümkün olduğunca ayrı bir güzergâhta taşınmalıdır.
Kablo sıcak bir bölgeden daha düşük sıcaklıktaki kontrol panosuna taşınıyorsa geçiş noktalarında uygun rakor, koruyucu kılıf veya terminal kutusu kullanılmalıdır.
PT100 kablosu seçilirken sensörün iki, üç veya dört telli bağlantı yapısı; ölçüm cihazının RTD giriş tipi; bağlantı mesafesi; damar kesiti; çalışma sıcaklığı; izolasyon ve mekanik koruma ihtiyacı birlikte değerlendirilmelidir.
Bu ürün 3x0,22 mm² üç damarlı yapıya sahiptir ve yüksek sıcaklık etkisinin bulunduğu üç telli PT100 bağlantıları için değerlendirilmelidir. İki telli sistemlerde iki damarlı, dört telli sistemlerde ise dört damarlı uygun sensör kablosu kullanılmalıdır.
Cam elyaf izolasyon yüksek sıcaklık etkili sabit bağlantılarda, çelik örgü blendaj ise yüzeysel mekanik koruma gereken güzergâhlarda avantaj sağlar. Kesin seçim yapılırken sensör, kablo ve ölçüm cihazı teknik dokümanları karşılaştırılmalıdır.
Evet. Cam elyaf iç ve dış izolasyon yapısı nedeniyle yüksek sıcaklık etkisinin bulunduğu sabit PT100 sensör bağlantılarında tercih edilebilir. Kesin çalışma sıcaklığı üretici teknik dokümanına göre belirlenmelidir.
Ürün üç telli PT100 ve uyumlu RTD sıcaklık sensörü bağlantıları için değerlendirilmelidir. Sensör ve ölçüm cihazının bağlantı şemaları kontrol edilmelidir.
Bu ifade kablonun üç damardan oluştuğunu ve her damarın 0,22 mm² nominal iletken kesitine sahip olduğunu belirtir.
Ölçüm cihazı üç telli RTD girişini desteklediğinde ve damarların elektriksel özellikleri birbirine uygun olduğunda, bağlantı kablosu direncinin ölçüm üzerindeki etkisinin dengelenmesine yardımcı olabilir.
Hayır. PT100 direnç esaslı bir RTD sensördür ve pozitif-negatif polaritesi bulunmaz. Damar renkleri bağlantı gruplarının ayırt edilmesini kolaylaştırır.
Cam elyaf izolasyon, standart plastik izolasyonların uygun olmadığı yüksek sıcaklık etkili sensör bağlantılarında elektriksel izolasyonun ve kablo yapısının korunmasına yardımcı olur.
Kesin çalışma sıcaklığı; iletken, cam elyaf izolasyon, çelik örgü, terminal ve bağlantı elemanlarının teknik değerlerine bağlıdır. Doğrulanmış üretici verisi olmadan kesin bir sıcaklık aralığı belirtilmemelidir.
Çelik örgü blendaj, kablo gövdesi çevresinde yardımcı bir mekanik koruma katmanı oluşturur. Sürtünme ve yüzeysel mekanik etkilere karşı kablonun korunmasına yardımcı olur.
Elektriksel ekran olarak değerlendirilebilmesi için örgünün elektriksel sürekliliği, kapsama yapısı, bağlantı yöntemi ve üretici teknik verileri kontrol edilmelidir. Çelik blendajın temel işlevi mekanik korumadır.
Ürün öncelikle sabit sensör bağlantıları için değerlendirilmelidir. Sürekli hareket, tekrarlı bükülme veya kablo taşıyıcı zincir uygulamaları için üretici uygunluğu ayrıca doğrulanmalıdır.
Hayır. Bu ürün PT100 ve uyumlu RTD sensörlerin ölçüm bağlantılarında kullanılmalıdır. Motor, rezistans veya diğer güç yüklerinin beslenmesinde kullanılmamalıdır.
Kablonun iletken malzemesi, gerçek damar direnci, sürekli ve anlık çalışma sıcaklığı, dış çapı, çelik örgü malzemesi, minimum bükülme yarıçapı ve çevresel dayanım sınırları için üretici teknik veri dokümanı esas alınmalıdır.
Ürün seçimi ve montajı sırasında PT100 bağlantı tipi, ölçüm cihazı girişi, kablo uzunluğu, terminal yapısı, ortam ve yüzey sıcaklığı, radyant ısı, nem, mekanik yükler ve kablolama güzergâhı birlikte değerlendirilmelidir.
