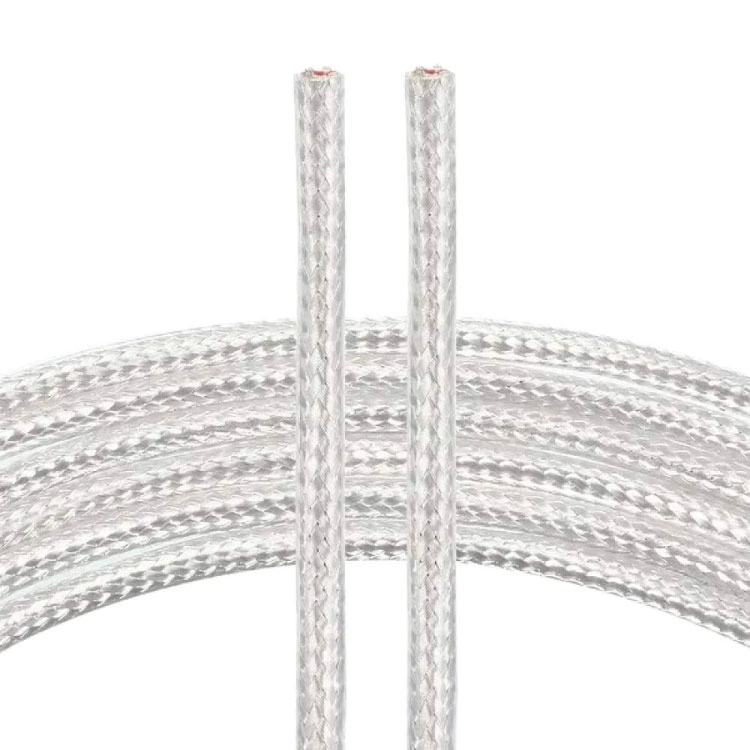

PT100 Kablosu 3x0,22 Metal Örgü Ekranlı PTFE, başta 3 telli PT100 sensör bağlantıları olmak üzere direnç tipi sıcaklık ölçüm devrelerinde kullanılan RTD sensör bağlantı ve uzatma kablosudur. Sensörden alınan ölçüm sinyalinin sıcaklık kontrol cihazına, göstergeye, veri kaydediciye, PLC sistemine veya kontrol panosuna iletilmesinde kullanılır.
Üç damarlı ve 3x0,22 mm² kesitli kablo; PTFE / Teflon damar izolasyonu, metal örgü ekran ve şeffaf PTFE dış kılıf yapısını bir araya getirir. Metal örgü ekran, elektriksel gürültü kaynaklarının bulunduğu endüstriyel ortamlarda sensör sinyal hattının korunmasına yardımcı olur.
Şeffaf PTFE dış kılıf, metal örgü ekranı çevreleyerek örgünün dış ortamla doğrudan temasını azaltır. Bu yapı sürtünme, kirlenme, nem ve uygulamaya bağlı bazı kimyasal etkiler karşısında kablo yapısına ek koruma sağlar. Ürün enerji besleme kablosu değil, direnç tipi sıcaklık sensörlerinin ölçüm sinyalini taşımak için kullanılan sensör kablosudur.
Kablonun üç iletkeni ayrı ayrı PTFE / Teflon malzemeyle izole edilmiştir. Damarların çevresinde yer alan metal örgü ekran, ölçüm hattının elektriksel gürültü kaynaklarından etkilenmesini azaltmaya yardımcı olan koruyucu bir katman oluşturur.
Metal örgünün üzerinde bulunan şeffaf PTFE dış kılıf, örgü yapısını çevreleyerek doğrudan sürtünme, kir ve çevresel temaslara karşı ek koruma sağlar. Şeffaf yapı sayesinde metal örgünün fiziksel durumu dışarıdan kontrol edilebilir.
PTFE / Teflon izolasyon; sıcaklık dayanımı, kimyasal etkilere karşı direnç ve düşük sürtünmeli yüzey özellikleri nedeniyle endüstriyel sensör kablolarında tercih edilir. Kablonun kesin sıcaklık ve kimyasal dayanım sınırları üretici teknik veri dokümanına göre değerlendirilmelidir.
Üç damarlı kablo yapısı, özellikle 3 telli PT100 ölçüm devreleri için uygundur. Ölçüm cihazı 3 telli RTD girişini desteklediğinde ve bağlantı damarlarının elektriksel özellikleri birbirine yakın olduğunda, kablo direncinden kaynaklanan ölçüm etkisinin dengelenmesine yardımcı olabilir.
3x0,22 mm² yapı, sensör ile ölçüm cihazı arasındaki düşük seviyeli RTD ölçüm sinyalinin taşınması için kompakt bir kablo formu sunar. Kesit seçilirken bağlantı mesafesi, terminal yapısı, kablolama güzergâhı ve montaj alanı birlikte değerlendirilmelidir.
Metal örgü ekran; motor, kontaktör, inverter, rezistans, güç kablosu ve kontrol panosu gibi elektriksel gürültü kaynaklarının bulunduğu ortamlarda ölçüm hattının korunmasına yardımcı olur. Ekranın etkili çalışabilmesi için bağlantı ve topraklama düzeni uygulamanın elektrik projesine uygun yapılmalıdır.
PTFE damar izolasyonu ile şeffaf PTFE dış kılıfın birlikte kullanılması, hem iletkenlerin hem de metal örgü ekranın çevresel etkilerden ayrılmasına yardımcı olur. Böylece elektriksel koruma sağlayan örgü yapı ile dış yüzey koruması tek kablo formunda birleştirilir.
PTFE / Teflon damar izolasyonu, sıcaklık ve kimyasal dayanım ihtiyacı bulunan endüstriyel sensör uygulamalarında tercih edilir. Düşük sürtünmeli yüzey özelliği, kablonun uygun kanal ve geçiş noktalarından geçirilmesini kolaylaştırabilir.
Metal örgü ekran, kablonun çevresinde elektriksel ve fiziksel bir koruma katmanı oluşturur. Bu yapı sensör hattının elektromanyetik gürültüden etkilenmesini azaltmaya yardımcı olurken kablo gövdesine ek mekanik destek de sağlar.
Şeffaf PTFE dış kılıf, metal örgüyü çevreleyerek örgünün doğrudan sürtünmeye, kirlenmeye ve çevresel temaslara maruz kalmasını azaltır. Bununla birlikte kablonun kullanılacağı kimyasal ortam, temas süresi, sıcaklık ve mekanik şartlar uygulamaya özel olarak değerlendirilmelidir.
Kablonun gerçek kullanım şartları belirlenirken yalnızca izolasyon malzemesi dikkate alınmamalıdır. Ortam sıcaklığı, kimyasal temas, mekanik hareket, çekme yükü, bükülme şartları, kablolama güzergâhı ve bağlantı noktaları birlikte değerlendirilmelidir.
Bu ürün öncelikle 3 telli PT100 bağlantıları için değerlendirilmelidir. Sensörün üç bağlantı ucu, ölçüm cihazının ilgili RTD terminallerine üretici bağlantı şemasına göre bağlanmalıdır.
Üç telli PT100 sensörlerde aynı taraftaki iki bağlantı ucu genellikle ölçüm cihazındaki eşleşen terminallere bağlanır. Ancak damar renkleri üreticiye göre değişebileceğinden bağlantı yalnızca renge bakılarak yapılmamalı; sensör şeması ve cihaz terminal işaretleri kontrol edilmelidir.
Hatalı damar eşleştirmesi, kopuk bağlantı veya kısa devre ölçüm değerinin yanlış okunmasına ya da cihazın sensör hatası göstermesine neden olabilir. Montaj sonrasında bağlantı sürekliliği ve terminal sıkılığı kontrol edilmelidir.
Metal örgü ekranın topraklama bağlantısı uygulamanın elektrik projesine ve cihaz üreticisinin talimatlarına göre yapılmalıdır. Uygun olmayan veya birden fazla noktadan yapılan ekran bağlantıları bazı sistemlerde toprak döngüsü ve istenmeyen parazit sorunları oluşturabilir.
Sensör kablosu motor besleme hatlarından, inverter çıkışlarından ve yüksek akım taşıyan güç kablolarından mümkün olduğunca ayrı bir güzergâhta taşınmalıdır. Kablo keskin kenarlardan, ezilme noktalarından ve doğrudan alev temasından korunmalıdır.
Bu ürün grubu 1 metre, 2 metre, 3 metre, 4 metre ve 5 metre kablo boyu seçenekleriyle sipariş edilebilir. Kablo boyu seçimi ürün sayfasındaki Kablo Boyu (K) alanından yapılır. Aşağıdaki tabloda uzunluk seçeneklerine ait ürün kodları ve varyant barkodları yer almaktadır.
| Ürün Kodu | Kablo Tipi | Damar / Kesit | Ekran / Blendaj | İzolasyon | Kablo Boyu | Varyant Barkodu |
|---|---|---|---|---|---|---|
| P-SSBS-3-0,22-Ç-1K | PT100 / RTD Sensör Kablosu | 3x0,22 mm² | Metal Örgü Ekranlı | PTFE / Teflon | 1 Metre | 759618174879 |
| P-SSBS-3-0,22-Ç-2K | PT100 / RTD Sensör Kablosu | 3x0,22 mm² | Metal Örgü Ekranlı | PTFE / Teflon | 2 Metre | 791042499333 |
| P-SSBS-3-0,22-Ç-3K | PT100 / RTD Sensör Kablosu | 3x0,22 mm² | Metal Örgü Ekranlı | PTFE / Teflon | 3 Metre | 791042499340 |
| P-SSBS-3-0,22-Ç-4K | PT100 / RTD Sensör Kablosu | 3x0,22 mm² | Metal Örgü Ekranlı | PTFE / Teflon | 4 Metre | 791042499357 |
| P-SSBS-3-0,22-Ç-5K | PT100 / RTD Sensör Kablosu | 3x0,22 mm² | Metal Örgü Ekranlı | PTFE / Teflon | 5 Metre | 791042499364 |
PT100 kablosu seçerken sensörün 2, 3 veya 4 telli bağlantı yapısı, damar sayısı, iletken kesiti, kablo boyu, izolasyon malzemesi, elektromanyetik gürültü seviyesi ve ölçüm cihazının RTD giriş tipi birlikte değerlendirilmelidir.
Bu ürün üç damarlı yapısıyla öncelikle 3 telli PT100 bağlantıları için uygundur. Ölçüm cihazının 3 telli RTD girişini desteklediği ve sensör bağlantı uçlarının cihaz terminal yapısıyla uyumlu olduğu kontrol edilmelidir.
Motor, inverter, kontaktör ve güç kablolarının bulunduğu ortamlarda metal örgü ekranlı kablo tercih edilebilir. Ekranın bağlantı şekli, tesisin topraklama düzeni ve cihaz üreticisinin önerileri dikkate alınarak belirlenmelidir.
Sıcaklık, kimyasal temas veya dış yüzey koruması gerektiren uygulamalarda PTFE damar izolasyonu ve PTFE dış kılıf avantaj sağlayabilir. Kesin uygunluk, uygulama şartları ile üretici teknik verileri karşılaştırılarak belirlenmelidir.
Bu ürün öncelikle 3 telli PT100 sensör bağlantıları için uygundur. Bağlantı düzeni ve ölçüm cihazı girişi uyumlu olmak şartıyla PT1000 ve diğer direnç tipi sensör uygulamalarında da değerlendirilebilir.
Hayır. Bu ürün termokupl kablosu değil, direnç tipi sıcaklık sensörleri için kullanılan PT100 / RTD sensör kablosudur.
Uyumlu bir ölçüm cihazında kullanılan 3 telli bağlantı, kablo damarlarının direnç etkisinin dengelenmesine yardımcı olabilir. Bunun için sensör bağlantısı, damar yapısı ve cihaz RTD girişi birbiriyle uyumlu olmalıdır.
3x0,22 mm² ifadesi, kablonun üç damardan oluştuğunu ve her bir damarın 0,22 mm² nominal iletken kesitine sahip olduğunu belirtir.
Metal örgü ekran, sensör ölçüm hattının elektromanyetik gürültüden etkilenmesini azaltmaya yardımcı olur. Özellikle motor, inverter, kontaktör ve güç kablolarının bulunduğu ortamlarda tercih edilebilir.
Ekran bağlantısı uygulamanın elektrik projesine ve cihaz üreticisinin talimatlarına göre yapılmalıdır. Uygun olmayan veya birden fazla noktadan yapılan bağlantılar bazı sistemlerde toprak döngüsü oluşturabilir.
Metal örgü ekran ölçüm hattının elektriksel gürültüden korunmasına yardımcı olur. Şeffaf PTFE dış kılıf ise örgüyü çevreleyerek sürtünme, kirlenme, nem ve uygulamaya bağlı bazı kimyasal temaslara karşı ek bir koruma katmanı oluşturur.
PTFE / Teflon izolasyon; sıcaklık ve kimyasal dayanım ile düşük sürtünmeli yüzey özellikleri nedeniyle endüstriyel sensör kablolarında tercih edilir. Kesin kullanım sınırları üretici teknik dokümanına göre belirlenmelidir.
Bu ürün üç damarlı olduğu için öncelikle 3 telli bağlantılar için tasarlanmıştır. Farklı bağlantı yapılarında kullanılmadan önce sensörün ve ölçüm cihazının bağlantı şeması kontrol edilmelidir.
Hayır. Bu ürün sıcaklık sensörü ölçüm hattı için kullanılır. Motor, rezistans veya benzeri güç yüklerinin beslenmesinde kullanılmamalıdır.
1, 2, 3, 4 ve 5 metre seçeneklerinden uygun olanı ürün sayfasındaki Kablo Boyu alanından seçebilirsiniz.
Kablonun kesin çalışma sıcaklığı, iletken konstrüksiyonu, damar renkleri, elektriksel değerleri, minimum bükülme yarıçapı, metal örgü malzemesi ve kimyasal dayanım sınırları için üretici teknik veri dokümanı esas alınmalıdır. Ürün seçimi sırasında sensör bağlantı yapısı, ölçüm cihazı, kablo mesafesi, ortam şartları ve ekran bağlantı yöntemi birlikte değerlendirilmelidir.
