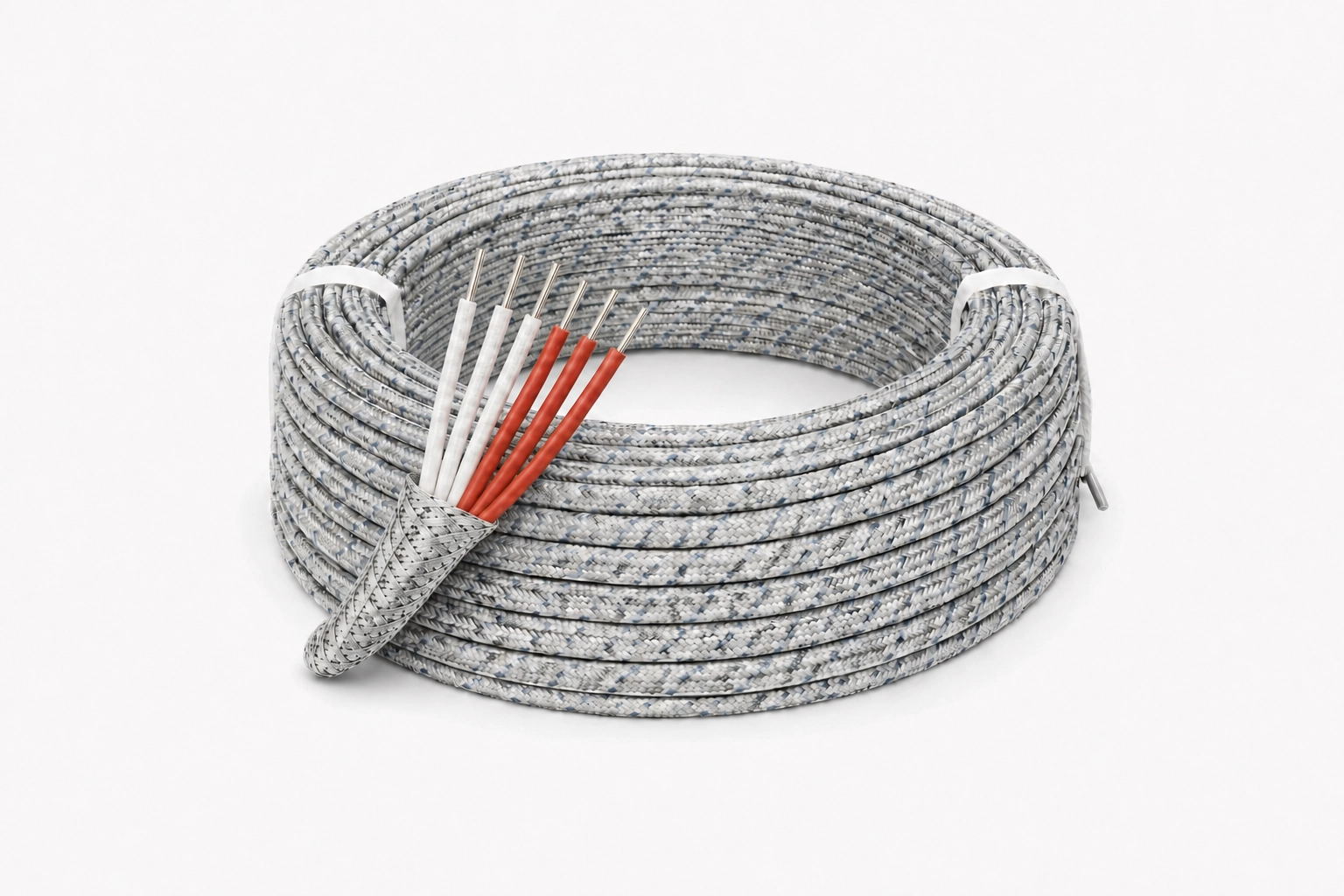

PT100 Kablosu 6x0,22 mm², yüksek sıcaklık etkisinin bulunduğu endüstriyel ortamlardaki RTD/PT100 sensör bağlantıları için hazırlanmış altı damarlı sensör kablosudur. PT100 sensör ile sıcaklık göstergesi, kontrol cihazı, veri kaydedici, PLC RTD girişi veya kontrol panosu arasındaki ölçüm bağlantılarında kullanılabilir.
Kablo; altı damarlı yapısı, cam elyaf iç izolasyonu, cam elyaf dış örgüsü ve çelik blendajıyla sıcaklık etkili sabit sensör bağlantıları için uygun bir konstrüksiyon sunar. Cam elyaf katmanlar yüksek sıcaklık etkisi altındaki bağlantılarda elektriksel izolasyonun korunmasına yardımcı olurken çelik örgü blendaj kablo gövdesine yardımcı mekanik koruma kazandırır.
Altı damarlı yapının öne çıkan kullanım alanı, çift elemanlı PT100 sensör bağlantılarıdır. Her PT100 ölçüm elemanı üç telli bağlantıyla kullanıldığında birinci sensör elemanı için üç, ikinci sensör elemanı için üç damar gerekir. Böylece iki bağımsız üç telli PT100 ölçüm devresi aynı kablo üzerinden taşınabilir.
Bu ürün termokupl kablosu veya enerji besleme kablosu değildir. PT100 ve uyumlu RTD sensörlerin sıcaklığa bağlı direnç değişiminin ölçüm cihazlarına iletilmesi amacıyla kullanılmalıdır. Sensörün tek veya çift elemanlı yapısı, bağlantı şeması ve cihazın RTD giriş özellikleri montajdan önce kontrol edilmelidir.
Kablonun damarlarında ve dış bölümünde kullanılan cam elyaf izolasyon, standart plastik izolasyonların uygun olmadığı yüksek sıcaklık etkili sabit sensör bağlantılarında tercih edilir. Fırın, ısıl işlem ekipmanı, sıcak kalıp, makine gövdesi ve proses hattı çevresindeki PT100 bağlantılarında değerlendirilebilir.
Cam elyaf yapı, yüksek sıcaklığın doğrudan veya dolaylı olarak kablo güzergâhını etkilediği uygulamalarda damarların elektriksel olarak birbirinden ayrılmasına ve kablo bütünlüğünün korunmasına yardımcı olur.
Ürünün kesin çalışma sıcaklığı yalnızca cam elyaf izolasyona bakılarak belirlenmemelidir. İletken konstrüksiyonu, dış örgü, çelik blendaj, terminal, konnektör, sensör çıkışı ve ek noktalarının sıcaklık sınırları birlikte değerlendirilmelidir.
Kablo doğrudan alevle temas ettirilmemeli ve üretici tarafından doğrulanmamış sıcaklık değerlerinde kullanılmamalıdır. Sürekli ve anlık çalışma sıcaklığı için üretici teknik verileri esas alınmalıdır.
6x0,22 mm² ifadesi, kablonun altı ayrı damardan oluştuğunu ve her damarın 0,22 mm² nominal iletken kesitine sahip olduğunu belirtir. Altı damarlı konstrüksiyon özellikle iki bağımsız üç telli PT100 bağlantısının birlikte taşınması için kullanılır.
Standart üç telli bir PT100 ölçüm elemanında üç damar kullanılır. Çift elemanlı PT100 sensör içinde iki bağımsız ölçüm elemanı bulunduğunda her eleman için ayrı bir üç damarlı bağlantı yapılır. Böylece toplam altı damar gerekir.
Altı damarlı yapı ayrıca, bağlantı projesi uygunsa aynı güzergâhta bulunan iki ayrı üç telli PT100 sensörün bağlantılarının tek kablo gövdesi içerisinde taşınması için de değerlendirilebilir.
Altı damarın bulunması, bütün damarların her uygulamada kullanılacağı anlamına gelmez. Tek elemanlı PT100 sensörlerde kullanılmayan damarlar birbirine bağlanmamalı ve açık uçları uygun şekilde izole edilmelidir.
Çift elemanlı PT100 sensör, aynı sensör gövdesi içerisinde iki ayrı ve elektriksel olarak bağımsız PT100 ölçüm elemanı bulunan sensör yapısıdır. İki eleman aynı ölçüm noktasındaki sıcaklığı izleyebilir ancak ayrı ölçüm kanallarına bağlanır.
Çift elemanlı sensörde birinci üç damarlı grup birinci PT100 elemanına, ikinci üç damarlı grup ise ikinci PT100 elemanına bağlanır. Her grup kablonun iki ucunda da açık şekilde tanımlanmalı ve aynı damar düzeni korunmalıdır.
İki PT100 elemanı ölçüm tarafında iki bağımsız üç telli RTD girişine bağlanmalıdır. Tek RTD girişli bir kontrol cihazı, iki sensör elemanını aynı anda bağımsız olarak ölçemez.
Çift elemanlı PT100 sensör yapısı aşağıdaki uygulamalarda tercih edilebilir:
İki PT100 ölçüm elemanı, sensör üreticisinin bağlantı şemasında açıkça belirtilmediği sürece ortak damar kullanmamalıdır. Her sensör elemanı bağımsız üç damarlı ölçüm devresi olarak değerlendirilmelidir.
PT100, sıcaklığa bağlı olarak elektriksel direnci değişen bir RTD sensördür. Termokupllardan farklı olarak termoelektrik gerilim üretmez ve PT100 ölçüm elemanında pozitif-negatif polarite bulunmaz.
Üç telli bağlantıda PT100 ölçüm elemanının bir tarafına iki damar, diğer tarafına bir damar bağlanır. Aynı tarafa bağlanan iki damarın uzunluk, nominal kesit, iletken yapısı ve bağlantı noktalarının mümkün olduğunca eş özellikte olması gerekir.
Ölçüm cihazı üç telli RTD girişini desteklediğinde ve ilgili damarların elektriksel özellikleri birbirine uygun olduğunda bağlantı kablosu direncinin ölçüm üzerindeki etkisinin dengelenmesine yardımcı olunabilir.
Çift elemanlı sensör kullanımında bu bağlantı düzeni iki defa uygulanır. Birinci üç damarlı grup birinci RTD girişine, ikinci üç damarlı grup ise ikinci RTD girişine bağlanır.
Ürün üç kırmızı ve üç beyaz damardan oluşur. Her üç telli PT100 bağlantısı için damarlar sensör üreticisinin şemasına göre gruplandırılmalıdır.
PT100 direnç esaslı bir sensör olduğundan kırmızı ve beyaz damarlar pozitif-negatif polariteyi ifade etmez. Damar renkleri, aynı sensör tarafına bağlanan uçların ve farklı ölçüm gruplarının ayırt edilmesini kolaylaştırır.
Çift sensör bağlantısında birinci ve ikinci PT100 elemanına ait damar grupları kablonun her iki ucunda etiketlenmelidir. Damarların yalnızca rengine bakılarak rastgele gruplanması uygun değildir.
Sensör bağlantı şeması ile ölçüm cihazının RTD terminal açıklamaları montajdan önce doğrulanmalıdır. Damar renkleri tek başına resmî standart uygunluğunu veya sertifikasyonu kanıtlamaz.
Altı damarın her biri cam elyaf esaslı izolasyonla birbirinden ayrılır. Damar izolasyonuna ek olarak dış bölümde bulunan cam elyaf örgü, kablo demetini bir arada tutar ve yüksek sıcaklık etkili bağlantılarda dış yapıyı destekler.
Cam elyaf örgülü yüzey, standart PVC veya benzeri plastik dış kılıflardan farklıdır. Montaj sırasında kablo ezilmemeli, keskin kenarlara sürtünmemeli ve cam elyaf örgüyü dağıtacak şekilde çekilmemelidir.
Kablo güzergâhında sıcak yüzeye doğrudan temas ihtimali varsa yüzey sıcaklığı, temas süresi ve kablonun doğrulanmış çalışma sınırları birlikte değerlendirilmelidir.
Kablo çevresindeki çelik örgü blendaj, cam elyaflı kablo gövdesine yardımcı mekanik koruma sağlar. Makine gövdesi, pano geçişi, metal yüzey ve kablo kanalı gibi temas riski bulunan güzergâhlarda sürtünme ve hafif mekanik etkilere karşı korumaya yardımcı olur.
Çelik blendaj, yüksek sıcaklık etkili endüstriyel ortamlarda kablonun dış yapısını destekler. Bununla birlikte kabloyu ağır darbe, ezilme, kesilme veya aşırı çekme kuvvetine karşı sınırsız biçimde korumaz.
Çelik örgünün temel işlevi mekanik korumadır. Elektriksel ekran olarak değerlendirilmesi için örgünün malzemesi, elektriksel sürekliliği, kapsama yapısı ve bağlantı yöntemi üretici teknik verileriyle doğrulanmalıdır.
Blendajın topraklama veya ekran bağlantısı her uygulamada aynı şekilde yapılmamalıdır. Ölçüm cihazı üreticisinin bağlantı talimatları, elektrik projesi ve tesisin topraklama yapısı esas alınmalıdır.
Cam elyaf izolasyon, yüksek sıcaklık etkisinin bulunduğu endüstriyel sensör bağlantılarında tercih edilen bir yapıdır. Bununla birlikte kablonun kesin sürekli ve anlık sıcaklık sınırları üretici teknik dokümanına göre belirlenmelidir.
Çelik örgü blendaj, kabloyu tamamen kapalı veya sızdırmaz bir dış kılıfa dönüştürmez. Nem, sıvı, yağ, kimyasal madde veya yoğun toz bulunan ortamlarda ürünün çevresel şartlara uygunluğu ayrıca kontrol edilmelidir.
Kablo aşırı çekme kuvvetine, ezilmeye, keskin kenarlara veya sürekli tekrarlanan bükülmeye maruz bırakılmamalıdır. Ürün öncelikle sabit sensör bağlantıları için değerlendirilmelidir.
Yüksek sıcaklık uygulamalarında kablo güzergâhı planlanırken sıcak yüzey, radyant ısı, hareketli parça, titreşim ve mekanik temas ihtimali birlikte değerlendirilmelidir.
Sensör çıkışı, kablo eki, terminal kutusu ve cihaz bağlantısı gibi noktalar kablonun kendisinden daha düşük sıcaklık sınırına sahip olabilir. Sistemin çalışma sıcaklığını en düşük dayanım değerine sahip bileşen belirler.
Çift elemanlı PT100 sensör bağlantısında altı damar iki ayrı üç damarlı grup halinde düzenlenmelidir. Birinci damar grubu birinci PT100 elemanına, ikinci damar grubu ikinci PT100 elemanına bağlanmalıdır.
Damar grupları kablonun her iki ucunda açık şekilde etiketlenmeli ve aynı grup düzeni korunmalıdır. İki sensör elemanına ait damarların karıştırılması hatalı veya kararsız ölçümlere neden olabilir.
Her PT100 elemanı ölçüm cihazındaki ayrı bir üç telli RTD girişine bağlanmalıdır. Ölçüm cihazında yalnızca tek RTD girişi bulunuyorsa iki PT100 elemanı aynı anda bağımsız şekilde ölçülemez.
Üç telli RTD bağlantısında aynı ölçüm kolunda kullanılan damarların uzunluk, nominal kesit ve iletken özelliklerinin birbirine uygun olması gerekir.
Kabloya ek yapılması gerekiyorsa her üç damarlı grupta aynı iletken yapısı, nominal kesit ve bağlantı yöntemi kullanılmalıdır. Gevşek, oksitlenmiş veya birbirinden farklı bağlantılar ölçüm sonucunu etkileyebilir.
Kablo ucu hazırlanırken cam elyaf örgünün gereğinden fazla dağılmamasına dikkat edilmelidir. Damar izolasyonu zarar görmeden dış örgü kontrollü biçimde açılmalıdır.
Çelik örgü tellerinin ölçüm damarlarına veya cihaz terminallerine temas etmemesi gerekir. Blendaj düzgün biçimde geriye alınmalı ve açıkta kalan metal teller uygun şekilde kontrol altına alınmalıdır.
PT100 kablosu; motor besleme hatları, inverter çıkışları, kontaktör hatları ve yüksek akım taşıyan güç kablolarından mümkün olduğunca ayrı bir güzergâhta taşınmalıdır.
PT100 kablosu seçilirken sensörün tek veya çift elemanlı yapısı, her elemanın bağlantı biçimi, ölçüm cihazındaki RTD giriş sayısı, damar sayısı, bağlantı mesafesi, çalışma sıcaklığı, izolasyon ve mekanik koruma ihtiyacı birlikte değerlendirilmelidir.
Tek elemanlı PT100 sensörlerde çoğunlukla iki, üç veya dört telli bağlantılar kullanılır. Çift elemanlı ve her elemanı üç telli olan PT100 sensörlerde ise iki ayrı üç telli bağlantı gerektiği için toplam altı damar kullanılır.
Bu ürün 6x0,22 mm² yapısıyla özellikle yüksek sıcaklık etkisinin bulunduğu çift elemanlı PT100 sensör bağlantıları için değerlendirilmelidir.
Cam elyaf izolasyon yüksek sıcaklık etkili sabit bağlantılarda, çelik örgü blendaj ise yüzeysel mekanik koruma gereken güzergâhlarda avantaj sağlar. Kesin seçim sensör, kablo ve ölçüm cihazı teknik dokümanları karşılaştırılarak yapılmalıdır.
Altı damar özellikle çift elemanlı PT100 sensörlerin bağlantısı için kullanılır. Her PT100 ölçüm elemanı üç telli bağlandığında iki bağımsız sensör elemanı için toplam altı damar gerekir.
Cam elyaf iç ve dış izolasyon yapısı nedeniyle yüksek sıcaklık etkisinin bulunduğu sabit PT100 sensör bağlantılarında tercih edilebilir. Kesin çalışma sıcaklığı üretici teknik dokümanına göre belirlenmelidir.
Çift elemanlı PT100 sensör, aynı sensör gövdesi içerisinde iki ayrı ve elektriksel olarak bağımsız PT100 ölçüm elemanı bulunan sensördür. Her eleman ayrı bir ölçüm kanalına bağlanabilir.
İlk üç damar birinci PT100 ölçüm elemanına, diğer üç damar ikinci PT100 ölçüm elemanına bağlanır. Her sensör elemanı ölçüm cihazındaki ayrı bir üç telli RTD girişine bağlanmalıdır.
Ölçüm cihazında iki bağımsız üç telli RTD girişi bulunuyorsa iki PT100 elemanı aynı cihaza ayrı kanallar üzerinden bağlanabilir. Tek RTD girişli cihazda iki eleman aynı anda bağımsız olarak ölçülemez.
Çift sensör yapısı; ana ve yedek ölçüm, kontrol ve emniyet kanallarının ayrılması, iki ölçüm değerinin karşılaştırılması veya aynı ölçüm noktasının iki farklı sistem tarafından izlenmesi için kullanılabilir.
Bu ifade kablonun altı ayrı damardan oluştuğunu ve her damarın 0,22 mm² nominal iletken kesitine sahip olduğunu belirtir.
Hayır. PT100 direnç esaslı bir RTD sensördür ve pozitif-negatif polaritesi bulunmaz. Damar renkleri bağlantı gruplarının ayırt edilmesini kolaylaştırır.
Cam elyaf izolasyon, standart plastik izolasyonların uygun olmadığı yüksek sıcaklık etkili sensör bağlantılarında elektriksel izolasyonun ve kablo yapısının korunmasına yardımcı olur.
Kesin çalışma sıcaklığı; iletken, cam elyaf izolasyon, çelik örgü, terminal ve bağlantı elemanlarının teknik değerlerine bağlıdır. Doğrulanmış üretici verisi olmadan kesin sıcaklık aralığı belirtilmemelidir.
Çelik örgü blendaj, kablo gövdesi çevresinde yardımcı mekanik koruma oluşturur. Sürtünme ve yüzeysel mekanik etkilere karşı kablonun korunmasına yardımcı olur.
Elektriksel ekran olarak değerlendirilebilmesi için örgünün elektriksel sürekliliği, kapsama yapısı, bağlantı yöntemi ve üretici teknik verileri kontrol edilmelidir. Çelik blendajın temel işlevi mekanik korumadır.
Hayır. Bu ürün PT100 ve uyumlu RTD sensörlerin ölçüm bağlantılarında kullanılmalıdır. Motor, rezistans veya diğer güç yüklerinin beslenmesinde kullanılmamalıdır.
Kablonun iletken malzemesi, gerçek damar direnci, sürekli ve anlık çalışma sıcaklığı, dış çapı, çelik örgü malzemesi, minimum bükülme yarıçapı ve çevresel dayanım sınırları için üretici teknik veri dokümanı esas alınmalıdır.
Ürün seçimi ve montajı sırasında PT100 sensörün tek veya çift elemanlı yapısı, her elemanın bağlantı biçimi, ölçüm cihazının RTD giriş sayısı, kablo uzunluğu, terminal yapısı, ortam ve yüzey sıcaklığı, radyant ısı, mekanik yükler ve kablolama güzergâhı birlikte değerlendirilmelidir.
