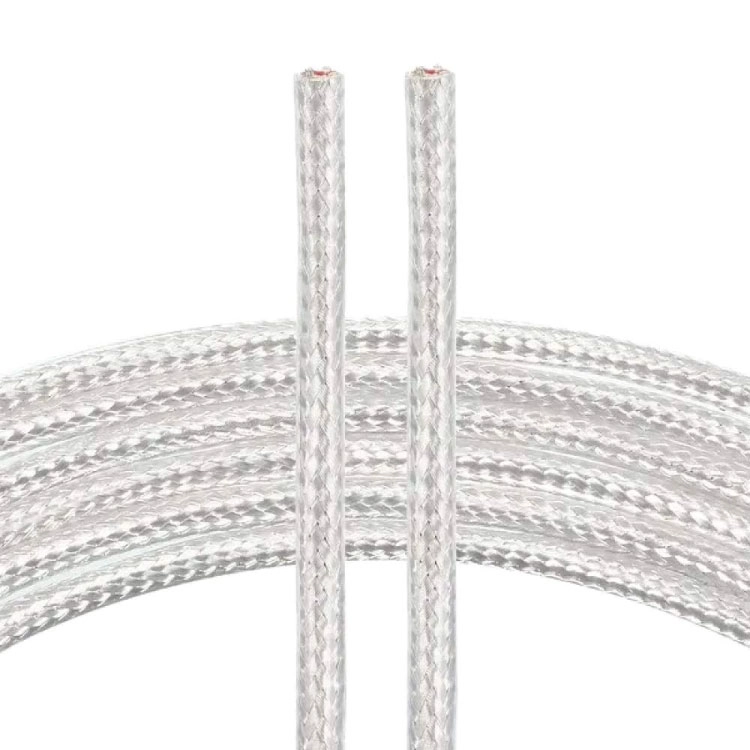

PT100 Kablosu 6x0,22 mm², RTD/PT100 sıcaklık sensörleri ile ölçüm cihazları arasındaki sinyal bağlantılarında kullanılmak üzere hazırlanmış altı damarlı sensör kablosudur. Sıcaklık kontrol cihazı, gösterge, veri kaydedici, PLC RTD girişi ve kontrol panosu bağlantılarında kullanılabilir.
Bu kablonun altı damarlı olmasının temel amaçlarından biri, çift elemanlı PT100 sensörlerin bağlantısını tek kablo üzerinden gerçekleştirmektir. Çift elemanlı PT100 sensör içerisinde birbirinden bağımsız iki ayrı sıcaklık ölçüm elemanı bulunabilir. Her bir PT100 elemanı üç telli bağlantıyla kullanıldığında birinci sensör için üç, ikinci sensör için üç damar gerekir. Böylece toplam altı damar kullanılır.
Altı damarlı yapı sayesinde çift sensörlü bir uygulamadaki iki ayrı PT100 ölçüm elemanının sinyalleri aynı kablo gövdesi içerisinde fakat birbirinden bağımsız damar grupları üzerinden taşınabilir. Bu yapı; ana ölçüm ve yedek ölçüm, kontrol ve emniyet kanalı veya iki ayrı ölçüm cihazına bağlantı gereken sistemlerde değerlendirilebilir.
Çift sensör kullanımında her üç damarlı grup ayrı bir PT100 elemanına bağlanmalıdır. İki ölçüm devresi birbirine karıştırılmamalı ve damar grupları sensörün bağlantı şemasına göre tanımlanmalıdır. Bu kullanımın uygulanabilmesi için sensörün gerçekten çift elemanlı olması ve ölçüm cihazının iki bağımsız RTD girişini desteklemesi gerekir.
PTFE izolasyon, sıcaklık etkisinin bulunduğu ve standart plastik izolasyonların yeterli olmadığı endüstriyel bağlantılarda tercih edilir. Kablonun çevresindeki metal örgü ise kablo gövdesine yardımcı mekanik koruma kazandırırken uygun bağlantı koşullarında ölçüm sinyallerinin elektriksel etkilerden korunmasına katkıda bulunabilir.
Bu ürün termokupl kablosu veya enerji besleme kablosu değildir. PT100 ve uyumlu RTD sensörlerin direnç değişimine dayalı ölçüm sinyallerinin iletilmesinde kullanılmalıdır. Sensör bağlantı tipi, damar düzeni ve ölçüm cihazının RTD giriş yapısı montajdan önce doğrulanmalıdır.
Standart bir üç telli PT100 ölçüm elemanının bağlantısı için üç damar gerekir. Çift elemanlı PT100 sensörde iki ayrı ölçüm elemanı bulunduğunda her eleman için ayrı bir üç damarlı bağlantı yapılır:
Bu nedenle 6x0,22 mm² kablo, özellikle çift sensörlü veya çift elemanlı PT100 uygulamalarında tercih edilir. Her PT100 elemanı kendi üç damarlı ölçüm devresine sahip olur ve iki kanal birbirinden bağımsız olarak ölçülebilir.
Çift elemanlı PT100 sensörler; aynı noktadaki sıcaklığın iki bağımsız ölçüm kanalıyla izlenmesi gereken uygulamalarda kullanılabilir. Bir kanal proses kontrolü için kullanılırken ikinci kanal kayıt, kontrol, karşılaştırma, yedekleme veya emniyet amacıyla kullanılabilir.
Altı damarlı kablo ayrıca bağlantı projesi uygunsa iki ayrı üç telli PT100 sensörün aynı güzergâhta taşınması için de değerlendirilebilir. Ancak damar grupları sensör ve cihaz bağlantı şemalarına göre ayrı ayrı tanımlanmalı, etiketlenmeli ve sonlandırılmalıdır.
Altı damarın bulunması, bütün damarların her uygulamada mutlaka kullanılacağı anlamına gelmez. Standart tek elemanlı iki, üç veya dört telli PT100 bağlantılarında kullanılmayan damarlar açık uç bırakılmadan uygun şekilde izole edilmelidir.
Çift elemanlı PT100 sensör, aynı sensör gövdesi içerisinde iki ayrı RTD ölçüm elemanı bulunan sensör yapısıdır. İki eleman aynı ölçüm noktasında çalışsa da elektriksel olarak birbirinden bağımsızdır.
Her iki PT100 elemanı üç telli bağlantıyla kullanıldığında kablodaki altı damar iki ayrı gruba ayrılır. Birinci üç damarlı grup birinci PT100 elemanına, ikinci üç damarlı grup ise ikinci PT100 elemanına bağlanır.
İki sensör devresinin ortak damar kullanması veya rastgele birbirine bağlanması uygun değildir. Sensör üreticisinin bağlantı şemasında farklı bir yapı açıkça belirtilmediği sürece iki PT100 devresi birbirinden bağımsız tutulmalıdır.
Ölçüm tarafında iki bağımsız RTD girişi bulunan PLC, kontrol cihazı, veri kaydedici veya sıcaklık göstergesi kullanılmalıdır. Tek RTD girişli bir cihaz, iki ayrı PT100 elemanını aynı anda bağımsız olarak ölçemez.
Bu avantajların sağlanabilmesi için sensörün çift elemanlı yapıda olması, kablo damarlarının doğru gruplandırılması ve kullanılan cihazların iki bağımsız RTD ölçüm kanalını desteklemesi gerekir.
Kablo damarlarında kullanılan PTFE izolasyon, sıcaklık etkisinin bulunduğu sensör ve ölçüm bağlantılarında elektriksel izolasyonun korunmasına yardımcı olur. İnce ve kompakt yapısı sayesinde çok damarlı sensör kablolarında düzenli bir kablo konstrüksiyonu sağlar.
PTFE; sıcaklık, nem ve çeşitli endüstriyel maddelerin bulunduğu uygulamalarda tercih edilen bir izolasyon malzemesidir. Bununla birlikte kablonun belirli bir kimyasal ortama uygunluğu yalnızca PTFE adına bakılarak belirlenmemelidir. Temas edilecek sıvı, gaz veya kimyasal madde için üretici uyumluluk verileri kontrol edilmelidir.
Kablonun kesin çalışma sıcaklığı yalnızca PTFE izolasyona göre belirlenmemelidir. İletken yapısı, metal örgü, terminal, konnektör, ek noktası ve sensör bağlantısının sıcaklık sınırları birlikte değerlendirilmelidir.
Kablo çevresindeki metal örgü, damarları dış etkilerden koruyan ilave bir katman oluşturur. Makine gövdesi, kontrol panosu, kablo kanalı ve yüzey teması bulunan güzergâhlarda sürtünme ve hafif mekanik etkilere karşı kablo gövdesinin korunmasına yardımcı olur.
Metal örgü; elektriksel sürekliliği, kapsama yapısı ve bağlantı yöntemi uygun olduğunda ölçüm hattının elektromanyetik etkilerden korunmasına katkıda bulunabilir. Sağlanacak ekranlama performansı örgünün malzemesine, kapsama oranına, elektriksel sürekliliğine, kablo güzergâhına ve ekran bağlantısının uygulanma biçimine bağlıdır.
Ekran veya topraklama bağlantısı her sistemde aynı şekilde uygulanmamalıdır. Ölçüm cihazı üreticisinin bağlantı talimatları, kontrol panosu projesi ve tesisin topraklama yapısı esas alınmalıdır.
PTFE izolasyon, sıcaklık etkisinin ve elektriksel izolasyon ihtiyacının bulunduğu sensör bağlantılarında tercih edilir. Bununla birlikte ürünün kesin sıcaklık aralığı ve çevresel dayanımı üretici teknik dokümanına göre belirlenmelidir.
Metal örgü kabloyu tamamen kapalı veya sızdırmaz bir dış kılıfa dönüştürmez. Nem, sıvı, yağ, kimyasal madde veya yoğun toz bulunan ortamlarda kablo güzergâhı ve bağlantı noktaları ayrıca korunmalıdır.
Kablo aşırı çekme kuvvetine, ezilmeye, keskin kenarlara veya sürekli tekrarlanan bükülmeye maruz bırakılmamalıdır. Metal örgü mekanik korumaya yardımcı olur ancak ağır darbe, kesilme veya ezilme karşısında sınırsız koruma sağlamaz.
Montaj güzergâhında sıcak yüzeyler, hareketli parçalar, titreşim, sıvı teması ve mekanik zorlanma birlikte değerlendirilmelidir. Gerektiğinde kablo kanalı, koruyucu spiral, rakor veya uygun bağlantı aparatı kullanılmalıdır.
Çift elemanlı PT100 sensör bağlantısında altı damar iki ayrı üç damarlı grup halinde düzenlenmelidir. Birinci damar grubu birinci PT100 elemanına, ikinci damar grubu ikinci PT100 elemanına bağlanmalıdır.
Damar grupları montaj sırasında açık şekilde etiketlenmeli ve kablonun her iki ucunda aynı grup düzeni korunmalıdır. Birinci ve ikinci sensör elemanına ait damarların karıştırılması hatalı veya kararsız ölçümlere neden olabilir.
Her PT100 elemanı ölçüm cihazının ayrı bir üç telli RTD girişine bağlanmalıdır. Ölçüm cihazında yalnızca tek RTD girişi bulunuyorsa iki PT100 elemanı aynı anda bağımsız şekilde ölçülemez.
Üç telli RTD bağlantısında aynı ölçüm kolunda kullanılan damarların uzunluk, nominal kesit ve iletken özelliklerinin birbirine uygun olması gerekir. Ölçüm cihazının üç telli RTD girişini desteklemesi durumunda kablo direnci etkisinin dengelenmesine yardımcı olunabilir.
İki ayrı üç telli PT100 devresinin ortak damar kullanması, sensör üreticisinin bağlantı şemasında açıkça belirtilmediği sürece uygun değildir. Her sensör elemanı bağımsız bağlantı grubu olarak değerlendirilmelidir.
Kablo ucu hazırlanırken metal örgü tellerinin ölçüm damarlarına veya cihaz terminallerine temas etmemesine dikkat edilmelidir. Örgü düzgün biçimde geriye alınmalı ve bağlantı alanı uygulamaya uygun şekilde izole edilmelidir.
PT100 kablosu; motor besleme hatları, inverter çıkışları, kontaktör hatları ve yüksek akım taşıyan güç kablolarından mümkün olduğunca ayrı bir güzergâhta taşınmalıdır.
PT100 kablosu seçilirken sensörün tek veya çift elemanlı yapısı, her elemanın bağlantı biçimi, ölçüm cihazındaki RTD giriş sayısı, damar sayısı, bağlantı mesafesi, nominal kesit, izolasyon ve ekranlama ihtiyacı birlikte değerlendirilmelidir.
Tek elemanlı PT100 sensörlerde çoğunlukla iki, üç veya dört telli bağlantılar kullanılır. Çift elemanlı ve her elemanı üç telli olan PT100 sensörlerde ise iki ayrı üç telli bağlantı gerektiği için toplam altı damar kullanılır.
Bu nedenle 6x0,22 mm² ürün özellikle çift elemanlı PT100 sensörlerin iki bağımsız ölçüm kanalına bağlandığı uygulamalar için uygun bir kablo yapısı sunar. Kesin bağlantı şekli sensör ve ölçüm cihazı teknik dokümanları karşılaştırılarak belirlenmelidir.
Altı damar özellikle çift elemanlı PT100 sensörlerin bağlantısı için kullanılır. Her PT100 ölçüm elemanı üç telli bağlandığında iki bağımsız sensör elemanı için toplam altı damar gerekir.
Bu ifade kablonun altı ayrı damardan oluştuğunu ve her damarın 0,22 mm² nominal iletken kesitine sahip olduğunu belirtir.
Çift elemanlı PT100 sensör, aynı sensör gövdesi içerisinde iki ayrı ve elektriksel olarak bağımsız PT100 ölçüm elemanı bulunan sensördür. İki eleman farklı ölçüm kanallarına bağlanabilir.
İlk üç damar birinci PT100 elemanına, diğer üç damar ikinci PT100 elemanına bağlanır. Her sensör elemanı ölçüm cihazındaki ayrı bir üç telli RTD girişine bağlanmalıdır.
Ölçüm cihazında iki bağımsız üç telli RTD girişi bulunuyorsa iki PT100 elemanı aynı cihaza ayrı kanallar üzerinden bağlanabilir. Tek RTD girişli cihazda iki eleman aynı anda bağımsız olarak ölçülemez.
Çift sensör yapısı; ana ve yedek ölçüm, kontrol ve emniyet kanallarının ayrılması, iki ölçüm değerinin karşılaştırılması veya aynı sıcaklık bilgisinin iki farklı sisteme iletilmesi için kullanılabilir.
Sensör bağlantı şeması uygunsa kullanılabilir. Ancak tek elemanlı PT100 bağlantısında altı damarın tamamına ihtiyaç duyulmayabilir. Kullanılmayan damarlar uygun şekilde izole edilmelidir.
Uygulama projesi, sensörler ve ölçüm cihazları uygunsa altı damar iki ayrı üç telli PT100 devresi için kullanılabilir. İki damar grubu açık şekilde tanımlanmalı ve birbirine karıştırılmamalıdır.
PTFE izolasyon, sıcaklık etkisinin bulunduğu sensör bağlantılarında elektriksel izolasyonun korunmasına yardımcı olur. Kesin çalışma sıcaklığı ve ortam uygunluğu üretici teknik verilerine göre belirlenmelidir.
Metal örgü, kablo gövdesine yardımcı mekanik koruma sağlar. Elektriksel sürekliliği ve bağlantısı uygun şekilde tasarlandığında ölçüm hattının elektromanyetik etkilerden korunmasına da katkıda bulunabilir.
Ekran bağlantısının uygulanma şekli ölçüm cihazına, elektrik projesine ve tesisin topraklama yapısına bağlıdır. Evrensel bir bağlantı yöntemi yerine cihaz üreticisinin talimatları esas alınmalıdır.
Hayır. Bu ürün PT100 ve uyumlu RTD sensörlerin ölçüm bağlantıları için kullanılmalıdır. Motor, rezistans veya diğer güç yüklerinin beslenmesinde kullanılmamalıdır.
Kablonun iletken malzemesi, damar direnci, kesin çalışma sıcaklığı, damar renkleri, dış çapı, metal örgü malzemesi, ekran kapsama oranı, minimum bükülme yarıçapı ve çevresel dayanım sınırları için üretici teknik veri dokümanı esas alınmalıdır.
Ürün seçimi ve montajı sırasında PT100 sensörün tek veya çift elemanlı yapısı, her elemanın bağlantı biçimi, ölçüm cihazının RTD giriş sayısı, kablo uzunluğu, terminal yapısı, ortam sıcaklığı, mekanik yükler ve kablolama güzergâhı birlikte değerlendirilmelidir.
