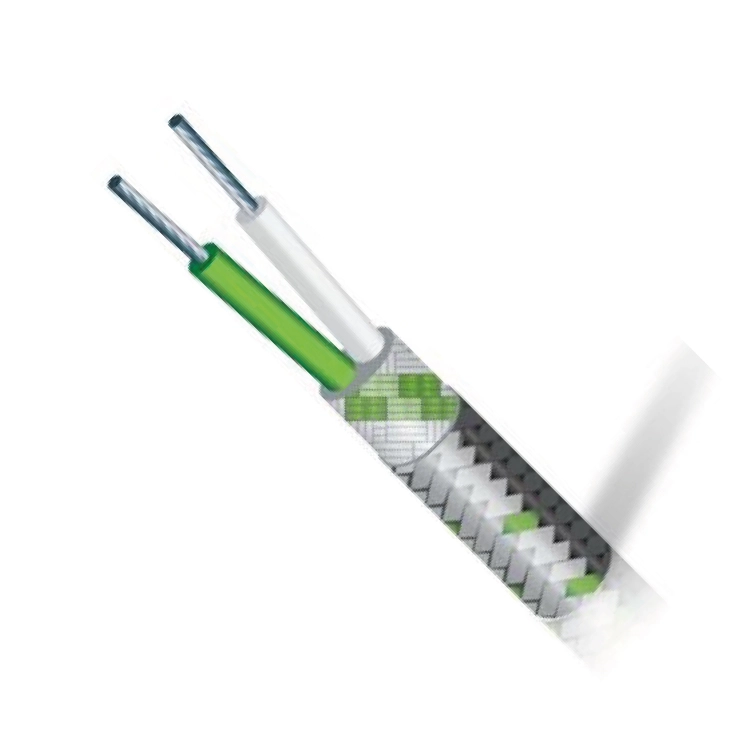

K Tipi (NiCr-Ni) Çelik Blendajlı Uzatma Kablosu 2x1,50 mm², K tipi termokupl sensörlerden alınan sıcaklık ölçüm sinyalinin kontrol cihazı, gösterge, veri kaydedici, PLC veya otomasyon sistemine iletilmesinde kullanılan termokupl uzatma kablosudur.
İki damarlı ve 2x1,50 mm² kesitli kablo; silikon ve cam elyaf izolasyon yapısı ile çelik örgü blendajı bir araya getirir. Silikon ve cam elyaf katmanları kablonun endüstriyel çalışma şartlarına uyumunu destekler. Çelik örgü blendaj ise sürtünme, aşınma ve dış mekanik etkilere karşı ilave koruma sağlar.
Bu ürün standart bir enerji kablosu değildir. K tipi termokupl ölçüm devresinin uygun termoeleman yapısıyla uzatılması için kullanılmalıdır. Doğru ölçüm için kablonun K tipi termokupla uyumlu olması ve damar polaritesinin bağlantının tamamında korunması gerekir.
Silikon izolasyon, kablonun sensör ile ölçüm cihazı arasındaki bağlantıda kullanılmasını kolaylaştıran esnek bir yapı sağlar. Cam elyaf katmanı ise kablonun endüstriyel uygulamalardaki fiziksel ve termal dayanımını destekler.
Kabloyu çevreleyen çelik örgü blendaj, iç iletkenlerin ve izolasyon katmanlarının dış etkilere doğrudan maruz kalmasını azaltır. Bu yapı; kablonun makine yüzeylerinden, metal gövdelerden veya sürtünme oluşabilecek geçiş noktalarından geçirildiği uygulamalarda mekanik koruma avantajı sağlar.
Çelik blendajın elektriksel ekran olarak kullanılması planlanıyorsa blendaj bağlantısı ve topraklama düzeni uygulamanın elektrik projesine uygun biçimde yapılmalıdır. Uygun olmayan veya birden fazla noktadan yapılan bağlantılar bazı sistemlerde istenmeyen toprak döngülerine neden olabilir.
Bu K tipi (NiCr-Ni) termokupl uzatma kablosunda damarların ayırt edilmesi için yeşil-beyaz renk kodlaması kullanılmıştır. IEC 60584-3 renk kodlamasına göre K tipi termokupl devresinde yeşil damar pozitif (+), beyaz damar ise negatif (-) bağlantıyı gösterir.
Termokupl kablolarında IEC, ANSI ve JIS gibi farklı renk kodu sistemleri bulunabilir. Bu nedenle aynı K tipi termokupl kablosu, kullanılan standarda göre farklı damar ve dış kılıf renkleriyle üretilebilir. Ürün seçiminde termokupl tipiyle birlikte mevcut sistemde kullanılan renk kodu standardı da dikkate alınmalıdır.
Yeşil-beyaz renk kodlu K tipi termokupl kablosu ile farklı renk standardına sahip diğer K tipi kablolar arasında ölçüm prensibi açısından fark bulunmaz. K tipi NiCr-Ni termokupl devresi aynı prensiple çalışır; değişen unsur pozitif ve negatif damarların hangi renklerle tanımlandığıdır.
Renk kodlaması montaj, bakım ve arıza tespiti sırasında damarların daha kolay takip edilmesini sağlar. Ancak eski bir tesisata veya farklı renk standardına sahip bir sisteme bağlantı yapılırken yalnızca damar rengine göre işlem yapılmamalıdır. Termokupl tipi, polarite işaretleri ve cihaz terminal şeması birlikte kontrol edilmelidir.
K tipi termokupl uzatma kablosu, sensörün mevcut bağlantı kablosunun ölçüm cihazına ulaşmadığı uygulamalarda ölçüm hattının K tipiyle uyumlu kablo kullanılarak uzatılmasını sağlar. Böylece termokupl sensörü ile ölçüm cihazı arasındaki devrede kablo tipi uyumluluğu korunur.
2x1,50 mm² iletken kesiti; bağlantı sağlamlığının, mekanik dayanımın ve daha yüksek kesitli kablo kullanımının gerekli olduğu endüstriyel uygulamalarda tercih edilebilir. Kablo kesiti seçilirken kontrol cihazı terminali, konnektör ölçüsü, kablolama mesafesi ve montaj alanı birlikte değerlendirilmelidir.
Silikon ve cam elyaf izolasyon yapısı, sıcaklık ölçüm hatlarının makine, fırın ve üretim sistemi çevresinde kullanılmasını destekler. Kablonun kesin çalışma sıcaklığı belirlenirken üretici teknik verisi ve uygulamadaki ortam şartları esas alınmalıdır.
Çelik blendajlı dış yapı; hareket, sürtünme ve fiziksel temas ihtimali bulunan kablolama güzergâhlarında iç izolasyon katmanlarının korunmasına yardımcı olur.
Yeşil ve beyaz damarların birbirinden kolay ayrılması, bağlantı sırasında polarite kontrolünü kolaylaştırır. Bu özellik montaj, bakım ve devreye alma işlemlerinde kablo damarlarının daha hızlı takip edilmesine yardımcı olur.
Silikon izolasyon kablonun esnekliğini desteklerken cam elyaf katmanı endüstriyel kullanım şartlarına karşı ilave fiziksel ve termal destek sağlar. Çelik örgü blendaj ise kablonun dış yüzeyinde mekanik koruyucu bir katman oluşturur.
Çelik blendaj; sürtünme, yüzey teması ve benzeri dış mekanik etkilerin iç izolasyon katmanlarına doğrudan ulaşmasını azaltmaya yardımcı olur. Bu nedenle makine çevresi, metal yüzeyler ve fiziksel temas ihtimali bulunan kablo güzergâhlarında tercih edilebilir.
Kablonun gerçek kullanım koşulları belirlenirken yalnızca izolasyon malzemesi dikkate alınmamalıdır. Ortam sıcaklığı, hareket durumu, kimyasal temas, nem, kablolama güzergâhı, bağlantı noktaları ve kullanılan terminal veya konnektör birlikte değerlendirilmelidir.
K tipi termokupl devresinde pozitif ve negatif damarların doğru terminallere bağlanması gerekir. Bu üründe yeşil damar pozitif (+), beyaz damar negatif (-) bağlantıyı gösterir.
Polaritenin ters bağlanması, sıcaklık yükselirken ölçüm değerinin yanlış yönde değişmesine veya göstergenin düşmesine neden olabilir. Bağlantı öncesinde kontrol cihazı veya göstergenin pozitif ve negatif terminal işaretleri kontrol edilmelidir.
Bağlantı yapılırken K tipi termokupla uyumlu uzatma kablosu, konnektör ve terminal kullanılmalıdır. Farklı termokupl tiplerine ait kabloların veya uygun olmayan bağlantı elemanlarının kullanılması ölçüm sapmasına neden olabilir.
Kablo; keskin kenarlardan, ezilme noktalarından ve doğrudan alev temasından korunmalıdır. Montaj şekli belirlenirken ortam sıcaklığı, kablolama güzergâhı, hareket durumu ve kullanılacak cihazın terminal yapısı birlikte değerlendirilmelidir.
Çelik blendajın elektriksel bağlantısı yapılacaksa topraklama düzeni uygulamanın elektrik projesine uygun kurulmalıdır. Uygun olmayan bağlantılar bazı sistemlerde istenmeyen toprak döngülerine neden olabilir.
Bu ürün grubu 1 metre, 2 metre, 3 metre, 4 metre ve 5 metre kablo boyu seçenekleriyle sipariş edilebilir. Kablo boyu seçimi ürün sayfasındaki Kablo Boyu (K) alanından yapılır. Aşağıdaki tabloda metre seçeneklerine ait ürün kodları ve varyant barkodları yer almaktadır.
| Ürün Kodu | Kablo Tipi | Damar / Kesit | Ekran / Blendaj | İzolasyon | Kablo Boyu | Varyant Barkodu |
|---|---|---|---|---|---|---|
| K-SCB-2-1.5-C-1K | K Tipi (NiCr-Ni) Termokupl Uzatma Kablosu | 2x1,50 mm² | Çelik Blendajlı | Silikon + Cam Elyaf | 1 Metre | 759618174879 |
| K-SCB-2-1.5-C-2K | K Tipi (NiCr-Ni) Termokupl Uzatma Kablosu | 2x1,50 mm² | Çelik Blendajlı | Silikon + Cam Elyaf | 2 Metre | 791042499333 |
| K-SCB-2-1.5-C-3K | K Tipi (NiCr-Ni) Termokupl Uzatma Kablosu | 2x1,50 mm² | Çelik Blendajlı | Silikon + Cam Elyaf | 3 Metre | 791042499340 |
| K-SCB-2-1.5-C-4K | K Tipi (NiCr-Ni) Termokupl Uzatma Kablosu | 2x1,50 mm² | Çelik Blendajlı | Silikon + Cam Elyaf | 4 Metre | 791042499357 |
| K-SCB-2-1.5-C-5K | K Tipi (NiCr-Ni) Termokupl Uzatma Kablosu | 2x1,50 mm² | Çelik Blendajlı | Silikon + Cam Elyaf | 5 Metre | 791042499364 |
K tipi uzatma kablosu seçerken termokupl tipi, termoeleman uyumluluğu, damar kesiti, izolasyon yapısı, kablo boyu, renk kodu standardı, montaj güzergâhı ve ortam şartları birlikte değerlendirilmelidir.
Bu ürün K tipi (NiCr-Ni) termokupl ölçüm devreleri için uygundur. J, T, N, R, S veya farklı tipteki termokupl devrelerinde ilgili termokupl tipine uygun kablo kullanılmalıdır.
Kablonun hareket, sürtünme veya mekanik temas görebileceği uygulamalarda çelik blendajlı yapı tercih edilebilir. Dar terminal alanlarında ise 2x1,50 mm² kesitin kullanılacak terminal ve konnektörle fiziksel uyumu kontrol edilmelidir.
Bu ürün K tipi (NiCr-Ni) termokupl sensörlerin ölçüm hattını uzatmak için kullanılır.
Evet. Ürün, K tipi termokupl sensör ile ölçüm veya kontrol cihazı arasındaki bağlantı hattını uzatmak için kullanılan termokupl uzatma kablosudur.
Kablo silikon ve cam elyaf izolasyon yapısına sahiptir. Dış bölümde mekanik koruma sağlayan çelik örgü blendaj bulunur.
2x1,50 mm² ifadesi, kablonun iki damardan oluştuğunu ve her bir damarın 1,50 mm² kesit sınıfında olduğunu belirtir.
IEC 60584-3 renk kodlamasına göre K tipi termokupl kablosunda yeşil damar pozitif (+), beyaz damar negatif (-) bağlantıyı gösterir. Damarlar cihaz üzerindeki aynı polariteye sahip terminallere bağlanmalıdır.
Hayır. Termokupl kablolarında IEC, ANSI ve JIS gibi farklı renk kodu standartları kullanılabilir. Bu nedenle aynı K tipi kablo farklı standartlarda farklı damar renkleriyle üretilebilir.
Çelik örgü blendaj, kablonun sürtünme, aşınma ve dış mekanik etkilere karşı korunmasına yardımcı olur. Bu nedenle makine çevresinde ve fiziksel temas ihtimali bulunan kablolama güzergâhlarında tercih edilebilir.
Uygulama tasarımına bağlı olarak blendaj elektriksel ekranlama amacıyla kullanılabilir. Bu durumda bağlantı ve topraklama düzeni uygulamanın elektrik projesine uygun yapılmalıdır.
Hayır. PT100 direnç tipi bir sıcaklık sensörüdür ve farklı bir ölçüm prensibi ile bağlantı yapısı kullanır. Bu ürün K tipi termokupl ölçüm devreleri içindir.
Hayır. Bu ürün termokupl ölçüm kablosudur. Elektrik motoru, rezistans veya benzeri güç yüklerini beslemek amacıyla kullanılmamalıdır.
1, 2, 3, 4 ve 5 metre seçeneklerinden uygun olanı ürün sayfasındaki Kablo Boyu alanından seçebilirsiniz.
Ürünün kesin çalışma sıcaklığı, iletken konstrüksiyonu, elektriksel değerleri ve diğer malzeme özellikleri için üretici teknik veri dokümanı esas alınmalıdır. Kablo seçiminde ürün sayfasındaki bilgilerle birlikte uygulamanın sıcaklık, mekanik koruma, terminal ve montaj şartları değerlendirilmelidir.
