K Tipi (NiCr-Ni) Teflon Termokupl Kablosu 2x0,50 mm², K tipi termokupl ölçüm devrelerinde kullanılan PFA izoleli ve PFA dış kılıflı sıcaklık ölçüm kablosudur. Sensörden üretilen termoelektrik sinyalin sıcaklık kontrol cihazına, göstergeye, veri kaydediciye, PLC sistemine veya kontrol panosuna iletilmesinde kullanılır.
İki damarlı ve 2x0,50 mm² kesitli kablo, mono / solid termoeleman iletkenleri ile PFA Floropolimer izolasyon yapısını bir araya getirir. PFA damar izolasyonu ve dış kılıf; sıcaklık, nem ve kimyasal etkilere karşı dayanım gerektiren endüstriyel ölçüm uygulamalarında kullanılmak üzere tasarlanmıştır.
Bu ürün standart bir enerji kablosu değildir. K tipi termokupl ölçüm devresinin doğru termoeleman yapısıyla kurulması veya devam ettirilmesi için kullanılmalıdır. Doğru ölçüm için kablonun K tipi termokupla uyumlu olması ve pozitif-negatif damar polaritesinin bağlantının tamamında korunması gerekir.
Kablonun pozitif ve negatif termoeleman iletkenleri ayrı ayrı PFA Floropolimer ile izole edilmiştir. Damarların çevresinde bulunan PFA dış kılıf, kabloyu tek bir ölçüm hattı hâline getirerek izolasyon katmanlarının dış ortamla doğrudan temasını azaltır.
PFA izolasyon; geniş çalışma sıcaklığı aralığı, kimyasal etkilere karşı dayanım ve düşük sürtünmeli yüzey özellikleri nedeniyle endüstriyel sıcaklık ölçüm kablolarında tercih edilir. Kablonun ince ve solid iletken yapısı, sabit tesisat ve sınırlı montaj alanı bulunan uygulamalarda düzenli bağlantı kurulmasına yardımcı olur.
Mono / solid iletkenler tek parça tel yapısındadır. Bu yapı sabit bağlantılarda düzenli terminal bağlantısı sağlarken sürekli hareket, yoğun titreşim veya sık bükülme bulunan uygulamalarda montaj şartlarının ayrıca değerlendirilmesini gerektirir.

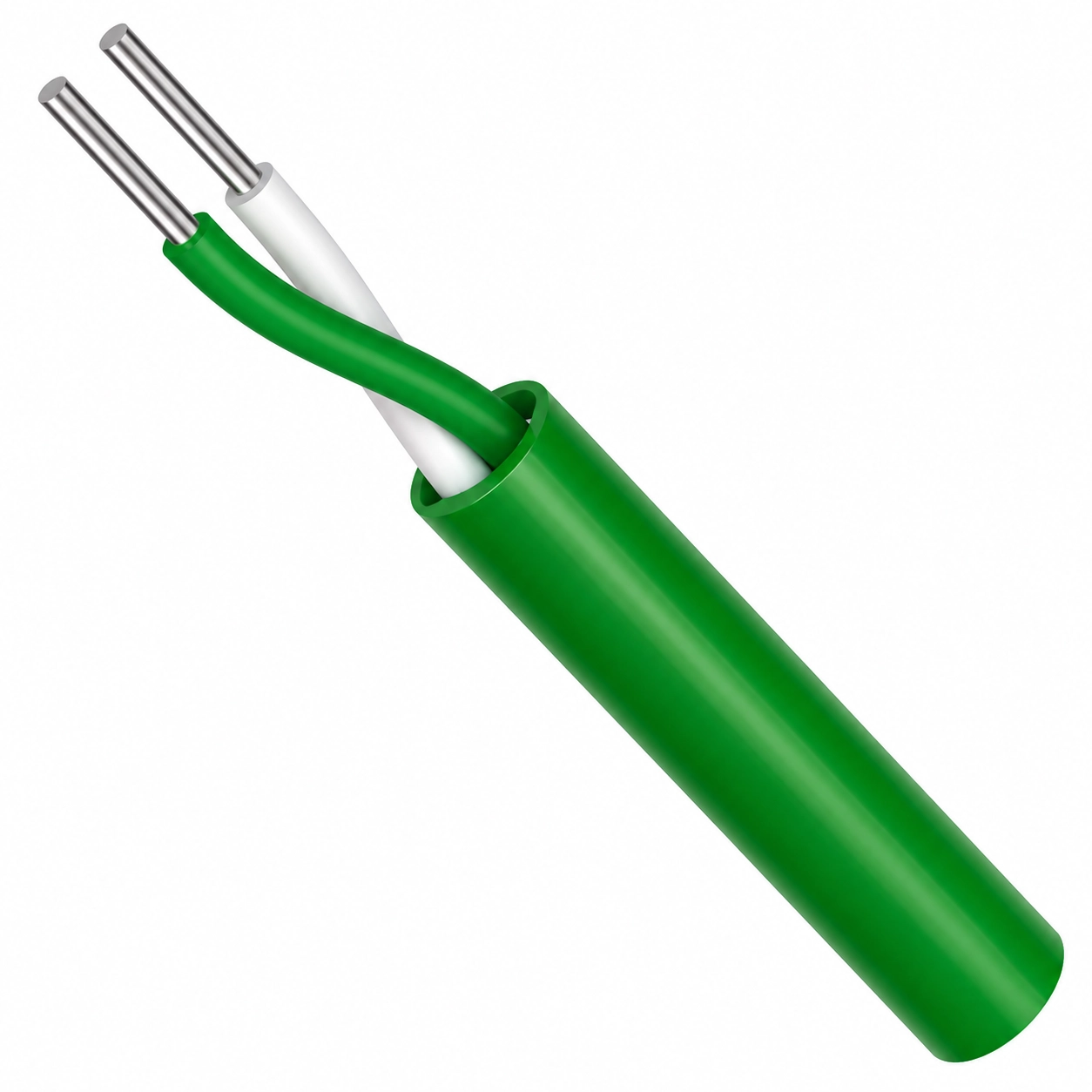

Bu K tipi termokupl kablosu, IEC 60584-3 standardına uygun renk kodlamasına sahiptir. K tipi ölçüm devresinde yeşil izolasyonlu NiCr iletken pozitif (+), beyaz izolasyonlu NiAl iletken ise negatif (-) bağlantıyı gösterir.
Kablonun dış kılıf rengi de yeşildir. Böylece kablonun K tipi termokupl devresine ait olduğu montaj, bakım ve arıza tespiti sırasında daha kolay ayırt edilebilir.
Termokupl kablolarında IEC, ANSI ve JIS gibi farklı renk kodu sistemleri bulunabilir. Bu nedenle aynı K tipi termokupl kablosu kullanılan standarda göre farklı damar ve dış kılıf renkleriyle üretilebilir. Ürün seçilirken yalnızca termokupl tipi değil, mevcut sistemde kullanılan renk standardı da dikkate alınmalıdır.
Farklı renk standardına sahip K tipi kablolar arasında termoeleman alaşımları aynı olduğu sürece ölçüm prensibi değişmez. Fark, pozitif ve negatif iletkenlerin hangi renklerle tanımlandığıdır. Bağlantı sırasında yalnızca damar rengine göre işlem yapılmamalı; termokupl tipi, polarite işaretleri ve cihaz terminal şeması birlikte kontrol edilmelidir.
K tipi termokupl kablosu, sensör ile ölçüm cihazı arasındaki ölçüm hattının K tipi termoeleman yapısıyla kurulmasını sağlar. Kablo tipinin sensör ve cihazla uyumlu seçilmesi, bağlantı noktalarında farklı metal birleşimlerinden kaynaklanabilecek ölçüm sapmalarının azaltılmasına yardımcı olur.
2x0,50 mm² kesitli yapı, endüstriyel sıcaklık ölçüm devrelerinde terminal bağlantısı ve mekanik sağlamlık arasında dengeli bir kullanım sunar. Kesit seçimi yapılırken kablolama mesafesi, terminal ölçüsü, montaj alanı ve kullanılacak termokupl konnektörü birlikte değerlendirilmelidir.
PFA izolasyon ve dış kılıf, yüksek ve düşük ortam sıcaklıkları ile kimyasal etkilere karşı dayanım gerektiren uygulamalarda avantaj sağlar. Düşük sürtünmeli dış yüzey, kablonun uygun kanal ve geçiş noktalarından geçirilmesini kolaylaştırabilir.

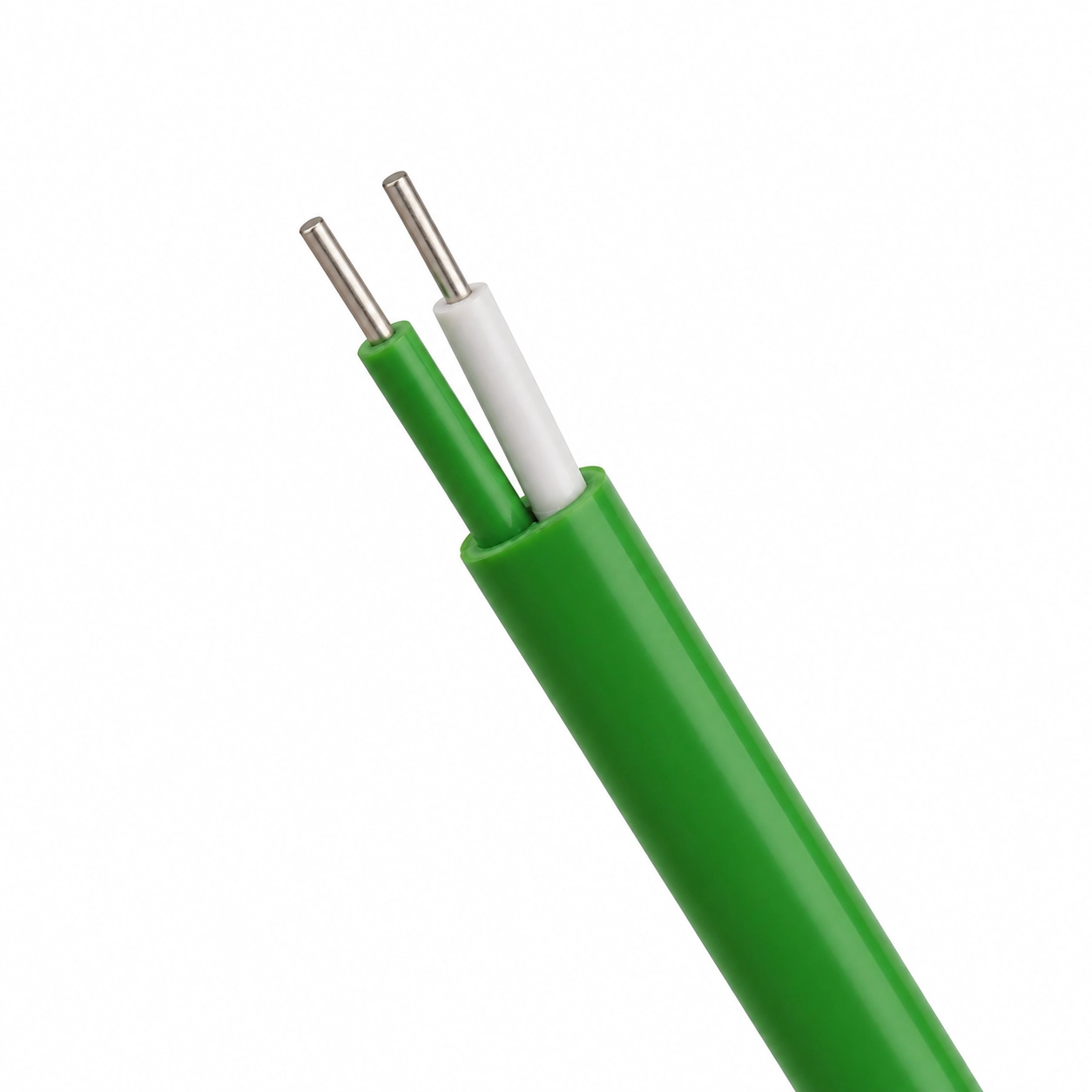

Yeşil ve beyaz damarların birbirinden kolay ayrılması, bağlantı sırasında polarite kontrolünü kolaylaştırır. Yeşil dış kılıf ise kablonun K tipi termokupl devresine ait olduğunun pano ve saha kablolamasında daha hızlı anlaşılmasına yardımcı olur.
PFA Floropolimer damar izolasyonu ve dış kılıf yapısı, sıcaklık ve kimyasal dayanım ihtiyacı bulunan endüstriyel ölçüm uygulamaları için uygundur. Üretici teknik verisine göre kablo -90°C ile +260°C arasında sürekli çalışmaya, kısa süreli olarak ise +280°C sıcaklığa uygundur.
PFA dış kılıf; nem, kimyasal temas ve düşük sürtünmeli yüzey gerektiren çalışma ortamlarında kablo yapısının korunmasına yardımcı olur. UV maruziyeti bulunan uygulamalarda kullanım şartları ve maruz kalma süresi, üretici teknik dokümanı dikkate alınarak değerlendirilmelidir.
Kablonun gerçek çalışma şartları belirlenirken yalnızca izolasyon malzemesinin sıcaklık değeri dikkate alınmamalıdır. Ortam sıcaklığı, mekanik hareket, titreşim, kimyasal temas, kablolama güzergâhı, bağlantı noktaları ve kullanılan terminal veya konnektör birlikte değerlendirilmelidir.
K tipi termokupl devresinde pozitif ve negatif iletkenlerin doğru terminallere bağlanması gerekir. Bu üründe yeşil damar pozitif (+), beyaz damar negatif (-) bağlantıyı gösterir.
Polaritenin ters bağlanması, sıcaklık yükselirken ölçüm değerinin yanlış yönde değişmesine veya göstergenin düşmesine neden olabilir. Bağlantı öncesinde kontrol cihazı, gösterge veya PLC üzerindeki pozitif ve negatif terminal işaretleri kontrol edilmelidir.
Bağlantı yapılırken K tipi termokupla uyumlu kablo, terminal ve termokupl konnektörü kullanılmalıdır. Standart bakır kablo, farklı termokupl tipine ait kablo veya uygun olmayan bağlantı elemanlarının kullanılması ölçüm devresinde sapmaya neden olabilir.
Mono / solid iletken yapısı nedeniyle kablo, sürekli hareket veya sık bükülme bulunan güzergâhlarda zorlanmamalıdır. Kablo keskin kenarlardan, ezilme noktalarından ve doğrudan alev temasından korunmalıdır.
Termokupl kablosu, elektromanyetik gürültü kaynaklarının bulunduğu tesislerde güç kabloları, motor besleme hatları ve inverter çıkışlarından mümkün olduğunca ayrı bir güzergâhta taşınmalıdır.

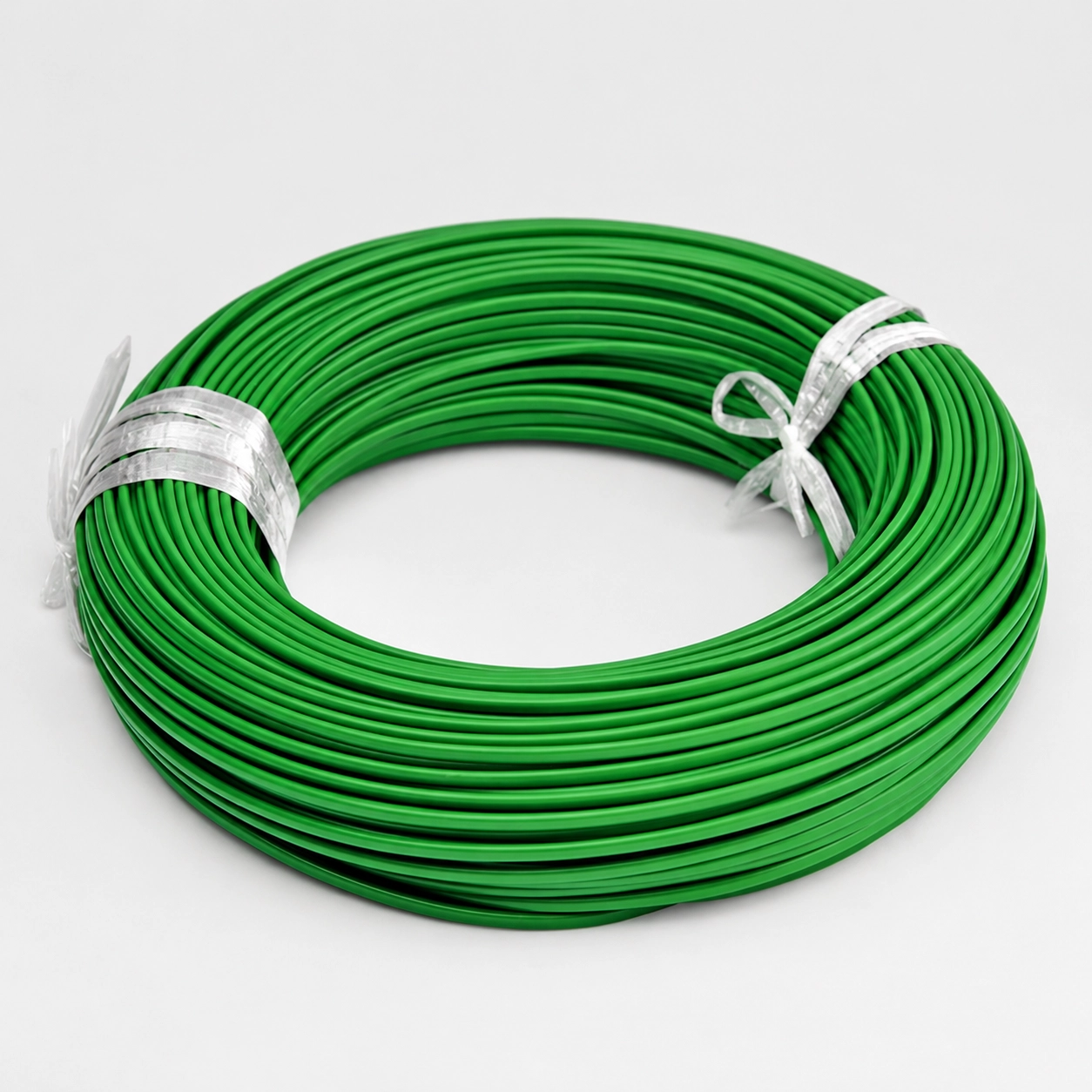

Bu ürün grubu 1 metre, 2 metre, 3 metre, 4 metre ve 5 metre kablo boyu seçenekleriyle sipariş edilebilir. Kablo boyu seçimi ürün sayfasındaki Kablo Boyu (K) alanından yapılır. Aşağıdaki tabloda uzunluk seçeneklerine ait ürün kodları ve varyant barkodları yer almaktadır.
| Ürün Kodu | Termokupl Tipi | Damar / Kesit | İletken Yapısı | İzolasyon | Kablo Boyu | Varyant Barkodu |
|---|---|---|---|---|---|---|
| K-TT-2-0,5-T-1K | K Tipi (NiCr-Ni) | 2x0,50 mm² | Mono / Solid | PFA | 1 Metre | 759618150750 |
| K-TT-2-0,5-T-2K | K Tipi (NiCr-Ni) | 2x0,50 mm² | Mono / Solid | PFA | 2 Metre | 791042499036 |
| K-TT-2-0,5-T-3K | K Tipi (NiCr-Ni) | 2x0,50 mm² | Mono / Solid | PFA | 3 Metre | 791042499043 |
| K-TT-2-0,5-T-4K | K Tipi (NiCr-Ni) | 2x0,50 mm² | Mono / Solid | PFA | 4 Metre | 791042499050 |
| K-TT-2-0,5-T-5K | K Tipi (NiCr-Ni) | 2x0,50 mm² | Mono / Solid | PFA | 5 Metre | 791042499067 |
K tipi termokupl kablosu seçerken sensör tipi, termoeleman alaşımı, iletken kesiti, iletken yapısı, izolasyon malzemesi, kablo boyu, renk kodu standardı, ortam sıcaklığı ve bağlantı yapılacak cihaz birlikte değerlendirilmelidir.
Bu ürün K tipi (NiCr-Ni) termokupl ölçüm devreleri için uygundur. J, T, N, R, S veya farklı tipteki termokupl sensörlerde ilgili tipe uygun termokupl kablosu kullanılmalıdır.
Sabit bağlantılarda mono / solid iletken yapı tercih edilebilir. Sürekli hareket, yoğun titreşim veya tekrarlı bükülme bulunan uygulamalarda ise uygulamaya uygun esnek iletkenli kablo seçenekleri değerlendirilmelidir.
Bu ürün K tipi (NiCr-Ni) termokupl sensör ve ölçüm devreleri için uygundur.
Bu ürün K tipi termoeleman alaşımlarına sahip termokupl ölçüm kablosudur. Sensör ile ölçüm cihazı arasındaki K tipi ölçüm hattının kurulması veya uzatılması amacıyla kullanılabilir.
Pozitif ve negatif iletkenlerin izolasyonu ile kablonun dış kılıfı PFA Floropolimer yapıdadır.
2x0,50 mm² ifadesi, kablonun iki damardan oluştuğunu ve her bir damarın 0,50 mm² kesit sınıfında olduğunu belirtir.
Mono / solid iletken, her damarın tek parça metal telden oluştuğunu belirtir. Sabit tesisatlarda düzenli terminal bağlantısı sağlar; ancak sürekli hareket ve sık bükülme bulunan uygulamalarda montaj şartları ayrıca değerlendirilmelidir.
IEC 60584-3 renk kodlamasına göre yeşil izolasyonlu NiCr damar pozitif (+), beyaz izolasyonlu NiAl damar negatif (-) bağlantıyı gösterir.
Hayır. Termokupl kablolarında IEC, ANSI ve JIS gibi farklı renk kodu standartları kullanılabilir. Bu nedenle aynı K tipi kablo farklı standartlarda farklı damar ve dış kılıf renkleriyle üretilebilir.
Üretici teknik verisine göre kablonun sürekli çalışma sıcaklığı -90°C ile +260°C arasındadır. Kısa süreli çalışma sıcaklığı +280°C olarak belirtilmiştir.
Bu ürün termokupl ölçüm kablosudur. Motor, rezistans veya benzeri güç yüklerinin beslenmesi amacıyla kullanılmamalıdır.
1, 2, 3, 4 ve 5 metre seçeneklerinden uygun olanı ürün sayfasındaki Kablo Boyu alanından seçebilirsiniz.
Üretici teknik veri dokümanında IEC 60584-3 standardı, PFA izolasyon yapısı, iletken alaşımları, renk kodlaması, çalışma sıcaklıkları, çalışma gerilimi ve test gerilimi gibi teknik bilgiler yer almaktadır. Ürün seçimi ve montajı sırasında ürün sayfasındaki bilgilerle birlikte üretici teknik dokümanı esas alınmalıdır.
