K Tipi NiCr-Ni Termokupl Kablosu 2x0,22 mm², K tipi termokupl sensör ile sıcaklık ölçüm cihazı arasındaki termoelektrik sinyal bağlantısında kullanılmak üzere hazırlanmıştır. Sensör, kontrol cihazı, gösterge, veri kaydedici, PLC termokupl girişi ve kontrol panosu bağlantılarında kullanılabilir.

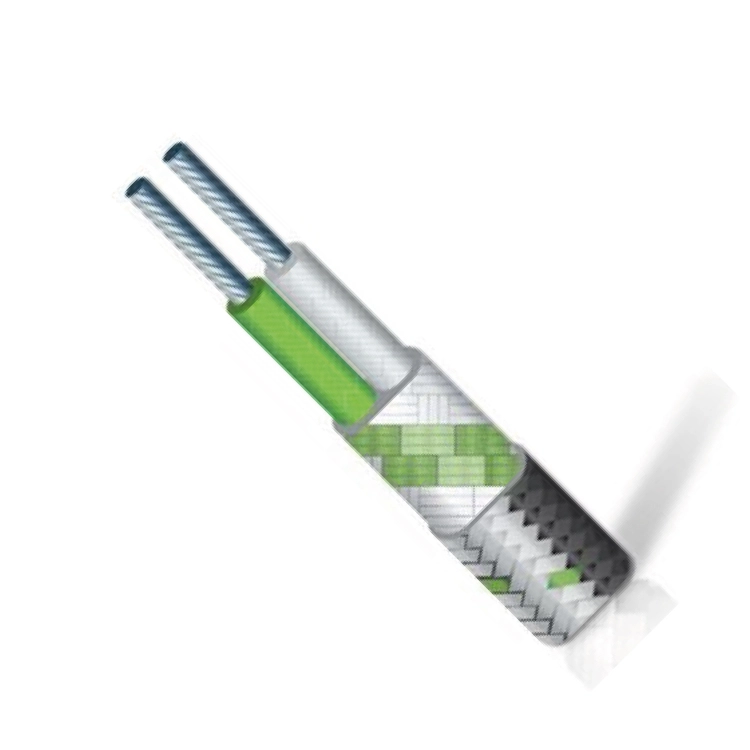

İki damarlı kablo yapısında cam elyaf izolasyon katmanları ve dış bölümde çelik örgü blendaj bulunur. Cam elyaf izolasyon, sıcaklık etkisinin bulunduğu endüstriyel bağlantılarda tercih edilirken çelik blendaj kablo gövdesinin sürtünme ve yüzeysel mekanik etkilere karşı korunmasına yardımcı olur.
Bu ürün enerji besleme kablosu değildir. K tipi NiCr-Ni termokupl ölçüm devresinde kullanılmalıdır. Doğru ölçüm için sensör tipi, kablo tipi ve cihaz girişinin K tipi termokupl bağlantısıyla uyumlu olması; pozitif ve negatif polaritenin bağlantı boyunca korunması gerekir.
Kablonun iki damarı cam elyaf esaslı izolasyon yapısıyla birbirinden ayrılır. Dış katmandaki ilave cam elyaf örgü, damarların bir arada tutulmasına ve kablo gövdesinin korunmasına yardımcı olur.
Kablo çevresindeki çelik örgü blendaj, sabit sensör bağlantılarında dış yüzeye ek mekanik koruma kazandırır. Makine gövdesi, pano geçişi veya yüzey teması bulunan güzergâhlarda kablonun sürtünmeye ve hafif mekanik etkilere karşı korunmasına yardımcı olur.
Çelik blendajın temel işlevi mekanik korumadır. Blendajın elektriksel ekran olarak kullanılması planlanıyorsa örgünün elektriksel sürekliliği, kapsama yapısı, bağlantı şekli ve cihaz üreticisinin talimatları ayrıca değerlendirilmelidir.
Sensör tipiyle uyumlu termokupl kablosunun kullanılması, ölçüm hattında uygun olmayan metal birleşimlerinden kaynaklanabilecek ölçüm sapmalarının azaltılmasına yardımcı olur.
2x0,22 mm² kesitli yapı; terminal alanı, kablo güzergâhı ve bağlantı mesafesi uygun olan termokupl ölçüm devrelerinde kullanılabilir. Kesit ve kablo boyu seçilirken sistemin bağlantı yapısı, mekanik koşullar ve cihaz terminal ölçüleri birlikte değerlendirilmelidir.
Cam elyaf izolasyon, sıcaklık etkisinin bulunduğu endüstriyel sensör bağlantılarında tercih edilen bir yapıdır. Bununla birlikte ürünün kesin çalışma sıcaklığı yalnızca izolasyon malzemesine göre belirlenmemelidir.
İletken yapısı, cam elyaf izolasyon, dış örgü, bağlantı terminalleri, konnektörler ve montaj noktalarının tamamı sistemin çalışma şartlarına uygun olmalıdır. Kesin sıcaklık sınırları için üretici teknik verileri esas alınmalıdır.
Çelik örgü blendaj kabloyu tamamen kapalı ve sızdırmaz bir dış kılıfa dönüştürmez. Nem, sıvı, yağ, kimyasal madde veya yoğun toz bulunan ortamlarda ürünün çevresel şartlara uygunluğu ayrıca kontrol edilmelidir.
Kablo aşırı çekme kuvvetine, ezilmeye, keskin kenarlara veya sürekli tekrarlanan bükülmeye maruz bırakılmamalıdır. Çelik örgü blendaj mekanik korumaya yardımcı olur ancak kabloyu ağır mekanik yüklerden sınırsız biçimde korumaz.
K tipi termokupl bağlantısında pozitif ve negatif damarlar sensör ve ölçüm cihazındaki karşılık gelen terminallere bağlanmalıdır. Damar renkleri üreticiye veya uygulanan renk standardına göre değişebileceğinden bağlantı yalnızca renge bakılarak yapılmamalıdır.
Montajdan önce sensör polaritesi, kablo uçları ve cihazın terminal işaretleri kontrol edilmelidir. Ters polarite, sıcaklık değişiminin cihazda yanlış yönde görünmesine veya hatalı ölçüm değerlerine neden olabilir.
K tipi termokupl devresinde K tipiyle uyumlu kablo, terminal ve termokupl konnektörü kullanılmalıdır. Farklı termokupl tipine ait kablolar veya uygun olmayan bağlantı elemanları ölçüm hattında ilave metal birleşimleri oluşturarak ölçüm sonucunu etkileyebilir.
Kablo ucu hazırlanırken çelik örgü tellerinin termoeleman iletkenlere veya cihaz terminallerine temas etmemesine dikkat edilmelidir. Blendaj düzgün biçimde geriye alınmalı ve bağlantı bölgesi uygulamaya uygun şekilde izole edilmelidir.
Termokupl kablosu; motor besleme hatları, inverter çıkışları, kontaktör hatları ve yüksek akım taşıyan güç kablolarından mümkün olduğunca ayrı bir güzergâhta taşınmalıdır.
Ürün 1 metre, 2 metre, 3 metre, 4 metre ve 5 metre kablo boyu seçenekleriyle sunulur. Sipariş sırasında uygun uzunluk ürün sayfasındaki Kablo Boyu alanından seçilmelidir.
Her kablo boyu için ayrı ürün kodu ve varyant barkodu bulunmaktadır. Varyant bilgileri aşağıdaki tabloda gösterilmiştir.
| Ürün Kodu | Sensör Tipi | İletken Yapısı | İzolasyon | Kablo Boyu | Ürün Barkodu |
|---|---|---|---|---|---|
| K-CCB-2-0,22-Ç-1K | K Tipi (NiCr-Ni) | 2x0,22 mm² | Cam Elyaf + Cam Elyaf + Çelik Blendaj | 1 Metre | 759618174398 |
| K-CCB-2-0,22-Ç-2K | K Tipi (NiCr-Ni) | 2x0,22 mm² | Cam Elyaf + Cam Elyaf + Çelik Blendaj | 2 Metre | 791042499234 |
| K-CCB-2-0,22-Ç-3K | K Tipi (NiCr-Ni) | 2x0,22 mm² | Cam Elyaf + Cam Elyaf + Çelik Blendaj | 3 Metre | 791042499241 |
| K-CCB-2-0,22-Ç-4K | K Tipi (NiCr-Ni) | 2x0,22 mm² | Cam Elyaf + Cam Elyaf + Çelik Blendaj | 4 Metre | 791042499258 |
| K-CCB-2-0,22-Ç-5K | K Tipi (NiCr-Ni) | 2x0,22 mm² | Cam Elyaf + Cam Elyaf + Çelik Blendaj | 5 Metre | 791042499265 |
Kablo uzunluğu belirlenirken sensör ile ölçüm cihazı arasındaki gerçek güzergâh, pano içindeki bağlantı mesafesi, dönüş noktaları ve terminal bağlantısı için gerekli montaj payı hesaba katılmalıdır.
Gereğinden kısa kablo bağlantı noktalarında çekme gerilimi oluşturabilir. Gereğinden uzun kablo ise pano veya makine içinde gereksiz kablo yığılmasına neden olabilir. Montaj güzergâhına en yakın uzunluk seçilmelidir.
Bu ürün K tipi NiCr-Ni termokupl sensör ve ölçüm devreleri için kullanılmalıdır.
NiCr-Ni ifadesi K tipi termokupl devresinde kullanılan termoeleman çiftini belirtir. Bağlantının tamamında K tipi termokupl uyumluluğu ve doğru polarite korunmalıdır.
Bu ifade kablonun iki damardan oluştuğunu ve her damarın 0,22 mm² nominal iletken kesitine sahip olduğunu belirtir.
Cam elyaf izolasyon, sıcaklık etkisinin bulunduğu endüstriyel sensör bağlantılarında tercih edilir. Kesin sıcaklık sınırları üretici teknik dokümanına göre değerlendirilmelidir.
Çelik örgü blendaj, kablo gövdesi çevresinde ek bir mekanik koruma katmanı oluşturur. Sürtünme ve yüzeysel mekanik etkilere karşı kablonun korunmasına yardımcı olur.
Çelik blendajın temel işlevi mekanik korumadır. Elektriksel ekran olarak değerlendirilmesi için örgünün elektriksel sürekliliği, kapsama yapısı, bağlantı yöntemi ve üretici teknik verileri kontrol edilmelidir.
Bu ürün K tipi termokupl ölçüm devresi için seçilmelidir. J, T, N, E, R, S veya farklı termokupl tiplerinde ilgili sensör tipiyle uyumlu termokupl kablosu kullanılmalıdır.
Hayır. Bu kablo termokupl ölçüm sinyalinin iletilmesi için hazırlanmıştır. Rezistans, motor veya diğer güç yüklerinin beslenmesinde kullanılmamalıdır.
Ürün sayfasındaki kablo boyu alanından 1, 2, 3, 4 veya 5 metre seçeneklerinden montaj güzergâhına uygun olan uzunluk seçilmelidir.
Kablonun kesin çalışma sıcaklığı, iletken konstrüksiyonu, termoeleman toleransı, damar renkleri, dış ölçüsü, çelik örgü malzemesi, minimum bükülme yarıçapı ve çevresel dayanım sınırları için üretici teknik veri dokümanı esas alınmalıdır.
Ürün seçimi ve montajı sırasında sensör tipi, cihaz girişi, kablo boyu, terminal yapısı, ortam sıcaklığı, nem, mekanik yükler ve kablolama güzergâhı birlikte değerlendirilmelidir.
